Mercedes-Benz Citan W415 (2012-2018) – poistková skrinka
Mercedes-Benz Citan (w415) – schéma poistkovej skrinky
Rok výroby: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Citan (w415) je poistka K40/9f2 v poistkovej skrinke

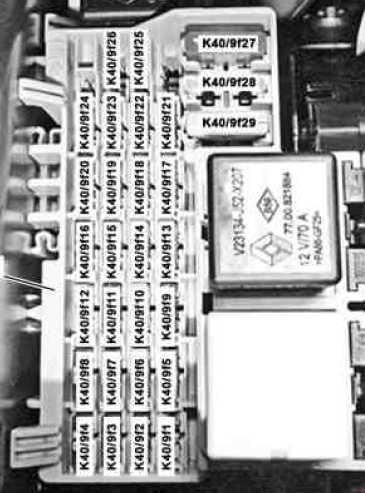

Poistková skrinka vo vnútri vozidla – ľavá strana
| Č. | Popis | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f1 | Háčik na ťahanie | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f2 | Zásuvka pre predné príslušenstvo;
Zapaľovač cigariet. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f3 | Relé vyhrievania sedadla;
Relé brzdových svetiel; ESP; Relé napájania výrobcu karosérie; Riadiaca jednotka vyhrievania, ventilácie; Displej; Rádio. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f4 | Zásuvka pre zadné príslušenstvo | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f5 | Prístrojová doska | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f6 | Systém uzamykania dverí | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f7 | Havarijné svetlá;
Zadné hmlové svetlá. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f8 | Vyhrievanie zrkadla | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f9 | Relé napájania výrobcu karosérie | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f10 | Rádio;
Displej. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f11 | Spínač brzdových svetiel;
Elektrické relé vonkajšieho zrkadla; Monitorovanie tlaku v pneumatikách; ESP; Indikátor Run Flat (bezdrôtový); Senzor dažďa, svetla; Napájanie výrobcu karosérie; Relé systému klimatizácie; Relé posilňovača riadenia; Vnútorné osvetlenie. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f12 | Blokovanie zapaľovania | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f13 | Lampička na strop (do 05/14) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f14 | Ochrana okna pre deti;
Relé predného skla; Relé zadného skla. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f15 | ESP | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f16 | Stop svetlo | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f17 | Čerpadlo systému ostrekovača predného, zadného | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f18 | Transponder | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f19 | Ovládanie okna zadného | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f20 | Vyhrievanie sedadla, dodávka výrobcu karosérie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f21 | Klaksón;
Diagnostický konektor. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f22 | Ostrekovač zadného okna | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f23 | Ventilátor kúrenia
(klimatizácia riadená polomaticky, TEMPMATIC). |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor kúrenia
(systém klimatizácie). |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f24 | Ventilátor klimatizácie | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f25 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f26 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f27 | Ovládanie okna predného | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f28 | Elektrické vonkajšie zrkadlo;
Displej kamery na cúvanie. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9f29 | Vyhrievanie zadného skla | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

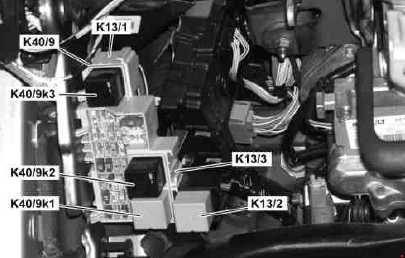

| Číslo | Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K13 / 1 | Relé vyhrievaného zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K13 / 2 | Relé spínača predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K13 / 3 | Relé spínača zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9k1 | Relé prídavného ohrievača 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9k2 | Relé prídavného ohrievača 2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K40 / 9k3 | Relé obvodu 15R | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

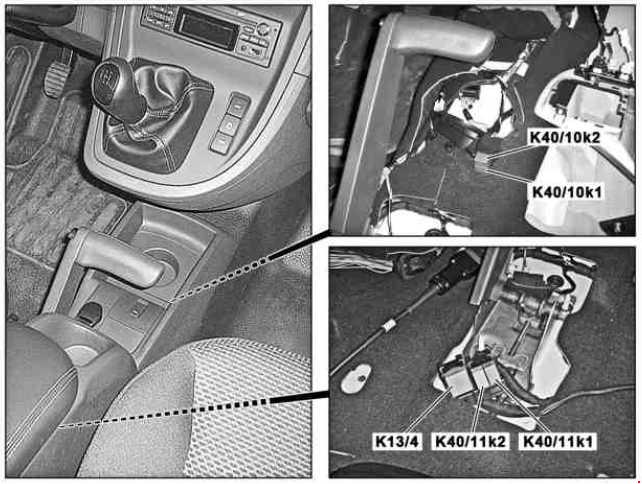

Relé vnútorného vozidla
| Č. | Relé |
| K13 / 4 | Relé ochrany proti zablokovaniu |
| K40/10k1 | Relé obvod 61 |
| K40/10k2 | Relé obvod 15R |
| K40/11k1 | Relé napájanie sedadla |
| K40/11k1 | Relé brzdového svetla |

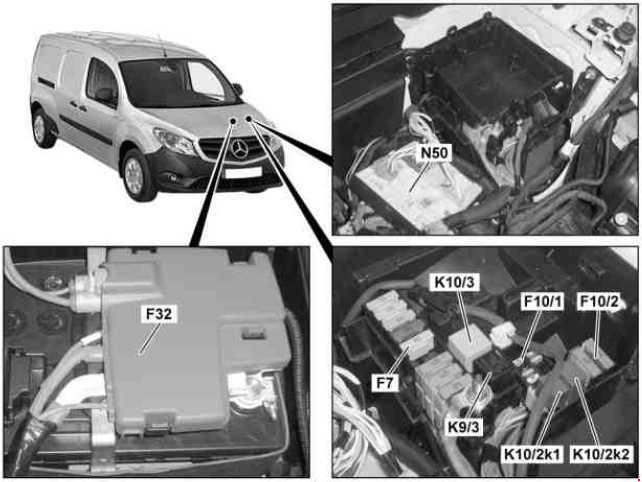

Schéma poistkovej skrinky v motorovom priestore
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Blok poistiek, 9 pólov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 1 | Blok poistiek 1, motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 2 | Blok poistiek 2, motorový priestor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Predný elektrický rozvádzač poistiek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50 | Riadiaca jednotka modulu poistiek a
relé (SRM). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Relé |
| K9 / 3 | Relé motora elektrického ventilátora, úroveň 2 |
| K10 / 2k1 | Relé čerpadla paliva |
| K10 / 2k2 | Relé vykurovania paliva / svetlo cúvania |
| K10 / 3 | Relé riadiacej jednotky motora (do 05/14) |

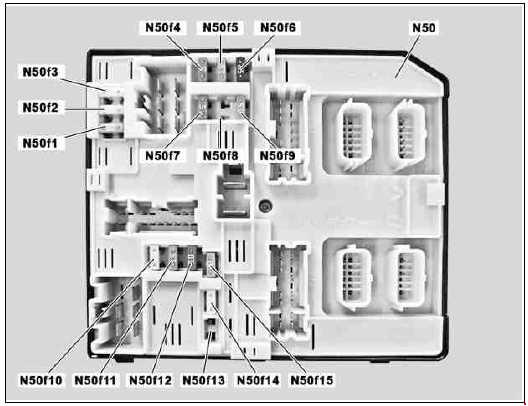

Jednotka riadenia modulu poistiek a relé (SRM)
| Č. | Relé | Amperáž [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f1 | Stierač predného skla | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f2 | ESP | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f3 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f4 | Elektrické posilňovač riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f5 | Relé obvodu 15 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f6 | Airbag, napínač núdzového napätia | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f7 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f8 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f9 | Kontrola klímy | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f10 | Relé funkcie motora, obvod 87 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f11 | Relé funkcie motora, obvod 87 | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f12 | Relé funkcie motora, obvod 87 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f13 | Riadiaca jednotka CDI (obvod 15);
Riadiaca jednotka ME-SFI [ME] (obvod 15). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f14 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N50f15 | Štartovanie | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

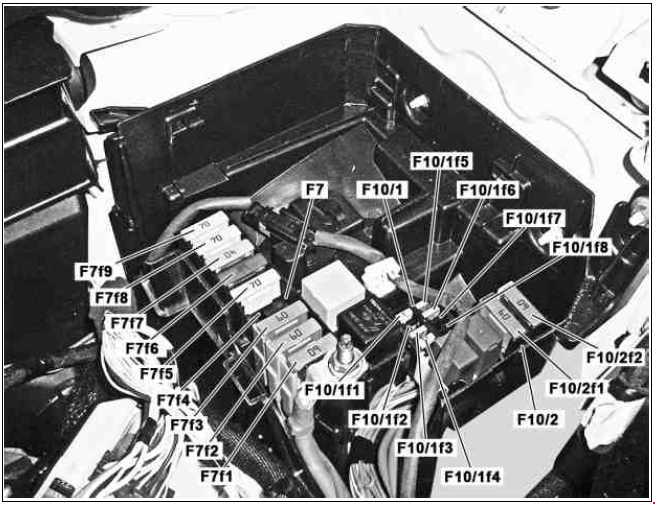

Schéma poistkovej skrinky v motorovom priestore
| Číslo | Relé | Amperáž [A] |
| F7f1 | Týka sa motora 607:
Modul ohrievača pre predohrev chladiacej kvapaliny. |
60 |
| F7f2 | Týka sa motora 607:
Modul ohrievača pre predohrev chladiacej kvapaliny. |
60 |
| F7f3 | Platný pre motor 607:
Úroveň výkonu žhavenia; Prevodovka s dvojitou spojkou. |
60 |
| F7f4 | Rezerva | – |
| F7f5 | Obvod 30 Poistka napájania karosérie;
Relé napájania; rádio; displej; klaksón; diagnostický konektor; spínač svetiel stop; elektrické relé vonkajšieho zrkadla; monitorovanie tlaku pneumatík; ESP; smerovka Run Flat (bezdrôtová); senzor dažďa, svetla; dodávka výrobcu karosérie; Relé systému klimatizácie; relé posilňovača riadenia; vnútorné osvetlenie. |
70 |
| F7f6 | ESP | 50 |
| F7f7 | Platný pre motor 607:
Relé dodatočného ohrievača 1 |
40 |
| F7f8 | Platný pre motor 607:
Relé napájania zadného ohrievača; Ťažné zariadenie; Vnútorná poistka vozidla a modul relé 2; Relé spínača predného skla (do 05/14); Relé elektrického okna, predného ľavého (od 06/14). |
70 |
| F7f9 | Platný pre motor 607:
Relé dodatočného ohrievača 2. |
70 |
| Blok poistiek 1 | ||
| F10 / 1f1 | Modul poistiek-relé (SRM) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 1f2 | Senzor batérie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 1f3 | Relé vykurovacieho prvku pre vykurovanie paliva | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 1f4 | Relé napájania čerpadla paliva | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 1f5 | Platné do 05/14:
riadiaca jednotka CDI (obvod 87), riadiaca jednotka ME-SFI [ME] (obvod 87), relé čerpadla paliva (motor 607) |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 1f6 | Senzor kondenzácie filtra paliva F15
(motor 607 do 05/14) Platné od 06/14: riadiaca jednotka CDI (obvod 87), riadiaca jednotka ME-SFI [ME] (obvod 87), relé čerpadla paliva (motor 607) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 1f7 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 1f8 | Rezerva | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Blok poistiek 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 2f1 | Napájanie modulu riadenia poistiek a relé (SRM). | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 / 2f2 | Napájanie modulu riadenia poistiek a relé (SRM). | 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

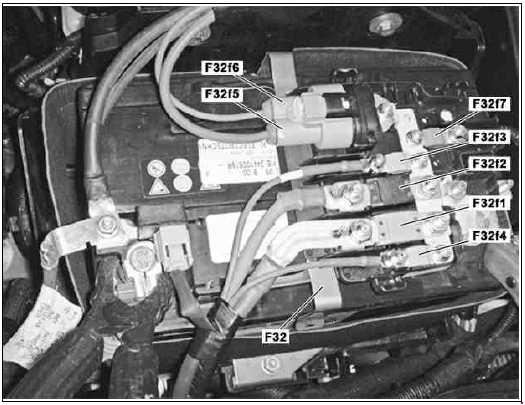

Schéma poistkovej skrinky elektrického predného
| Nr | Relé | Amperáže [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32f1 | Blok poistiek motorový priestor 2 | 250 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32f2 | Štartovanie | 500 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32f3 | Napájanie bloku poistiek motorový priestor 1,
Relé riadiaca jednotka motora (K10/3, do 05/14), Relé funkcia motora (N50k8, od 06/14). |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32f4 | Relé motora ventilátor motora a spaľovania
(N50k3). |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32f5 | Elektrické posilňovač riadenia | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32f6 | Napájanie modulu poistiek a relé | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32f7 | E30 Napájanie bloku poistiek motorový priestor 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Mercedes-Benz Citan W415 (2012-2018)
Mercedes-Benz Citan W415, vyrábaný v rokoch 2012 až 2018, je kompaktné úžitkové vozidlo navrhnuté pre mestské prostredie. Tento model je známy svojou spoľahlivosťou, priestrannosťou a flexibilitou, čo ho robí ideálnym pre malé podniky a mestské doručovacie služby. Citan W415 ponúka rôzne možnosti motorizácie, vrátane benzínových a naftových motorov, ktoré sú optimalizované pre efektívnu spotrebu paliva a nízke emisie. Interiér vozidla je navrhnutý s dôrazom na pohodlie a funkčnosť, pričom poskytuje dostatok úložného priestoru a moderné technologické prvky pre vodiča aj pasažierov.
Schéma poistkovej skrinky Mercedes-Benz Citan W415
Táto stránka zobrazuje schému poistkovej skrinky pre model Mercedes-Benz Citan W415, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v priestore motorového priestoru alebo pod prístrojovou doskou. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a obsahu.
