Land Rover Discovery 3 LR3 (L319) (2004-2009) – poistková skrinka

Peter Novák

Land Rover Discovery 3 LR3 (L319) (2004-2009) – schéma poistkovej skrinky

Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009.

Poistky zapaľovača cigariet (zásuvka napájania) v Land Rover Discovery 3 / LR3 sú poistky # 19 (zásuvka napájania navyše v druhom rade), # 34 (zásuvka napájania navyše v predných sedadlách), # 47 (zásuvka napájania navyše v treťom rade) a # 55 (zapaľovač cigariet) v poistkovej skrinke prístrojovej dosky.

Poistková skrinka prístrojovej dosky

Poloha poistkovej skrinky

Poistková skrinka sa nachádza za odkladacou schránkou.

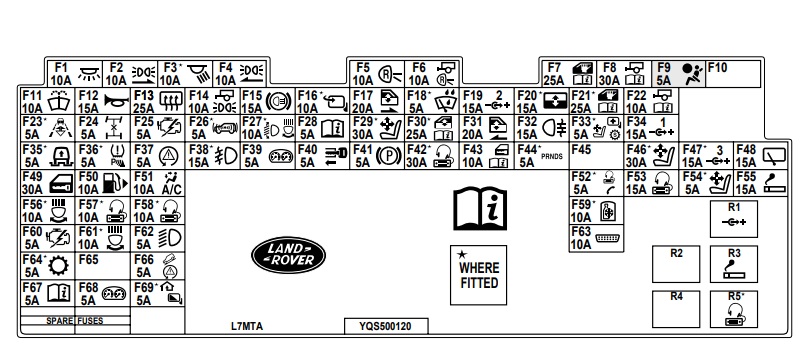

Schéma poistkovej skrinky

Land Rover Discovery 3 LR3 (L319) (2004-2009) – schéma poistkovej skrinky

Priradenie poistiek v prístrojovej doske

Nr Popis Ampére [A]
Nr Popis Ampére [A]
1 Vnútorné svetlá – svetlo odkladacej schránky, svetlo kozmetického zrkadla, mapové svetlá, stropné svetlá;

Elektrické sedadlá (bez pamäte).

 10
2 Bočné svetlá pravé 10
3 do roku 2005:

Svetlá (divadelné svetlá).

 10
4 Bočné svetlá ľavé 10
5 Svetlá cúvania 10
6 Svetlo cúvania prívesu 10
7 Okno vodiča 25
8 Napájanie prívesu (napájanie z batérie) 30
9 do roku 2006:

SRS;

od roku 2007:

Airbag.

 5
10 – –
11 Čerpadlo stierača 15/10
12 Klaksón 15
13 Vyhrievané zadné sklo 25
14 Bočné svetlo prívesu 10
15 Brzdové svetlá, spínač brzdy 15
16 Zrkadlo Powerfold 10
17 Zadné okno pravé 20
18 Senzor dažďa;

Senzor ambientného svetla (svetlá auta).

 5
19 Dodatočná napájacia zásuvka – sedadlá druhej rady 15
20 Otváracia strecha 15
21 Okno pasažiera 25
22 Napájanie prívesu (napájanie zapaľovania) 10
23 – –
24 Poistková skrinka – centrálne diferenciálne;

Terrain Response.

 5
25 Modul riadenia motora (ECM) 5
26 Akustický signál s batériovým napájaním 5
27 Adaptívne predné osvetlenie;

Nastavenie svetlometov.

 10
28 Kamera motora poistkovej skrinky – zapaľovanie 5
29 Elektrické ovládanie sedadla pasažiera 30
30 – –
31 Zadné sklo ľavé 20
32 Zadné hmlové svetlá 15
33 Nastavenie zrkadiel;

Automatická prevodovka;

Elektrické sedadlo pasažiera (do roku 2005).

 5
34 Dodatočná napájacia zásuvka – predné sedadlá 15
Nr Popis Ampére [A]
35 Regulátor pneumatického odpruženia 5
36 Senzor parkovania (Park Distance Control);

Systém monitorovania tlaku v pneumatikách

 5
37 Dynamická kontrola stability 5
38 Predné hmlové svetlá 15
39 Balík prístrojov 5
40 Key-in sense 5
41 Elektrická parkovacia brzda (EPB) 5
42 Audio zosilňovač 30
43 Rádio prijímač;

Systém monitorovania tlaku v pneumatikách.

 10
44 Spínač automatickej prevodovky 5
45 – –
46 Elektrické sedadlo vodiča 30
47 Dodatočná napájacia zásuvka – sedadlá tretieho radu 15
48 Zadný stierač 15
49 Centrálne zamykanie 30
50 Elektrický pohon uzáveru nádrže 10
51 ECU klimatizácie 10
52 Telefón;

Centrum cestnej komunikácie.

 5
53 Multimediálny modul;

Audio jednotka;

DVD prehrávač.

 15
54 Elektrické sedadlo – pamäť, bedrová pumpa 5
55 Zapaľovač cigariet 15
56 Adaptívne predné osvetlenie (ľavá jednotka) 10
57 Modul zábavy na zadných sedadlách 10
58 Telefón;

Dotyková obrazovka;

Multimediálny modul;

TV tuner.

 10
59 Chladnička Box Cubby 10
60 Modul riadenia motora (ECM) 5
61 Adaptívne predné osvetlenie (pravá jednotka) 10
62 Dálkové svetlá;

Svetlá auta.

 5
63 Diagnostická zásuvka 10
64 Regulátor automatickej prevodovky 5
65 – –
66 Spínač HDC;

Spínač brzdy;

Senzor uhla riadenia;

Spínač DSC.

 5
67 Svetlá auta 5
68 Balík prístrojov 5
69 Vnútorné zrkadlá s automatickou funkciou stmavenia;

Elektrochromatické zrkadlo;

Homelink (do roku 2005).

 5
Poistková skrinka satelitov

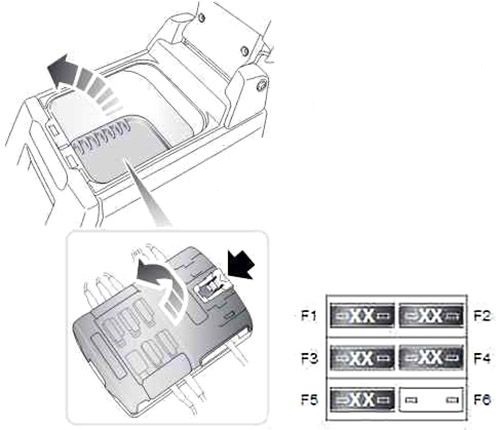

Nachádza sa na spodnej strane priestoru pre cestujúcich v stredovej konzole.

Land Rover Discovery 3 LR3 (L319) (2004-2009) – schéma poistkovej skrinky - 2

Nr Popis Ampére [A]
1 Aviophone 5
2 Siréna 20
3 Skryté svetlá 5
4 svetlomet 10
5 Monitor stavu batérie 3
6 Dodatočné vybavenie 30
Poistková skrinka del motorový priestor

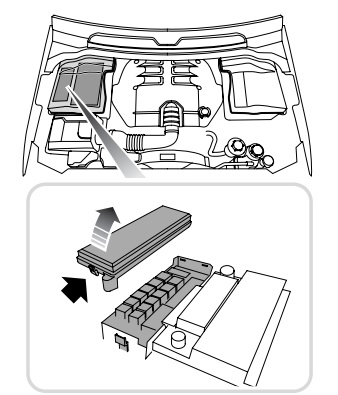

Poloha poistkovej skrinky

Land Rover Discovery 3 LR3 (L319) (2004-2009) – schéma poistkovej skrinky - 3

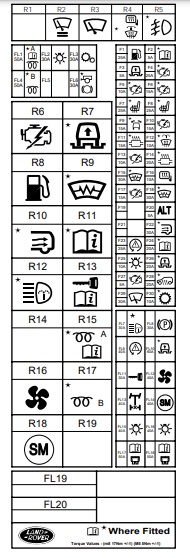

Schéma poistkovej skrinky

Land Rover Discovery 3 LR3 (L319) (2004-2009) – schéma poistkovej skrinky - 4

Priradenie poistiek v motorovom priestore

Nr Popis Ampére [A]
Nr Popis Ampére [A]
1 Čerpadlo paliva 25
2 – –
3 Regulátor pneumatického odpruženia 5
4 Nafta – nafta EMS (riadenie relé ECU a čerpadla paliva) 25
5 Benzín – benzín EMS

(ventil na odvodnenie, EGR, ventil na reguláciu sacieho potrubia);

Ventilátor E-Box

 10
6 Benzín EMS (zapaľovacie cievky) 15
6 od roku 2007:

Nafta EMS (riadenie senzorov a relé sviečok).

 15
7 Vyhrievanie predných sedadiel 25
8 Vyhrievanie zadných sedadiel 25
9 do roku 2005:

Aktívne riadenie nakláňania.

 15
10 Benzín – benzín EMS (motor telesa škrtiacej klapky, MAF), chladič 15
10 Nafta – chladiaci ventilátor 15
11 Benzín – benzín EMS (senzory kyslíka vzadu) 15
12 Vyhrievané trysky stieračov 10
13 Benzín – benzín EMS

(ECU, VVT a riadenie relé čerpadla paliva)

 10
13 Nafta EMS (PCV, VCV) 10
Nr Popis Ampére [A]
14 Benzín – benzín EMS (senzory kyslíka predné) 20
15 Vyhrievané čelné sklo 30
16 Vyhrievané bočné zrkadlá 10
17 Benzín – benzín EMS (vstrekovače) 15
17 Diesel EMS (MAF, EGR), ventilátor E-Box 15
18 Vyhrievané čelné sklo 30
19 – –
20 Alternátor 5
21 – –
22 Zadný ventilátor 30
23 Dynamický systém kontroly stability 25
24 Benzín – pomocná pumpa brzdy 20
25 Spínač osvetlenia 10
26 Ovládač pneumatického odpruženia 20
27 Modul riadenia motora (ECM) 5
28 Diesel – pomocné kúrenie 20
29 Predné stierače 30
30 Ovládač automatickej prevodovky 10
Poistková skrinka ťahaného zariadenia

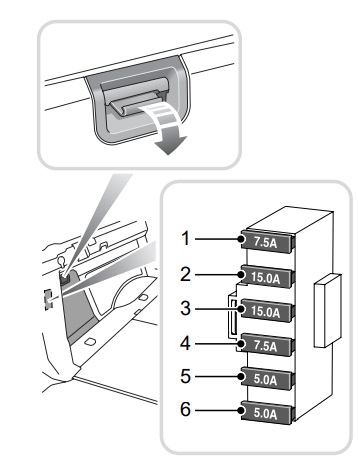

Nachádza sa na ľavej strane zadnej komory za krytom.

Land Rover Discovery 3 LR3 (L319) (2004-2009) – schéma poistkovej skrinky - 5

Nr Popis Ampére [A]
1 Brzdové svetlo 7.5
2 Napájanie zapaľovania 15
3 Napájanie batérie 15
4 Zadné hmlové svetlá 7.5
5 Pravé zadné svetlo 5
6 Špz a ľavé zadné svetlo 5

O Land Rover Discovery 3 LR3 (L319) (2004-2009)

Land Rover Discovery 3, známy aj ako LR3 v Severnej Amerike, je robustné SUV, ktoré sa vyrábalo v rokoch 2004 až 2009. Tento model je známy svojou výkonnosťou a schopnosťou zvládať terénne podmienky, čo ho robí ideálnym pre dobrodružstvá mimo cesty. Discovery 3 ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, pričom najčastejšie používané sú 4.4-litrový V8 benzínový motor a 2.7-litrový V6 dieselový motor. Vozidlo je vybavené pokročilými technológiami, ako je systém Terrain Response, ktorý umožňuje vodičovi prispôsobiť nastavenia vozidla rôznym terénnym podmienkam. Interiér je priestranný a pohodlný, s možnosťou usadiť až sedem pasažierov, čo robí z Discovery 3 ideálne vozidlo pre rodinné výlety.

Schéma poistkovej skrinky Land Rover Discovery 3 LR3 (L319)

Táto stránka zobrazuje schému poistkovej skrinky pre Land Rover Discovery 3 LR3 (L319), ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne na strane vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických systémov vozidla, a preto je dôležité mať prehľad o jej štruktúre a funkcii.
