Land Rover Freelander L314 (1997-2006) – poistková skrinka

Land Rover Freelander L314 (1997-2006) – schéma poistky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.

Poistka zapaľovača cigariet (zásuvka napájania) v Land Rover Freelander L314 (1997-2006) je poistka 9 v poistkovej skrinke.

Hlavná poistková skrinka

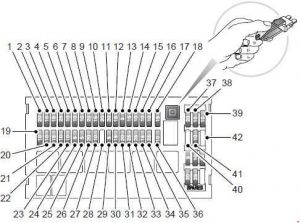

2004 –

Číslo	Amperáže [A]	Popis
1	20	Umývač skiel; Tergicristallo predného skla.
2	15	Brzdové svetlá; Svetlá cúvania.
3	15	Vyhrievané zrkadlá; Umývač zadného skla.
4	25	Ventilátor kúrenia
5	10	Štartovanie
6	10	Tempomat; HDC; Zámok štartovania automatickej prevodovky.
7	10	Bočné svetlá – ľavé
8	25	Ovládanie okna vodiča
9	15	Zapaľovač cigariet
10	20	Zásuvka elektrických príslušenstiev
11	20	Vyhrievané sedadlá*
12	15	Audio systém – napájanie z batérie vozidla.
13	5	Deaktivácia motora
14	15	Hlavné svetlá – pravé
15	10	Vonkajšie zrkadlá
16	10	Interiérové osvetlenie; Hodiny.
17	10	Bočné svetlá – pravé
18	15	Prístroje/ukazovatele
19	10	Hlavné svetlá – pravé
20	10	Hlavné svetlá – ľavé

21	15	Otváracia strecha
22	10	Riadenie motora
23	10	Airbag
24	5	Asistencia pri parkovaní
25	5	Brzdy proti zablokovaniu
26	20	Vyhrievané zadné sklo
27	10	Systém zosilnenia
28	–	Nepoužíva sa
29	5	Elektrické okná
30	15	Predné hmlové svetlá
31	20	Zdvihnúť/zhodiť sklo v zadnom dverách
32	25	Zdvihák zadného okna – ľavý
33	25	Zdvihák zadného okna – pravý
34	15	Predné stretávacie svetlá – ľavé
35	25	Zdvihák predného spolujazdca
36	10	Zadné hmlové svetlá
37	20	Centrálne zamykanie
38	10	Zadný stierač
39	10	Spínač predných hmlových svetiel
40	–	Nepoužíva sa
41	10	Alternátor
42	–	Nepoužíva sa

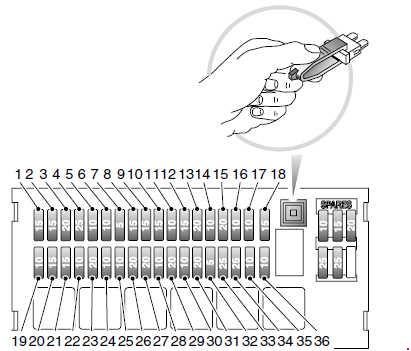

-2003

Číslo	Amperáže [A]	Popis
1	15	Umývač okien vzadu; Vyhrievané zrkadlá.
2	15	Brzdové svetlá; Svetlá cúvania.
3	20 15 *	Umývač okien; Tergicristallo čelného skla.
4	25	Ventilátor kúrenia
5	10	Štartovanie
6	10	Riadenie motora
7	5 10 *	Antiblokovací brzdový systém
8	15	Smerovky
9	15	Systém zosilnenia
10	15 20 *	Zapaľovač cigariet
11	10	Systém zosilnenia
12	15	Otvoriteľná strecha
13	20 25 *	Zásuvka pre elektrické príslušenstvo
14	10	Vnútorné osvetlenie; Hodiny; Elektrické zrkadlá; Diagnostická zásuvka.
15	20	Centrálne zamykanie
16	10	Bočné svetlá – pravé
17	10	Elektrické zrkadlá
18	15	Hlavné svetlá – pravé

19	10	Alternátor
20	15	Svetlomety s tlmeným svetlom – ľavý
21	15	Predné hmlové svetlá
22	10	Zadné hmlové svetlá
23	20	Ohrievač zadného skla
24	10	Svetlomety s tlmeným svetlom – ľavý
25	10	Svetlomety s tlmeným svetlom – pravý
26	20	Sklo – zadné ľavé
27	20	Sklo – zadné pravé
28	10	Bočné svetlá – ľavé
29	20	Vyhrievané sedadlá
30	10	Zadný stierač
31	20	Zdvihnúť/znížiť sklo v zadných dverách
32	5 20 *	Deaktivácia motora, Brzdy proti zablokovaniu*
33	25 20 *	Sklo – predné ľavé
34	25 20 *	Sklo – predné pravé
35	10	Tempomat; Deaktivácia motora.
36	10	Airbag SRS
* -2002

Poistková skrinka v motorovom priestore

Poistková skrinka motorového priestoru sa nachádza na ľavej strane motorového priestoru.

2003-

Č. br	Amperáž [A]	Popis
1	15	Riadenie motora
2	20	Riadenie motora
3	15	Riadenie motora
4	15	Klimatizácia; Ventilátor chladenia; Automatická prevodovka.
5	20	Riadenie motora; Ventilátor chladenia prevodovky; Vyhrievač paliva.
6	15	Klaksón
7	15	Havarijné svetlá
8	30	Rýchlosť ventilátora vyhrievača 4
9	10	Klimatizácia
10	20	Systém napájania

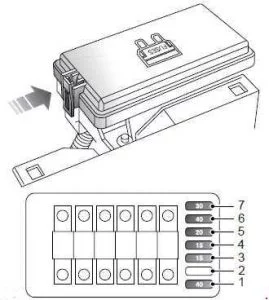

-2002

Č. br	Amperáže [A]	Popis
1	40	Ventilátor chladenia
2	–	–
3	15	Klaksón
4	15	Havarijné svetlá
5	20	Čerpadlo paliva a vstrekovače paliva
6	40	Ventilátor kondenzátora
7	30	Elektromagnetický ventil štartéra
	120	ALTERNÁTOR
	60	NAPÁJANIE 1
	60	POISTKOVÁ SKRINKA CESTUJÚCEHO
	60	NAPÁJANIE 2
	60	OSVETLENIE
	30	ČERPADLO ABS

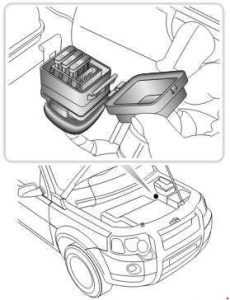

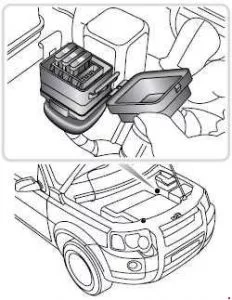

Poistková skrinka pridavná

V niektorých vozidlách je nainštalovaná poistková skrinka pridavná, obsahujúca poistky pre vyhrievané čelné sklo.

Číslo	Amperáž [A]	Popis
1	30	Vyhrievané predné sklo – ľavé
2	30	Vyhrievané predné sklo – pravé
3	7.5	Spínač osvetlenia
4	–	–

Špecifikácie poistiek pre vozidlá s PTC vykurovaním

Číslo	Amperáž [A]	Popis
1	30	Riscaldatore PTC
2	30	Riscaldatore PTC
3	30	Riscaldatore PTC
4	–	–

O Land Rover Freelander L314 (1997-2006)

Land Rover Freelander L314, vyrábaný v rokoch 1997 až 2006, bol prvým modelom značky v segmente kompaktných SUV. Tento automobil sa vyznačoval robustným dizajnom a schopnosťou zvládať rôzne terény, čo ho robilo obľúbeným medzi vodičmi, ktorí hľadali spoľahlivé vozidlo pre mestské aj off-road jazdy. Freelander L314 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré ponúkali vyvážený výkon a efektívnu spotrebu paliva. Interiér vozidla bol navrhnutý s dôrazom na pohodlie a praktickosť, čo z neho robilo ideálne vozidlo pre rodinné výlety aj každodenné používanie.

Schéma poistkovej skrinky Land Rover Freelander L314

Táto stránka zobrazuje schému poistkovej skrinky pre Land Rover Freelander L314, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto modeli sa poistková skrinka nachádza typicky pod kapotou a v interiéri vozidla, čo umožňuje jednoduchý prístup pri údržbe. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a spoľahlivosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkciách.
