Mercedes-Benz Classe S A217 (2014-2018) – poistková skrinka

Mercedes-Benz Trieda S A217 (2014-2018) – schéma poistkovej skrinky

Rok výroby: 2014, 2015, 2016, 2017, 2018.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Trieda S A217 (2014-2018) je poistka 430 a 460 v zadnej poistkovej skrinke.

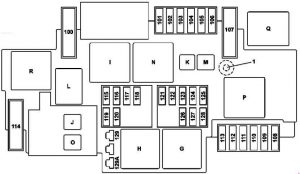

Poistková skrinka a relé v motorovom priestore

Č.	Popis	Amperáž
100	Hybrid:  čerpadlo podtlaku	40
101	Spojka, obvod 87/2	15
102	Spojka, obvod 87/2	20
103	Konektor, obvod 87M4	15
104	Konektor, obvod 87M3	15
105	Platný pre prevodovku 722.9:  Riadiaca jednotka čerpadla pomocného oleja	15
106	Vyhrievanie stierača	25
107	Týka sa motorov 277, 279:  Elektrické pripojenie štartovacieho motora / čerpadla vzduchu	60
108	Dôležité pre dynamické LED reflektory SAE pre dopravu vpravo alebo dynamické LED reflektory: predná optická skupina ľavá predná optická skupina pravá platný bez dynamického LED reflektora SAE pre dopravu vpravo alebo dynamického LED reflektora: predná optická skupina pravá	20
109	Motor stierača	30
110	Platný pre kód SAE dynamického LED reflektora pre dopravu vpravo alebo dynamického LED reflektora: Predný reflektor ľavý Predný reflektor pravý Platný bez dynamického LED reflektora SAE pre dopravu vpravo alebo dynamického LED reflektora: Predný reflektor ľavý	20
111	Štartovací motor	30
112	Modul poistiek a relé motora	5
113	Rezerva	–
114	Kompressor AIRmatic	40
115	Klaksón ľavý Klaksón pravý	15
116	Hybrid:  relé čerpadla podtlaku	5
117	Rezerva	–
118	Hybrid:  riadiaca jednotka programu elektronickej stability	5
119	Spojka, obvod 87 / C2	15
120	Spojka, obvod 87 / C1	7,5

121	Jednotka elektronickej kontroly programu stability	5
122	Hybrid:  relé HYBRID	5
123	Jednotka kontroly asistenta nočného videnia	5
124	Hybrid:  vnútorné elektrické spojenie vozidla a motorový priestor	5
125	Jednotka kontroly predného SAM	5
126	Kontrola prenosu uni Platné pre dieselový motor:  jednotka kontroly CDI Týka sa benzínového motora: jednotka kontroly  ME-SFI [ME]	5
127	Rezerva	–
128	Spínač vonkajších svetiel	5
129A	Hybrid:  obvod motorčeka štartovania 50 relé	30
129B	Platné okrem hybridného:  relé 50 obvod štartovania	30
Relé
E	Relé 15 v motorovom priestore
H	Relé 50 motorčeka štartovania
I	Relé čerpadla podtlaku bŕzd
J	Hybrid:  relé HYBRID
K	Relé čerpadla oleja prevodovky
L	Relé klaksónu
M	Relé ohrievača polohy zastavenia stierača
N	Obvod relé 87 M.
O	Platné okrem hybridného:  relé 15 obvod motorčeka štartovania
P	Relé sekundárneho vstrekovania vzduchu
Q	Hybrid:  relé čerpadla podtlaku
R	Relé AIRmatic

Panel poistiek palubnej dosky

Číslo	Popis	Amperáž
200	Jednotka riadenia predná SAM	40
201	Jednotka riadenia predná SAM	40
202	Siréna alarmu	5
203	W222:  Regulátor vykurovania sedadla vodiča	30
204	Diagnostický konektor	5
205	Jednotka elektronického riadenia zapaľovania	7,5
206	Analógové hodiny	5
207	Jednotka riadenia klimatizácie	20
208	Sada ukazovateľov	7,5
209	Ovládací panel prednej klimatizácie	5
210	Jednotka riadenia modulu lampy volantu	10
211	Rezerva	–

212	Rezerva	–
213	Jednotka elektronickej kontroly programu stability	25
214	Rezerva	–
215	Rezerva	–
216	Rezerva	–
217	Japonská verzia:  Jednotka kontroly venovanej komunikácii na krátke vzdialenosti	5
218	Dodatočná jednotka kontroly systému udržiavania	5
219	Jednotka kontroly systému detekcie hmotnosti (WSS) Rozpoznanie obsadenosti predného sedadla pasažiera a ACSR	5
220	Relé MAGIC VISION CONTROL	15
Relé
D	Relé MAGIC VISION CONTROL
E	Rezervné relé
F	Relé, obvod 15R

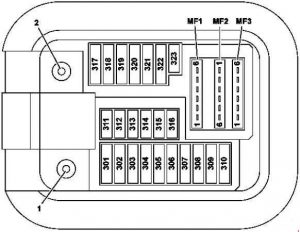

Poistková skrinka v priestore pre nohy cestujúceho

1. Obvod 30 “E1” pripojenie
2. Obvod 30g Pripojenie “E2”

Č.	Popis	Amperáž
301	Taximeter so zrkadlom	5
302	Ovládač predných dverí vpravo	30
303	W222: Ovládač  zadných dverí vľavo C217, A217: Ovládač  zadný	30
304	W222: Ovládač  zadných dverí vpravo C217, A217:  Ovládač zadný	30
305	Ovládacia jednotka sedadla vodiča	30
306	Ovládacia jednotka predného sedadla pasažiera	30
307	W222:  Inteligentný modul serva pre DIRECT SELECT	30
	C217, A217:  Ovládač vykurovania sedadla vodiča	30
308	Ovládač vykurovania predného sedadla pasažiera	30
309	Ovládacia jednotka systému núdzového volania Modul komunikácie telematických služieb Ovládacia jednotka HERMES	5
310	Ovládacia jednotka stacionárneho ohrievača	25
311	Motor zadného ventilátora	10
312	Ovládacia jednotka zaveseného ovládacieho panela	10
313	Hybrid a Hybrid Plus:  ovládacia jednotka elektroniky výkonu	10
314	A217:  Systém alarmu proti krádeži (označenie v koordinácii)	7,5
315	Ovládacia jednotka pohonného ústrojenstva Platné pre benzínový motor:  Ovládacia jednotka ME-SFI Platné pre motor 642, 651:  Ovládacia jednotka CDI	10
316	Rezerva	–
317	W222:  Modul ovládania panoramatickej strechy C217, A217: Ovládač  MAGIC SKY CONTROL	30
318	Displej Audio / COMAND	15
319	Modul ovládania panoramatickej strechy C217, A217: Modul ovládania  závesnej slnečnej clony	30

320	Jednotka riadenia Active Body Control Jednotka riadenia AIRmatic (funguje okrem Active Body Control)	15
321	C217, A217:  Inteligentný modul serva pre DIRECT SELECT	20
322	Jednotka riadenia COMAND	15
323	Jednotka riadenia systému dodatočného udržiavania	7,5
MF1 / 1	Japonská verzia:  Jednotka riadenia určená na komunikáciu na krátke vzdialenosti	7,5
MF1 / 2	Multifunkčná monochromatická kamera Multifunkčná kamera stereofónna	7,5
MF1 / 3	Senzor dažďa / svetla s dodatočnými funkciami Ovládač na ovládacom paneli	7,5
MF1 / 4	Jednotka riadenia sedadla vodiča	7,5
MF1 / 5	Jednotka riadenia predného sedadla pasažiera	7,5
MF1 / 6	Jednotka riadenia modulu lampy volantu	7,5
MF2 / 1	Generátor difuzérov vône	5
MF2 / 2	Ovládací panel Audio / COMAND Dotyková plocha	5
MF2 / 3	Jednotka riadenia elektronického programu stability	5
MF2 / 4	Displej Heads-up	5
MF2 / 5	Hybrid a Hybrid Plus:  elektrický kompresor chladiacej kvapaliny	5
MF2 / 6	Rezerva	–
MF3 / 1	Jednotka riadenia predného SAM	5
MF3 / 2	Jednotka riadenia radarových senzorov	5
MF3 / 3	Motor ventilátora COMAND	5
MF3 / 4	Skupina tlačidiel na palubnej doske na strane vodiča Skupina tlačidiel na centrálnej palubnej doske	5
MF3 / 5	Jednotka riadenia klimatizácie vzadu	5
MF3 / 6	od 01.06.2016:  Spínač antény pre telefón a stacionárny ohrievač	5

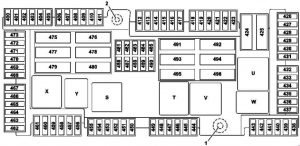

Poistková skrinka a relé zadné

1. Obvod 30 “E1” pripojenie
2. Obvod 30g Pripojenie “E2”

Nr	Popis	Amperáže
400	Riadiaca jednotka systému parkovania (asistent aktívneho parkovania alebo kamera na 360 stupňov)	10
401	Kontrolór krytu batožinového priestoru	5
402	Kontrolór zadného zábavného systému	7,5
403	Rezerva	–
404	Kontrolór vykurovania opierky rúk	7,5
405	Zvukový kontrolný systém zosilňovač Kontrola ľavého predného tweeteru riadiaca jednotka pravého predného tweeteru	7,5
406	Rezerva	–
407	Rezerva	–
408	Modul ladica	5
409	Riadiaca jednotka kamery na 360 ° Kamera pre cúvanie	5
410	Riadiaca jednotka krytu kamery	5
411	Riadiaca jednotka monitora tlaku pneumatík	5
412	Kontrolór vykurovania zadného sedadla	7,5
413	Displej zadný ľavý Displej zadný pravý	10
414	Mobilný telefón zadný systém anténa zosilňovač / kompenzátor zadná časť mobilného telefónu držiak zadná časť mobilného telefónu kontaktná karta modul telefónu s Bluetooth ®  (profil SAP)	7,5
415	Rezerva	–
416	Rezerva	–
417	Riadiaca jednotka rozpoznávania prívesu	20
418	Rezerva	–
419	Rezerva	–
420	Riadiaca jednotka DC / AC prevodníka	30
421	Viacotáčková pneumatická pumpa so sedadlom	30
422	W222: Kontrolór  pravého zadného dverí	30
423	Rezerva	–
424	Riadiaca jednotka zadného SAM	40
425	Rezerva	–
426	Zosilňovač basových reproduktorov	30
427	Kontrolór vykurovania opierky rúk	20
428	Riadiaca jednotka rozpoznávania prívesu	15
429	Zadný držiak na pohár	10
430	Zapaľovač s osvetlením popolníka, zadný Zapaľovač s osvetlením stredovej konzoly zadnej ľavej zásuvky stredovej konzoly 12V (balík popolníka / balík pre fajčiarov)	15
431	Chladnička na zadnom operadle	15
432	Riadiaca jednotka zadného SAM	10
433	Riadiaca jednotka AdBlue ®	25
434	Riadiaca jednotka AdBlue ®	15
435	Riadiaca jednotka AdBlue ®	20
436	Zadný držiak na pohár	20
437	Rezerva	–
438	C217 s motorom 157:  Motor aktívatora pravého výfukového ventilu	7,5
439	C217 s motorom 157:  Motor aktívatora ľavého výfukového ventilu	7,5
440	Rezerva	–
441	Rezerva	–
442	Rezerva	–
443	Rezerva	–
444	Rezerva	–
445	Stacionárny rádiový prijímač pre diaľkové vykurovanie	5
446	Zosilňovač antény FM 1, AM, CL [ZV] a KEYLESS-GO	5
447	Hybrid:  riadiaca jednotka systému správy batérie	7,5
448	Rezerva	–
449	Rezerva	–
450	Rezerva	–
451	Zásuvka pre príves	15

452	Radarový senzor zadného nárazníka vľavo Radarový senzor zadného nárazníka vpravo Radarový senzor centrálne zadného nárazníka	5
453	Radarový senzor predného nárazníka vľavo Radarový senzor predného nárazníka vpravo Ovládač ASISTENCIA PREVENCIE KOLÍZIE	5
454	Ovládacia jednotka AdBlue ® Ovládacia jednotka systému napájania	5
455	Úplne integrovaný ovládač prevodovky	15
456	Rezerva	–
457	Čo sa týka batérie s lítiovými iónmi: Kondenzátor štartovacej batérie	7,5
458	Rezerva	–
459	Rezerva	–
460	Predný zapaľovač s osvetlením popolníka	15
461	12 V zásuvka pravého stredového panela zadného panela Zásuvka 12 V DC / AC prevodníka ovládacej jednotky	15
462	Zásuvka batožinového priestoru	15
463	Rezerva	–
464	Ovládacia jednotka rozpoznávania prívesu	20
465	Ovládač elektrickej parkovacej brzdy	30
466	Ovládač predných dverí vľavo	30
467	Ovládacia jednotka KEYLESS-GO	10
468	Ovládač elektrickej parkovacej brzdy	30
469	Ovládacia jednotka systému napájania	25
470	Ovládač vyhrievania zadného sedadla vľavo Ovládač vyhrievania zadného sedadla	30
471	Ovládač vyhrievania zadného sedadla vpravo	30
472	C217, A217: Ovládacia jednotka vzadu	30
473	Ovládacia jednotka rozpoznávania prívesu	20
475	Ovládacia jednotka zosilňovača audio systému	40
476	Ovládacia jednotka zosilňovača audio systému	40
477	Aktívna ovládacia jednotka bezpečnostného pásu C217, A217: Ovládacia jednotka vzadu	40
478	Ovládač zadného sedadla vľavo	30
479	Aktívna ovládacia jednotka spony bezpečnostného pásu	40
480	Ovládač zadného sedadla vpravo	30
481	Reverzibilný navijak predného núdzového napätia	5
482	W222: Ovládacia jednotka MAGIC SKY CONTROL	5
	C217, A217: Ovládacia jednotka MAGIC SKY CONTROL	7,5
483	Reverzibilný navijak pravého núdzového napätia	5
484	Ovládač zadného sedadla vpravo Ovládač zadného sedadla vľavo	7,5
485	Aktívna ovládacia jednotka spony bezpečnostného pásu	5
486	Hybrid: Ovládacia jednotka systému správy batérie Ovládacia jednotka výkonovej elektroniky	10
487	Ovládač elektrickej parkovacej brzdy	5
488	Ovládacia jednotka vzadu SAM	5
489	Radarový senzor predný s dlhým dosahom	5
490	Viacotáčková pneumatická pumpa so sedadlom	5
491	Ovládač krytu batožinového priestoru	40
492	Reverzibilný navijak pravého núdzového napätia	40
493	Rezerva	–
494	Ovládacia jednotka vzadu SAM	40
495	Vyhrievanie zadného okna	40
496	Reverzibilný navijak ľavého núdzového napätia	40
Relé
S	Relé 15 vnútorné vozidla
T	Relé vyhrievania zadného okna
U	Držiak na nápoje v druhom rade sedadiel a relé zásuviek
V	Relé AdBlue ®
W	Circuit 15R relé
X	1. rada sedadiel / chladnička batožinového priestoru a relé zásuviek
Y	Rezervné relé

Poistková skrinka predbežného motorového priestoru

Výhľad zdola

Výhľad zhora

1 – Pripojenie, obvod 30 “B1”
2 – Pripojenie, obvod 30 nezablokovaný “B2”

Č.	Popis	Amperáže
M3	Hybrid:  elektrické auto	500
	Platné okrem hybridu:  alternátor	500
M1	Hybrid:  elektrické auto	–
	Platné okrem hybridu:  štartér	–
MR5	Elektronická riadiaca jednotka asistencie riadenia	100
MR2	Motor ventilátora	100
M4	Hybrid:  integrovaný riadič prevodovky	100
I1	Rezerva	–
M2	Týka sa dieselového motora:  stupeň výkonu zapaľovania	150
MR1	Poistka motora a modul relé	60
MR3	Rezerva	–
MR4	Platné pre motory 277, 279:  Motor ventilátora	150
I2	Rezerva	–

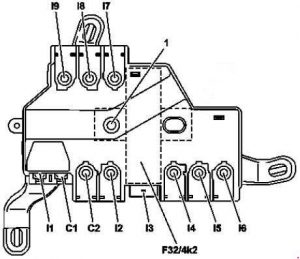

Poistková skrinka vnútri vozidla

F32 / 4k2 – Relé na odpojenie napájania v pokoji

Nr	Popis	Amperáže
I7	Poistková skrinka na pravom stĺpiku A.	125
I2	Modul poistky a relé naľavo	125
C2	Rezerva	–
I8	Rezerva	–
I9	Rezerva	–
I3	Pripojenie relé na odpojenie napájania bez zaťaženia	–
C1	Regulátor ventilátora	40
I1	Riadiaca jednotka elektronického programu stability	40
I4	Rezerva	–
I6	Modul poistky a relé vzadu	60
I5	Poistková skrinka na pravom stĺpiku A.	60

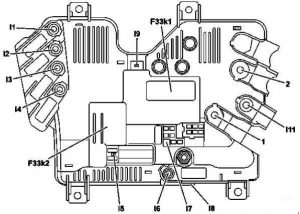

Poistková skrinka

F33k1 – relé
odpojenie F33k2 – dodatočné relé batérie s funkciou ECO štart / stop

Č.	Popis	Amperáže
I3	Rezerva	–
I2	Jednotka riadenia vykurovania predného skla	125
I7	Hybrid:  zariadenie na odpojenie vysokého napätia	7,5
I4	Modul poistiek a relé vzadu	150
I6	Dodatočná batéria s funkciou ECO štart / stop	200
I7	Funkcia ECO štart / stop dodatočnej batérie Jednotka riadenia predná SAM Jednotka riadenia elektronického zámku zapaľovania	10
I1	Rezerva	–
I11	Rezerva	–
I7	Jednotka riadenia predná SAM	10
I8	Funkcia ECO štart / stop pripojenie dodatočného relé batérie	–
I5	Hybrid:  pyrotechnická poistka vysokého napätia aktivovaná jednotkou riadenia systému dodatočného obmedzenia	–
I9	Pripojenie relé na odpojenie	–

O Mercedes-Benz Classe S A217 (2014-2018)

Mercedes-Benz Classe S A217, vyrábaný v rokoch 2014 až 2018, je luxusný kabriolet, ktorý spája eleganciu s výkonnosťou. Tento model je známy svojím sofistikovaným dizajnom a pokročilými technológiami, ktoré poskytujú výnimočný komfort a bezpečnosť. Pod kapotou môže byť vybavený rôznymi motormi, vrátane výkonných benzínových a dieselových jednotiek, ktoré zaručujú hladkú a dynamickú jazdu. Interiér vozidla je navrhnutý s dôrazom na detail, ponúka prémiové materiály a najnovšie technologické inovácie, ktoré zvyšujú zážitok z jazdy.

Schéma poistkovej skrinky Mercedes-Benz Classe S A217

Táto stránka zobrazuje schému poistkovej skrinky pre Mercedes-Benz Classe S A217, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti palubnej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla.
