Mercedes-Benz Classe S w140 (1992-1997) – poistková skrinka

Mercedes-Benz Classe S w140 (1992) – schéma poistkovej skrinky (140545 50 00 SB 10.1.96)

Rok výroby: 1992.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Classe S w140 (1992) je poistka 16 v poistkovej skrinke.

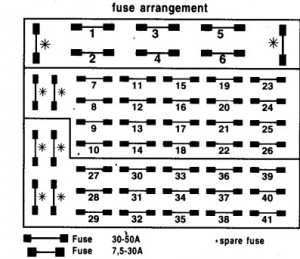

Poistková skrinka predná

Poistka	Amperáže [A]	Farba	Popis
1			Prázdny
2	30	Svietlozelená	Relé, pomocný ventilátor
3			Prázdny
4	40	Jantárová	Štetce
5	40	Jantárová	Poistka napájania, poistková skrinka v zadnej časti
6	40	Jantárová	Vyhrievané zadné sklo (nie pre kupé)
7	10	Červená	Systém umývania skiel / stierače svetlometov
8	7,5	hnedá	Osvetlenie polohy / zadné ľavé + SML
9	7,5	hnedá	Osvetlenie polohy / zadné pravé, osvetlenie evidenčného čísla. + SML
10	7,5	hnedá	Zadné hmlové svetlá
11	7,5	hnedá	Ľavé stretávacie svetlá
12	7,5	hnedá	Pravé stretávacie svetlo
13	7,5	hnedá	Ľavé diaľkové svetlá, indikátor diaľkových svetiel
14	7,5	hnedá	Pravé diaľkové svetlá
15	15	Svietlozelená	Predné kombinované relé, blikač, systém stieračov / umývania skiel, spínač f. vyhrievanie. zadného skla, airbag, signalizácia porúch.
16	10	Červená	Zapaľovač cigariet, svetlo v rukavici
17	20	Žltá	Nástroj. palubná doska, smerovka / výstraha. blikač, osvetlenie stropu, (senzor uhla riadenia)
18	15	Svietlozelená	Automatická klimatizácia (palubný počítač)
19	7,5	hnedá	Prázdny
20	7,5	hnedá	Riadiaca jednotka a kompresor klimatizácie, automatická klimatizácia
21	20	Žltá	Vyhrievanie stieračov / umývania skiel, vonkajšie zrkadlo, tr. olejový chladič, riadiaca jednotka A / C

22	7,5	hnedá	Rádio, kontrola pásov s dvojitou pružinou (vyhrievanie predných sedadiel, palubný počítač)
23	7,5	hnedá	Stop svetlo, spínač ASR, tempomat-tempomat
24	7,5	hnedá	Sada smeroviek, riadiaca jednotka žiaroviek, stropné svetlo magnetická spojka-pumpa vzduchu, ochrana proti oslneniu
25	15	svetlozelená	Kontrola smeroviek, klaksón ventilátorov, cúvacie svetlo, automatická prevodovka
26	10	červená	Hmlové svetlo
27			Prázdne
28	7,5	hnedá	Automatická séria
29	20	žltá	(Prúd zaťaženia, vyhrievanie predných sedadiel)
30	20	žltá	Nastavenie sedadla pamäť, nastavenie volantu / zrkadla. pamäť, nastavenie volantu, nastavenie zrkadiel.
31	30	svetlozelená	(Zadná lavica, opierka hlavy) nie pre Coupé
			(Jednotlivé zadné sedadlo s opierkou hlavy, ľavé) nie pre Coupé
32	30	svetlozelená	(Jednotlivé zadné sedadlo s opierkou hlavy, pravé) nie pre Coupé
	7,5	hnedá	Opierky hlavy zadné ľavé, pravé (iba Coupé)
33			Prázdne
34	7,5	hnedá	Saf. rameno na prenášanie pásu. (coupé), (vyhrievanie predných sedadiel)
35	15	svetlozelená	(Slnečná clona), obvod komfort relé
36			Prázdne
37	30	svetlozelená	Nastavenie predného sedadla ľavého
38	30	svetlozelená	Nastavenie predného sedadla ľavého
39			Prázdne
40	30	svetlozelená	Nastavenie predného sedadla pravého
41	30	svetlozelená	Nastavenie predného sedadla pravého

Poistková skrinka zadná

Poistka	Amperáže [A]	Farba	Popis
1	15	Svietlo zelená	(Klimatizácia zadná)
2	7,5	hnedá	Antivandalizmus, diaľkové ovládanie infračervené, (vyhrievanie zadných sedadiel)
3	20	Žltá	Centrálne zamykanie. syst., systém uzamykania. asist., cig. zapaľovač, zadný
4			Prázdne
5	30	Svietlo zelená	Ovládanie okien
6	30	Svietlo zelená	Ovládanie okien
7	7,5	hnedá	Osvetlenie kozmetického zrkadla zadného
	10	Červená	Osvetlenie kozmetického zrkadla zadného, (chladnička)
8			Prázdne
9	30	Svietlo zelená	(Systém asistencie pri uzamykaní)
10	7,5	hnedá	(Telefón)
11	20	Žltá	Ovládanie okien, osvetlenie batožinového priestoru, centr. systém uzamykania, (stropná lampa / čítanie, zadná)
12	20	Žltá	(Prúd zaťaženia, vyhrievanie zadných sedadiel)
13	30	Svietlo zelená	Čerpadlo paliva
14	25	Biela	(otváracia strecha)
15	25	Biela	Sy / diaľkové ovládanie infračervené, opierky hlavy zadné
16	30	Svietlo zelená	Tuner, zosilňovač, audio systém
17			Prázdne

Mercedes-Benz Trieda S w140 (1997) – schéma poistkovej skrinky

Jediné slovo “Trieda S” znie veľmi exkluzívne. Mercedes od roku 1972 uvádza na trh exkluzívne limuzíny tohto segmentu. Vo svojej kategórii je Mercedes Trieda S najpopulárnejším autom. Model W140 je niečo, čo nám nepochybne pripomína 90. roky. Trieda S je trieda sama o sebe. Elegancia, spoľahlivosť a tak ďalej…

Rok výroby: 1997.

Poistka zapaľovača cigariet (zásuvka napájania) v Mercedes Trieda S w140 (1997) je poistka 16 v poistkovej skrinke.

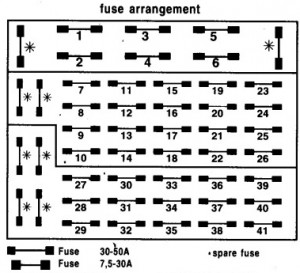

Predná poistková skrinka

Poistka	Amperáže [A]	Farba	Popis
1			Prázdny
2	30	Svietlo zelená	Pomocný ventilátor
3	40	Jantárová	Relé časovanej funkcie, motor stierača
4			Prázdny
5	40	Jantárová	Poistka napájania, poistková skrinka v zadnej časti
6	40	Jantárová	(Elektrická pumpa vzduchu)
7	7,5	hnedá	(Regulácia prietoku svetlometov)
8	7,5	hnedá	Svetlo polohy / zadné ľavé + SML
9	15	Svietlo modrá	Parkovanie / pravý chvost, osvetlenie evidenčného čísla. + SML, systém stierača / postrekovač svetlometov, denné svetlá
10	7,5	hnedá	Zadná hmlová lampa
11	15	Svietlo modrá	Ľavé stretávacie svetlá
12	15	Svietlo modrá	Pravé stretávacie svetlo
13	7,5	hnedá	Ľavé diaľkové svetlá, indikátor diaľkových svetiel
14	7,5	hnedá	Pravé diaľkové svetlá, denné svetlá
15	15	Svietlo modrá	Rádio, kontrola dvojitého pružinového remeňa, zrkadlo na líčenie (vykurovanie sedadla, palubný počítač), predný blikač, stierač / postrekovač – systém, signalizácia poruchy airbagu senzora dažďa
16	15	Svietlo modrá	Zapaľovač cigariet
17	20	Žltá	Prístroj. cluster, smerovka / varovanie o nebezpečenstve. blikač, osvetlenie stropu (senzor uhla riadenia), pre naftu: deaktivácia kľúčom
18	15	Svietlo modrá	Automatická klimatizácia (palubný počítač)
19	7,5	hnedá	Upozornenie na rýchlosť bezpečnostných pásov
20	10	Červená	Riadiaca jednotka a kompresor klimatizácie, automatická klimatizácia, riadiaca jednotka denných svetiel
21	20	Žltá	Vykurovanie stierača / umývanie, vonkajšie zrkadlo, tr. olejový chladič, automatická klimatizácia

22	15	Jasná modrá	Bobiny zapaľovania
23	7,5	hnedá	Stop svetlo, spínač ASR, tempomat-tempomat
24	7,5	hnedá	Sada smeroviek, riadiaca jednotka žiaroviek, osvetlenie stropu denné svetlá, (magnetická vzduchová pumpa), ochrana proti oslneniu
25	15	Jasná modrá	Backip lampa, kontrola prepínacej ventilu automatickej prevodovky HMS-SFI (Motronic), klaksón trúbky
26	10	Červená	Hmlovka
27			Prázdne
28	7,5	hnedá	Automatická anténa
29	20	Žltá	(Prúd zaťaženia, vyhrievanie predných sedadiel)
30	20	Žltá	Nastavenie sedadla pamäť, nastavenie volantu / zrkadla. pamäť, nastavenie volantu, nastavenie zrkadiel,
31	30	Svetlozelená	(Zadná lavica, opierka hlavy) nie pre Coupe
			(Jednotlivé zadné sedadlo s opierkou hlavy, ľavé), nie pre Coupe
32	30	Jasná zelená	(Jednotlivé zadné sedadlo s opierkou hlavy, pravé), nie pre Coupe
	7,5	hnedá	Opierky hlavy zadné ľavé, pravé (len Coupe)
33			Prázdne
34	7,5	hnedá	Saf. rameno na prenášanie pásu. (coupe), (vyhrievanie predných sedadiel)
35	15	Jasná modrá	(Slnečná clona), obvod komfort relé
36			Prázdne
37	30	Jasná zelená	Nastavenie predného sedadla ľavého
38	30	Jasná zelená	Nastavenie predného sedadla ľavého
39			Prázdne
40	30	Jasná zelená	Nastavenie predného sedadla pravého
41	30	Jasná zelená	Nastavenie predného sedadla pravého

Poistková skrinka zadná

Poistka	Amperáže [A]	Farba	Popis
1	15	Jasná modrá	(Klimatizácia zadná)
2	7,5	hnedá	Systém blokovania proti krádeži, diaľkové ovládanie na infračervené žiarenie, (vyhrievanie zadných sedadiel)
3	20	Žltá	Centrálne zamykanie. systém, systém uzamykania. asistencia, cig. zapaľovač cigariet, zadný
4			Prázdny
5	30	Jasná zelená	Ovládanie okien
6	30	Oveľa jasnejšia zelená	Ovládanie okien
7	7,5	hnedá	Osvetlenie kozmetického zrkadla zadného
	10	Červená	Osvetlenie kozmetického zrkadla zadného, (chladnička)
8		Prázdny
9	30	Jasná zelená	(Systém asistencie pri uzamykaní)
10	7,5	hnedá	(Telefón)
11	20	Žltá	Ovládanie okien, osvetlenie batožinového priestoru, systém centrálneho zamykania, (stropná lampa / čítanie, zadná)
12	20	Žltá	(Prúd zaťaženia, vyhrievanie zadných sedadiel)
13	30	Jasná zelená	Čerpadlo paliva
14	25	Biela	(Otvoriteľná strecha)
15	25	Biela	Sy / diaľkové ovládanie na infračervené žiarenie, opierky hlavy zadné
16	30	Jasná zelená	Tuner, zosilňovač, audio systém
17			Prázdny
