Toyota Camry (2001-2006) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Camry (2001–2006), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Toyota Camry (2001-2006) – schéma poistky

Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Camry (2001-2006) je poistka 3 v schéme poistiek v priestore pre cestujúcich.

Schéma poistiek motorového priestoru

Schéma poistiek motorového priestoru
Toyota Camry – schéma poistky – motorový priestor
Č.
Amp [A]
 Poistka Popis
1 100 ALT 2AZ-FE (2002-2003):

“DEF”, “PWR NO.1”, “PWR NO.2”,

“PWR NO.3”, “PWR NO.4”, “STOP”,

“DOOR NO.2”, “OBD”, “PWR SEAT”,

“FUEL OPEN”, “FOG”, “AMP”,

“PANEL”, “TAIL”, “AM1”,

“CIG”, “POWER POINT”, “RAD NO.2”,

“ECU-ACC”, “GAUGE1”, “GAUGE2”,

“ECU-IG”, “WIPER”, “WASHER”,

“HTR (10 A)”, “SEAT HTR”, “SUN-SHADE”
120 ALT 1MZ-FE, 3MZ-FE, 2AZ-FE (2003-2006):

“DEF”, “PWR NO.1”, “PWR NO.2”,

“PWR NO.3”, “PWR NO.4”, “STOP”,

“DOOR NO.2”, “OBD”, “PWR SEAT”,

“FUEL OPEN”, “FOG”, “AMP”,

“PANEL”, “TAIL”, “AM1”,

“CIG”, “POWER POINT”, “RAD NO.2”,

“ECU-ACC”, “GAUGE1”, “GAUGE2”,

“ECU-IG”, “WIPER”, “WASHER”,

“HTR (10 A)”, “SEAT HTR”, “SUN-SHADE”
2 60 ABS NO.1 2002-2003:

Systém proti zablokovaniu;

Systém kontroly trakcie;

Systém kontroly stability;

Systém asistencie pri brzdení.
50 ABS NO.1 2003-2006:

Systém proti zablokovaniu;

Systém kontroly stability;

Systém kontroly trakcie;

Systém asistencie pri brzdení.
3 15 HEAD LH LWR Svetlomet na ľavej strane (tlmené svetlo);

Kombinovaný merací prístroj;

Hmlové svetlo;

Systém multiplexovej komunikácie (BEAN).
4 15 HEAD RH LWR Svetlomet na pravej strane (tlmené svetlo);

Systém multiplexovej komunikácie (BEAN).
5 5 DRL Systém denného svietenia
6 10 A / C Systém klimatizácie
7 – – Nepoužíva sa
8 – – Nepoužíva sa
9 – – Nepoužíva sa
10 40 MAIN Poistky “HEAD LH LWR”, “HEAD RH LWR”,

“HEAD LH UPR”, “HEAD RH UPR” a

“DRL”.
11 40 ABS No.2 Systém proti zablokovaniu;

Systém kontroly stability;

Systém kontroly trakcie;

Systém asistencie pri brzdení.
12 30 RDI Elektrický ventilátor chladenia
13 30 CDS Elektrický ventilátor chladenia
14 50 HTR Systém klimatizácie
15 30 ADJ PDL Pedále s reguláciou výkonu
16 30 ABS No.3 Systém proti zablokovaniu;

Systém kontroly stability;

Systém kontroly trakcie;

Systém asistencie pri brzdení.
17 30 AM2 Systém štartovania;

Poistky “IGN” a “IG2”.
18 10 HEAD LH UPR Svetlomet na ľavej strane (diaľkové svetlo)
19 10 HEAD RH UPR Svetlomet na pravej strane (diaľkové svetlo)
20 5 ST Kombinovaný merací prístroj;

Štartovanie a zapaľovanie.
21 5 TEL Žiadny obvod
22 5 ALT-S Systém nabíjania
23 15 IGN Systém štartovania
Leggere  Toyota Aygo AB40 (2014-2021) – poistková skrinka
24 10 IG2 ABS;

Nabíjanie;

Kombinovaný merací prístroj;

Tempomat;

Automatická prevodovka riadená elektronicky a

indikátor A / T;

Kontrola motora;

Upozornenie na bezpečnostný pás;

SRS;

VSC.
25 25 DOOR1 Systém multiplexovej komunikácie (BEAN);

Ochrana proti krádeži a

kontrola zámku dverí;

Kontrola zámku dverí bezdrôtovo.
26 20 EFI Tempomat;

Automatická prevodovka riadená elektronicky a

indikátor A / T;

Kontrola motora.
27 10 HORN Klaksón
28 30 DCC Poistky “ECU-B”, “RAD NO.1” a “DOME”
29 25 A / F Kontrola motora
30 – – Nepoužíva sa
31 10 ETCS Tempomat, kontrola motora
32 15 HAZ Svetlomet a varovné svetlo
Relé
R1 Nepoužíva sa
R2 Nepoužíva sa
R3 Systém denného svietenia (č. 2)
R4 Systém denného svietenia (č. 3)
R5 Elektrický chladiaci ventilátor (č. 2)
R6 Systém denného svietenia (č. 4)
R7 Pedály s reguláciou výkonu
R8 Elektrický chladiaci ventilátor (č. 3)
R9 MG CLT
R10 Kontrola motora (senzor pomeru vzduch-palivo)
R11 Systém klimatizácie
R12 Štartovanie a zapaľovanie
R13 Svetlomet
R14 Elektrický chladiaci ventilátor (č. 1)
R15 VSV (ventil uzávierky nádrže)
R16 Klaksón
R17 Modul kontroly motora

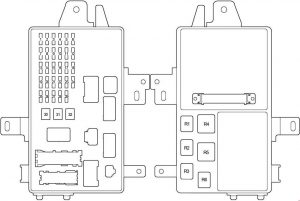

Schéma poistiek oblasti pre cestujúcich

Schéma poistiek oblasti pre cestujúcich
Toyota Camry – schéma poistky – oblast pre cestujúcich
Č.
Amp [A]
 Poistka Popis
1 10 ECU − B ABS;

Klimatizácia automatická;

Kontrola automatického osvetlenia;

Hodiny;

Kombinovaný merací prístroj;

Tempomat;

Automatická prevodovka riadená elektronicky a

indikátor A / T;

Kontrola motora;

Systém imobilizácie motora;

Svetlomet;

Osvetlenie;

Vnútorné osvetlenie;

Pripomienka kľúča;

Systém automatického vypínania svetiel;

Klimatizácia manuálna;

Otvoriteľná strecha;

Systém komunikácie Multiplex (BEAN);

Systém navigácie;

Audio systém;

Elektrické okno;

Upozornenie na bezpečnostný pás;

SRS;

Ochrana proti krádeži a

kontrola zámku dverí;

VSC;

Kontrola zámku dverí bezdrôtovo.
2 7.5 DOME Svetlo spínača zapaľovania;

Vnútorné osvetlenie;

Osobné osvetlenie;

Osvetlenie batožinového priestoru;

Osvetlenie na pozvanie;

Mechanizmus otvárania garážových dverí;

Hodiny;

Displej vonkajšej teploty;

Informačný displej.
3 15 CIG Zapaľovač
4 5 ECU-ACC Hodiny;

Kombinovaný merací prístroj;

Systém komunikácie multiplex (BEAN);

Diaľkové ovládanie zrkadla.
5 10 RAD NO.2 Systém navigácie;

Audio systém.
6 15 POWER POINT Elektrické zásuvky
7 20 RAD NO.1 Systém navigácie, audio systém
8 10 GAUGE1 Indikátory a meracie prístroje;

Hodiny;

Indikátor vonkajšej teploty;

Multifunkčný displej;

Systém zámku prevodovky;

Upozornenia na bezpečnostný pás.
9 10 ECU-IG ABS;

Kontrola automatického svetla;

Svetlomet;

Vnútorné osvetlenie;

Pripomienka kľúča;

Systém automatického vypínania svetiel;

Otvoriteľná strecha;

Systém komunikácie Multiplex (BEAN);

Elektrické okno;

Ochrana proti krádeži a

kontrola zámku dverí;

VSC.
10 25 WIPER Stierač a umývač skiel
11 10 HTR Systém klimatizácie
12 10 MIR HTR Vyhrievanie vonkajšieho spätného zrkadla
13 5 AM1 Systém štartovania
14 15 MGŁA Predné hmlové svetlá
15 15 SUN−SHADE Žiadny obvod
16 10 GAUGE2 Automatické zrkadlo proti oslneniu;

Kompas;

Elektricky otvoriteľná strecha;

Svetlá cúvania;

Indikátory automatickej prevodovky;

Systém automatickej kontroly osvetlenia;

Tempomat.
17 10 PANEL Osvetlenie odkladacej schránky;

Hodiny;

Displej vonkajšej teploty;

Multifunkčný displej;

Osvetlenie prístrojovej dosky;

Osvetlenie prístrojového panelu;

Upozornenie na vypnutie Overdrive.
18 10 TAIL Zadné svetlá;

Svetlá parkovania;

Svetlá evidenčného čísla.
19 20 PWR NO.4 Elektrické okno zadného pasažiera (ľavá strana)
Leggere  Toyota RAV 4 IV (od 2013) – batérie
20 20 PWR NO.2 Systém zamykania dverí predného cestujúceho;

Predné okno cestujúceho.
21 7.5 OBD Integrovaný diagnostický systém
22 20 SEAT HTR Vyhrievanie sedadiel
23 15 WASHER Umývač čelného skla
24 10 FAN RLY Elektrické chladiace ventilátory
25 15 STOP Brzdové svetlá;

Vysoké brzdové svetlo;

Systém proti zablokovaniu;

Systém tempomatu.
26 5 FUEL OPEN Žiadny obvod
27 25 DOOR NO.2 Multiplexový komunikačný systém

(systém automatického zamykania dverí,

systém automatického zamykania dverí,

systém diaľkového ovládania bezdrôtovo).
28 25 AMP Žiadny obvod
29 20 PWR NO.3 Elektrické okno zadného cestujúceho (pravá strana)
30 30 PWR SEAT Elektrické sedadlá
31 30 PWR NO.1 Systém zamykania dverí vodiča;

Elektrické okno vodiča;

Elektricky ovládaná strecha.
32 40 DEF Ohrievač zadného skla
Relé
R1 Hmlové svetlá
R2 Zadné svetlá
R3 Relé príslušenstva
R4 Ohrievač zadného skla
R5 Zapaľovanie
R6 Napájanie okna

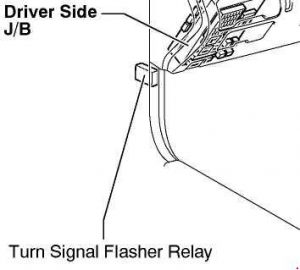

Relé smerovky

Relé smerovky
Toyota Camry – schéma poistky – relé smerovky

Dodatočná poistková skrinka (motorový priestor)

Dodatočná poistková skrinka (motorový priestor)
Toyota Camry – schéma poistky – dodatočná poistková skrinka (motorový priestor)
Č. br
 Amp [A]
 Poistka Popis
1 7.5 ABS Č.4 Systém proti zablokovaniu kolies;

Systém kontroly trakcie;

Systém kontroly stability;

Systém asistencie pri brzdení.
Relé
R1 Nepoužíva sa
R2 ABS CUT
R3 ABS MTR

O Toyota Camry (2001-2006)

Toyota Camry z rokov 2001 až 2006 je známa svojou spoľahlivosťou a komfortom, čo ju robí obľúbenou voľbou medzi rodinnými sedanmi. Tento model ponúka rôzne možnosti motorov, vrátane štvorvalcového motora s objemom 2,4 litra a šesťvalcového motora s objemom 3,0 litra, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. Camry je tiež vybavená priestranným interiérom a množstvom bezpečnostných prvkov, čo prispieva k jej popularite na trhu. Vďaka svojej odolnosti a nízkym nákladom na údržbu je Toyota Camry z tohto obdobia ideálnou voľbou pre tých, ktorí hľadajú spoľahlivé a pohodlné vozidlo.

Leggere  Toyota Yaris III (od 2011) – batérie

Schéma poistkovej skrinky Toyota Camry

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Camry z rokov 2001 až 2006. V tomto vozidle sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať poistky s rovnakou ampérovou hodnotou ako náhradu, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je dôležitou súčasťou elektrického systému vozidla, a preto je nevyhnutné mať prehľad o jej konfigurácii a správnom použití poistiek.
