Toyota Land Cruiser 200 (2007-2017) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Land Cruiser 200 (2007–2017), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.

Toyota Land Cruiser 200 (2007-2017) – schéma poistky

Rok výroby: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Land Cruiser 200 (2007-2017) je poistka 1 v schéme poistiek na prístrojovej doske (strana vodiča).

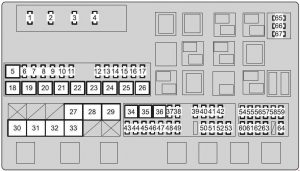

Blok poistiek motorový priestor (do 2013)

Blok poistiek motorový priestor (do 2013)
Toyota Land Cruiser – schéma poistky – motorový priestor
Číslo
 Poistka
 Amp [A]
 Popis
1 A / F 15 Ohrievač klimatizácie
2 HORN 10 Klaksón
3 EFI MAIN 25 Ohrievač EFI;

A / F.
4 IG2 MAIN 30 Vstrekovač;

Zapaľovanie;

Odometer.
5 RR A / C 50 Regulátor ventilátora
6 SEAT-A / C LH 25 Ohrievače sedadiel a ventilátory
7 RR S / HTR 20 Ohrievanie zadných sedadiel
8 DEICER 20 Odmrazovanie predného stierača
9 CDS FAN 25 Ventilátor kondenzátora
10 TOW TAIL 30 Systém zadných svetiel pre ťahanie
11 RR P / SEAT 30 Obvod chýba
12 ALT-CDS 10 Kondenzátor alternátora
13 FR FOG 7.5 Predné hmlové svetlá
14 SECURITY 5 Bezpečnostný klaksón
15 SEAT-A / C RH 25 Ohrievače sedadiel a ventilátory
16 STOP 15 Stop svetlá;

Stop svetlo namontované hore;

Regulátor brzdy;

Prevodník ťahania;

ABS;

VSC;

Hlavná riadiaca jednotka karosérie;

EFI;

Príves.
17 TOW BRK 30 Regulátor brzdy
18 RR AUTO A / C 50 Systém klimatizácie vzadu
19 PTC-1 50 Ohrievač PTC
20 PTC-2 50 Ohrievač PTC
21 PTC-3 50 Ohrievač PTC
22 RH-J / B 50 RH-J / B
23 SUB BATT 40 Ťahanie
24 VGRS 40 VGRS ECU
25 H-LP CLN 30 Čistenie svetlometov
26 DEFOG 30 Odmrazovanie zadného okna
27 HTR 50 Predná klimatizácia
28 PBD 30 Obvod chýba
29 LH-J / B 150 LH-J / B
30 ALT 180 Alternátor
31 A / PUMP N0.1 50 Na DRIVER
32 A / PUMP N0.2 50 Na DRIVER 2
33 MAIN 40 Svetlomet;

Systém denného svietenia;

HEAD LL, HEAD RL, HEAD LH, HEAD RH.
34 ABS1 50 ABS
35 ABS2 30 ABS
36 ST 30 Systém štartovania
37 IMB 7.5 Poistková skrinka kód identifikácie;

Systém inteligentného kľúča;

GBS.
38 AM2 5 Hlavná jednotka ECU
39 D0ME2 7.5 Osvetlenie prázdne;

Horný modul;

Vnútorné osvetlenie zadné.
40 ECU-B2 5 Systém pamäte polohy vodiča
41 AMP 2 30 Audio systém
42 RSE 7.5 Zábava na zadných sedadlách
43 TOWING 30 Ťahanie
44 DOOR NO.2 25 Hlavná jednotka ECU
45 STR LOCK 20 Systém uzamykania riadenia
46 TURN-HAZ 15 Odometer;

Predné smerovky;

Zadné smerovky;

Konvertor ťahania.
47 EFI MAIN2 20 Palivové čerpadlo
48 ETCS 10 EFI
49 ALT-S 5 IC-ALT
50 AMP 1 30 Audio systém
51 RAD N0.1 10 Systém navigácie;

Audio systém.
52 ECU-B1 5 Systém inteligentného kľúča;

Horný modul;

Kontrola sklonu a teleskopického;

Odometer;

Chladič;

ECU brány;

Senzor riadenia.
53 DOME1 5
10 1)		 Systém osvetleného vstupu;

Hodiny.
54 HEAD LH 15 Diaľkové svetlá (ľavé)
55 HEAD LL 15 Stretnutie svetlá (ľavé)
56 INJ 10 Vstrekovač, systém zapaľovania
57 MET 5A Odometer
58 IGN 10 Otvorený obvod;

Systém airbag SRS;

ECU brány;

Systém detekcie pasažierov;

Systém inteligentného kľúča;

ABS;

VSC;

Systém uzamykania riadenia;

GBS.
59 DRL 5 Deň svetlá
60 HEAD RH 15 Diaľkové svetlá (pravé)
61 HEAD RL 15 Stretnutie svetlá (pravé)
62 EFI N0.2 7.5 Systém vstrekovania vzduchu;

Merací prístroj prúdu vzduchu;

EVP VSV;

02 SSR;

KEY OFF PMP;

AI DRIVER;

AI EX VSV;

ACIS VSV.
63 RR A / C N0.2 7.5 Obvod chýba
64 DEF N0.2 5 Odmrazovanie vonkajšieho zrkadla
65 SPARE 5 Rezervná poistka
66 SPARE 15 Rezervná poistka
67 SPARE 30 Rezervná poistka
1) Od roku 2013
Leggere  Toyota Yaris Verso (1999-2005) – poistková skrinka

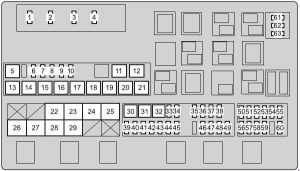

Blok poistiek motorový priestor (od 2014)

Blok poistiek motorový priestor (od 2014)
Toyota Land Cruiser – schéma poistky – motorový priestor
Č.
 Poistka
 Amp [A]
 Popis
1 A / F 15 Ohrievač klimatizácie
2 HORN 10 Klaksón
3 EFI MAIN 25 EFI;

Ohrievač A / F;

Čerpadlo paliva.
4 IG2 MAIN 30 INJ, IGN, MET
5 RR A / C 50 Ovládač ventilátora
6 CDS FAN 25 Ventilátor kondenzátora
7 RR S / HTR 20 Ohrievanie zadných sedadiel
8 FR FOG 7.5 Predné hmlové svetlá
9 STOP 15 Brzdové svetlá;

Brzdové svetlo umiestnené hore;

Ovládač brzdy;

ABS;

VSC;

Hlavná ECU karosérie;

EFI;

Príves.
10 SEAT-A / C LH 25 Ohrievače sedadiel a ventilátory
11 HWD4 30 Obvod chýba
12 HWD3 30 Obvod chýba
13 AHC 50 Obvod chýba
14 PTC-1 50 Ohrievač PTC
15 PTC-2 50 Ohrievač PTC
16 PTC-3 50 Ohrievač PTC
17 RH-J / B 50 RH-J / B
18 SUB BATT 40 Ťahanie
19 VGRS 40 VGRS ECU
20 H-LP CLN 30 Čistenie svetlometov
21 DEFOG 30 Odmlžovanie zadného okna
22 SUB-R / B 100 SUB-R / B
23 HTR 50 Predná klimatizácia
24 PBD 30 Obvod chýba
25 LH-J / B 150 LH-J / B
26 ALT 180 Alternátor
27 A / PUMP N0.1 50 Al DRIVER
28 A / PUMP N0.2 50 Al DRIVER 2
29 MAIN 40 Svetlomet;

Systém denného svietenia;

HEAD LL, HEAD RL, HEAD LH, HEAD RH.
30 ABS1 50 ABS
31 ABS2 30 ABS
32 ST 30 Systém štartovania
33 IMB 7.5 Poistková skrinka kód identifikácie;

Systém inteligentného kľúča;

GBS.
34 AM2 5 Hlavná jednotka ECU
35 DOME2 7.5 Osvetlenie v priestore;

Horný modul;

Osvetlenie vnútorné zadné.
36 ECU-B2 5 Systém pamäte poloha vodiča
37 AMP 2 30 Systém audia
38 RSE 7.5 Zábava na zadných sedadlách
39 TOWING 30 Ťahanie
40 DOOR NO.2 25 Hlavná jednotka ECU
41 STR LOCK 20 Systém uzamykania riadenia
42 TURN-HAZ 15 Odometer, smerovky predné;

Smerovky bočné;

Smerovky zadné, príves.
43 EFI MAIN2 20 Palivové čerpadlo
44 ETCS 10 EFI
45 ALT-S 5 IC-ALT
46 AMP 1 30 Systém audia
47 RAD N0.1 10 Systém navigácie;

Systém audia;

Systém asistencie pri parkovaní.
48 ECU-B1 5 Systém inteligentného kľúča;

Horný modul;

Kontrola sklonu a teleskopická;

Odometer;

Chladič;

ECU brány;

Senzor riadenia.
49 DOME1 10 Systém osvetleného vstupu;

Hodiny.
50 HEAD LH 15 Hlavné svetlomety (ľavé)
51 HEAD LL 15 Hmlové svetlá (ľavé)
52 INJ 10 Vstrekovač, systém zapaľovania
53 MET 5 Odometer
54 IGN 10 Otvorený obvod;

Systém airbag SRS;

ECU brány;

Systém inteligentného kľúča;

ABS;

VSC;

Systém uzamykania riadenia;

GBS.
55 DRL 5 Deň svetlá
56 HEAD RH 15 Hlavné svetlomety (pravé)
57 HEAD RL 15 Hmlové svetlá (pravé)
58 EFI N0.2 7.5 Systém vstrekovania vzduchu;

Merací prístroj prúdu vzduchu.
59 RR A/C NO.2 7.5 Cirkulácia chýba
60 DEF NO.2 5 Rozmrazovanie zrkadla spätného pohľadu vonkajšieho
61 SPARE 5 Rezervná poistka
62 SPARE 15 Rezervná poistka
63 SPARE 30 Rezervná poistka
Leggere  Toyota FJ Cruiser (2006-2017) – poistková skrinka

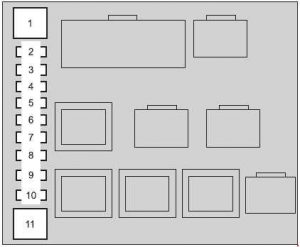

Blok poistiek motorový priestor (poistková skrinka na pravej strane; od 2014)

Blok poistiek motorový priestor (poistková skrinka na pravej strane; od 2014)
Toyota Land Cruiser – schéma poistky – motorový priestor (pravá strana)
Č. br
 Poistka
 Amp [A]
 Popis
1 HWD1 30 Obvod chýba
2 TOW BRK 30 Ovládač brzdy
3 RR P / SEAT 30 Obvod chýba
4 PWR HTR 7.5 Obvod chýba
5 DEICER 20 Odmrazovanie predného stierača
6 ALT-CDS 10 ALT-CDS
7 SECURITY 5 BEZPEČNOSŤ
8 FOTEL A / C RH 25 Vyhrievanie sedadiel a ventilátory
9 Al PMP HTR 10 Vyhrievač čerpadla Al
10 TOW TAIL 30 Systém zadných svetiel pre ťahanie
11 HWD2 30 Obvod chýba

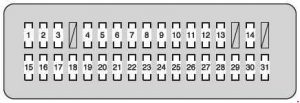

Priradenie poistiek v poistkovej skrinke, prístrojová doska na strane vodiča

Priradenie poistiek v poistkovej skrinke, prístrojová doska na strane vodiča
Toyota Land Cruiser – schéma poistky – prístrojová doska (strana vodiča)
Č.
 Poistka
 Amp [A]
 Popis
1 CIG 15 Zapaľovač cigariet
2 BK / UP LP 10 Svetlá cúvania;

Príves.
3 ACC 7.5 Audio systém;

Skupina viacúčelového displeja;

ECU brány;

ECU hlavného tela;

ECU zrkadla;

Zábava na zadných sedadlách;

Systém inteligentného kľúča;

Hodiny.
4 PANEL 10 Štvorkolka;

Popolník;

Zapaľovač cigariet;

Regulátor brzdy;

Chladnička;

Tempomat;

Centrálny blok diferenciálu;

Skupina displeja;

Vyhrievanie sedadla;

Systém klimatizácie;

Osvetlenie odkladacej schránky;

Výstražné svetlá;

Audio systém;

Spínač čistenia svetlometov;

Inverter;

Systém pamäte polohy riadenia;

Spínače vonkajších zrkadiel;

Horný modul;

Senzor náklonu airbagu;

Spínač airbagu;

Spínač páky prevodovky;

Spínače volantu;

Spínač VSC OFF;

Spínač konzoly.
5 ECU-IG N0.2 10 Systém klimatizácie;

Vyhrievač;

Horný modul;

ABS;

VSC;

Senzor riadenia;

Senzor náklonu smerového a senzor G;

Hlavná jednotka ECU;

Stop svetlá;

Otvoriteľná strecha;

Hodiny;

Zrkadlo ECU.
6 WINCH 5 Kruh chýba
7 A / C IG 10 Kondenzátor;

Ventilátor kondenzátora;

Kompresor kondenzátora;

Odľadzenie zadného okna a

vonkajšieho zrkadla;

Systém klimatizácie.
8 TAIL 15 Zadné svetlá;

Svetlá evidenčného čísla;

Predné hmlové svetlá;

Bočné pozičné svetlá vpredu;

Bočné pozičné svetlá vzadu;

Svetlá parkovania.
9 WIPER 30 Stierač predného skla
10 WSH 20 Striekací systém predného skla
11 RR WIPER 15 Stierač a striekací systém zadného okna
12 4WD 20 4WD
13 LH-IG 5 Alternátor;

Vyhrievanie sedadla;

Odľadzenie stierača predného skla;

Predný bezpečnostný pás;

Výstražné svetlá;

Inverter;

Spínač páky prevodovky.
14 ECU-IG N0.1 5 ABS;

VSC;

Systém sklopného a teleskopického riadenia;

ECU brány;

Systém zamykania prevodovky;

Tempomat;

Bezpečnostný pás pred kolíziou;

Čistenie svetlometov;

Skupina viacúčelového displeja;

Systém pamäte polohy riadenia;

Systém asistovaného zamykania dverí.
15 S/ROOF 25 Otvoriteľná strecha
Leggere  Toyota Aurion XV40 (2006-2012) – poistková skrinka
16 RR DVERE PRAVÉ 20 Elektrické okná
17 MIR 15 Zrkadlo ECU;

Rozmrazenie vonkajšieho zrkadla.
18 RR DVERE ĽAVÉ 20 Elektrické okná
19 FR DVERE ĽAVÉ 20 Elektrické okná
20 FR DVERE PRAVÉ 20 Elektrické okná
21 RR HMLOVÉ 7.5 Kruhový obvod chýba
22 A / C 7.5 Systém klimatizácie
23 AM1 5 Kruhový obvod chýba
24 Tl & TE 15 Ovládanie sklonu a teleskopické
25 FR P/SEDADLO PRAVÉ 30 Elektrická stolička
26 PWR ZÁSUVKA 15 Zásuvka napájania
27 OBD 7.5 Diagnostika na palube
28 PSB 30 Bezpečnostný pás pred kolíziou
29 DVERE Č.1 25 Hlavná jednotka ECU
30 FR P/SEDADLO ĽAVÉ 30 Elektrická stolička
31 INVERTOR 15 Inverter

Priradenie poistiek v poistkovej skrinke, prístrojová doska na strane cestujúceho

Priradenie poistiek v poistkovej skrinke, prístrojová doska na strane cestujúceho
Toyota Land Cruiser – diagram poistky – prístrojová doska (strana cestujúceho)
Č.
 Poistka
 Amp [A]
 Popis
1 RSFLH 30 Obvod chýba
2 B / DR CLSR RH 30 Obvod chýba
3 B / DR CLSR LH 30 Obvod chýba
4 RSF RH 30 Obvod chýba
5 DOOR DL 15 Obvod chýba
6 AHC-B 20 Obvod chýba
7 TEL 5 Multimédiá
8 TOW BK / UP 7.5 Ťahanie
9 AHC-B N0.2 10 Obvod chýba
10 ECU-IG N0.4 5 Systém upozornenia na tlak v pneumatikách
11 SEAT-A/C FAN 10 Ventilátory
12 SEAT-HTR 20 Vyhrievanie sedadla
13 AFS 5 Obvod chýba
14 ECU-IG N0.3 5 Systém tempomatu
15 STRG HTR 10 Systém vyhrievania volantu
16 TV 10 Skupina viacerých displejov

O Toyota Land Cruiser 200 (2007-2017)

Toyota Land Cruiser 200, vyrábaný v rokoch 2007 až 2017, je známy svojou robustnosťou a spoľahlivosťou, čo ho robí ideálnym pre náročné terény a dlhé cesty. Tento model ponúka rôzne motorizácie, vrátane výkonných benzínových a dieselových motorov, ktoré zabezpečujú dostatočný výkon a efektívnosť. Interiér vozidla je priestranný a pohodlný, s modernými technológiami a prvkami luxusu, ktoré zvyšujú komfort cestovania. Land Cruiser 200 je vybavený pokročilými systémami pohonu všetkých kolies, čo zaručuje vynikajúcu trakciu a stabilitu na rôznych povrchoch.

Schéma poistkovej skrinky Toyota Land Cruiser 200

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Land Cruiser 200, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti palubnej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických zariadení vo vozidle.

Post correlati:

  1. Toyota Auris Hybrid Touring Sports (2013-2016) – poistková skrinka
  2. Toyota Avensis I (T22) (1997-2003) – batérie
  3. Toyota GT 86 Coupe (od 2012) – batérie
  4. Toyota Yaris XP90 (2005-2013) – poistková skrinka
  5. Toyota Prius XW10 (1997-2003) – poistková skrinka
  6. Toyota Highlander XU20 (2000-2007) – poistková skrinka
  7. Toyota FJ Cruiser (2006-2017) – poistková skrinka
  8. Toyota Sienna XL10 (1998-2003) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
