Toyota Yaris Verso (1999-2005) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Yaris Verso (1999–2005), informácie o polohe panelov poistiek vnútri auta a priradenie každej poistky (rozloženie poistiek).

Toyota Yaris Verso (1999-2005) – schéma poistkovej skrinky

Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Yaris Verso (1999-2005) je poistka 9 v poistkovej skrinke v kabíne.

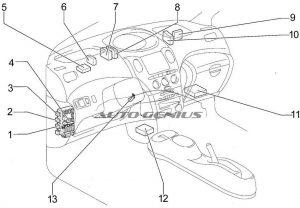

Kabína

1. Relé predných svetlometov hmlových svetiel
2. Relé odvlhčovača
3. Relé zadného svetla
4. Poistková skrinka
5. Bezdrôtový prijímač na ovládanie zamykania dverí
6. Aktívne relé svetla
7. Relé denných svetiel
8. Relé ovládania zamykania dverí
9. Zosilňovač klimatizácie
10. Zosilňovač PTC
11. Motor a ECU ECT (A / T) alebo ECU motora (M / T)
12. Skupina senzora centrálneho airbagu
13. Zosilňovač transpondérovej kľúče

Poistková skrinka kabíny

Č.	Poistka	Amp [A]	Popis
1	GAUGE	10	ABS; Klimatizácia; Svetlo cúvania; Nabíjanie; Kombinovaný merač; Ovládanie zámku dverí; Dvojitý zámok; ECT; Ovládanie motora; Svetlomet (s dennými svetlami); Hlasový signál svetla; Otvorená strecha; Elektrické okno; Blokovanie prevodovky; Signálna a varovná lampa; Bidirekčný ohrievač; Bezdrôtové ovládanie zámku dverí.
2	DEF RLY	10	Odvlhčovač zadného okna a ohrievač zrkadla
	DEF	20	Odvlhčovač zadného okna a ohrievač zrkadla
3	D / L	25	Dvojitý zámok; Bezdrôtové ovládanie zámku dverí.
4	TAIL	7,5	Predný svetlomet s hmlovými svetlami; Svetlomet; Nastavenie úrovne svetelného lúča; Hlasový signál svetla; Zadný svetlomet s hmlovými svetlami; Zadné svetlo a osvetlenie.
5	–	–	–
6	WIPER	20	Predné stierače a umývač; Zadné stierače a umývač; Ovládanie zámku dverí.
7	ECU-B	7,5	Svetlomet; Zadný svetlomet s hmlovými svetlami.
8	FOG	15	Predný svetlomet s hmlovými svetlami
9	ACC	15	Zapaľovač cigariet; Hodiny; Kombinovaný merač; Hlasový signál osvetlenia; Multifunkčný displej; Napájacia zásuvka; Rádio a prehrávač; Diaľkové ovládanie zrkadla.
10	ECU-IG	7,5	ABS, alebo Vnútorné osvetlenie; Multifunkčný displej; PTC ohrievač; Ventilátor chladiča a ventilátor kondenzátora; SRS; Bidirekčný ohrievač.
11	OBD	7,5	Systém diagnostiky na palube

12	HAZ	10	Smerovky a svetlo upozornenia
13	AC	7,5	Klimatizácia; Obojsmerný ohrievač.
14	S-HTR	10	Ohrievač sedadla
15	–	–	–
16	STOP	10	ECT; Kontrola motora; Blokovanie prevodovky; Svetlo stop.
17	AM1	50	Poistky “ACC”, “GAUGE”, “DEF” (“DEF RLY”), “S-HTR”, “WIPER” a “ECU-IG”.
18	POWER	30	Otvoriteľná strecha; Elektrické okno
19	HTR	40	Klimatizácia; Obojsmerný ohrievač.
20	DEF	30	Odvlhčovač zadného okna a ohrievač zrkadla
Relé
R1	Ohrievač
R2	Smerovky
R3	Napájanie
R4	Relé na otvorenie obvodu (C / OPN)

1. Relé a poistka strešného okna.

Motorový priestor

1. Bloky poistiek
2. Prídavná poistková skrinka
3. Poistková skrinka
4. Aktivátor ABS s ECU

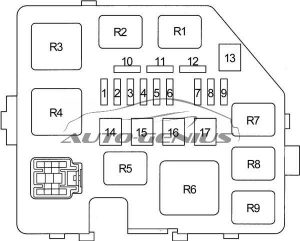

Poistková skrinka motorového priestoru

Č.	Poistka	Amp [A]	Popis
1	DOME	15	Hodiny; Kombinovaný počítadlo; Dvojitá blokácia; Svetlomet; Vnútorné osvetlenie; Zvukový signál svetla; Multifunkčný displej; Rádio a prehrávač; Bezdrôtová kontrola zamykania dverí.
2	EFI	15	ECT; Kontrola motora; Systém imobilizácie motora.
3	HORN	15	Klaksón
4	AM2	15	Nabíjanie; Kombinovaný počítadlo; ECT; Kontrola motora; Multifunkčný displej; SRS; Štartovanie a zapínanie.
5	ST	30	Štartovanie a zapínanie
6	–	–	–
7	H-LP LH	10	Svetlomet vľavo; Nastavenie úrovne predných svetlometov (s denným svetlom).
	H-LP LO LH	10	Svetlomet vľavo; Nastavenie úrovne predných svetlometov (s denným svetlom).
8	H-LP RH	10	Svetlomet vpravo; Nastavenie úrovne predných svetlometov (s denným svetlom).
	H-LP LO RH	10	Svetlomet vpravo; Nastavenie úrovne predných svetlometov (s denným svetlom).
9	P / POINT	15	Napájacia zásuvka
10	–	–	Rezerva
11	–	–	Rezerva
12	–	–	Rezerva

13	–	–	–
14	–	–	–
15	RDI	30	Ventilátor chladiča a ventilátor kondenzátora
16	HTR SUB1	50	Ohrievač PTC
17	–	–	–
Relé
R1	Elektrický chladiaci ventilátor
R2	Elektrický chladiaci ventilátor
R3	Motor na štartovanie
R4	–
R5	Zásuvka napájania
R6	Ohrievač PTC
R7	EFI
R8	Magnetická spojka (A / C)
R9	Klakson

Poistková skrinka pridavná

Č.	Poistka	Amp [A]	Popis
1	H-LP HI RH	10	Svetlomet (s dennými svetlami)
2	H-LP HI LH	10	Kombinovaný merací prístroj; Svetlomet (s dennými svetlami).
Relé
R1	Svetlomet
R2	Stmievač (DIM)
R3	–

Bloky poistiek

Nr	Poistka	Amp [A]	Popis
1	HLAVNÁ	60	“EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H-LP LH”, “H-LP RH”, “H-LP LH (HI)”, “H-LP RH (HI)”, “ H-LP LH (LO)” a “H-LP RH (LO)”.
2	–	–	–
3	ALT	120	“ECU-B”, “TAIL”, “D / L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1”, “POWER”, “STOP”, “DEF”.
4	ABS	60	Systém prevencie zablokovania kolies
