Toyota Prius XW10 (1997-2003) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Prius XW10 (1997–2003), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Toyota Prius XW10 (1997-2003) – schéma poistkovej skrinky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Prius XW10 (1997-2003) je poistka 28 v poistkovej skrinke na prístrojovej doske.

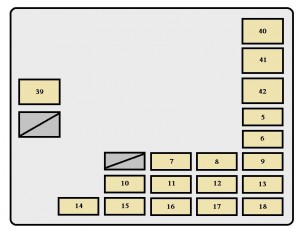

Motorový priestor

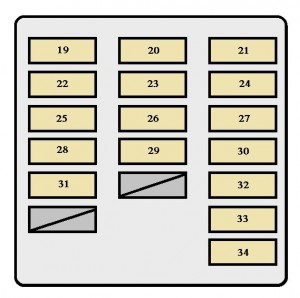

Prístrojová doska

Batožinový priestor

Poistky

Poistka		Amp [A]	Popis
1	ABS NO.4	10	Systém prevencie zablokovania kolies
2	HTR No.1	30	Systém klimatizácie
3	HTR No.2	30	Systém klimatizácie
4	DRL	7,5	Systém denného svietenia
5	CDS FAN	30	Systém klimatizácie
6	HORN	10	Klakson
7	HEAD HI (RH) (len vozidlá so systémom denného svietenia)	10	Pravý svetlomet (diaľkové svetlo)
8	AM2	15	Impianto štartovania; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Systém imobilizácie hybridného vozidla.
9	THRO	15	Elektronický systém riadenia škrtacej klapky
10	HEAD (RH) (vozidlá bez systému denného svietenia)	10	Pravý svetlomet
	HEAD LO (RH) (vozidlá so systémom denného svietenia)
11	HEAD HI (LH) (vozidlá so systémom denného svietenia)	10	Ľavý svetlomet (diaľkové svetlo)
12	BATT FAN	10	Ventilátor chladenia batérie
13	ABS NO.3	20	Hydraulický zosilňovač bŕzd
14	HV	20	Hybridný systém
15	EFI	15	Impianto viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania.
16	HEAD (LH) (vozidlá bez systému denného svietenia)	10	Ľavý svetlomet
	HEAD LO (LH) (vozidlá so systémom denného svietenia)
17	DOME	15	Audio systém, v Informačný displej; Vnútorné osvetlenie; Osvetlenie batožinového priestoru; Systém ovládania okien; Systém bezdrôtového diaľkového ovládania.
18	TURN-HAZ	10	Smerovky; Výstražné svetlá.
19	PANEL	5	Audio systém; Osvetlenie popolníka; Systém kontroly úrovne predných svetiel; Výstražné svetlá.

20	GAUGE	10	Kontrolka a indikátory; Výstražné svetlo; Odmlžovač zadného skla; Indikátor pripomienky na servis a akustické signály upozornenia; Svetlo cúvania; Systém ovládania okien; Systém klimatizácie.
21	HTR	10	Systém klimatizácie
22	TAIL	7,5	Svetlá na polohe; Zadné svetlá; Svetlá evidenčného čísla; Bočné obrysové svetlá.
23	ECU – IG	5	Klimatizácia; Systém prevencie zablokovania kolies počas brzdenia; Elektrické posilňovanie riadenia; Systém denných svetiel.
24	STOP	15	Brzdové svetlá; Brzdové svetlá s vysokým montážnym bodom; Systém proti zablokovaniu.
25	ACC	10	Kontrolka systému proti zablokovaniu; Hodiny; Audio systém; Informačný displej; Systém blokovania prevodovky.
26	WIPER	30	Stierač predného skla
27	ECU – B	7,5	Klimatizácia; Systém denných svetiel; Elektrické posilňovanie riadenia; Systém imobilizácie hybridného vozidla.
28	CIG	15	Napájacia zásuvka; Zapaľovač cigariet.
29	WASHER	15	Čerpadlo umývača skiel
30	OOR	30	Systém elektrického zamykania
31	SRS ACC	10	Airbag SRS; Pretiahovače bezpečnostných pásov.
32	OBD II	7,5	Chýbajúci obvod
33	PWR1	20	Systém ovládania okien
34	AM1	5	Poistky “ACC”, “CIG”, “SRS ACC”, “WASHER”, “HTR”, “WIPER”, “ECU – IG” a “GAUGE”
35	DC / DC – S	5	Inverter a konvertor
36	HTR No. 3	50	Systém klimatizácie
37	EMPS	50	Elektrické posilňovanie riadenia
38	ABS NO.1	40	Systém prevencie zablokovania kolies
39	MF HEAD	30	Systém denných svetiel
40	HTR	50	Systém klimatizácie
41	RDI	30	Elektrický chladiaci ventilátor
42	ABS NO.2	30	Hydraulický posilňovač bŕzd

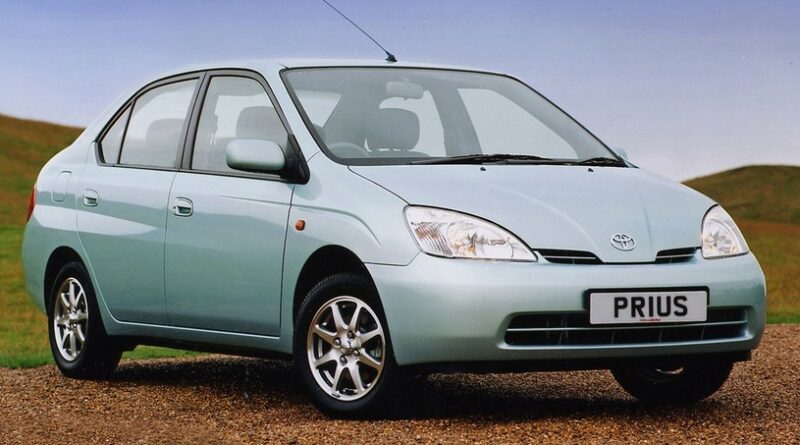

O Toyota Prius XW10 (1997-2003)

Toyota Prius XW10, vyrábaný v rokoch 1997 až 2003, je prvým modelom v rade hybridných vozidiel Prius. Tento revolučný automobil kombinuje benzínový motor s elektrickým pohonom, čím ponúka efektívnu spotrebu paliva a znížené emisie. Prius XW10 je vybavený 1,5-litrovým benzínovým motorom spojeným s elektrickým motorom, čo poskytuje celkový výkon približne 70 kW. Interiér vozidla je navrhnutý s dôrazom na komfort a moderné technológie, vrátane digitálneho displeja, ktorý informuje vodiča o spotrebe energie a stave batérie. Prius XW10 je považovaný za priekopníka v oblasti hybridných technológií a získal si obľubu vďaka svojej spoľahlivosti a ekologickým vlastnostiam.

Schéma poistkovej skrinky Toyota Prius XW10

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Prius XW10, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických komponentov vozidla. V tomto modeli sa poistková skrinka nachádza typicky v motorovom priestore a v interiéri vozidla, pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je kľúčové pre správnu údržbu. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je dôležitou súčasťou vozidla, ktorá zabezpečuje ochranu pred preťažením a skratmi v elektrickom systéme.
