Toyota Sienna XL10 (1998-2003) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Sienna XL10 (1998–2003), informácie o polohe panelov poistiek vo vnútri auta a priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Toyota Sienna XL10

Vzťahuje sa na nové vozidlá v rokoch:

1998, 1999, 2000.

Kabína

Číslo	Amperáž [A]	Popis
17	10 A	Systém klimatizácie, odmrazovač zadného okna
18	10 A	Ukazovatele a meradlá, pripomienkové ukazovatele na servis a zvukové signály (okrem kontrolky vybitia a otvorených dverí), elektrické okná, systém denných svetiel, núdzové svetlá
19	20A/25A	Stierače a umývač čelného skla (1998-1999 – 20A; 2000 – 25A)
20	10 A	Systém vstrekovania paliva multipoint/sekvenciálne, odmrazovač vonkajšieho zrkadla
21	15A	Tempomat, systém proti zablokovaniu, zamykanie cez bezdrôtový diaľkový ovládač, systém proti krádeži
22	5A	Ukazovatele a meradlá, systém airbagov SRS, napínače bezpečnostných pásov, systém vstrekovania paliva multipoint/sekvenciálne
23	15A	Brzdové svetlá, tempomat, brzdové svetlo umiestnené vysoko, zadné svetlá
24	10 A	Svetlá na polohu, predné obrysové svetlá, svetlá evidenčného čísla, zadné svetlá
25	15A	Elektrické zadné okná
26	7,5A	Systém palubnej diagnostiky

27	15A	Pri bode napájania
28	5A	Smerovky a meracie prístroje, systém airbag SRS, napínače bezpečnostných pásov, systém vstrekovania paliva multipoint/sekvenciálne
29	20A	Systém zamykania dverí, systém odstrašovania proti krádeži
30	7,5A	Indikátor a počítadlo, audio systém pre auto, hodiny, systém klimatizácie, kontrola osvetlenia prístrojovej dosky, vyhrievanie zadného skla, automatická prevodovka riadená elektronicky, núdzové svetlá, svetlá polohy
31	7,5A	Smerovky, núdzové blikače
32	7,5A	Audio systém pre auto
33	15A	Zapaľovač cigariet, hodiny, elektrická kontrola zrkadla, systém airbag SRS, napínače bezpečnostných pásov, cúvacie svetlá, systém proti krádeži
34	5A	Systém klimatizácie
43	30A	Vyhrievanie zadného skla
44	40A	Poistka “INP”
45	30A	Elektrické okná, elektricky otvárateľná strecha, elektrické sedadlo, elektricky posuvné dvere, poistka “PWR-VENT”

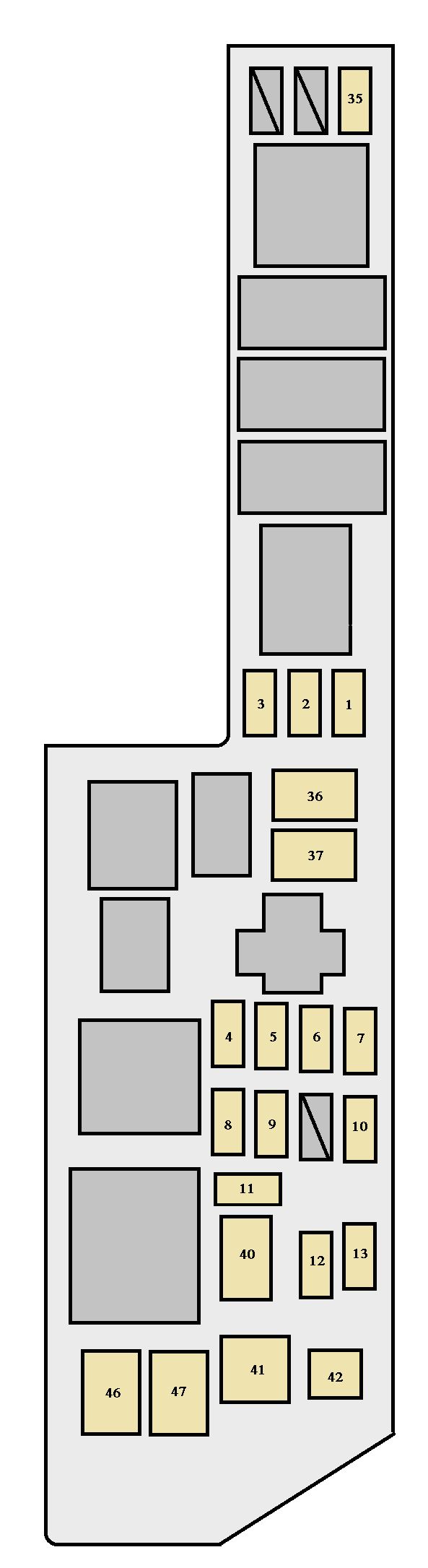

Schéma poistiek motorový priestor #1

Číslo	Amperáže [A]	Popis
1		Poistka rezervy
2		Poistka rezervy
3		Poistka rezervy
4	5A	Systém nabíjania
5	15A	Svetlomet pravý
6	15A	Systém vstrekovania paliva multipoint/sekvenciálne
7	10 A	Klaksón, systém proti krádeži
8	10 A	Núdzové smerovky
9	30A	Poistky “IGN” a “STARTER”
10	15A	Svetlomet ľavý

11	20A	Audio systém pre auto
12	10 A	Hodiny, osobné osvetlenie, osvetlenie kozmetického zrkadla, osvetlenie stropu v dverách, osvetlenie batožinového priestoru, kontrolka otvorených dverí, kontrolka spínača zapaľovania, systém proti krádeži, systém denného svietenia, vnútorné osvetlenie
13	10 A	Tempomat, kontrolka airbagu SRS, elektricky posuvné dvere
35	25A	Systém EFI
38	30A/40A	Elektrické chladiace ventilátory (s ťahovým balíkom – 40A; bez ťahového balíka – 30A)
39	30A/40A	Elektrické chladiace ventilátory (s ťahovým balíkom – 40A; bez ťahového balíka – 30A)
40	40A	Poistky “DRL”, “H-LP RH” a “H-LP LH”
41	40A	Systém klimatizácie vzadu
42	50A	Systém klimatizácie
46	140A	Systém nabíjania, poistky “FL ABS”, “INP”, “HTR” a “R/RA/C”
47	100A	Poistky “AM1” a “DEF”

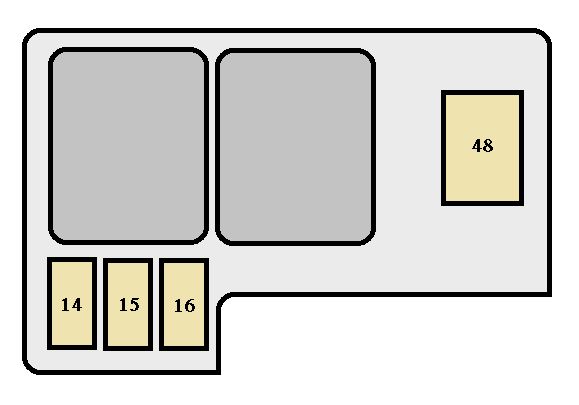

Schéma poistiek motorový priestor č. 2

s DRL (systém denného svietenia)

bez DRL

Číslo	Amperáže [A]	Popis
14	5A	Systém denného svietenia
15	10 A	Ľavý svetlomet (tlmené svetlo)
16	10 A	Pravý svetlomet (tlmené svetlo)
48	60A	Systém prevencie zablokovania kolies



O Toyota Sienna XL10 (1998-2003)

Toyota Sienna XL10, vyrábaná v rokoch 1998 až 2003, je prvou generáciou obľúbeného minivanu od japonskej automobilky Toyota. Tento model bol navrhnutý s dôrazom na rodinné potreby, ponúkajúc priestranný interiér a pohodlné sedenie pre až sedem pasažierov. Sienna XL10 bola vybavená spoľahlivým motorom V6 s objemom 3,0 litra, ktorý poskytoval dostatočný výkon pre každodenné jazdy aj dlhšie cesty. Vďaka svojej robustnej konštrukcii a dôrazu na bezpečnosť sa tento model stal populárnym medzi rodinami, ktoré hľadali spoľahlivé a praktické vozidlo.

Schéma poistkovej skrinky Toyota Sienna XL10

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Sienna XL10. V tomto vozidle sa poistková skrinka nachádza na dvoch hlavných miestach: pod kapotou v motorovom priestore a v interiéri vozidla, zvyčajne pod prístrojovou doskou. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej obsahu a správne ju udržiavať.
