Toyota Camry XV20 (1996-2001) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Camry XV20 (1996–2001), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.
Schéma poistiek a relé – Toyota Camry (XV20)
Vzťahuje sa na nové vozidlá v rokoch:
1996, 1997, 1998, 1999, 2000, 2001.

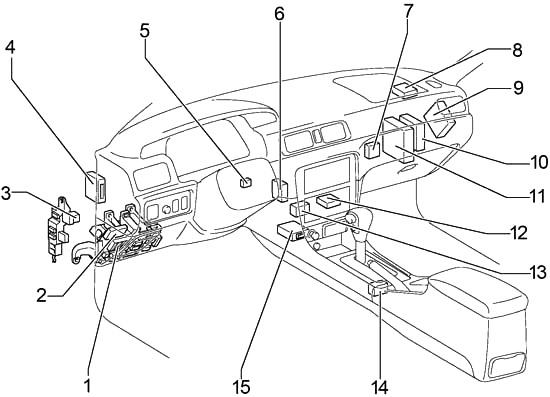

Kabína
- Poistková skrinka
- Integrované relé
- Aktivuje smerovku
- ECU tempomatu
- Zosilňovač transpondérovej kľúče
- Relé denného svietenia (hlavné)
- Zosilňovač klimatizácie (manuálna klimatizácia)
- ECU systému proti krádeži
- ECU ABS (ABS a ECU trakcie)
- Stereo zosilňovač
- Modul riadenia motora
- Jednotka riadenia klimatizácie (automatická klimatizácia)
- ECU zámku dverí bez kľúča
- ECU zámku prevodovky
- Jednotka senzora centrálneho airbagu

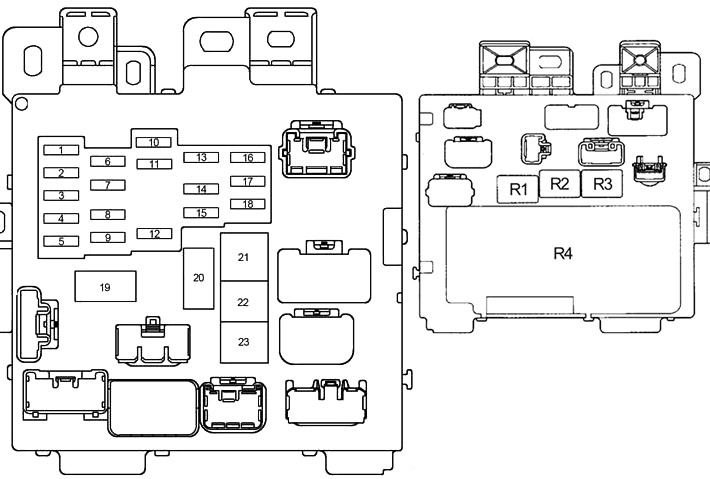

Schéma poistkovej skrinky v kabíne
Panel poistiek sa nachádza za odkladacou schránkou na strane vodiča palubnej dosky.
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 20 | Vyhrievanie sedadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Systém klimatizácie, odmrazovač zadného skla, systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Indikátory a merače, svetlá cúvania, tempomat, systém nabíjania, systém kontroly trakcie, systém denných svetiel, elektrické ovládanie okien, indikátory pripomienky údržby a akustické varovné signály | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | 1996-1998: Stierače a umývače čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 1999-2001: Stierače a umývače čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Odmrazovač vonkajšieho zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15 | Tempomat, systém proti zablokovaniu, anténa napájania, systém airbagov SRS, predpínače bezpečnostných pásov, systém proti krádeži, systém kontroly zámku prevodovky, systém kontroly trakcie, systém denných svetiel, zámok so systémom diaľkového ovládania bezdrôtovo, systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | Indikátory a merače, systém nabíjania, systém airbagov SRS, predpínače pásov, systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Brzdové svetlá, tempomat, brzdové svetlo umiestnené vysoko, systém proti zablokovaniu, systém kontroly zámku prevodovky, systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Parkovacie svetlá, svetlá evidenčného čísla, zadné svetlá, bočné predné obrysové svetlá, systém denných svetiel, systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | Pri napájacom bode | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Systém diagnostiky na palube | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 15 | Hmlové svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Indikátory a merače, systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25 | Systém zamykania dverí, systém proti krádeži, systém kontroly dverí nádrže; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | Smerovka a merač, audio systém, zapaľovač cigariet, osvetlenie odkladacej schránky, hodiny, kontrola osvetlenia prístrojovej dosky, indikátory pripomienky údržby, osvetlenie ovládacieho panela klimatizácie, osvetlenie popolníka, núdzový blikač, systém denného svietenia, systém kontroly vyhrievania sedadiel, sbrinátor zadného okna, systém automatickej prevodovky riadenej elektronicky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 7,5 | Núdzový blikač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Audio systém, anténa napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 15 | Zapaľovač cigariet, systém kontroly zamykania prevodovky, kontrola elektrických zrkadiel, systém proti krádeži, systém motorického zamykania dverí, systém airbagov SRS, predpínače bezpečnostných pásov, sbrinátor vonkajších zrkadiel, systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | – | Filter hluku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | – | Filter hluku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 40 | Sbrinátor zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 30 | Systém kontroly elektrických okien, elektrické sedadlá, elektricky otvárateľná strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 40 | 1996-1999: Produkt na čistenie svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2000-2001: poistky “POWER-OUTLET”, “CIG”, “RAD-2”, “TURN”, “WIPER”, “ECU-IG”, “GAUGE” a “HEATER” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Napájanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Sbrinátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Integračné relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

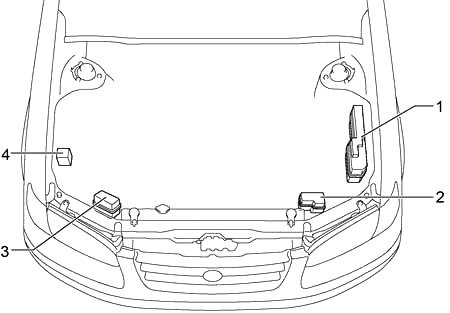

Motor
- Poistková skrinka
- Dodatočná poistková skrinka (ľavá)
- Dodatočná poistková skrinka (pravá)
- Aktivátor ABS a ECU

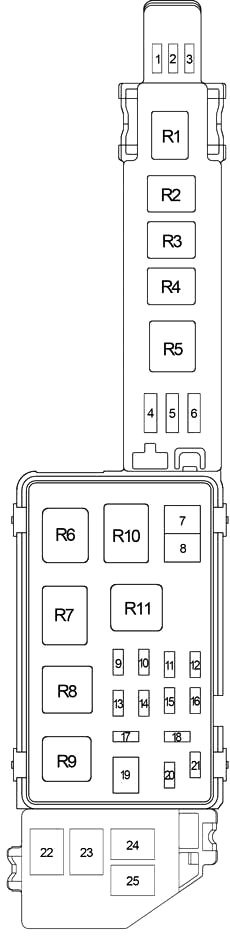

Schéma poistkovej skrinky v motorovom priestore
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 25 | 1999-2001: senzor A/F | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Poistka rezervy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Elektrické chladiace ventilátory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Elektrické chladiace ventilátory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 15 | 1996-1999: Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2000-2001: Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Klaksón, systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | 1996-1999: Núdzový blikač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2000-2001: Núdzové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 30 | Smerovka a merač, systém airbagov SRS, predpínače pásov SEAT, systém vstrekovania paliva viacbodový/sekvenciálny, poistky “IGN” a “STARTER” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | 1996-1999: Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2000-2001: Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 40 | 1996-1998: TESTA (RH-HI), TESTA (RH-LO) poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1999: TESTA RH (UPR), TESTA RH, poistky H-LP RH (LWR) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2000-2001: TESTA RH (UPR), TESTA (RH), H-LP RH (LWR) a TESTA (LH) poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 | Systém proti krádeži, systém denného svietenia, hodiny, zámok s bezdrôtovým ovládacím systémom, osvetlenie spínača na štartovanie, osobné osvetlenie, osvetlenie batožinového priestoru, elektricky otvárateľná strecha, vnútorné osvetlenie, osvetlenie zrkadla na líčenie, osvetlenie na dverách, systém elektrického zamykania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 7,5 | 1996-1997: Tempomat, systém proti zablokovaniu, systém airbagov SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 1998-2001: Tempomat, systém proti zablokovaniu, systém airbagov SRS, predpínače bezpečnostných pásov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 100 | Poistky “RDI” a “CDS” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 50 | Poistky “AM1” a “A/C” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 30 | Žiadny obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | MG CLT | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | CIR OPN | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Elektrický ventilátor chladenia (č.2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Elektrický ventilátor chladenia (č.3) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Hlavné | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | EFI | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | Svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Štartér | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Elektrický ventilátor chladenia (č.1) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

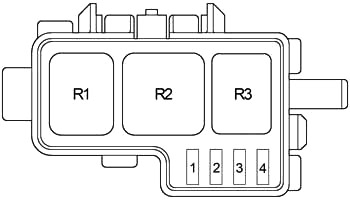

Poistková skrinka pridavná (DRL)
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Systém denného svietenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Ľavý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Pravý svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | TMA | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Systém denného svietenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | A/F HTR | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka prídavná (ABS)
| Číslo | Amperi [A] | Popis |
| 1 | 60 | ABS |
| Relé | ||
| R1 | Motor ABS | |
| R1 | ABS SOL | |
O Toyota Camry XV20 (1996-2001)
Toyota Camry XV20, vyrábaná v rokoch 1996 až 2001, je známa svojou spoľahlivosťou a komfortom. Tento model patrí do strednej triedy a ponúka priestranný interiér s kvalitnými materiálmi. Camry XV20 bola dostupná s rôznymi motorizáciami, vrátane štvorvalcových a šesťvalcových motorov, ktoré poskytovali vyvážený výkon a efektívnu spotrebu paliva. Dizajn vozidla bol moderný a aerodynamický, čo prispievalo k jeho nízkej hlučnosti a plynulej jazde. Tento model si získal popularitu nielen medzi rodinami, ale aj medzi jednotlivcami, ktorí hľadali spoľahlivé a pohodlné vozidlo na každodenné použitie.
Schéma poistkovej skrinky Toyota Camry XV20
Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Camry XV20, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
