Toyota Sienna XL20 (2003-2010) – poistková skrinka

V tomto článku nájdete diagramy poistkovej skrinky Toyota Sienna XL20 (2003–2010), informácie o polohe panelov poistiek vnútri auta a priradenie každej poistky (rozloženie poistiek).

Schéma poistiek a relé – Toyota Sienna XL20

Vzťahuje sa na nové vozidlá v rokoch:

2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010.

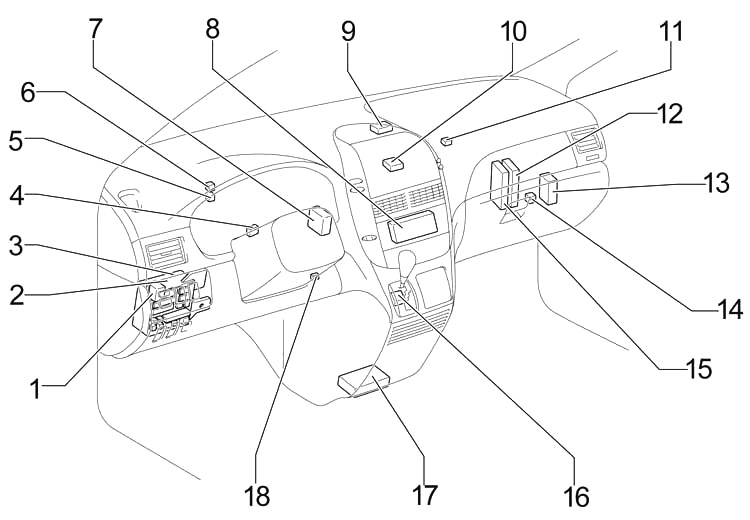

Kabína

1. Relé odmrazovača čelného skla
2. Poistková skrinka
3. Riadiaca jednotka karosérie
4. Relé kupoly
5. Zapnite smerovku
6. Relé invertora
7. Riadiaca jednotka sonarového vzdialenosti
8. Ovládacia jednotka klimatizácie
9. Počítač s transpondérovým kľúčom
10. Prijímač ovládania zámku dverí
11. Zosilňovač sklenenej antény
12. Zosilňovač komponentového stereo
13. Riadiaca jednotka vzdialenosti
14. Dodatočná poistková skrinka
15. Modul riadenia motora
16. Riadiaca jednotka blokovania prevodovky
17. Jednotka senzora airbagu
18. Zosilňovač transpondérového kľúča

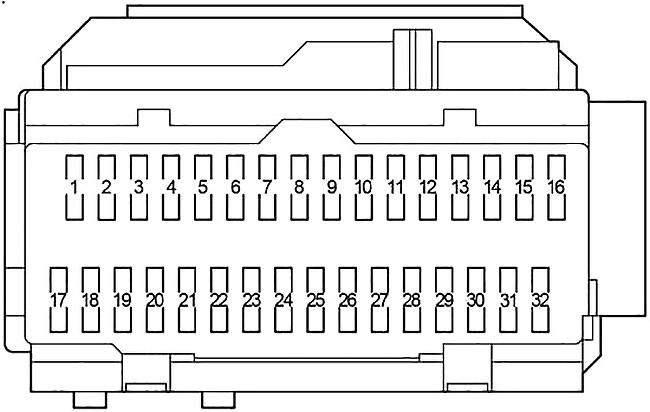

Schéma poistkovej skrinky v kabíne

Panel poistiek sa nachádza pod palubnou doskou na strane vodiča. Odstráňte kryt.

Číslo	Amperáž [A]	Popis
1	10	Ohrievače vonkajších zrkadiel
2	7,5	Audio systém, navigačný systém, zábavný systém pre zadné sedadlá
3	15	Elektrické zásuvky
4	15	Zapaľovač
5	7,5	Systém riadenia blokovania prevodovky, klimatizačný systém, ovládanie napájaného zrkadla;
6	7,5	Odometer a merač
7	7,5	Systém viacbodového/sekvenčného vstrekovania, systém airbag SRS, multiplexová komunikačná sústava
8	15	2003-2006: Systém viacbodového/sekvenčného vstrekovania
	7,5	2007-2010: Systém viacbodového/sekvenčného vstrekovania
9	15	Stierač zadného okna
10	30	Stierač čelného skla a stierač zadného okna
11	10	Havarijné svetlá, smerovky, núdzové blikače
12	15	Vyhrievanie sedadiel
13	20	Umývač zadného okna a umývač čelného skla
14	10	Klimatizačný systém
15	–	–

16	10	Systém intuitívnej parkovacej asistencie, systém monitorovania zadného výhľadu, multiplexová komunikačná sústava, systém viacbodového/sekvenčného vstrekovania, systém proti zablokovaniu, systém kontroly trakcie, systém kontroly stability vozidla, systém kontroly uzamknutia prevodovky, dynamická laserová tempomat, vyhrievané sedadlo, elektrické dvere, otváracia strecha, multifunkčný displej, auto proti oslneniu v zrkadle, elektrické okná, elektrické zásuvky (115 V), tretie sedadlo elektricky nastaviteľné, systém zapamätania polohy vodiča
17	10	Systém klimatizácie, vyhrievanie sedadiel, audio systém, navigačný systém, elektricky posuvné dvere, elektrické zadné dvere, displej informácií o cestovaní, odmrazovač zadného okna, núdzové svetlá, osvetlenie prístrojovej dosky, svetlá spínačov na volante
18	10	Zadné/brzdové svetlá, osvetlenie evidenčného čísla, pozičné svetlá, bočné svetlá;
19	25	Otváracia strecha
20	–	–
21	15	Zásuvky napájania (115 V)
22	15	Odmrazovač stierača čelného skla
23	7,5	Systém viacbodového/sekvenčného vstrekovania, systém štartovania
24	–	–
25	–	–
26	10	Zadné/brzdové svetlá, vysoké brzdové svetlo, systém kontroly uzamknutia prevodovky, systém proti zablokovaniu, systém kontroly trakcie, systém kontroly stability vozidla, systém viacbodového/sekvenčného vstrekovania, multiplexová komunikačná sústava
27	25	Elektrické okná, elektrické zrkadlo
28	7,5	Systém palubnej diagnostiky
29	15	Predné hmlové svetlá
30	–	–
31	–	–
32	15	Bočné okná

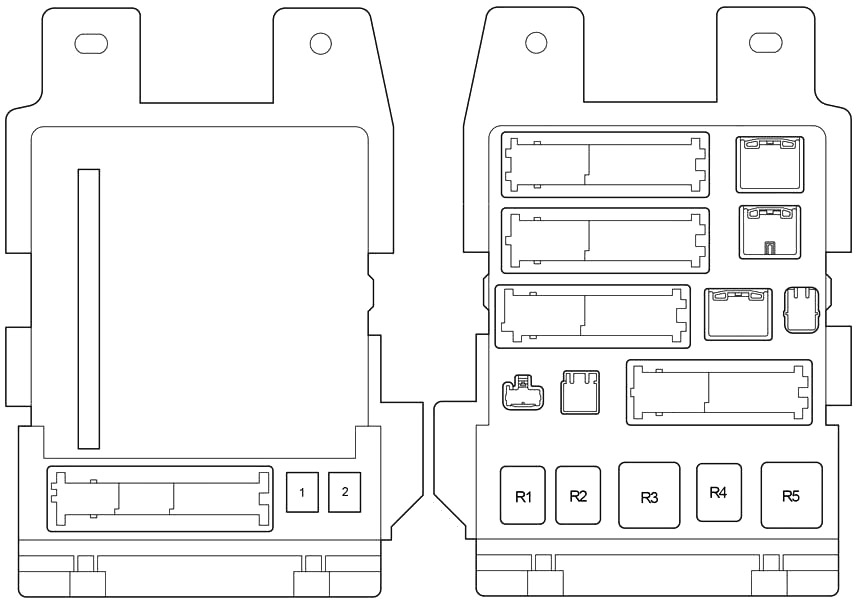

Číslo	Amperáže [A]	Popis
1	30	Elektrické sedadlá
2	30	Elektrické okná
Relé
R1	Hmlové svetlá
R2	Zadné svetlomety
R3	Relé príslušenstva (ACC)
R4	Relé výkonu (PWR)
R5	Zapaľovanie (IG1)

Poistková skrinka prídavná

1. Otvor motorový priestor. Odstráň tlmič.
2. Stlač každú stranu priestoru pre cestujúcich, aby si odpojil klapky

Číslo	Amperáže [A]	Popis
1	7,5	Systém viacbodového/sekvenciálneho vstrekovania
2	7,5	Systém manuálnej klimatizácie
3	5	Systém kontroly blokovania prevodovky

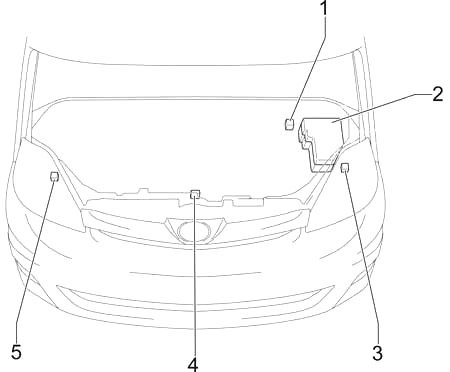

Motor

1. ECU riadenia sklzu s aktorom
2. Poistková skrinka
3. Ovládanie ľavých svetlometov
4. ECU ventilátora chladenia
5. ECU riadenia pravých svetlometov

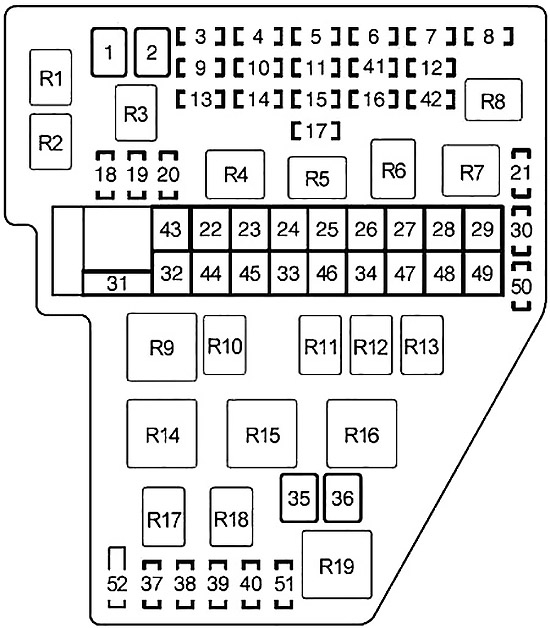

Schéma poistkovej skrinky v motorovom priestore

Stlačte jazýček a odstráňte kryt.

Číslo	Amperáže [A]	Popis
1	30	Svetlomety, systém denného svietenia, poistky “H−LP RL” a “H−LP LL”
2	30	Poistky “INJ”, “IGN” a “GAUGE2”
3	10	Systém viacbodového/sekvenciálneho vstrekovania
4	20	Systém denného svietenia, poistky “H−LP RH” a “H−LP LH”
5	25	Systém napájania zámku dverí
6	10	Klakson
7	10	Osobné/vnútorné osvetlenie, osvetlenie na privítanie, stropné svetlá v dverách, osvetlenie batožinového priestoru, svetlo spínača motora, multifunkčný displej
8	20	2003-2006: Audio systém, navigačný systém
	15	2007-2010: Audio systém
9	20	Systém viacbodového/sekvenciálneho vstrekovania, poistka “EFI №2”
10	7,5	Systém nabíjania
11	15	Smerovky, výstražné svetlá
12	10	Elektrické posuvné dvere, systém klimatizácie, elektrické okná, multiplexový komunikačný systém, tachometer a indikátor, systém diaľkového ovládania bezdrôtovo
13	15	Pravý svetlomet (tlmené svetlo)
	15	Pravý svetlomet
14	15	Ľavý svetlomet (tlmené svetlo), predné hmlové svetlá
	15	Ľavý svetlomet
15	30	Audio systém
16	10	Systém viacbodového/sekvenciálneho vstrekovania
17	25	Senzor A/F
18	15	Náhradná poistka
19	20	Náhradná poistka
20	30	Náhradná poistka
21	30	Náhradná poistka
22	50	Napájanie tretieho sedadla
23	50	Systém klimatizácie, poistka “A/C”
24	50	Elektrické chladiace ventilátory
25	30	Napájanie zadných dverí
26	30	Posuvné dvere na pravej strane
27	30	Posuvné dvere na ľavej strane
28	40	Systém klimatizácie vzadu
29	40	Ohrievač zadného skla, poistka “MIR HTR”
30	7,5	Náhradná poistka
31	140	Systém nabíjania, poistky “RR A/C”, “HTR”, “FAN”, “PBD”, “R−PSD”, “L−PSD” a “DEF”
32	50	Systém proti zablokovaniu, systém kontroly trakcie, systém kontroly stability vozidla
33	30	Systém proti zablokovaniu, systém kontroly trakcie, systém kontroly stability vozidla
34	30	Systém štartovania
35	30	Napájanie tretieho sedadla

36	30	Výkon tretieho sedadla
37	10	Pravý svetlomet
	10	Pravý svetlomet (tlmené svetlo)
38	10	Ľavý svetlomet
	10	Ľavý svetlomet (tlmené svetlo), predné hmlové svetlá
39	7,5	Systém zábavy pre zadné sedadlá
40	10	2007-2010: Systém viacbodového/sekvenciálneho vstrekovania
41	–	Krátky pin
42	–	–
43	–	–
44	–	–
45	–	–
46	–	–
47	–	–
48	–	–
49	–	–
50	–	–
51	–	–
52	–	Krátky pin
Relé
R1	Brzdové svetlá (BRK)
R2	Senzor zmesi vzduch/palivo (A/F)
R3	Otvorenie obvodu (C/OPN)
R4	Svetlomet (HEAD)
R5	EFI
R6	Krátky pin
R7	Ohrievač zadného skla (DEFOG)
R8	Klaksón
R9	Kontrola stability vozidla (VSC MTR)
R10	Kontrola stability vozidla (VSC FAIL)
R11	Denné svetlo (DRL №4)
R12	Denné svetlo (DRL №2)
R13	Denné svetlo (DRL №3)
R14	Elektrický chladiaci ventilátor (FAN)
R15	Zadná klimatizácia (RR A/C)
R16	Kúrenie (HTR) (manuálna klimatizácia)
	Krátky pin (automatická klimatizácia)
R17	Štartovanie (ST)
R18	Spojka kompresora klimatizácie (MG CLT)
R19	–

O Toyota Sienna XL20 (2003-2010)

Toyota Sienna XL20, vyrábaná v rokoch 2003 až 2010, je druhá generácia populárneho minivanu, ktorý ponúka priestranný interiér a spoľahlivý výkon. Tento model je známy svojou všestrannosťou a komfortom, čo ho robí ideálnym pre rodiny. Sienna XL20 bola dostupná s rôznymi motorizáciami, vrátane 3,3-litrového a neskôr 3,5-litrového V6 motora, ktoré poskytovali dostatočný výkon pre každodenné jazdenie aj dlhšie cesty. Vozidlo je vybavené modernými bezpečnostnými prvkami a ponúka pohodlné sedenie pre až osem pasažierov, čo z neho robí praktickú voľbu pre tých, ktorí potrebujú viac priestoru.

Schéma poistkovej skrinky Toyota Sienna XL20

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Sienna XL20, ktorá je nevyhnutná pre správnu údržbu elektrických systémov vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérovú hodnotu a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.
