Toyota Sienna XL30 (2011-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Sienna XL30 (2011–2018), informácie o polohe panelov poistiek vnútri auta a priradenie každej poistky (rozloženie poistiek).
Schéma poistiek a relé – Toyota Sienna XL30
Vzťahuje sa na nové vozidlá v rokoch:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

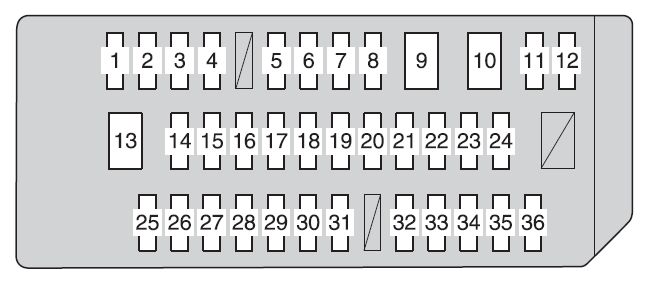

Poistky v kabíne
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15 | Zásuvky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | Audio systém, navigačný systém, zábavný systém pre zadné sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 | Hlavné telo ECU, hodiny, systém blokovania prevodovky, kontrola zrkadla, multiplexová komunikačná sústava | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Zásuvky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Havarijné svetlá, svetlá zapnutia, navigačný systém, multifunkčný displej, automatická prevodovka, systém vstrekovania paliva multipoint/sekvenciálne, nabíjací systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Multiplexová komunikačná sústava, brzdové svetlá, navigačný systém, systém kontroly stability vozidla, Active Torque Control 4WD, intuitívny parkovací asistent, auto proti oslneniu vo vnútri zrkadla, bezpečnostný pás pred kolíziou, vonkajšie zrkadlo, vyhrievanie sedadiel, TPMS, senzor náklonu rýchlosti a G, senzor uhla riadenia, sedadlo AUTO ACCESS, hlavné telo ECU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Elektrické zadné okná (ľavá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Napájanie zámku dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30 | Elektricky nastaviteľné predné sedadlo (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30 | Otváracia strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20 | Elektrické zadné okná (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Elektrické predné okná (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Elektricky nastaviteľné predné sedadlo (ľavá strana), systém pamäte polohy vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Brzdové svetlá, ABS, systém kontroly stability vozidla, kombinované zadné svetlo, brzdové svetlo umiestnené hore, automatická prevodovka, systém blokovania prevodovky, multiplexová komunikačná sústava, napájací spínač tretieho sedadla, systém vstrekovania paliva multipoint/sekvenciálne, svetlá prívesu (brzdové svetlá) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 20 | Elektrické predné okná (ľavá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 25 | Elektrické posuvné dvere (ľavá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Aktívna kontrola krútiaceho momentu 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7,5 | Indikátory a meradlá, multifunkčný displej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 7,5 | Automatická prevodovka, systém vstrekovania paliva multipoint/sekvenciálne, systém airbagov SRS, systém klasifikácie predných cestujúcich, systém blokovania riadenia, systém inteligentného kľúča, systém štartovania, čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Systém klimatizácie, systém navigácie, kontrolka upozornenia na bezpečnostný pás predného cestujúceho, audio systém, ovládací spínač, spínač intuitívnej parkovacej pomoci, hlavný spínač osobného/vnútorného osvetlenia, kontrolka prevodovky, spínač páky prevodovky, hlavný spínač zámku dverí, hodiny, spínač napájania okien, spínač vyhrievania sedadiel, núdzové svetlá, spínač odvlhčovača zadného okna, spínač kontroly stability vozidla, osvetlenie konzoly, posuvný spínač napájania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Zadné svetlá, svetlá prívesu (zadné svetlá), osvetlenie evidenčného čísla, kombinované zadné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 7,5 | Stierač čelného skla a stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 15 | Okna v štvrti | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | Automatické svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 30 | Stierač čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 20 | Umývač čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 20 | Stierač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Umývač zadného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 10 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 7,5 | Systém blokovania prevodovky, systém vstrekovania paliva multipoint/sekvenciálne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 10 | Systém predkolíznej ochrany, bezpečnostný pás predkolíznej ochrany, dynamická radarová regulácia tempomatu, elektrický posilňovač riadenia, stierače čelného skla so senzorom dažďa, systém pamäte polohy vodiča, elektricky posuvné dvere, tretie sedadlo elektricky nastaviteľné, elektricky ovládané zadné dvere, multiplexový komunikačný systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 25 | Elektricky posuvné dvere (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 7,5 | Systém diagnostiky na palube | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 15 | Vyhrievanie sedadla (ľavá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Vyhrievanie sedadla (pravá strana) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

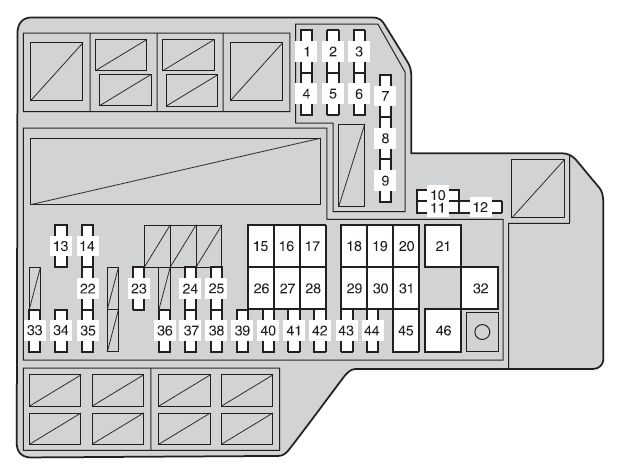

Poistky v motorovom priestore
| Číslo | Amperáž [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | Systém vyrovnávania svetlometov (iba vozidlá s výbojkovými svetlometmi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5 | PCS (systém predkolízie), systém dynamického tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | Systém štartovania, systém vstrekovania paliva viacbodový/sekvenciálny; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Ľavý svetlomet (osvetlenie polohy) (iba vozidlá s výbojkovými svetlometmi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Pravý svetlomet (osvetlenie polohy) (iba vozidlá s výbojkovými svetlometmi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 7,5 | Systém vstrekovania paliva viacbodový/sekvenciálny, automatická prevodovka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Systém vstrekovania paliva viacbodový/sekvenciálny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Pravý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Ľavý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Rezervná poistka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Rezervná poistka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Rezervná poistka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Magnetická spojka klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Inverter | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 50 | PTC ohrievač (iba motor 1AR-FE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | PTC ohrievač (iba motor 1AR-FE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 30 | PTC ohrievač (iba motor 1AR-FE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 40 | Systém klimatizácie vzadu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 30 | Napájanie zadných dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 30 | Napájanie tretieho sedadla (iba motor 2GR-FE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 50 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 30 | Bezpečnostný pás predkolízie (iba motor 2GR-FE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 30 | Sedadlo AUTO ACCESS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 60 | Elektrické ventilátory chladenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 15 | Zapnite svetlá signalizácie, smerovky a meracie prístroje | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 15 | Zábavný systém pre zadné sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 10 | Ovládanie vonkajšieho zrkadla, vyhrievače vonkajších zrkadiel (iba motor 2GR-FE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 30 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 30 | Integrované riadenie dynamiky vozidla, ABS, kontrola stability vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 30 | Systém štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 40 | Klakson, alarm, ľavý svetlomet (svetlá na polohe), pravý svetlomet (svetlá na polohe) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 40 | Svetlomet s výbojkou (iba vozidlá s výbojkovými svetlometmi) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 30 | Rezervná poistka (iba vozidlá bez výbojkových svetlometov) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 30 | Poistky “ST NR 2”, “INDIKÁTOR NR 2” a “IG2” (iba vozidlá bez systému inteligentného kľúča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 50 | Integrované riadenie dynamiky vozidla, ABS, kontrola stability vozidla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 140 | Systém nabíjania, klakson, alarm, ľavý svetlomet (svetlá na polohe), pravý svetlomet (svetlá na polohe), hmlové svetlo, vyhrievače vonkajších zrkadiel, odvlhčovače zadného okna, odmrazovač čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Audio systém | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | 7,5 | Osvetlenie pre pohodlie, osobné/vnútorné osvetlenie, osobné osvetlenie, osvetlenie spínača motora, osvetlenie zadného stropu, osvetlenie stropu v dverách, osvetlenie batožinového priestoru, smerovky a počítadlá, hodiny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 10 | Hlavný kontrolér ECU, systém inteligentného kľúča, bezdrôtové diaľkové ovládanie, elektrické zadné dvere, elektrické posuvné dvere, monitor zadného výhľadu, multifunkčný displej, elektrické okno, ovládanie vonkajšieho zrkadla, senzor uhla riadenia, automatické protisvetelné sklo v zrkadle, diaľkové ovládanie AUTO sedadla ACCESS, systém klasifikácie predných cestujúcich; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 10 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20 | Systém viacbodového/sekvenciálneho vstrekovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 20 | Systém uzamknutia riadenia (iba vozidlá so systémom inteligentného kľúča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 7,5 | Systém nabíjania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 25 | Systém viacbodového/sekvenciálneho vstrekovania, poistky “IG NO.2” a “IG2” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 7,5 | Systém klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 7,5 | Systém multiplexovej komunikácie, systém štartovania (iba vozidlá so systémom inteligentného kľúča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 25 | Systém viacbodového/sekvenciálneho vstrekovania, poistky “ECT” a “EFI NO.2” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 5 | systém inteligentného kľúča (iba vozidlá so systémom inteligentného kľúča) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 30 | Systém denných svetiel, poistky “HLP LH (HI)” a “H-LP RH (HI)” | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 60 | Elektrické posilňovač riadenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Toyota Sienna XL30 (2011-2018)
Toyota Sienna XL30, vyrábaná v rokoch 2011 až 2018, je obľúbeným modelom minivanu, ktorý ponúka priestranný interiér a pohodlnú jazdu. Tento model je známy svojou spoľahlivosťou a všestrannosťou, čo ho robí ideálnym pre rodiny. Sienna XL30 je dostupná s rôznymi motorizáciami, vrátane 3,5-litrového V6 motora, ktorý poskytuje dostatočný výkon pre každodenné potreby aj dlhé cesty. Vozidlo je vybavené modernými technológiami a bezpečnostnými prvkami, čo zvyšuje komfort a bezpečnosť cestujúcich.
Schéma poistkovej skrinky Toyota Sienna XL30
Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Sienna XL30, ktorá je nevyhnutná pre správnu údržbu elektrického systému vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vozidla.
