Toyota Dyna U600/U800 (2011-2018) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Dyna U600/U800 (2011–2018), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusibile.
Schéma poistiek a relé – Toyota Dyna U600/U800
Týka sa vozidiel vyrobených v rokoch:
2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.

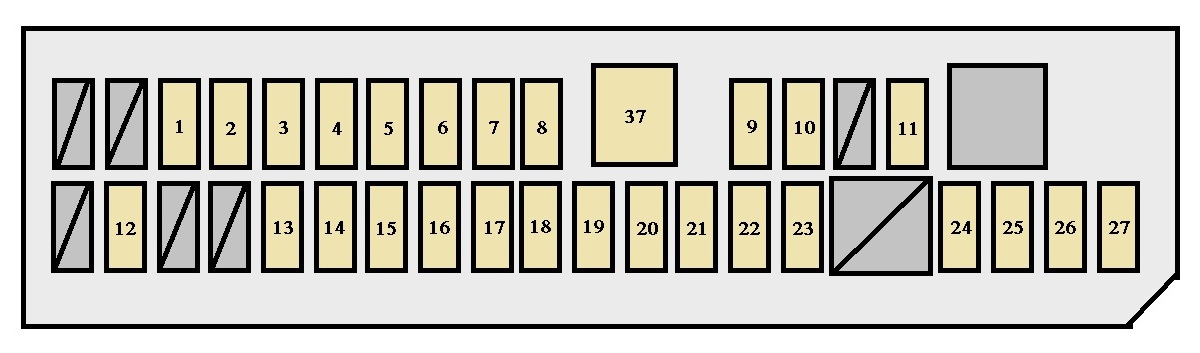

Panel prístrojov

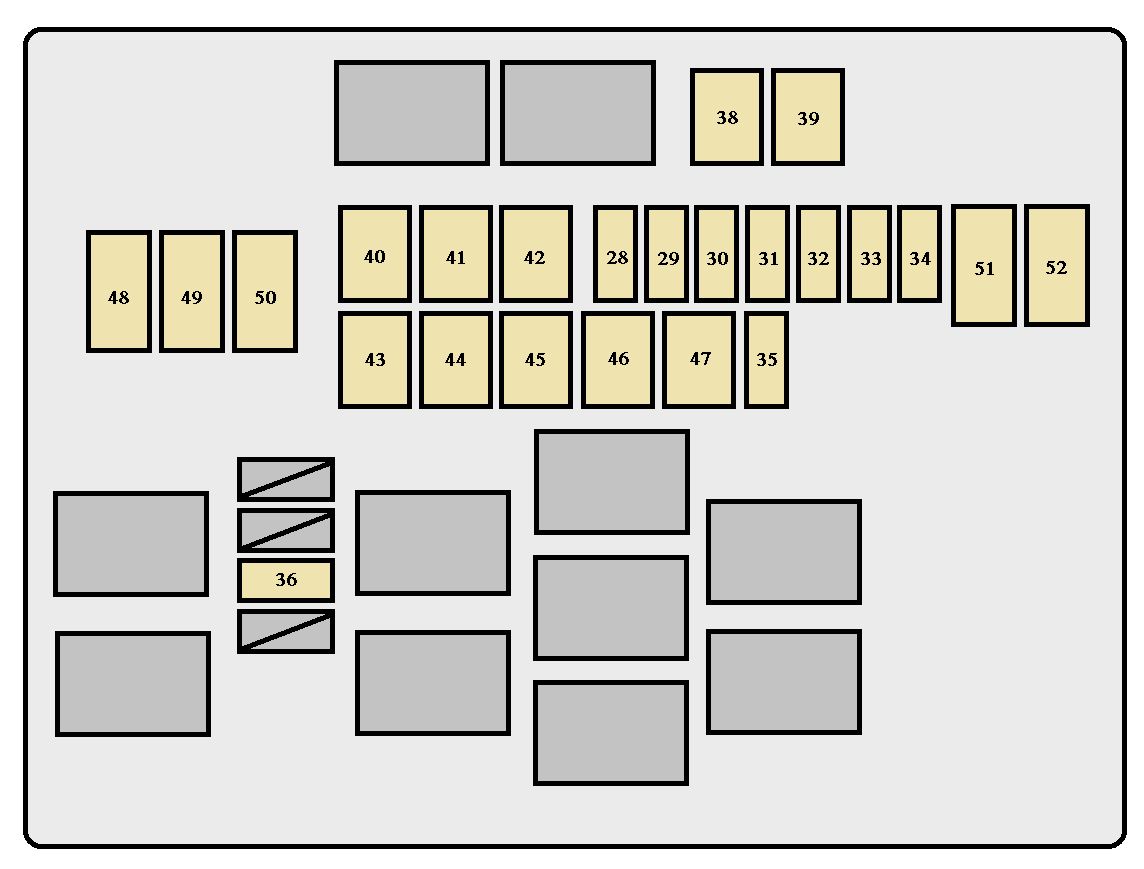

Ľavá strana vozidla
Poistky (typ A)
| Číslo | Amperáže [A] | Popis |
| 1 | 15 | Zapaľovač cigariet |
| 2 | 30 | Systém napájania zámku dverí |
| 3 | 10 | Ukazovatele a meradlá;
Ukazovatele pripomienky na servis a zvukový signál; Havarijné svetlá; Zadný zvukový signál. |
| 4 | 30 | Stierače a umývač čelného skla |
| 5 | 10 | Systém klimatizácie |
| 6 | 10 | Havarijné svetlá;
Zadný zvukový signál. |
| 7 | 10 | Smerovky;
Havarijné ukazovatele. |
| 8 | 10 | Systém proti zablokovaniu |
| 9 | 10 | Zadné hmlové svetlo |
| 10 | 10 | Systém palubnej diagnostiky |
| 11 | 10 | Interiérové svetlá |
| 12 | 10 | Svetlomety, zadné svetlá |
| 13 | 15 | Zadné svetlá;
Predné pozičné svetlá; Osvetlenie evidenčného čísla; Osvetlenie prístrojovej dosky; Zadné hmlové svetlo. |
| 14 | 10 (vozidlo so systémom denných svetiel) | Ľavý svetlomet (tlmené svetlá) |
| 15 | 10 (vozidlo so systémom denných svetiel) | Pravý svetlomet (tlmené svetlo) |
| 16 | 10 (vozidlo so systémom denných svetiel) | Ľavý svetlomet (diaľkové svetlo) |
| 15 (vozidlo bez systému denných svetiel) | ||
| 17 | 10 (vozidlo so systémom denných svetiel) | Pravý svetlomet (diaľkové svetlo) |
| 15 (vozidlo bez systému denného svietenia
) |
||
| 18 | 10 | Klaksón |
| 19 | 10 | Havarijné smerovky |
| 20 | 10 | Brzdové svetlá |
| 21 | 10 | Systém štartovania |
| 22 | 10 | Systém airbagov SRS |
| 23 | 10 | Systém klimatizácie |
| 24 | 10 | Poistka rezervy |
| 25 | 15 | Poistka rezervy |
| 26 | 20 | Poistka rezervy |
| 27 | 30 | Poistka rezervy |
| 28 | 15 | Hmlové svetlá |
| 29 | 30 | Predný ohrievač |
| 30 | 10 | Systém riadenia motora |
| 31 | 10 | Systém nabíjania;
Kontrolka systému nabíjania. |
| 32 | 10 | Spínač motora |
| 33 | 15 | A/F |
| 34 | 25 | Systém riadenia motora |
| 35 | 30 | Elektrický chladiaci ventilátor |
| 36 | 20 | EDU |
Poistka (typ B)
| Číslo | Amperáž [A] | Popis |
| 37 | 30 | Elektrické okno;
Systém zamykania elektrických dverí. |
| 38 | 50 | PTC ohrievač |
| 39 | 50 | PTC ohrievač |
| 40 | 30 | Spínač motora;
Poistky “CIG”, “AIR BAG” a “GAUGE”. |
| 41 | 40 | Svetlomety |
| 42 | 30 | Poistky “HAZ”, “HORN”, “STOP” a “ECU-B” |
| 43 | 50 | Systém proti zablokovaniu |
| 44 | 40 | Systém klimatizácie |
| 45 | 30 | Elektrický chladiaci ventilátor |
| 46 | 40 | Systém klimatizácie |
| 47 | 30 | Systém proti zablokovaniu |
Poistka (typ C)
| Číslo | Amperáž [A] | Popis |
| 48 | 50 | Poistky “TRN”, “ECU−IG”, “IG1”, “A/C”, “WIP” a “DOOR” |
| 49 | 50 | Poistky “OBD”, “TAIL”, “KOPUŁKA”, “RR−FOG” a “POWER” |
| 50 | 140 | Systém nabíjania |
| 51 | 80 | Systém predohrevu motora |
| 52 | 60 | Systém štartovania |
O Toyota Dyna U600/U800 (2011-2018)
Toyota Dyna U600/U800, vyrábaná v rokoch 2011 až 2018, je robustné a spoľahlivé úžitkové vozidlo, ktoré je obľúbené najmä medzi podnikateľmi a remeselníkmi. Tento model je známy svojou všestrannosťou a odolnosťou, čo z neho robí ideálnu voľbu pre rôzne komerčné účely. Toyota Dyna je vybavená rôznymi motorizáciami, ktoré zahŕňajú dieselové motory s rôznymi výkonmi, aby vyhovovali potrebám rôznych užívateľov. Interiér vozidla je navrhnutý s dôrazom na pohodlie a funkčnosť, pričom ponúka dostatok priestoru pre vodiča aj spolujazdcov. Vďaka svojej konštrukcii a technickým vlastnostiam je Toyota Dyna U600/U800 považovaná za spoľahlivého partnera na cestách.
Schéma poistkovej skrinky Toyota Dyna U600/U800
Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Dyna U600/U800, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pod prístrojovou doskou alebo v motorovom priestore. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Táto schéma poistkovej skrinky je neoceniteľným nástrojom pre každého majiteľa vozidla, ktorý chce zabezpečiť jeho bezproblémovú prevádzku.
