Toyota Auris II Hybrid (2013-2016) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Auris II Hybrid (2013–2016), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každej poistky.

Toyota Auris II Hybrid (2013-2016) – schéma poistky

Rok výroby: 2013, 2014, 2015, 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Auris II Hybrid (2013-2016) je poistka 17 v rozvádzači poistiek v kabíne – typ A

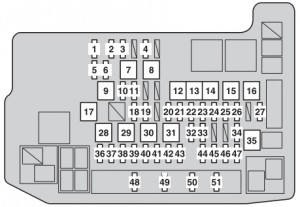

Rozvádzač poistiek v motorovom priestore

NR		Amp [A]
		20	Poistka rezervná
2	EFI Č. 2	10	Viacbodová vstrekovanie paliva; Systém viacbodového vstrekovania paliva sekvenčne.
3	EFI Č. 1	10	Viacbodová vstrekovanie paliva; Systém viacbodového vstrekovania paliva sekvenčne.
4	EFI-B	5	Viacbodová vstrekovanie paliva; Systém viacbodového vstrekovania paliva sekvenčne.
5	SPARE	30	Poistka rezervná
6	SPARE	10	Poistka rezervná
7	PTC HIR Č.2	30	Systém klimatizácie
8	PTC HIR Č.3	20	Systém klimatizácie
9	PTC HIR Č.1	30	Systém klimatizácie
10	ENG W/PMP	30	Systém chladenia
11	DRL	10	Denné svietenie
12	HTR	50	Systém klimatizácie
13	H-LP CLN	30	Prostriedok na čistenie svetlometov
14	DEF	30	Odmlžovač zadného okna; Odmlžovač vonkajšieho zrkadla.
15	CDS FAN	30	Elektrický chladiaci ventilátor
16	RDI	40	Elektrický chladiaci ventilátor
17	DC/DC	125	Hybridný systém
18	AM2	7,5	Systém štartovania
19	P-CON MTR	30	Systém riadenia polohy P, prevodovka
20	P-CON MAIN	7,5	Systém riadenia polohy P; Spínač polohy P.
21	DC/DC-S	5	Hybridný systém
22	ETCS	10	Elektronický systém riadenia akcelerátora
23	ECU-B Č.2	10	Systém klimatizácie; Elektrické okná; Inteligentný prístupový a štartovací systém; Vonkajšie zrkadlá; Odometer a meracie prístroje.
24	TURN & HAZ	10	Odometer a meracie prístroje, smerovky
25	AMP	15	Audio systém
26	ECU-B Č.3	5	Elektrický posilovač riadenia

27	IGCT-MAIN	30	IGCT č. 2, INV W/PMP, PCU, PM-IGCT
28	P/I	50	CLACSON, BATT FAN, IG2, EFI MAIN
29	ABS-ABS-MTR č.2	40	Systém brzdového systému elektronického
30	ABS-MTR č.1	40	Systém brzdového systému elektronického
31	H-LP-MAIN	30	H-LP PRAVO-LOW, H-LP ĽAVO-LOW, H-LP-PRAVO-HIGH, H-LP-ĽAVO-HIGH.
32	ABS č.1	30	Systém brzdového systému elektronického
33	ABS č.2	7,5 A	Systém brzdového systému elektronického
34	D/C CUT	30	DOME, ECU-B č. 1, RÁDIO
35	EPS	80	Elektrické posilovač riadenia
36	H-LP PRAVO-HIGH	7,5	Pravý svetlomet (diaľkové svetlo)
37	H-LP ĽAVO-HIGH	7,5	Ľavý svetlomet (diaľkové svetlo); Odometer a meradlá.
38	H-LP PRAVO-LOW	10 A * 1	Pravý svetlomet (tlmené svetlo)
		15 A * 2
39	H-LP ĽAVO-LOW	10 A * 1	Ľavý svetlomet (tlmené svetlo); Manuálne nastavenie orientácie svetlometov.
		15 A * 2	Ľavý svetlomet (tlmené svetlo)
40	PM-IGCT	10	Hybridný systém
41	PCU	10	Hybridný systém
42	INV W / PMP	10	Systém chladenia
43	IGTC č.2	10	Hybridný systém; Systém kontroly polohy P.
44	ECU-B č.1	10	Hlavná ECU karosérie; Inteligentný prístupový a štartovací systém; Hodiny; Systém brzdového systému elektronického; Systém zamykania dverí; Systém varovania tlaku pneumatík.
45	RÁDIO	20	Audio systém
46	DOME	7,5	Vnútorné osvetlenie; Deň svetlá; Osvetlenie batožinového priestoru; Hlavný ECU kontrolér karosérie.
47	MIR-HTR	10	Viacbodová vstrekovanie paliva; Sekvenčné viacbodové vstrekovanie paliva; Odmlžovače vonkajších zrkadiel.
48	BATT FAN	10	Viacbodová vstrekovanie paliva; Sekvenčné viacbodové vstrekovanie paliva; Chladiaci ventilátor.
49	IG2	15	Viacbodová vstrekovanie paliva; Sekvenčné viacbodové vstrekovanie paliva; Odometer a meradlá; Systém airbag SRS.
50	HORN	10	Klaksón
51	EFI-MAIN	25	Viacbodová vstrekovanie paliva; Sekvenčné viacbodové vstrekovanie paliva; EFI č. 1; EFI č. 2; Palivové čerpadlo; EFI-B.

* 1 – Vozidlá bez svetlometov s výbojkami (tlmené svetlo)

* 2 – Vozidlá so svetlometmi s výbojkami (tlmené svetlo)

Schéma poistiek v kabíne – typ A (pod prístrojovou doskou)

Č.		Amp [A]	Popis
1	P/OUTLET	15	Presa napájania (batožinový priestor)
2	OBD	7,5	Systém diagnostiky na palube
3	STOP	7,5	Brzdové svetlá; Svetlo brzdy umiestnené hore; Elektronický brzdový systém; Systém správy energie.
4	FOG RR	7,5	Zadné hmlové svetlo; Ukazovatele a meradlá.
5	D/L NO.3	20	Systém elektrického zamykania
6	S / DACH	20	Panoramatické čelné sklo
7	FOG FR	7,5	Predné hmlové svetlá; Ukazovatele a meradlá.
8	AM1	5	IG1 RLY, ACC RLY
9	D/L NO.2	10	Systém zamykania zadných dverí; Systém elektrického zamykania.
10	DOOR NO.2	20	Elektrické okná
11	DOOR R/R	20	Elektrické okná
12	DOOR R/R	20	Elektrické okná
13	WASHER	15	Predný umývač skla
14	WIPER NO.2	25	Stierače
15	WIPER RR	15	Zadný stierač

16	WIPER NO.1	25	Stierače tergicristalla
17	CIG	15	Presa napájania
18	ACC	7,5	Zrkadlá spätného pohľadu vonkajšie; Audio systém; Hlavná jednotka ECU; Hodiny; Elektrická zásuvka.
19	SFT LOCK-ACC	5	–
20	TAIL	10	Predné a zadné svetlá na polohe; Osvetlenie evidenčného čísla; Predné hmlové svetlá; Zadné hmlové svetlo.
21	PANEL	7,5	Osvetlenie spínača; Osvetlenie prístrojového panela; Osvetlenie odkladacej schránky; Hlavná jednotka ECU.
22	WIPER-S	5	–
23	ECU-IG NO.1	7,5	Elektrický chladiaci ventilátor; AFS; Elektronický brzdový systém.
24	ECU-IG NO.2	7,5	Havarijné svetlá; Viacbodová vstrekovanie paliva; Viacbodový sekvenčný systém vstrekovania paliva; Audio systém; AFS; Senzor parkovacej asistencie Toyota.
25	ECU-IG NO.3	7,5	Vnútorné zrkadlo spätného pohľadu; Prostriedok na čistenie svetlometov; Audio systém; Systém AFS; Panoramatická roleta strechy; Predný stierač; Systém varovania tlaku pneumatík.
26	HTR-IG	7,5	Klimatizácia; Odmlžovač zadného okna; Vyhrievanie sedadiel.
27	ECU-IG NO.4	7,5	Hlavný modul ECU; Varovná kontrolka pre bezpečnostný pás predného cestujúceho; Manuálny systém aktivácie a deaktivácie airbagu; Vonkajšie zrkadlá spätného pohľadu; Senzor parkovacej asistencie Toyota.
28	ECU-IG NO.5	5	Elektrický posilovač riadenia
29	IGN	7,5	Inteligentný systém prístupu a štartovania; Brzdové svetlá; Elektronický brzdový systém; Systém správy energie.
30	S/HTR	15	Vyhrievanie sedadiel
31	METER	5	Odometer a meradlá
32	A/BAG	7,5	Systém airbagov SRS

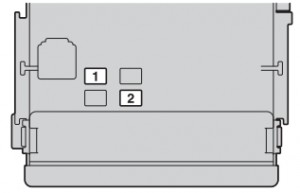

Schéma poistiek v kabíne – typ B (pod prístrojovou doskou)

Nr		Amp [A]	Popis
1	P/SEAT	30	Elektrické sedadlo
2	DOOR NO.1	30	Elektrické okná

O Toyota Auris II Hybrid (2013-2016)

Toyota Auris II Hybrid, vyrábaná v rokoch 2013 až 2016, je kompaktný hatchback, ktorý kombinuje moderný dizajn s ekologickým pohonom. Tento model je vybavený hybridným systémom, ktorý spája benzínový motor s elektromotorom, čím poskytuje efektívnu spotrebu paliva a nízke emisie. Vo vnútri ponúka Auris II Hybrid pohodlný interiér s množstvom technologických funkcií, vrátane dotykového displeja a pokročilých bezpečnostných systémov. Jeho jazdné vlastnosti sú vylepšené vďaka precízne naladenému podvozku, čo z neho robí ideálne vozidlo pre mestské aj diaľničné cesty.

Schéma poistkovej skrinky Toyota Auris II Hybrid

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Auris II Hybrid. V tomto vozidle sa poistková skrinka nachádza typicky v dvoch hlavných lokalitách: v motorovom priestore a v kabíne pod prístrojovou doskou. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vozidla, preto je dôležité mať prehľad o jej rozložení a funkciách.
