Toyota Yaris I (1999-2005) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Yaris I (1999–2005), informácie o polohe panelov poistiek vnútri auta a pridelenie každej poistky (rozloženie poistiek).

Toyota Yaris (1999-2005) – schéma poistkovej skrinky

Rok výroby: 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Poistky zapaľovača cigariet (zásuvky napájania) v Toyota Yaris sú poistka č. 9 (zapaľovač cigariet) v poistkovej skrinke prístrojovej dosky a poistka č. 9 (zásuvka napájania).

Motorový priestor

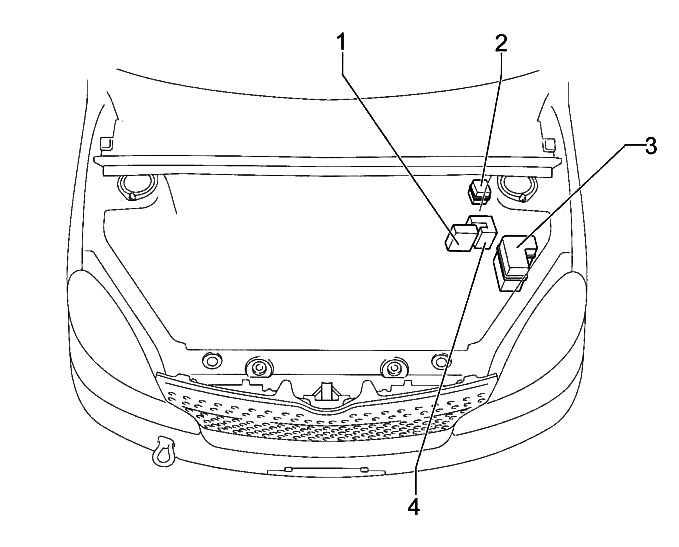

Poloha

Všeobecná schéma skríň pod kapotou

Popis

1. Poistková skrinka napájania
2. Prídavná poistková skrinka
3. Poistková skrinka a relé
4. Riadiaca jednotka ABS

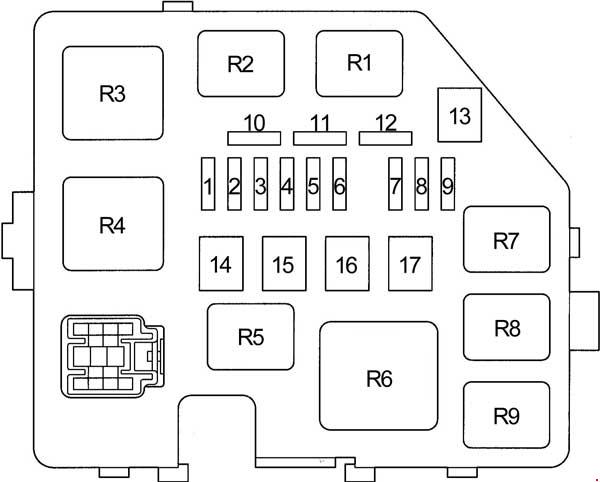

Schéma poistiek Toyota Yaris 1

Nachádza sa na ľavej strane motorového priestoru, vedľa batérie.

Poistky Toyota Yaris – popis

1	15A – Hodiny; Prístrojová doska; Centrálne zamykanie; Svetlomety; Vnútorné osvetlenie; Výstražný bzučiak; Viacúčelový displej; Audio systém; Riadiaca jednotka zámku dverí.
2	15A – Riadiaca jednotka motora; Imobilizér; Riadiaca jednotka prevodovky.
3	15A – Klaksón
4	15A – Nabíjací systém; Prístrojová doska; Riadiaca jednotka motora; Imobilizér; Riadiaca jednotka prevodovky; Viacúčelový displej; Systém airbag SRS; Zapaľovací systém.
5	30A – Systém štartovania
6	–
7	10A – Ľavý svetlomet, nastavenie osvetlenia svetlometov
8	10A – Ľavý svetlomet, nastavenie osvetlenia svetlometov
9	15A – Napájací konektor; Zapaľovač cigariet.
10	Rezervná poistka
11	Rezervná poistka
12	Rezervná poistka
13	–

14	–
15	30A – Ventilátor chladenia
16	50A – Pomocné kúrenie (PTC)
17	–
Relé
R1	Ventilátor chladenia
R2	Ventilátor chladenia
R3	Motor štartovania
R4	–
R5	Zásuvka napájania
R6	Pomocné kúrenie (PTC)
R7	EFI
R8	Spojka kompresora klimatizácie
R9	Klaksón

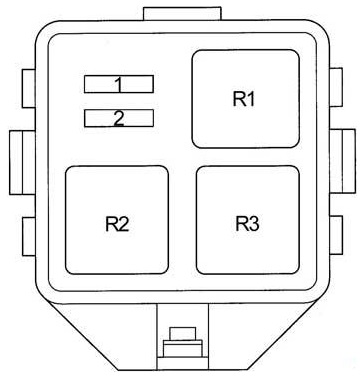

Poistková skrinka

Chránené komponenty

1	10A – Svetlomet (denné svietenie)
2	10A – Prístrojová doska; Svetlomet (denné svietenie).
Relé
R1	Svetlomet
R2	Stmievač (DIM)
R3	–

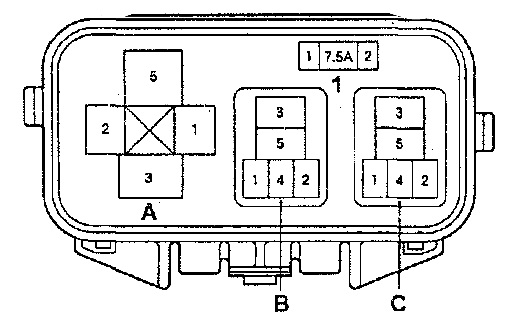

Poistková skrinka ABS

Diagram

Popis

• 1 – poistka ABS č. 3 (modely bez VSC); nie (modely s VSC)
• A – nie (modely bez VSC); Relé ABS MTR (modely s VSC)
• B – relé ABS MTR (modely bez VSC); Relé ABS CUT (modely s VSC)
• C – relé ABS SOL (modely bez VSC); nie (modely s VSC).

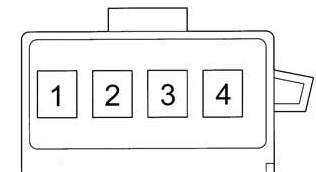

Poistková skrinka napájania

Na pozitívnom termináli batérie.

Popis

1. 60A MAIN – Poistky: “EFI”, “DOME”, “HORN”, “ST”, “AM2”, “H − LP LH”, “H − LP RH”, “H − LP LH (HI)”, ” H − LP RH (HI) ”, „ H − LP LH (LO) ”, „ H − LP RH (LO) ”
2. 80A – systém “START/STOP”
3. ALT 100/120A – Poistky: “ECU-B”, “TAIL”, “D/L”, “OBD”, “RDI”, “AM1”, “HAZ”, “HTR”, “HTR-SUB1″, ” POWER ”,„ STOP ”,„ DEF ”, systém nabíjania
4. 60A ABS – ABS

Priestor pre cestujúcich

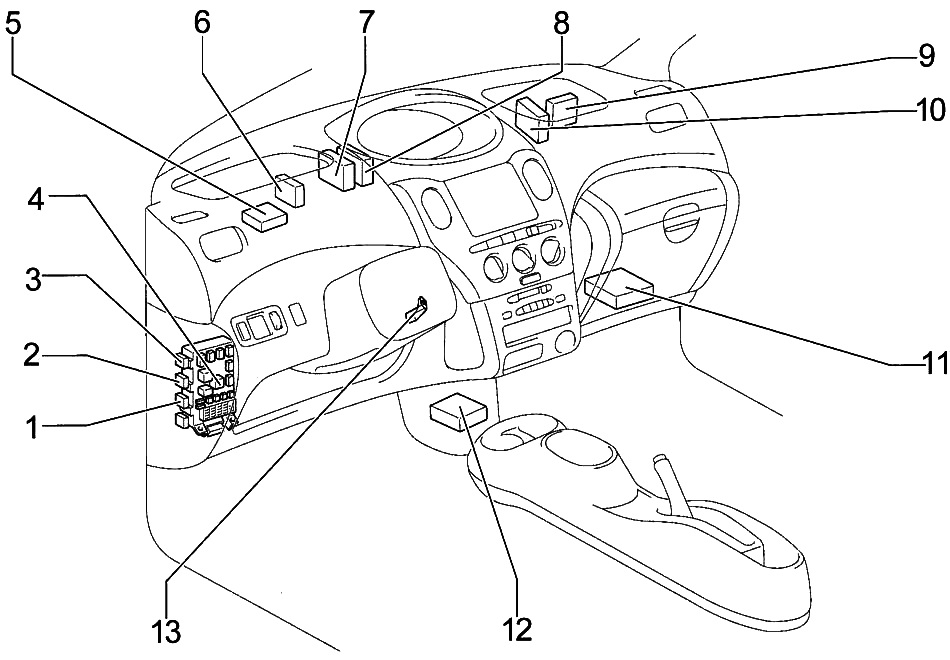

Poloha

Popis

1. Relé predných svetlometov hmlových svetiel
2. Relé vyhrievania zadného okna
3. Relé bočného svetla
4. Poistková skrinka
5. Prijímač zámku dverí
6. Aktívne relé svetla
7. Relé denného svietenia
8. Relé zámku dverí
9. Zosilňovač klimatizácie
10. Zosilňovač pomocného kúrenia PTC
11. Riadiaca jednotka motora a prevodovky (A / T), riadiaca jednotka motora (M / T)
12. Airbag centrálne
13. Zosilňovač transpondéra kľúča

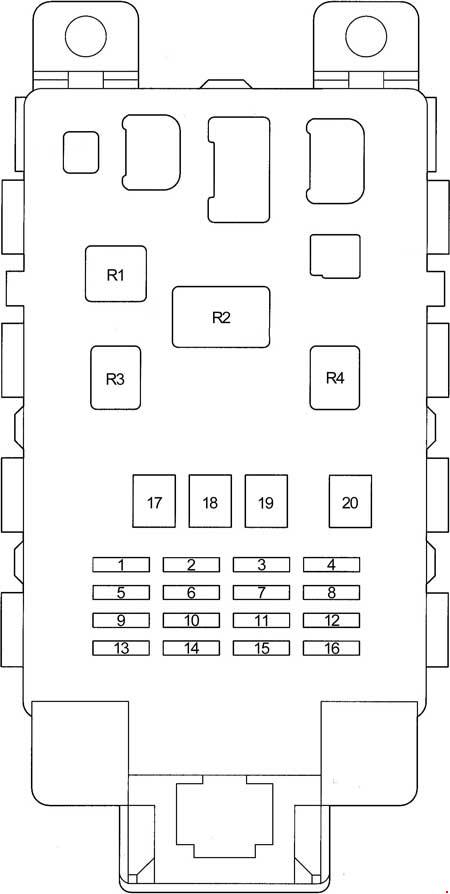

Poistková skrinka a relé

Nachádza sa pod panelom, za krytom.

Chránené komponenty

1	10A – Nástroje, ABS; Klimatizácia; Svetlá cúvania; Systém nabíjania; Panel prístrojov; Centrálne zamykanie; Riadiaca jednotka zámku dverí; Riadiaca jednotka motora; Riadiaca jednotka prevodovky; Denné svetlá; Výstražný bzučiak; Otvoriteľná strecha; Elektrické okná; Blokovanie páky prevodovky; Smerovky; Alarm; Ohrievač.
2	10A – Vyhrievané zadné okno, vyhrievané zrkadlá
	20A – Vyhrievané zadné okno, vyhrievané zrkadlá
3	25A – Centrálne zamykanie, riadiaca jednotka zámku dverí
4	7,5A – Predné hmlové svetlá; Svetlomety; Nastavenie osvetlenia svetlometov; Výstražný bzučiak; Zadné hmlové svetlo; Bočné svetlo.
5	–
6	20A – Stierač a umývač predného skla; Stierač a umývač zadného skla; Zámok dverí.
7	7,5A – Svetlomety, zadné hmlové svetlo
8	15A – Predné hmlové svetlo
9	15A – Zapaľovač cigariet; Hodiny; Panel prístrojov; Výstražný bzučiak; Multifunkčný displej; Zásuvka; Audio systém; Elektrické zrkadlá.
10	7,5A – ABS; Vnútorné osvetlenie; Multifunkčný displej; Pomocný ohrievač (PTC); Chladiaci ventilátor; Systém airbag SRS; Ohrievač.
11	7,5A – Diagnostický konektor
12	10A – Smerovky; Alarm.

13	7,5A – Klimatizácia; Rizkový ohrievač.
14	10A – Vyhrievané sedadlá
15	–
16	10A – Riadiaca jednotka motora, s Riadiaca jednotka prevodovky, b Blokovanie páky prevodovky, ś Stop svetlo
17	50A – Poistky: “ACC”, “GAUGE”, “DEF” (“DEF RLY”,), “S-HTR”, “WIPER”, “ECU − IG”
18	30A – Okna; Otvárateľná strecha.
19	40A – Klimatizácia; Rizkový ohrievač.
20	30A – Vyhrievané zadné okno; Vyhrievané zrkadlá.
Relé
R1	Rizkový ohrievač
R2	Havarijné svetlá (smerovky)
R3	Výkonové relé (okná, otvárateľná strecha)
R4	Čerpadlo paliva (otvorenie obvodu (C/OPN))

O Toyota Yaris I (1999-2005)

Toyota Yaris prvej generácie, vyrábaná v rokoch 1999 až 2005, je kompaktný automobil, ktorý si získal popularitu vďaka svojej spoľahlivosti a úspornosti. Tento model bol dostupný v rôznych karosárskych verziách, vrátane trojdverového a päťdverového hatchbacku. Yaris I ponúkal niekoľko možností motorizácie, vrátane benzínových a naftových motorov s objemom od 1,0 do 1,5 litra. Vďaka svojej kompaktnosti a efektívnemu využitiu priestoru sa Yaris stal obľúbeným mestským vozidlom, ktoré poskytuje pohodlnú jazdu a jednoduché parkovanie.

Schéma poistkovej skrinky Toyota Yaris I

Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Yaris I, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V typickom prípade sa poistková skrinka nachádza v interiéri vozidla, zvyčajne pod palubnou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii.
