Toyota Picnic (2001-2009) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Toyota Picnic (2001–2009), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.

Schéma poistiek a relé – Toyota Picnic

Týka sa nových vozidiel v rokoch:

2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009.

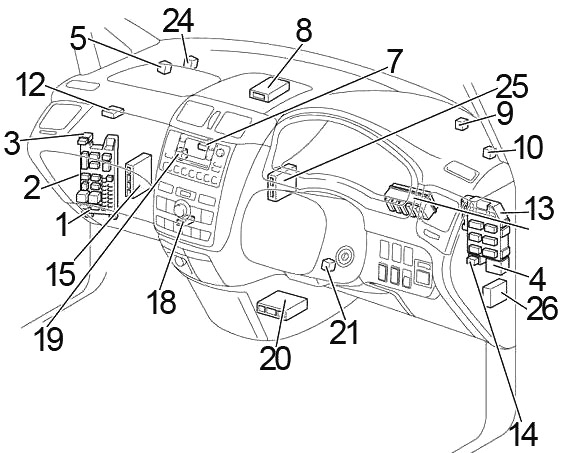

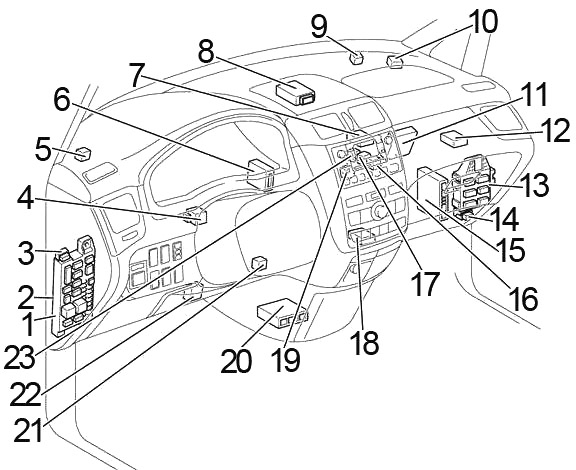

Kabína

Riadenie vľavo

Volant vpravo

1. Poistková skrinka
2. ECU karoséria
3. Relé bod napájania
4. Relé smerovky
5. Relé otvorenie obvodu (čerpadlo paliva)
6. LHD: ECU TVSS
7. Rádio a prehrávač s displejom
8. Počítač s transpondérovým kľúčom
9. Relé zadného ohrievača (HI)
10. Relé zadného ohrievača
11. LHD: Zosilňovač klimatizácie (klimatizácia manuálna)
12. ECU kamera (so systémom navigácie)
13. Blok pripojenia
14. Relé predných hmlových svetiel
15. Motor a ECU ECT (A/T)
    Motor ECU (M/T)
16. LHD: Relé ventilátora (M2)
17. LHD: Relé ventilátora (M1)
18. Jednotka ovládania klimatizácie (klimatizácia automatická)
19. Zosilňovač antény
    alebo
    RHD (do 10.2003): Relé ventilátora (M2) / Relé ventilátora (M1) / Relé ventilátora (HI)
20. Jednotka senzora airbagu
21. Zosilňovač transpondérového kľúča
22. LHD: Zosilňovač ohrievača PTC (1AZ-FE)
23. LHD: Relé ventilátora (HI)
24. RHD: Relé svetla cúvania
25. RHD: ECU proti krádeži
26. RHD: ECU dvojitého zamykania dverí

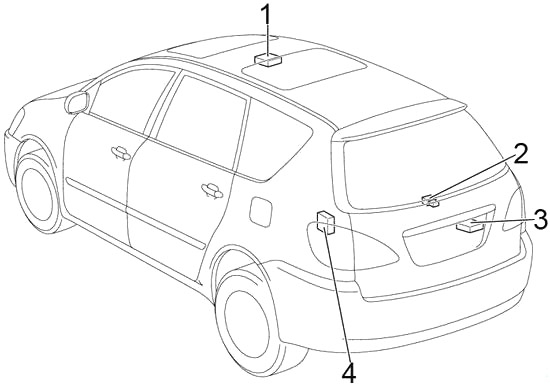

1. Relé ovládania otváracieho strešného okna
2. Relé zadného chladiča
3. Relé zadného stierača (do 10.2003)
4. Prijímač bezdrôtového ovládania zamykania dverí

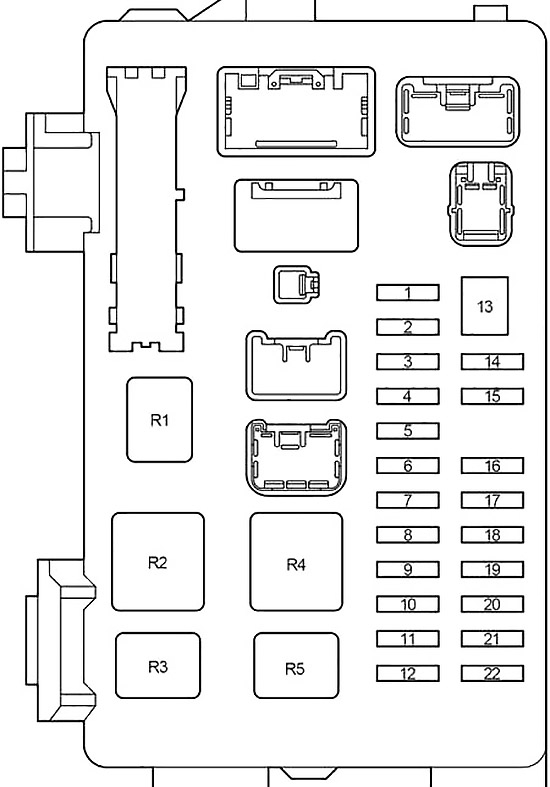

Schéma poistkovej skrinky v kabíne

Číslo	Amperáže [A]	Popis
1	10	Systém airbag SRS, smerovky a meradlá, systém štartovania, systém vstrekovania paliva multipoint/sekvenciálne, elektrický ventilátor, systém klimatizácie, ABS, VSC, relé “FUEL HTR”, relé “IG2”
2	25	Avensis Verso, Picnic: Systém elektrických zámkov dverí
	30	Ipsum: Výkon sedadiel
3	10	Zadný ohrievač
4	15	Predný hmlový svetlomet
5	25	Systém štartovania
6	7,5	Osvetlenie prístrojovej dosky, osvetlenie prístrojov, automatická prevodovka riadená elektronicky, audio systém, čistič svetlometov, predný hmlový svetlomet, parkovacia asistencia TOYOTA , hodiny, systém klimatizácie, pripomienka kľúča a pripomienka svetla
7	10	Systém airbag SRS
8	10	Avensis Verso, Picnic:  kúrenie SEAT
	10	Ipsum:  elektronicky modulované odpruženie TOYOTA
9	15	Zapaľovač
10	10	Systém klimatizácie, nabíjací systém, systém vstrekovania paliva multipoint/sekvenciálne, ABS, VSC, pripomienka kľúča a pripomienka svetla, upozornenie na pásy, parkovacia asistencia TOYOTA , prístrojová doska, rozmrazovač zadného okna
11	10	Ohrievače vonkajších zrkadiel
12	7,5	Systém zamykania dverí, elektrické chladiace ventilátory, elektrické ovládanie okien, audio systém, hmlový svetlomet, vnútorné osvetlenie, zadné svetlá, parkovacie svetlá, svetlomet

13	30	Ovládanie okien, strešný posuvný systém
14	10	Zadné svetlá, parkovacie svetlá, osvetlenie evidenčného čísla, svetlo batožinového priestoru, predné hmlové svetlo, zadné hmlové svetlo, prístrojová doska;
15	15	Napájanie presne odliate
16	30	Ovládanie okien, strešný posuvný systém
17	25	Systém zamykania dverí napájaný
18	25	Predný stierač a postrekovač, zadný stierač a postrekovač, čistič svetlometov
19	7,5	Elektrické chladiace ventilátory, systém viacbodového/sekvenčného vstrekovania paliva, ABS, VSC, audio systém, elektronicky modulovaná odpruženie TOYOTA , elektrické spätné zrkadlá, systém automatického ovládania osvetlenia
20	20	Ohrievač zadného okna
21	7,5	Systém nabíjania, prístrojová doska, svetlo cúvania, smerovky a svetlo upozornenia, systém viacbodového/sekvenčného vstrekovania paliva, ABS, systém zamykania dverí, ovládanie okien, pripomienka kľúča a pripomienka svetla, upozornenie na pásy, strešný posuvný systém, audio systém, hodiny, svetlomet, systém automatického ovládania osvetlenia, hmlové svetlo, zadné svetlá, parkovacie svetlá, vnútorné osvetlenie, parkovacia asistencia TOYOTA , systém klimatizácie, ohrievač zadného okna
22	15	Stop svetlo, systém ovládania zamykania prevodovky, ABS, vysoké stop svetlo, systém viacbodového/sekvenčného vstrekovania paliva, elektronicky modulovaná odpruženie TOYOTA
Relé
R1	Krátky bod (od 10.2003: Avensis Verso, Picnic)
R2	Kúrenie (HTR)
R3	Ohrievač zadného okna (RR DEF)
R4	Zapaľovanie (IG1)
R5	Zadné svetlo (OGON)

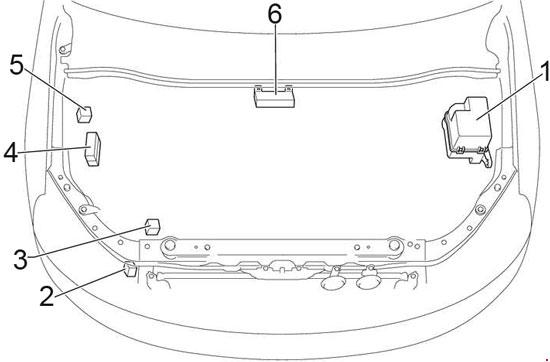

Compartiment motor

1. Poistková skrinka
2. Relé kontrola čistenia svetlometov
3. Riadiaca jednotka kontrola šmyku s aktorom
4. Poistková skrinka relé ABS
5. 1CD-FTV: Relé žhavičiek
6. Poistková skrinka relé

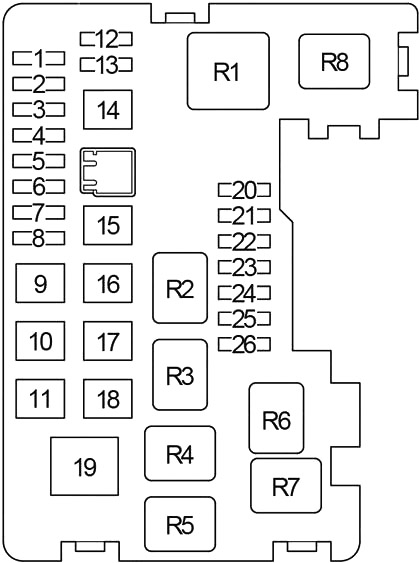

Schéma poistkovej skrinky v motorovom priestore

Číslo	Amperáže [A]	Popis
1	30	Poistky “ECU-B”, “DOME”, “RAD №1”
2	15	Benzín: elektrické chladiace ventilátory, systém viacbodového/sekvenčného vstrekovania paliva, systém klimatizácie
	30	Nafta: ohrievač paliva
3	10	Klaksón
4	10	Smerovky a kontrolné svetlo
5	15	Systém viacbodového/sekvenčného vstrekovania paliva, systém klimatizácie, elektrické chladiace ventilátory
6	10	Avensis Verso, Picnic (do 10.2003): Systém elektronickej kontroly škrtacej klapky
		Ipsum (od 10.2003): Systém elektronickej kontroly škrtacej klapky
	15	Avensis Verso, Picnic (od 10.2003): Senzor pomeru vzduchu/paliva
7	7,5	Palubný diagnostický systém
8	7,5	Avensis Verso, Picnic: Nabíjací systém
	15	Ipsum (od 10.2003): Odmrazovanie predného stierača
9	50	Relé “HEAD” (poistky “HEAD LH LWR”, “HEAD RH LWR”, “HEAD LH UPR”, “HEAD RH UPR”)
10	30	Zapaľovanie
11	30	Systém klimatizácie vzadu
12	30	Avensis Verso, Picnic: Čistič svetlometov
	15	Ipsum: Lisovanie napájania
13	7,5	Zadné hmlové svetlo
14	40	Avensis Verso, Picnic:
		okrem VSC (do 10.2003): ABS
		od 10.2003: ABS, VSC
		Ipsum: ABS, VSC
	50	Avensis Verso, Picnic:
		VSC (do 10.2003): ABS, VSC
15	30	Avensis Verso, Picnic (do 10.2003): ABS, VSC
		Ipsum:
		okrem VSC (od 10.2003): ABS

40	Avensis Verso, Picnic (od 10.2003): ABS, VSC
	Ipsum:
	do 10.2003: ABS
	alebo
	VSC: ABS, VSC
16	30	Benzín: Elektrické chladiace ventilátory
	40	Nafta: elektrické chladiace ventilátory
17	30	Benzín: Elektrické chladiace ventilátory
40	Nafta: elektrické chladiace ventilátory
18	50	Systém klimatizácie/ kúrenia
19	140	Relé “RR DEF” (poistky “RR DEF”, “MIR HTR”) relé “TAIL” (poistky “TAIL”, “PANEL”), relé “IG1” (“ECU-IG”, “GAUGE”, “HTR” , ” SEAT HTR”, “SRS-IG”, “WIPER” poistky), “PWR”, “RR HTR”, “DOOR”, “DOOR NR2”, “FR FOG”, “PWR OUTLET”, “STOP” , poistky “AM1”
20	15	Pravý svetlomet (tlmené svetlá), prístrojová doska
21	15	Ľavý svetlomet (tlmené svetlo)
22	15	Ľavý svetlomet (diaľkové svetlo), nastavenie výšky predných svetlometov
23	15	Pravý svetlomet (diaľkové svetlo)
24	15	Audio systém
25	7,5	Systém nabíjania, systém vstrekovania paliva viacbodový/sekvenciálny, ABS, elektronicky riadené odpruženie TOYOTA, systém zamykania elektrických dverí, elektrické ovládanie okien, pripomienka kľúča a pripomienka svetla, upozornenie na pásy, audio systém, hodiny, prístrojová doska, svetlomet, systém automatického riadenia osvetlenia, hmlové svetlá, zadné svetlá, parkovacie svetlá, vnútorné osvetlenie, parkovacia asistencia TOYOTA, systém klimatizácie, vyhrievanie zadného okna
26	10	Vnútorné osvetlenie, osobné osvetlenie, osvetlenie nôh, osvetlenie dverí, osvetlenie batožinového priestoru, osvetlenie prázdne
Relé
R1	Svetlomet (HEAD)
R2	Avensis Verso, Picnic: (DIMMER)
	Ipsum (od 10.2003): FR DEF
R3	Benzín: Zapaľovanie (IG2)
	Nafta: Kúrenie paliva (FUEL HTR)
R4	Klaksón
R5	Elektrický chladiaci ventilátor (FAN №2)
R6	Elektrický chladiaci ventilátor (FAN №1)
R7	Elektrický chladiaci ventilátor (FAN №3)
R8	Riadiaca jednotka motora (EFI)

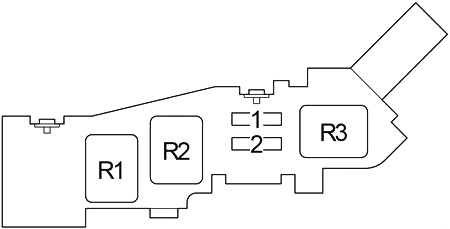

Číslo	Amperáže [A]	Popis
1	7,5	Systém štartovania, systém vstrekovania paliva multipoint/sekvenciálne;
2	–	–
Relé
R1	Štartovanie (ST)
R2	1CD-FTV: Riadiaca jednotka motora (EDU)
	1AZ-FE (od 10.2003): Senzor pomeru vzduch/palivo (A/F)
R3	Spojka kompresora klimatizácie (MG/C)

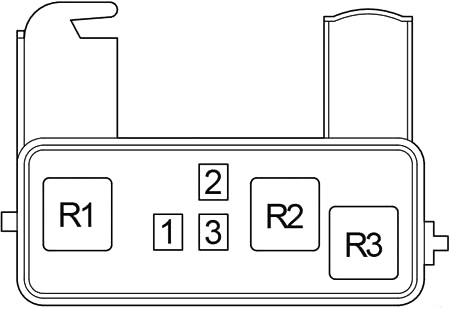

Poistková skrinka relé

Číslo	Poistka	Amperáž [A]	Popis
1	HTR SUB 3	50	Elektrický ohrievač
2	HTR SUB 1	50	Elektrický ohrievač
3	HTR SUB 2	50	Elektrický ohrievač
Relé
R1	Elektrický ohrievač (HTR SUB 1)
R2	Elektrický ohrievač (HTR SUB 2)
R3	Elektrický ohrievač (HTR SUB 3)

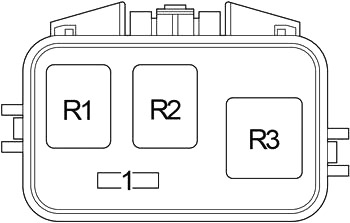

Poistková skrinka relé ABS

Číslo	Poistka	Amperáž [A]	Popis
1	–	–	–
Relé
R1	–
R2	ODPOJENIE ABS
R3	ABS MTR

O Toyota Picnic (2001-2009)

Toyota Picnic, vyrábaná v rokoch 2001 až 2009, je praktické MPV (Multi-Purpose Vehicle), ktoré ponúka pohodlné a priestranné sedenie pre rodiny. Tento model je známy svojou spoľahlivosťou a všestrannosťou, čo ho robí ideálnym pre dlhé cesty aj každodenné použitie. Toyota Picnic bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali vyvážený výkon a efektívnu spotrebu paliva. Interiér vozidla je navrhnutý s dôrazom na komfort a funkčnosť, pričom ponúka dostatok úložného priestoru a flexibilitu sedadiel.

Schéma poistkovej skrinky Toyota Picnic

Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Picnic, ktorá je nevyhnutná pre identifikáciu a riešenie problémov s elektrickými komponentmi vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pod prístrojovou doskou a v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo umožňuje jednoduchú orientáciu pri výmene poistiek. Je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre udržanie správnej funkčnosti elektrických systémov vo vašom vozidle.
