Toyota Celica (1993-2005) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Celica (1993–2005), zistíš, kde sa nachádzajú panely poistiek vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého fusible.
Toyota Celica (1993-1999) – schéma poistkovej skrinky
Rok výroby: 1993, 1994, 1995, 1996, 1997, 1998, 1999.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Celica (1993-1999) je poistka 1 a 25 v poistkovej skrinke
Motorový priestor (ľavý) -USA

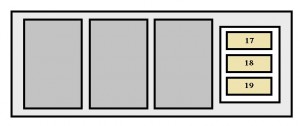

Motorový priestor (predná)

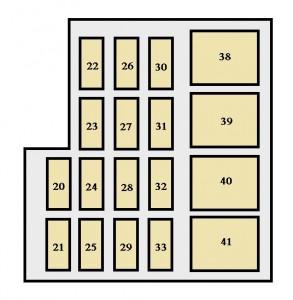

Prístrojová doska

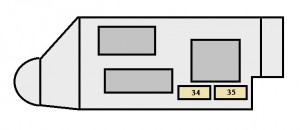

Bočný panel ochrany cestujúceho
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | AM2 | 30 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | HAZARD | 10 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | HORN | 7,5 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Radio NO.1 | 20 | Audio systém pre auto | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ECU-B | 15 | Systém proti zablokovaniu;
Tempomat. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | DOME | 10 | Vnútorné osvetlenie;
Osvečenie osobných priestorov; Osvetlenie batožinového priestoru; Dodatočné osvetlenie dverí; Hodiny. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | HEAD (LH) | 15 | Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | HEAD (RH) | 15 | Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | SPARE | – | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | SPARE | – | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | SPARE | – | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | ALT-S | 7,5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | SRS WRN | 7,5 | Kontrolka varovania airbagu SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | EFI | 15 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | HEAD (LH) LO | 15 | Ľavý svetlomet (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | HEAD (RH) LO | 15 | Pravý svetlomet (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | HEAD-HI (RH) | 15 | Pravý svetlomet (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | HEAD-HI (LH) | 15 | Svetlomet ľavý (diaľkové) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | DRL | 7,5 | Systém denného svietenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | ECU-IG | 15 | Automatická prevodovka riadená elektronicky;
Systém proti zablokovaniu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | SEAT-HTR | 20 | Chýbajúci obvod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | PANEL | 7,5 | Osvetlenie prístrojového panela | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | STOP | 15 | Brzdové svetlá;
Vysoké brzdové svetlo; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Spínač tempomatu; Automaticky riadený systém prevodovky; Systém proti zablokovaniu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | FOG | 20 | Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | CIG & RAD | 15 | Zapaľovač cigariet;
Digitálny displej hodín; Audio systém pre auto. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | IGN | 7,5 | Systém nabíjania;
Kontrolka vybitia; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Systém airbag SRS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | WIPER | 20 | Stierače a umývač čelného skla;
Stierač a umývač zadného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | MIR-HTR | 10 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | TURN | 10 | Smerovky;
Havarijné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | TAIL | 15 | Zadné svetlá;
Parkovacie svetlá; Predné obrysové svetlá; Zadné obrysové svetlá; Osvedčenie o registrácii. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | HTR | 10 | Klimatizácia;
Odmlžovač zadného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | GAUGE | 10 | Otáčkomer a ukazovatele;
Systém elektrického uzamykania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | ST | 7,5 | Systém štartovania;
Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | A / C | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | OBD II | 7,5 | Systém palubnej diagnostiky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | |
| 36 | RDI | 30 | Elektrický chladiaci ventilátor |
| 37 | CDS | 30 | Elektrický chladiaci ventilátor |
| 38 | AM1 | 40 | Elektronický zapaľovací systém;
Zapaľovací rozdeľovač. |
| 39 | DOOR | 30 | Elektricky ovládaný systém zámkov dverí;
Systém ovládania strechy s variabilným smerom |
| 40 | DEF | 30 | Odmlžovač zadného okna |
| 41 | POWER | 30 | Elektrické okná;
Elektrická strecha. |
Poistky (typ C)
| Poistka | Amp [A] | Popis | |
| 42 | HTR | 40 | Systém klimatizácie |
| 43 | ALT | 100 | Poistky “ALT-S”, “TAIL”,
“DOOR”, “DEF” a “POWER” |
| 44 | MAIN | 60 | Systém štartovania;
Svetlomety; Poistky “AM2”, “HAZARD”, “HORN”, “DOME” a “RADIO” |
| 45 | ABS | 50 | Systém prevencie zablokovania kolies |
Toyota Celica (2000) – schéma poistkovej skrinky
Rok výroby: 2000.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Celica (2000) je poistka 23 a 43 v poistkovej skrinke.

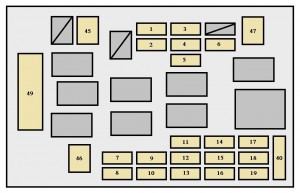

Motorový priestor
Motorový priestor
PANEL NÁSTROJOV
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | HEAD LH LWR | 10 | Svetlomet na ľavej strane (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ABS NO.2 | 25 | Systém proti zablokovaniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | HEAD RH UPR | 20 | Svetlomet na pravej strane (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | DRL NO.3 | 7,5 | Systém denného svietenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | HEAD RH LWR | 10 | Svetlomet na pravej strane (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | HEAD LH UPR | 10 | Svetlomet na ľavej strane (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | IG2 | 15 | Systém štartovania;
Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | HAZ | 10 | Výstražné svetlá;
Smerovky; Systém proti krádeži. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ST | 7,5 | Systém štartovania;
Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | AM2 | 7,5 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | SPARE | 10 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | EFI NO.2 | 7,5 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania; Systém kontroly emisií. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | EFI | 15 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania; Poistky „EFI č. 1“ a „EFI č. 2“. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | SPARE | 15 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | EFI NO.1 | 7,5 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | DCC | 25 | Poistky „RADIO“, „DOME“, „MPX-B“ a „ECU-B“ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | SPARE | 30 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | HORN | 10 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | ALT − S | 7,5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | HEAD RH UPR | 10 | Svetlomet pravý (diaľkové svetlo);
Systém denného svietenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | HEAD LH UPR | 10 | Svetlomet ľavý (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | S/ROOF | 15 | Elektricky otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | CIG | 15 | Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | FL P / W | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | AM1 | 25 | Systém štartovania;
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, Poistky “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” a “ECU-IG” |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | STOP | 10 | Brzdové svetlá;
Systém proti zablokovaniu; Vysoké brzdové svetlo; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Automatická prevodovka riadená elektronicky; Cruise control. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | DOOR | 20 | Systém elektrického zamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | SRS − IG | 7,5 | Systém airbag SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | FR FOG | 15 | Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | WASHER | 15 | Stierače a umývač čelného skla;
Stierač a umývač zadného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | OBD | 7,5 | Systém diagnostiky palubného počítača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | RADIO | 15 | Audio systém pre auto | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | WIPER | 25 | Stierače a umývač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | TURN | 7,5 | Zapnite smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | MIR HTR | 10 | Circuito chýba | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | HTR | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | RR WIPER | 15 | Stierač a umývač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | TAIL | 10 | Zadné svetlá;
Osvetlenie prístrojovej dosky; Osvetlenie evidenčného čísla; Predné bočné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | FR P / W | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | SPARE | 7,5 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | a. MPX−B | 7,5 | Systém diaľkového ovládania bezdrôtovo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b. RR FOG | 7,5 | Obvod chýba | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c. DOME | 7,5 | Hodiny;
Vnútorné osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d. ECU−B | 7,5 | Systém klimatizácie;
Ukazovatele a meradlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | a. WARNING | 5 | Systém nabíjania;
Ukazovatele a meradlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b. ECU-IG | 5 | Systém tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c. ABS−IG | 5 | Systém proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d. FAN RLY | 5 | Elektrické chladiče | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | a. PANEL1 | 7,5 | Ukazovatele a meradlá;
Systém klimatizácie; Automatická prevodovka riadená elektronicky; Systém kontroly úrovne predných svetlometov; Predné hmlové svetlá; Výstražné svetlá; Smerovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b. PANEL2 | 7,5 | Audio systém pre auto;
Zapaľovač cigariet; Osvetlenie priestoru pre cestujúcich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c. ECU−ACC | 7,5 | Hodiny;
Audio systém pre auto; Kontrola zrkadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | a. BK/UP LP | 5 | Rezervné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b. DEF RLY | 5 | Elektrické okná;
Odmlžovač zadného okna. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c. BODY ECU−IG | 5 | Systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d. TENS RDC | 5 | Automatická prevodovka riadená elektronicky;
Systém kontroly zablokovania prevodovky; Elektricky ovládaná strecha. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ C)
| Poistka | Amp [A] | Popis | |
| 45 | ABS NO.1 | 50 | Systém antiblockovania |
| 46 | HLAVNÝ | 40 | Systém štartovania;
Systém denného svietenia |
| 47 | HTR | 50 | Systém klimatizácie |
| 48 | DEF | 30 | Odmlžovač zadného skla |
Poistky (typ D)
| Poistka | Amp [A] | Popis | |
| 49 | ALT | 120 | Chladiaci systém;
Elektrické chladiace ventilátory; Systém štartovania; Odmlžovač zadného okna; Zadné svetlá; “ABS č. 1”, “ABS č. 2”, “HTR”, “FR P / W”, “FL P / W”, “DOOR”, “OBD”, “STOP”, “S / ROOF”, “MIR HTR”, “FR FOG” a “AM1”. |
Toyota Celica (2001) – schéma poistky
Rok výroby: 2001.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Celica (2000) je poistka 23 a 43 v poistkovej skrinke.

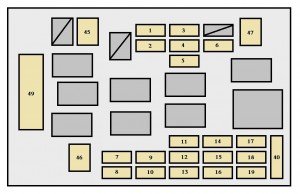

Motorový priestor
Motorový priestor

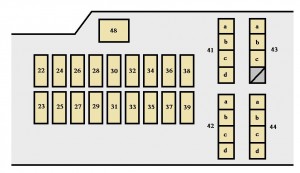

Prístrojová doska
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | HEAD LH LWR | 10 | Svetlomet ľavý (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ABS NO.2 | 25 | Systém proti zablokovaniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | HEAD RH UPR | 20 | Svetlomet pravý (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | DRL NO.3 | 7,5 | Systém denného svietenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | HEAD RH LWR | 10 | Svetlomet pravý (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | HEAD LH UPR | 10 | Svetlomet ľavý (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | IG2 | 15 | Systém štartovania;
Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | HAZ | 10 | Výstražné svetlá;
Smerovky; Systém proti krádeži. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ST | 7,5 | Systém štartovania;
Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | AM2 | 7,5 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | SPARE | 10 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | EFI NO.2 | 7,5 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania; Systém kontroly emisií. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | EFI | 15 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania; Poistky „EFI č. 1“ a „EFI č. 2“. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | SPARE | 15 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | EFI NO.1 | 7,5 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | DCC | 25 | Poistky „RADIO“, „DOME“, „MPX-B“ a „ECU-B“ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | SPARE | 30 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | HORN | 10 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | ALT − S | 7,5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | HEAD RH UPR | 10 | Svetlomet pravý (diaľkové svetlo);
Systém denného svietenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | HEAD LH UPR | 10 | Svetlomet ľavý (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | S/ROOF | 15 | Elektricky otvárateľná strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | CIG | 15 | Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | FL P / W | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | AM1 | 25 | Systém štartovania;
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, Poistky “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” a “ECU-IG”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | STOP | 10 | Brzdové svetlá;
Systém proti zablokovaniu; Vysoké brzdové svetlo; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Elektronická automatická prevodovka; Tempomat. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | DOOR | 20 | Systém elektrického zamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | SRS − IG | 7,5 | Systém airbag SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | FR FOG | 15 | Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | WASHER | 15 | Stierače a umývač čelného skla;
Stierač a umývač zadného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | OBD | 7,5 | Systém palubnej diagnostiky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | RADIO | 15 | Audio systém pre auto | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | WIPER | 25 | Stierače a umývač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | TURN | 7,5 | Aktivuje smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | MIR HTR | 10 | Circuit absent | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | HTR | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | RR WIPER | 15 | Stierač a umývač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | TAIL | 10 | Zadné svetlá;
Svetlá prístrojovej dosky; Svetlá evidenčnej značky; Predné bočné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | FR P / W | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | |
| 40 | SPARE | 7,5 | Rezervná poistka |
| 41 | a. MPX−B | 7,5 | Systém diaľkového ovládania bezdrôtovo |
| b. RR FOG | 7,5 | Obvod chýba | |
| c. DOME | 7,5 | Hodiny;
Vnútorné osvetlenie. |
|
| d. ECU−B | 7,5 | Systém klimatizácie;
Ukazovatele a meradlá. |
|
| 42 | a. WARNING | 5 | Systém nabíjania;
Ukazovatele a meradlá |
| b. ECU-IG | 5 | Systém tempomatu | |
| c. ABS−IG | 5 | Systém proti zablokovaniu | |
| d. FAN RLY | 5 | Elektrické chladiče | |
| 43 | a. PANEL 1 | 7,5 | Ukazovatele a meradlá;
Systém klimatizácie; Elektronická automatická prevodovka; Systém kontroly úrovne predných svetlometov; Predné hmlové svetlá; Výstražné svetlá; Smerovky. |
| b. PANEL2 | 7,5 | Audio systém pre auto;
Zapaľovač cigariet; Osvetlenie priestoru odkladacej schránky. |
|
| c. ECU−ACC | 7,5 | Hodiny;
Audio systém pre auto; Kontrola zrkadla. |
|
| 44 | a. BK/UP LP | 5 | Rezervné svetlá |
| b. DEF RLY | 5 | Elektrické okná;
Odmlžovač zadného okna. |
|
| c. BODY ECU−IG | 5 | Systém proti krádeži | |
| d. TENS RDC | 5 | Elektronická automatická prevodovka;
Systém kontroly zámku prevodovky; Elektricky ovládaná strecha. |
|
Poistky (typ C)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | ABS NO.1 | 40 | Systém antiblockovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | HLAVNÝ | 40 | Systém štartovania;
Systém denného svietenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | HTR | 50 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | DEF | 30 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ D)
| Poistka | Amp [A] | Popis | |
| 49 | ALT | 120 | Systém chladenia;
Elektrické ventilátory chladenia; Systém štartovania; Odmlžovač zadného okna; Zadné svetlá; “ABS č. 1”, “ABS č. 2”, “HTR”, “FR P / W”, “FL P / W”, “DOOR”, “OBD”, “STOP”, “S / ROOF”, “MIR HTR”, “FR FOG” a “AM1” |
Toyota Celica (2002) – schéma poistkovej skrinky
Rok výroby: 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Celica (2002) je poistka 23 a 43 v poistkovej skrinke

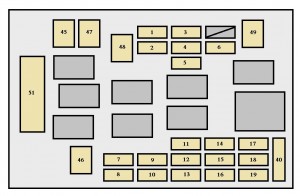

Motorový priestor

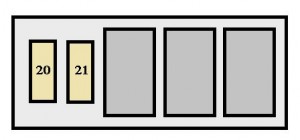

Motorový priestor

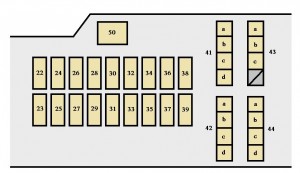

Prístrojová doska
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | HEAD LH LWR | 10 | Svetlomet ľavý (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | ABS NO.2 | 25 | Systém proti zablokovaniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | HEAD RH UPR | 20 | Svetlomet pravý (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | DRL NO.3 | 7,5 | Systém denného svietenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | HEAD RH LWR | 10 | Svetlomet pravý (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | HEAD LH UPR | 10 | Svetlomet ľavý (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | IG2 | 15 | Systém štartovania, systém vstrekovania paliva viacbodový;
Systém vstrekovania paliva sekvenčný viacbodový. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | HAZ | 10 | Výstražné svetlá;
Smerovky; Systém proti krádeži. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ST | 7,5 | Systém štartovania;
Systém vstrekovania paliva viacbodový; Systém vstrekovania paliva sekvenčný viacbodový. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | AM2 | 7,5 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | SPARE | 10 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | EFI NO.2 | 7,5 | Systém vstrekovania paliva viacbodový;
Systém vstrekovania paliva sekvenčný viacbodový; Systém kontroly emisií. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | EFI | 15 | Systém vstrekovania paliva viacbodový;
Systém vstrekovania paliva sekvenčný viacbodový; Poistky „EFI č. 1“ a „EFI č. 2“. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | SPARE | 15 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | EFI NO.1 | 7,5 | Systém vstrekovania paliva viacbodový;
Systém vstrekovania paliva sekvenčný viacbodový. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | DCC | 25 | Poistky „RADIO“, „DOME“, „MPX-B“ a „ECU-B“ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | SPARE | 30 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | HORN | 10 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | ALT − S | 7,5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | HEAD RH UPR | 10 | Svetlomet pravý (diaľkové svetlo);
Systém denného svietenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | HEAD LH UPR | 10 | Svetlomet ľavý (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | S/ROOF | 15 | Elektricky otvárateľná strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | CIG | 15 | Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | FL P / W | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | AM1 | 25 | Systém štartovania,
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”; Poistky “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” a “ECU-IG”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | STOP | 10 | Brzdové svetlá;
Systém proti zablokovaniu; Vysoké brzdové svetlo; Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva; Automatická prevodovka riadená elektronicky; Tempomat. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | DOOR | 20 | Systém elektrického zamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | SRS − IG | 7,5 | Systém airbagov SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | FR FOG | 15 | Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | WASHER | 15 | Stierače a umývač predného skla;
Stierač a umývač zadného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | OBD | 7,5 | Systém palubnej diagnostiky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | RADIO | 15 | Audio systém pre auto | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | WIPER | 25 | Stierače a umývač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | TURN | 7,5 | Aktivuje svetlá signálizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | MIR HTR | 10 | Circuit absent | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | HTR | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | RR WIPER | 15 | Stierač a umývač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | TAIL | 10 | Zadné svetlá;
Svetlá prístrojovej dosky; Svetlá evidenčného čísla; Bočné predné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | FR P / W | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | SPARE | 7,5 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | a. MPX−B | 7,5 | Systém diaľkového ovládania bezdrôtovo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b. RR FOG | 7,5 | Obvod chýba | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c. DOME | 7,5 | Hodiny;
Vnútorné osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d. ECU−B | 7,5 | Systém klimatizácie;
ukazovatele a meradlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | a. WARNING | 5 | Systém nabíjania;
Ukazovatele a meradlá |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b. ECU-IG | 5 | Systém tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c. ABS−IG | 5 | Systém proti zablokovaniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d. FAN RLY | 5 | Elektrické chladiace ventilátory | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | a. PANEL 1 | 7,5 | Ukazovatele a meradlá;
Systém klimatizácie; Automatická prevodovka riadená elektronicky; Systém kontroly úrovne predných svetiel; Predné hmlové svetlá; Výstražné svetlá; Smerovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b. PANEL2 | 7,5 | Audio systém pre auto;
Zapaľovač cigariet; Osvetlenie priestoru pre cestujúcich. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c. ECU−ACC | 7,5 | Hodiny;
Audio systém pre auto; Kontrola zrkadla spätného pohľadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | a. BK/UP LP | 5 | Rezervné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b. DEF RLY | 5 | Elektrické okná;
Ohrievač zadného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c. BODY ECU−IG | 5 | Systém proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d. TENS RDC | 5 | Automatická prevodovka riadená elektronicky;
Systém kontroly zámku prevodovky; Elektricky ovládaná strecha. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ C)
| Poistka | Amp [A] | Popis | |
| 45 | CDS | 50 | Ventilátor chladenia elektrický |
| 46 | HLAVNÝ | 40 | Systém štartovania;
Systém denného svietenia. |
| 47 | ABS Č.1 | 50 | Systém proti zablokovaniu |
| 48 | RDI | 30 | Ventilátor chladenia elektrický |
| 49 | HTR | 50 | Systém klimatizácie |
| 50 | DEF | 30 | Ohrievač zadného skla |
Poistky (typ D)
| Poistka | Amp [A] | Popis | |
| 51 | ALT | 120 | Systém chladenia;
Elektrické chladiace ventilátory; Systém štartovania; Odmlžovač zadného skla; Zadné svetlá; “ABS č. 1”, “ABS č. 2”, “HTR”, “FR P / W”, “FL P / W”, “DVERA”, “OBD”, “STOP”, “S / STRECHA”, “MIR HTR”, “FR HMLOVÉ” a “AM1” |
Toyota Celica (2004-2005) – schéma poistkovej skrinky
Rok výroby: 2004, 2005.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Celica (2004-2005) je poistka 23 a 43 v poistkovej skrinke

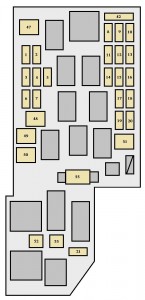

Motorový priestor

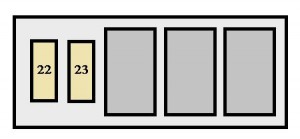

Motorový priestor
Panel prístrojov
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | ANTENNA AUTO | 15 | Elektrická anténa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | SVETLOMET ĽAVÝ UPR | 10 | Ľavý svetlomet (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | SVETLOMET PRAVÝ UPR | 20 | Pravý svetlomet (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | SVETLOMET LVL DRL Č.1 | 7,5 | Systém denného svietenia;
Systém kontroly úrovne predných svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | SVETLOMET PRAVÝ LWR | 15 | Pravý svetlomet (tlmené svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | SVETLOMET ĽAVÝ UPR | 15 | Ľavý svetlomet (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ABS Č.2 | 25 | Systém proti zablokovaniu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | SPARE | 10 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | KLAXON | 10 | Klaxon | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ALT − S | 7,5 | Systém nabíjania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | SPARE | 10 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | EFI Č.1 | 10 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | DCC | 25 | Poistky “RADIO”, “DOME”, “MPX-B” a “ECU-B” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | SPARE | 10 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | EFI Č.2 | 10 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania; Systém kontroly emisií. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | EFI | 20 | Systém viacbodového vstrekovania;
Systém sekvenčného viacbodového vstrekovania; Poistky “EFI č. 1” a “EFI č. 2”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ST | 7,5 | Systém štartovania;
Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | AM2 | 7,5 | Systém štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | IG2 | 15 | Systém štartovania;
Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | HAZ | 10 | Havarijné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | ETCS | 10 | Elektronický systém riadenia škrtacej klapky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | FARO DESTRO UPR | 10 | Pravý svetlomet (diaľkové svetlo);
Systém denného svietenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | FARO SINISTRO UPR | 10 | Ľavý svetlomet (diaľkové svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | S/ROOF | 15 | Elektrická strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | FL P / W | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | STOP | 10 | Brzdové svetlá;
Systém proti zablokovaniu; Vysoké brzdové svetlo; Systém viacbodového vstrekovania; Systém sekvenčného viacbodového vstrekovania; Automatická prevodovka riadená elektronicky; Tempomat. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | SRS − IG | 7,5 | Systém airbagov SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | WASHER | 15 | Stierače a umývač skla predného skla;
Stierač a umývač skla zadného okna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | RADIO | 15 | Audio systém pre auto | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | TURN | 7,5 | Aktivuje svetlá signalizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | HTR | 10 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | TAIL | 10 | Zadné svetlá;
Svetlá prístrojovej dosky; Svetlá evidenčného čísla; Predné bočné svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | CIG | 15 | Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | AM1 | 25 | Systém štartovania;
“CIG”, “ECU ACC”, “SRS-IG”, “WASHER”, “WIPER”, “BK / UP LP”, “TENS RDC”, “DEF RLY”, “BODY ECU-IG”, Poistky “TURN”, “HTR”, “WARNING”, “FAN RLY”, “ABS-IG” a “ECU-IG”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | DOOR | 20 | Systém elektrického zamykania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | FR FOG | 15 | Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | OBD | 7,5 | Systém diagnostiky palubného počítača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | WIPER | 25 | Stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | MIR HTR | 10 | Obvod chýba | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | RR WIPER | 15 | Stierač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | FR P / W | 20 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | |
| 42 | SPARE | 7,5 | Rezervná poistka |
| 43 | a. MPX−B | 7,5 | Systém diaľkového ovládania bezdrôtovo |
| b. RR FOG | 7,5 | Obvod chýba | |
| c. DOME | 7,5 | Hodiny;
Vnútorné osvetlenie. |
|
| d. ECU−B | 7,5 | Systém klimatizácie;
Ukazovatele a meradlá. |
|
| 44 | a. WARNING | 5 | Systém nabíjania;
Ukazovatele a meradlá. |
| b. ECU-IG | 5 | Systém tempomatu | |
| c. ABS−IG | 5 | Systém proti zablokovaniu | |
| d. FAN RLY | 5 | Elektrické chladiace ventilátory | |
| 45 | a. PANEL1 | 7,5 | Ukazovatele a meradlá;
Systém klimatizácie; Automatická prevodovka riadená elektronicky; Systém kontroly úrovne predných svetlometov; Predné hmlové svetlá; Výstražné svetlá; Smerovky. |
| b. PANEL2 | 7,5 | Audio systém pre auto;
Zapaľovač cigariet; Osvetlenie priestoru pre cestujúcich. |
|
| c. ECU−ACC | 7,5 | Hodiny;
Audio systém pre auto; Kontrola zrkadla. |
|
| 46 | a. BK/UP LP | 5 | Rezervné svetlá |
| b. DEF RLY | 5 | Elektrické okná;
Odmlžovač zadného okna. |
|
| c. BODY ECU−IG | 5 | Antivírusový systém | |
| d. TENS RDC | 5 | Automatická prevodovka riadená elektronicky;
Systém kontroly zablokovania prevodovky; Elektrický strešný okno. |
|
Poistky (typ C)
| Poistka | Amp [A] | Popis | |
| 47 | HTR | 50 | Systém klimatizácie |
| 48 | RDI | 30 | Elektrický chladiaci ventilátor |
| 49 | ABS NO.1 | 50 | Systém proti zablokovaniu |
| 50 | CDS | 30 | Elektrický chladiaci ventilátor |
| 51 | MAIN | 40 | Systém štartovania;
Systém denného svietenia; Poistka “ST”. |
| 52 | DEF | 30 | Odmlžovač zadného okna |
Poistky (typ D)
| Poistka | Amp [A] | Popis | |
| 43 | ALT | 120 | Systém chladenia;
Elektrické ventilátory chladenia; Systém štartovania; Odmlžovač zadného okna; Zadné svetlá; “ABS č. 1”, “ABS č. 2”, “HTR”, “FR P / W”, “FL P / W”, “DOOR”, “OBD”, “STOP”, “S / ROOF”, “MIR HTR”, “FR FOG”, “AM1”. |
O Toyota Celica (1993-2005)
Toyota Celica, vyrábaná v rokoch 1993 až 2005, je športové kupé, ktoré si získalo obľubu vďaka svojmu dynamickému dizajnu a spoľahlivosti. Tento model bol dostupný v niekoľkých generáciách, pričom každá z nich prinášala vylepšenia v oblasti výkonu a technológií. Celica ponúkala rôzne možnosti motorov, vrátane štvorvalcových motorov s objemom od 1.8 do 2.2 litra, ktoré poskytovali dostatočný výkon pre športovú jazdu. Vďaka svojmu nízkemu ťažisku a precíznemu riadeniu bola obľúbená medzi nadšencami športových áut. Interiér vozidla bol navrhnutý s dôrazom na komfort a moderné prvky, čo z nej robilo atraktívnu voľbu pre vodičov, ktorí hľadali spojenie štýlu a výkonu.
Schéma poistkovej skrinky Toyota Celica
Táto stránka zobrazuje schému poistkovej skrinky pre model Toyota Celica, ktorá je kľúčová pre identifikáciu a údržbu elektrických systémov vozidla. V Toyota Celica sa poistková skrinka zvyčajne nachádza pod palubnou doskou na strane vodiča a v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo je nevyhnutné pre správnu údržbu. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kritickým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať k dispozícii presné a aktuálne informácie o jej konfigurácii.
