Toyota Aygo AB10 (2005-2014) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Toyota Aygo AB10 (2005–2014), zistíš, kde sa nachádzajú panely poistiek vo vnútri vozidla a získaš podrobné informácie o priradení a rozložení každého poistky.
Toyota Aygo AB10 (2005-2011) – schéma poistky
Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Aygo AB10 (2005-2011) je poistka 27 v paneli poistiek na prístrojovej doske (zadná časť).
Panel poistiek v motorovom priestore (horná časť)
Panel poistiek v motorovom priestore (zadná časť)
Panel poistiek na prístrojovej doske (ľavá strana)
Panel poistiek na prístrojovej doske (pravá strana)

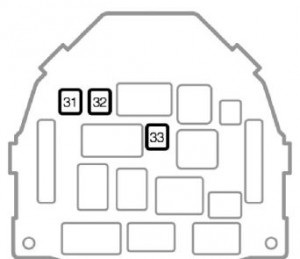

Panel poistiek na prístrojovej doske (zadná časť)
Poistky (typ A)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | H-LP RH (HI) | 10 (s systémom denného svietenia) | Svetlomety vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | H-LP LH (HI) | 10 (s systémom denného svietenia) | Svetlomety;
Smerovky a meradlá na ľavej strane. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | H − LP RH (LO) | 10 (s systémom denného svietenia) | Svetlomety vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | H − LP LH (LO) | 10 (s systémom denného svietenia) | Svetlomety, smerovky a meradlá na ľavej strane | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | DIMMER | 20 (s systémom denného svietenia) | Poistky “H-LP LH (HI)”, “H-LP RH (HI)”,
“H-LP LH (LO)”, “H-LP RH (LO)”; Systém denného svietenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H − LP LH | 10 (bez systému denného svietenia) | Svetlomety vľavo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | ABS NR 2 | 25 (bez systému kontroly stability vozidla) | Systém proti zablokovaniu a
systém kontroly stability vozidla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSC NR 2 | 30 (so systémom kontroly stability vozidla) | Systém proti zablokovaniu a
systém kontroly stability vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | AM2 | 30 | Systém štartovania, poistky “IG1”, “IG2”, “STA” | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | HAZARD | 10 | Smerovky, núdzové svetlá;
Smerovky a meradlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | H − LP RH | 10 (bez systému denného svietenia) | Svetlomety vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | DOME | 15 | Smerovky a meradlá;
Vnútorné osvetlenie; Audio systém; Otáčkomer. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | EFI | 15 | Elektrický ventilátor chladenia;
Systém viacbodového vstrekovania paliva; Systém sekvenčného viacbodového vstrekovania paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | HORN | 10 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | SPARE | 7,5 | Náhradná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | SPARE | 10 | Poistka rezervná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | SPARE | 15 | Poistka rezervná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | STA | 7,5 | Manuálna prevodovka multistupňová;
Systém vstrekovania paliva multipoint; Systém vstrekovania paliva sekvenčný multipoint. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | EFI NO.2 | 7,5 | Systém vstrekovania paliva multipoint;
Systém vstrekovania paliva sekvenčný multipoint; Manuálna prevodovka multistupňová. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | STOP | 10 | Brzdové svetlá;
Vysoké brzdové svetlo; Antiblokovací systém; Manuálna prevodovka multistupňová. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | D / L | 25 | Systém zamykania dverí;
Systém bezdrôtového diaľkového ovládania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | DEF | 20 | Odmlžovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | TAIL | 7,5 | Systém denného svietenia;
Zadné svetlá; Osvetlenie evidenčného čísla; Svetlá na polohe; Systém kontroly úrovne predných svetlometov; Osvetlenie prístrojovej dosky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | OBD | 7,5 | Systém diagnostiky palubného počítača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | ECU − B | 7,5 | Multifunkčná manuálna prevodovka;
Systém denného svietenia; Systém kontroly stability vozidla; Ukazovatele a meradlá; Zadné hmlové svetlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | ECU-IG | 7,5 | Antiblokovací systém;
Systém kontroly stability vozidla; Elektrické posilňovač riadenia; Elektrický chladiaci ventilátor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | BACK UP | 10 | Svetlá cúvania;
Elektrické zamykanie; Systém bezdrôtového diaľkového ovládania; Elektrické okná; Odmlžovač zadného okna; Rýchlomer; Systém klimatizácie; Systém kúrenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | WIP | 20 | Stierač a umývač čelného skla;
Stierač a umývač zadného okna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | ACC | 15 | Napájacia zásuvka;
Audio systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | IG1 | 7,5 | Stierač a umývač čelného skla;
Stierač a umývač zadného okna; Antiblokovací systém; Elektrické posilňovač riadenia; Elektrický chladiaci ventilátor; Svetlá cúvania; Elektrické zamykanie dverí; Systém bezdrôtového diaľkového ovládania; Elektrické okná; Odmlžovač zadného okna; Rýchlomer; Systém klimatizácie; Systém kúrenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | IG2 | 15 | Systém vstrekovania paliva multipoint;
Systém vstrekovania paliva sekvenčný multipoint; Systém airbagov SRS; Ukazovatele a meradlá; Systém denného svietenia; Manuálna prevodovka multistupňová. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | A/C | 7,5 | Klimatizácia;
Elektrický ohrievač. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky (typ B)
| Poistka | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | AM1 | 40 | Poistky “ACC”, “WIP”,
“ECU-IG”, “BACK UP” |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | PWR | 30 | Elektrické okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | HTR | 40 | Vykurovací systém;
Klimatizácia; Poistka “A / C”. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | AMT | 50 | Manuálna viacstupňová prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | RADIÁTOR | 30 * | Elektrický chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 * | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | ABS Č.1 | 40 (bez systému kontroly stability vozidla) | Systém proti zablokovaniu a
systém kontroly stability vozidla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSC Č.1 | 50 (so systémom kontroly stability vozidla) | Systém proti zablokovaniu a
systém kontroly stability vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | EMPS | 50 | Elektrický systém
posilňovača riadenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ∗: Vymeniť poistku za identickú s pôvodnou | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistka (typ C)
| Poistka | Hodnotenie v ampéroch [A] | Popis | |
| 38 | ALTERNÁTOR | 120 | Systém nabíjania, “EPS”, “ABS (bez systému kontroly stability vozidla)”,
“VSC (systém kontroly stability vozidla)”, “RADIÁTOR”, “AM1”, “HTR”, “PWR”, “D / L” Poistky, “DEF”, “TAIL”, “STOP”, “OBD”, “ECU-B”. |
Toyota Aygo AB10 (2012-2014) – schéma poistky
Rok výroby: 2012, 2013, 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Toyota Aygo AB10 (2012-2014) je poistka 4 v poistkovej skrinke v priestore pre cestujúcich na prístrojovej doske (svetlá strana).
Poistková skrinka v motorovom priestore (horná strana)
| Č. | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | DRL | 5 | Denné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | FOG FR | 20 | Predné hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | H-LP LH | 10 | Ľavé svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | H-LP RH | 10 | Pravé svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | STA | 7,5 | Manuálny prevod s viacerými režimami;
Viacbodový systém vstrekovania paliva; Sekvenčný viacbodový systém vstrekovania paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | EFI NO.2 | 7,5 | Viacbodový systém vstrekovania paliva;
Sekvenčný viacbodový systém vstrekovania paliva; Manuálny prevod s viacerými režimami. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | MET | 5 | Odometer a meradlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | SUB-LP | 30 | Poistky DRL;
FOG FR. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ABS NO.2*1 | 25 | Systém prevencie zablokovania kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSC NO.2*2 | 30 | Systém proti zablokovaniu a
systém kontroly stability vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | AM2 | 30 | Systém štartovania;
Poistky IG1, IG2, STA. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | HAZARD | 10 | Smerovky;
Havarijné svetlá; Smerovky a meradlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | H-LP HLAVNÝ | 20 | Poistky H-LP Ľ, H-LP P | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | DOME | 15 | Smerovky a meracie prístroje;
Vnútorné osvetlenie; Audio systém; Odometer. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | EFI | 15 | Elektrický chladiaci ventilátor;
Viacbodový systém vstrekovania paliva; Sekvenčný viacbodový systém vstrekovania paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | HORN | 10 | Klakson | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | SPARE | 7,5 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | SPARE | 10 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | SPARE | 15 | Rezervná poistka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | AMT | 50 | Manuálna prevodovka s viacerými režimami | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | RADIÁTOR | 30 A * 3 | Elektrický chladiaci ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 A * 3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | ABS * 1 | 40 | Systém prevencie zablokovania kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VSC * 2 | 50 | Systém proti zablokovaniu a
systém kontroly stability vozidla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | EMPS | 50 | Systém elektrickej asistencie riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* 1: Vozidlá bez systému VSC
* 2: Vozidlá so systémom VSC
* 3: Vymeniť poistku za identickú s originálnou
Poistková skrinka v motorovom priestore (zadná)
| Č. | Amperi [A] | Popis | |
| 1 | ALTERNATR | 120 | Systém nabíjania,
EMPS, ABS, VSC, RADIÁTOR, AM1, HTR, PWR, D/L, DEF, TAIL, STOP, OBD, poistky ECU-B. |
Vano poistkov v zóne pre cestujúcich (prístrojová doska – pravá strana)
| Číslo | Amperi [A] | Popis | |
| 1 | STOP | 10 | Brzdové svetlá;
Vysoké brzdové svetlo; Systém proti zablokovaniu; Manuálna prevodovka s viacerými režimami. |
| 2 | D/L | 25 | Systém elektrického zamykania;
Systém bezdrôtového diaľkového ovládania. |
| 3 | DEF | 20 | Odmlžovač zadného okna |
| 4 | TAIL | 7,5 | Systém denných svetiel;
Zadné svetlá; Osvetlenie evidenčného čísla; Svetlá na polohe; Systém kontroly úrovne predných svetlometov; Osvetlenie prístrojovej dosky. |
| 5 | OBD | 7,5 | Systém diagnostiky na palube |
| 6 | ECU-B | 7,5 | Manuálna prevodovka s viacerými režimami;
Systém denných svetiel; Systém kontroly stability vozidla; Ukazovatele a meradlá; Zadné brzdové svetlo. |
Vano poistkov v zóne pre cestujúcich (prístrojová doska – pravá strana)
| Číslo | Amperi [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | ECU-IG | 7,5 | Systém proti zablokovaniu;
Systém kontroly stability vozidla; Elektrická asistencia riadenia; Elektrický chladiaci ventilátor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | BACK UP | 10 | Výstražné svetlá;
Systém elektrického zamykania; Bezdrôtový diaľkový ovládač; Elektrické okná; Odmlžovač zadného okna; Odometer; Systém klimatizácie; Systém kúrenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | WIP | 20 | Stierač a umývač predného skla;
Stierač a umývač zadného okna. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | ACC | 15 | Napájacia zásuvka;
Zapaľovač cigariet; Audio systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | IG1 | 7,5 | Stierač a umývač predného skla;
Stierač a umývač zadného okna; Systém proti zablokovaniu; Elektrická asistencia riadenia; Elektrický chladiaci ventilátor; Výstražné svetlá; Systém elektrického zamykania; Bezdrôtový diaľkový ovládač; Elektrické okná; Odmlžovač zadného okna; Odometer; Klimatizácia; Kúrenie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | IG2 | 15 | Systém viacbodového vstrekovania paliva;
Systém sekvenčného viacbodového vstrekovania paliva; Systém airbagov SRS; Ukazovatele a meradlá; Systém denných svetiel; Manuálna prevodovka s viacerými režimami. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | A/C | 7,5 | Klimatizácia;
Elektrické kúrenie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

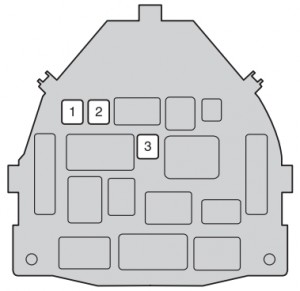

Vano poistkov v zóne pre cestujúcich (prístrojová doska – zadná)
| Číslo | Amperi [A] | Popis | |
| 1 | AM1 | 40 | Poistky ACC, WIP,
ECU-IG, BACK UP. |
| 2 | PWR | 30 | Elektrické okná |
| 3 | HTR | 40 | Systém vykurovania,
Systém klimatizácie, Poistka klimatizácie. |
O Toyota Aygo AB10 (2005-2014)
Toyota Aygo AB10, vyrábaná v rokoch 2005 až 2014, je kompaktné mestské vozidlo, ktoré si získalo popularitu vďaka svojej spoľahlivosti a úspornosti. Tento model je výsledkom spolupráce medzi Toyotou, Peugeotom a Citroënom, pričom všetky tri značky ponúkali podobné vozidlá s miernymi rozdielmi v dizajne. Aygo je vybavené benzínovým motorom s objemom 1,0 litra, ktorý poskytuje dostatočný výkon pre mestskú jazdu a zároveň udržuje nízku spotrebu paliva. Vozidlo je známe svojou kompaktnou veľkosťou, čo uľahčuje parkovanie a manévrovanie v úzkych mestských uličkách.
Schéma poistkovej skrinky Toyota Aygo AB10
Táto stránka zobrazuje schému poistkovej skrinky pre Toyota Aygo AB10, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou na strane vodiča, a tiež v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických súčiastok. Poistková skrinka je kľúčovým prvkom pre zabezpečenie bezpečnosti a funkčnosti elektrického systému vášho vozidla.
