KIA Sportage (2000-2020) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky KIA Sportage (2000–2020), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
KIA Sportage (2000) – schéma panelu poistiek
Rok výroby: 2000.
Poistka zapaľovača cigariet (zásuvka napájania) v KIA Sportage (2000) je poistka F33 v paneli poistiek
Motorový priestor
| Názov | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FUEL INJ | 30 | Injektážny systém paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ADD | 30 | Ventilátor kondenzátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MAIN | 80 | Na ochranu všetkých obvodov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BTN | 60 | Brzdové svetlá;
Osvetlenie evidenčného čísla; Svietidlo kupoly; Havarijné svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN | 30 | Štartovanie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / WIN | 40 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MAIN | 15 | Injektory palivového čerpadla;
Hlavné relé; Relé palivového čerpadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS | 30 | Systém prevencie zablokovania kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEAD | 20 | Svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

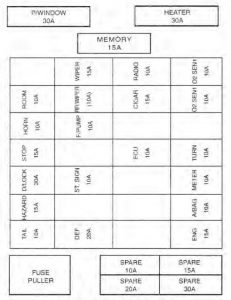

Popis poistkovej skrinky v priestore pre cestujúcich (bezpečnostná skrinka na strane vodiča)
| Názov | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WINDOW | 30 | Elektrické okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HEATER | 30 | Ventilátory kúrenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MEMORY | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL | 10 | Zadné svetlá;
Osvetlenie rádia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HAZRD | 15 | Výstražné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D / LOCK | 30 | Automatické zamykanie dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STOP | 15 | Svetlá stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HORN | 10 | Klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ROOM | 10 | Vnútorné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DEF | 20 | Odmlžovanie zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ST.SIGM | 10 | Smerovky |
| F / PUMP | 10 | Čerpadlo paliva |
| (RR WIPER) | 15 | Klimatizácia;
Stierač zadného okna. |
| ECU | 10 | Riadiaca jednotka motora |
| CIGAR | 15 | Zapaľovač cigariet, elektrické zrkadlá |
| RADIO | 10 | Rádio;
Hodiny. |
| ENG | 15 | |
| METER | 10 | Systém montáže prístrojov |
| TURN | 10 | Smerovky |
| O2 SEN1 | 10 | Senzor kyslíka |
| O2 SEN2 | 10 | Senzor kyslíka |
KIA Sportage (2004-2010) – schéma poistky
Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009, 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v KIA Sportage (2004-2010) je poistka (?) v poistkovej skrinke.
Poistková skrinka v motorovom priestore:
|
Č. |
Amp [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ALTERNÁTOR |
120A/140A |
Baterka;
Alternátor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I/P B+ |
60A |
Poistková skrinka I/P | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR |
40A |
Relé ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS #1 |
40A |
Modul riadenia ABS,
modul riadenia ESP |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS #2 |
40A |
Modul riadenia ABS,
modul riadenia ESP |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR CHLAĎENIA #1 |
40A |
Relé ventilátora chladenia #1
(vysoké) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VENTILÁTOR CHLAĎENIA #2 |
30A |
Relé ventilátora chladenia #2
(nízke) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZAPNUTIE #1 |
30A |
Spínač zapnutia (IG1, ACC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ZAPNUTIE #2 |
30A |
Spínač zapnutia (lG2, ŠTART);
Relé štartovania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECM |
30A |
Hlavné relé;
Relé čerpadla paliva; SNSR 10A, INJ 10A, ECM. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRÍVES |
30A |
Výstup výkonu prívesu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4WD |
20A |
ECM 4WD | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F/WIPER |
20A |
Relé stierača predného skla;
Motor stierača predného skla; Multifunkčný spínač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP |
20A |
Subwoofer
AMP #1. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FARO ANTERIORE (ALTO) |
20A |
Hlavné relé svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ATM |
20A |
Relé ATM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POMPA DEL CARBURANTE |
15A |
Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| INJ |
15A |
ECM, vstrekovač, ISA; Regulačná ventil oleja CVVT; Uzatvárací ventil nádrže; Variabilná regulácia nasávania motora #1, #2. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| STOP |
15A |
Spínač brzdového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| W/DEF |
15A |
Relé odmrazovania predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F/FOG |
15A |
Relé F/ FOG | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FARO ANTERIORE (BASSO) |
15A |
Relé svetlometu (NÍZKE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLACSON |
15A |
Relé klaksónu;
Alternátor; Relé sirény. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON |
10A |
Relé A/CON | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SNSR |
10A |
Senzor MAF;
ECM; SMATRA; Senzor polohy kľukového hriadeľa. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DRL |
15A |
Modul riadenia DRL | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v priestore pre cestujúcich
|
Číslo |
Amp [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL RH |
10A |
Zadné svetlo;
Pripojenie svetla prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR HTR |
30A |
Zadné relé odvlhčovača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HAZARD |
15A |
Relé núdzového svetla;
núdzový spínač; ETACM; Multifunkčný spínač prístrojovej dosky; Zadné svetlo Comb Lamp; Hlavné svetlo; Bočné svetlo; Pripojenie zadného svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTD
MIRROR |
15A |
Napájanie ľavého/pravého zrkadla
Modul riadenia klimatizácie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TAIL LH |
10A |
Ľavé hlavné svetlo,
ľavé zadné svetlo Combi, ľavé zadné svetlo Combi, svetlo na licenciu ľavé/pravé |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU (B+) |
10A |
TCM, modul riadenia imobilizéra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/OUTLET RR |
15A |
Zadná napájacia zásuvka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR WIPER |
15A |
Prístrojová doska, ETACM,
svetlo batožinového priestoru, svetlo batožinového priestoru, svetlo na nakládku, spínač zadného veka, relé zadného stierača, multifunkčný spínač, relé zadného odvlhčovača |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| START |
10A |
Relé alarmu proti krádeži,
modul riadenia otáčok motora, spínač prúdu relé na štartovanie, spínač blokovania zapaľovania |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AV |
10A |
Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/OUTLET FR |
15A |
Predná napájacia zásuvka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| OBD II |
10A |
Údajový rozhranný konektor,
univerzálny kontrolný konektor |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HTR |
15A |
Spínač vyhrievania sedadla ľavého/pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/LIGHTER |
15A |
Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AUDIO |
10A |
Spínač napájania vonkajšieho zrkadla,
digitálny hodin, zvuk ETACM |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ROOM LP |
10A |
Spínač pripomienky kľúča,
Prístrojová doska, ETACM, Vnútorné svetlá, Modul riadenia klimatizácie, digitálny hodin, Svetlo batožinového priestoru, Svetlo predných dverí ľavé/pravé, mapové svetlo, svetlo na nakladanie, spínač strechy |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
S/ROOF & D/LOCK |
20A |
Ovládač otváracej strechy s
blokovaním dverí/odblokovacím relé, |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON |
10A |
Modul riadenia klimatizácie,
ETACM, relé ventilátora, ovládač otváracej strechy, elektrochromatické zrkadlo |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IGN |
10A |
Hlavné relé svetla,
sensor AQS, modul riadenia DRL, relé F/FOG |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW -1 |
30A |
Predné okno napájania
Spínač ľavý Zadné okno napájania Spínač ľavý |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW -2 |
30A |
Predné okno napájania
Spínač ľavý/pravý Zadné okno napájania Spínač pravý |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG COIL |
20A |
Zapaľovacia cievka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| T/SIG |
15A |
Spínač núdzového,
Automatický senzor svetla a fotografie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG IND |
10A |
Prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLUSTER |
10A |
Prístrojová doska, ETACM,
modul riadenia imobilizéra Poistný odpor, Alternátor, modul riadenia DRL |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B/UP |
10A |
Spínač rezervných svetiel, spínač rozsahu osi Trans |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG |
15A |
Modul riadenia SRS, modul PODS, modul PODS, výstražné svetlo |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS |
10A |
Modul riadenia ABS,
modul riadenia ESP, sensor G., spínač TCS, spínač ESP, Sensor uhla riadenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU |
10A |
Modul riadenia imobilizéra,
sensor rýchlosti vozidla, ECM, TCM, Generátor impulzov “A”/”B”, modul tempomatu, 4WD ECM, Spínač brzdového svetla, multifunkčný spínač. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
KIA Sportage (2010-2015) – schéma poistky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v KIA Sportage (2010-2015) je poistka 15 v poistkovej skrinke.

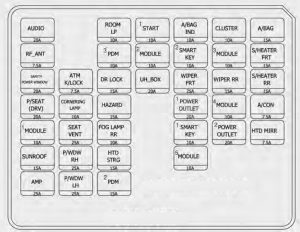

Poistková skrinka v kabíne
| Číslo |
[A] |
Poistka |
Popis |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 20 | AUDIO | Audio;
Hlavná A/V jednotka a navigácia; F13 10A (vnútorná lampa). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 7.5 | RF ANT | Anténa RF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 20 | SAFETY PAVDW | Modul okna napájania bezpečnosti vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 20 | P/SEAT (DRV) | Manuálny spínač sedadla vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 | MODULE 1 | Spínač CCS vodiča;
Konštruktor dátovej zbernice; Senzor parkovania vzadu; Spínač napájania vonkajšieho zrkadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 | SUNROOF | Motor otváracieho strešného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 25 | AMP | AMP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 7.5 | ATM K/LOCK | Radiaca páka;
Cylindrická cievka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | CORNERING LAMP | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | SEAT VENT | Vyhrievanie sedadla vodiča a cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 25 | PAVDW RH | Hlavný spínač okna napájania;
Spínač napájania zadného okna vpravo; Spínač napájania okna cestujúceho (vľavo). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 25 | PAVDW LH | Hlavný spínač okna napájania;
Spínač napájania zadného okna vľavo; Spínač napájania okna cestujúceho (vpravo). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | ROOM LP | Modul riadenia klimatizácie;
Digitálny hodinový stroj; Cluster modulu riadenia IPS (IND.); Lampa batožinového priestoru; Osvetlenie kľúča zapaľovania a spínača upozornenia na dvere; Vnútorná lampa; Lampa bezpečnosti pre vodiča/cestujúceho; Konšola pod stropom (spínač čítacích svetiel); BCM. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | PDMB | Modul inteligentného riadenia kľúčov;
Kľúč FOB; Spínač tlačidiel Štart/Stop. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 15 | DR LOCK | Blokovanie dverí/rele uvoľnenia;
Relé zadného dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 15 | HAZARD | BCM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | FOG LP RR | Poistková skrinka relé ICM (relé zadnej lampy hmlových svetiel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 15 | STRHTD | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 25 | PDM | Modul inteligentného riadenia kľúčov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | START | Relé alarmu proti krádeži;
Modul inteligentného riadenia kľúčov; Poistková skrinka a relé E/R (R4); Spínač rozsahu merania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | MODULE 2 | Spínač brzdových svetiel (GSL);
Indikátor zmeny prevodového stupňa ATM; Modul riadenia IPS (vstup ON/START); 4WD ECM; Hlavný spínač nastavenia svetiel; Hlavný aktívny prvok nastavenia svetiel; Modul riadenia automatického nastavenia hlavných svetiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 20 | UH BOX | Poistky a relé E/R (FUSE – F22, F23, F24, F25) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10 | A/BAG IND | Cluster prístrojov (IND.) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 | SMART KEY 2 | Modul riadenia inteligentných kľúčov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 25 | WIPER FRT | Motor stierača predného;
Multifunkčný spínač (stierač); Poistková skrinka a relé E/R (R12 – stierač predný (LO) relé). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 20 | POWER OUTLET 1 | Predná pravá zásuvka napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 10 | SMART KEY 1 | Modul riadenia inteligentných kľúčov;
BCM. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 10 | MODULE 5 | Digitálny hodinový modul;
Audio; AMP; Jednotka A/V a centrálny navigačný systém; Spínač napájania vonkajšieho zrkadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10 | CLUSTER | Cluster prístrojov (IND.);
Alternátor; Zadné svetlo; BCM; Digitálny hodinový modul; Modul riadenia klimatizácie; Spínač vyhrievania sedadla vodiča/cestujúceho; Modul riadenia CCS vodiča; Hlavná jednotka A/V a navigácia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 | IG2 | Modul riadenia inteligentných kľúčov;
BCM; Modul riadenia IPS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 15 | WIPER RR | Poistková skrinka relé ICM (relé zadného stierača);
Motor zadného stierača; Multifunkčný spínač (stierač). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 10 | MODULE 4 | Modul riadenia klimatizácie;
Ionizátor clusteru; Motor otváracieho strešného okna; Elektrochromatické zrkadlo; Poistková skrinka pre palivo (RLY.2,3 – relé ohrievača PTC #2,#3); Poistková skrinka a relé E/R (R1 – relé ventilátora). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20 | POWER OUTLET 2 | Predná zásuvka napájania a zapaľovač cigariet ľavý;
Zadná zásuvka napájania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 15 | AIR BAG | Modul riadenia SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 15 | S/HEATER FRT | Spínač vyhrievania sedadla vodiča/cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 15 | S/HEATER RR | Zadné sedadlo – spínač vyhrievania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 7.5 | A/CON | Modul riadenia klimatizácie (Auto) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 7.5 | HTD MIRR | Vonkajšie zrkadlo napájania vodiča/cestujúceho;
Modul riadenia klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé zadného veka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Zámok dverí/relé na odomknutie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé napájania okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v motorovom priestore
| Číslo |
Amp [A] |
Názov | Popis |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 80 | MDPS | Jednotka MDPS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 60 | B+1 | Poistková skrinka pripojenia l/P (poistka-F15 /F16/F17/F19;
Modul riadenia IPS-IPS 4 /IPS 5 /IPS 6 /IPS 7). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 40 | ABS 2 | Modul riadenia ESP;
Modul riadenia ABS; Univerzálny kontrolný konektor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 40 | EMS | Poistková skrinka EMS (poistka – F1 /F2/F3/F6) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 40 | ABS 1 | Modul riadenia ESP;
Modul riadenia ABS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 40 | FÚKAR | R1 (relé ventilátora) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 60 | B+3 | Poistková skrinka pripojenia l/P
(poistka – F3/F4/F8/F8/F9/F10/F13/F14, napájací konektor – F1 /F2) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 60 | B+2 | Poistková skrinka pripojenia l/P
(relé napájania okna, poistka – F5 /F6 /F7, modul riadenia IPS – IPS 0 /IPS 1 /IPS 2 /IPS 3/IPS 8). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 40 | VENTILÁTOR CHLADENIA | R3 (Relé ventilátora chladenia (nízke));
RLY 9 (Relé ventilátora chladenia (vysoké)). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 40 | ZADNÉ VYHRIATE | RLY 6 (relé zadného odvlhčovača) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 30 | IG1 | Senzo Smart Key:
Spínač zapaľovania; So smart kľúčom: Poistková skrinka PDM (IGN1 Poistková skrinka). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 40 | IG2 | RLY 4 (Relé štartovania),
Bez Smart Key: Spínač zapaľovania; So smart kľúčom: Poistková skrinka PDM (IGN2 Poistková skrinka). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 20 | SUB F/PUMP | F4NA: RLY 11 (relé sekundárneho čerpadla paliva) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 15 | HORN | RLY 2 (relé klaksónu);
RLY 5 (relé alarmu proti krádeži). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 15 | DEICER | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 10 | STOP LAMP | Spínač svetla stop;
Inteligentný modul riadenia kľúča; Elektronický modul signálu stop. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 20 | 4WD | 4WD ECM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 10 | AMS | Nepoužíva sa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | B/UP LAMP | Spínač lampy cúvania;
Kompozitná zadná lampa (výstup) ľavá a pravá; Elektonické chromované zrkadlo; Hlavná audio jednotka; Hlavná jednotka AN a navigácia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 | MDPS2 | Jednotka MDPS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 7.5 | ECU 2 | PCM/ECM, G4KE:
Pružina hodiniek (diaľkové ovládanie); Senzor hmotnostného prúdenia vzduchu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 7.5 | ABS | Modul riadenia ESP;
Modul riadenia ABS; Univerzálny spínač; Senzor uhla riadenia; Univerzálny kontrolný konektor; Poistková skrinka na palivo (R4 – relé vykurovania filtra paliva); Modul plynového relé; Senzor upozornenia na filter paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 15 | TCU2 | Spínač prevádzkového rozsahu osi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Ventilátor chladenia (nízky) Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé zadného odvlhčovača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R8 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R9 | Ventilátor chladenia (vysoký) Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R10 | Relé predného odvlhčovača stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R11 | Relé ATM P/N | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R12 | Relé stierača (nízky) Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R13 | Stierače (senzor dažďa) Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R14 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka EMS (poistková skrinka motorového priestoru)
| Č. |
Amp [A] |
Názov | Popis |
| F1 | 30 | ECU | R1 (relé riadenia motora) |
| F2 | 15 | TCU 1 | D4HA, G4FD:
TCM; G4KD, D4FD, G4KE: PCM; G4NA, F4NA: PCM (A/T); ECM (M/T). |
| F3 | 10 | A/CON | R3 (relé A/C) |
| F4 | 10 | SENSOR 1 | G4KD, G4KE, F4NA:
Modul imobilizéra; Senzor polohy kľukového hriadeľa; Senzor polohy vačkového hriadeľa #1/2; Ventil na kontrolu oleja #1/2; Elektromagnetický ventil na reguláciu umývania nádrží; Elektromagnetický ventil s variabilnou dĺžkou rozdeľovacieho ventilu; D4HA: elektromagnetický ventil bypass EGR chladenia; poistková skrinka pre palivo (RLY. 1 – relé PTC #1); elektrický aktor VGT E/R poistková skrinka a relé (RLY. 3 – Relé ventilátora chladenia (nízke), RLY. 9 – Relé ventilátora chladenia (vysoké)); Senzor hladiny oleja; G4NA: Modul imobilizéra; Senzor polohy vačkového hriadeľa #1/2; Vstrekovač #1/2/3/4; D4FD, G4FD: Modul imobilizéra; Ventil na kontrolu oleja #1/2; Elektromagnetický ventil na reguláciu umývania nádrží; Ventil s variabilným nasávaním. |
| F5 | 20 | ECU 1 | G4KD, G4KE, F4NA, G4NA, D4FD, G4FD:
Cievka zapaľovania #1/2/3/4; Kondenzátor; D4HA: ECM. |
| F6 | 15 | POMPA CARBURANTE | R2 (relé čerpadla paliva) |
| F7 | 15 | SENSOR 4 | G4KD, G4KE, G4NA:
R2 (relé čerpadla paliva); Senzor kyslíka hore/dole; Poistka E/R a poistková skrinka relé (R3 – relé ventilátora chladenia (nízke), R9 – relé ventilátora chladenia (vysoké)); D4HA: Modul imobilizéra; Ventil na reguláciu tlaku tyče; Ventil na reguláciu tlaku paliva; RLY. 2 (relé čerpadla paliva); F4NA: RLY. 2 (relé čerpadla paliva); Senzor kyslíka hore/dole; ECM(M/T); poistková skrinka a relé E/R (RLY. 3 – Relé ventilátora chladenia (nízke), RLY. 9 – Relé ventilátora chladenia (vysoké), RLY. 11 – Relé sekundárneho čerpadla paliva); Elektromagnetický ventil na studené štartovanie; D4FD, G4FD: RLY. 2 (relé čerpadla paliva); PCM; Senzor kyslíka hore/dole; Poistka E/R a poistková skrinka relé (RLY. 3 – Relé ventilátora chladenia (nízke), RLY. 9 – Relé ventilátora chladenia (vysoké)). |
| F8 | 10 | SENSOR 3 | G4KD, G4KD, G4KE, F4NA: :
R3 (relé A/C); Vstrekovač #1/2/3/4; D4HA: RLY. 3 (relé A/C); Senzor polohy kľukového hriadeľa; Senzor lambda; G4NA: RLY. 3 (relé klimatizácie); Ventil na kontrolu oleja #1/2; Elektromagnetický ventil na reguláciu umývania nádrží; Elektromagnetický ventil s variabilným prúdom. |
| F9 | 10 | SENSOR 2 | G4FD, G4KD, D4FD, G4KE, G4NA, F4NA: – –
D4HA: Spínač svetla brzdového svetla. |
| Relé | |||
| R1 | Relé riadenia motora | ||
| R2 | Relé čerpadla paliva | ||
| R3 | Relé klimatizácie | ||
Pannell poistiek motorového priestoru (len motor Diesel)
| Č. |
Amp [A] |
Popis |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 50 | Relé PTC #1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 50 | Relé PTC #2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 50 | Relé PTC #3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 30 | Relé na vykurovanie palivového filtra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 80 | Modul plynového relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé PTC #1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé PTC #2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé PTC #3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé na vykurovanie palivového filtra | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
KIA Sportage (2014-2016) – schéma poistky
Rok výroby: 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v KIA Sportage (2014-2016) je poistka POWER OUTLET 2 v poistkovej skrinke.
Prístrojová doska
| Názov (angl.) | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER
CONNECTOR |
20 | Audio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | Prijímač RF | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/BAG | 15 | Modul riadenia SRS;
Senzor detekcie cestujúcich; Varovná lampa; Lampa SBR. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER
FRT |
15 | Spínač vyhrievania
sedadla vodiča/cestujúceho |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| S/HEATER
RR |
15 | Vyhrievač zadného sedadla LH/RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A/CON | 7,5 | Modul riadenia klimatizácie (automatická) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTD
MIRR |
7,5 | Modul riadenia klimatizácie;
Napájanie zrkadla vonkajšieho vodiča/cestujúceho |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| CLUSTER | 10 | Spínač vyhrievania sedadla
vodiča/cestujúceho; Modul riadenia CCS vodiča; Skupina prístrojov; Modul monitorovania tlaku pneumatík; Audio; Alternátor; BCM, Modul riadenia klimatizácie; Kontrolná kontrolka a lampa SBR |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 A | 10 | BCM;
Modul riadenia Smart Key; Modul riadenia IPS (IG2). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPPER
RR |
15 | Motor stierača zadného;
Multifunkčný spínač (stierač); Modul relé ICM (relé stierača zadného). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG2 B | 10 | Ionizátor cluster;
Modul riadenia klimatizácie; Senzor dažďa; Motor otváracieho strešného okna; Zrkadlo elektrochromatické; Panel poistiek a relé E/R (relé ventilátora). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER
OUTLET 2 |
20 | Zásuvka napájania zadná;
Zásuvka napájania predná LH; Zapaľovač cigariet predný. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / BAG IND | 10 | Skupina ukazovateľov airbagu. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMART
KEY 2 |
10 | Modul riadenia Smart Key | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| WIPER
FRT |
25 | Motor stieračov predných;
Multifunkčný spínač (stierač); Panel poistiek a relé E/R (relé stieračov predných (nízky), relé stieračov (senzor dažďa)). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| POWER
OUTLET 1 |
15 | Zásuvka napájania predná RH | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SMART
KEY 1 |
10 | BCM;
Modul riadenia Smart Key. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ACC | 10 | Audio, zosilňovač;
Modul riadenia otváracieho strešného okna; Spínač vonkajšieho zrkadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ŠTART | 10 | Relé alarmu proti krádeži
(s alarmom proti krádeži); Panel poistiek a relé E/R (relé štartovania: bez alarmu proti krádeži a inteligentného kľúča), Modul riadenia inteligentného kľúča (bez alarmu proti krádeži a inteligentného kľúča). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL
IG1 |
10 | Modul riadenia EPS;
Páka prevodovky ATM ILL.; 4WD ECM; Spínač brzdových svetiel; Modul riadenia IPS (IG1). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| UH_BOX | 20 | Panel poistiek a relé E/R
(ECU 2 7,5 A, ABS 7,5 A, TCU 2 7,5 A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PRIESTOR LP | 10 | BCM;
Mapa svetla; Vnútorné svetlo; Svetlo na privítanie vodiča/cestujúceho; Elektrochromatické zrkadlo; Svetlo batožinového priestoru; kľúč na zapaľovanie ILL. ; Spínač upozornenia na dvere; Modul monitorovania tlaku pneumatík; Skupina ukazovateľov (MCU, IND.); Modul riadenia klimatizácie; Modul riadenia IPS (B +). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM B | 10 | Spínač tlačidla Štart/Stop;
Podpora FOB; Modul riadenia Smart Key. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| DR LOCK | 15 | Relé blokovania dverí;
Relé odblokovania dverí; Relé zadného dverí; Modul relé ICM (relé odblokovania na dva otáčky). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| NEHODA | 15 | BCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FOG LP RR | 10 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| PDM A | 25 | Modul riadenia Smart Key | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ATM
K/LOCK |
7,5 | Páka prevodovky ATM;
Elektromagnet kľúča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| KÚRENIE
LAMP |
10 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SEDAČKA VENT | 15 | Vyhrievanie sedadla vodiča CCS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW RH | 25 | Hlavný spínač ovládania okien;
Spínač ovládania okna pre cestujúceho; Spínač ovládania zadného okna vpravo. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P/WDW LH | 25 | Spínač ovládania zadného okna vľavo;
Hlavný spínač ovládania okien. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BEZPEČNOSŤ
NAPÁJANIE OKNO |
20 | Modul elektrického bezpečnostného okna
vodiča |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P / SEDAČKA
(DRV) |
20 | Manuálny spínač sedadla vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MODUL B+ | 10 | Multifunkčný konektor riadenia;
Dátový konektor; Spínač CCS vodiča; Buzzer asistenta parkovania vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SLNEČNÍK | 15 | Motor strešného okna;
Modul riadenia strešného okna |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| AMP | 25 | Zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HTD_STRG | 15 | Vyhrievaný volant | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

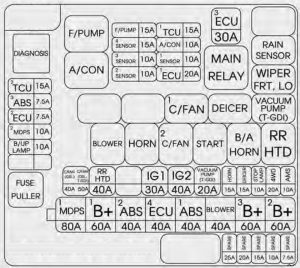

P panel poistiek motorového priestoru
| Názov (angl.) | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MULTI FUSE | MDPS | 80 | Modul riadenia EPS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B + 1 | 60 | Pripojovací panel I/P
(PDM A 25A, DR LOCK 15A, HAZARD 15A, IPS 4 ~ 7) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 2 | 40 | Modul ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| EMS | 40 | Poistková skrinka EMS
(TCU 1 15A, ECU 30A, A/CON 10A, F/PUMP 15A). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ABS 1 | 40 | Modul ESC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLOWER | 40 | Relé ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B + 3 | 60 | Pripojovací panel I/P
(P/SEAT (DRV) 20A, PDM B 10A, ATM K/LOCK 7,5A, SEAT VENT 15A); Konektor napájania (AUDIO 20A, RF_ANT 7,5A), STANZA LP 10A) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B + 2 | 60 | Pripojovací panel I/P
(relé alzavetro, SUNROOF 15A, AMP 25A, MODUL B + 10A, IPS 0 ~ 3, IPS 8 ~ 10) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FUSE | C/FAN
(motor MPI) |
40 | Relé ventilátora chladenia (vysoké);
Relé ventilátora chladenia (nízke). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/FAN
(motor T-GDI) |
50 | Relé ventilátora chladenia (vysoké);
Relé ventilátora chladenia (nízke) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RR HTD | 40 | Relé odmrazovača zadného | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IG 1 | 30 | Poistková skrinka relé PDM
(relé IGN1 / ACC: s inteligentným kľúčom); Štartovanie (bez inteligentného kľúča) |
| IG 2 | 40 | Poistková skrinka relé PDM
(relé IGN2: s inteligentným kľúčom); Štartovanie (bez inteligentného kľúča). |
| HORN | 15 | Relé klaksónu |
| DEICER | 15 | Relé rozmrazovača predného stierača |
| STOP LP | 10 | Spínač svetla stop;
Modul riadenia inteligentného kľúča; Modul relé ICM (relé DBC). |
| 4WD | 20 | 4WD ECM |
| AMS | 10 | Senzor batérie |
| TCU 2 (motore MPI) | 7,5 | Spínač rozsahu prevodovky |
| TCU 2 (motore T-GDI) | 7,5 | Spínač rozsahu prevodovky;
Spínač podtlaku; Relé čerpadla podtlaku. |
| ABS | 7,5 | Modul ESC;
Modul relé ICM (relé DBC); Spínač multifunkcie. |
| ECU 2 | 7,5 | Relé P / N ATM, PCM;
Spínač multifunkcie (diaľkové ovládanie). |
| V_PUMP (motore T-GDI) | 20 | Relé čerpadla podtlaku |
Hlavný panel poistiek motorového priestoru (Poistková skrinka EMS)
| Názov (angl.) | Amp[A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F / PUMP | 15 | Relé čerpadla paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 4 | 15 | Relé čerpadla paliva;
PCM; Lambda sonda (vysoká)/(nízka); Schéma poistiek a relé E/R (relé ventilátora chladenia). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 3 | 10 | Relé A/CON;
Vstrekovač # 1 ~ # 4. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 2 | 10 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TCU 1 | 15 | PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A / CON | 10 | Relé A / CON | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 1 (motor MPI) | 10 | Modul imobilizéra;
Senzor polohy kľukového hriadeľa; Senzor polohy vačkového hriadeľa # 1 / # 2; Ventil na kontrolu oleja # 1 / # 2; Elektromagnetický ventil na kontrolu vyprázdnenia nádrže; Elektromagnetický ventil s variabilným prietokom; Ventil uzávierky nádrže. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SENSOR 1 (motor T-GDI) | 10 | Modul imobilizéra;
Senzor polohy kľukového hriadeľa; Senzor polohy vačkového hriadeľa # 1 / # 2; Ventil na kontrolu oleja # 1 / # 2; Elektromagnetický ventil na kontrolu vyprázdnenia nádrže; Elektromagnetický ventil s variabilným prietokom; Ventil uzávierky nádrže; RCV. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU 1 | 20 | Cievka zapaľovania # 1 ~ # 4;
Kondenzátor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ECU | 30 | Relé riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kia Sportage – schéma poistkovej skrinky
Rok výroby: 2020.
Poistka zapaľovača cigariet (zásuvka napájania) v Kia Sportage je poistka 8 (20A) v poistkovej skrinke v kabíne.
Prístrojová doska
Priradenie poistiek na prístrojovej doske (2020)
| Názov | Ampere [A] | Popis |
|---|---|---|
| Názov | Ampere [A] | Popis |
| MDPS | 7,5A | Jednotka MDPS |
| MODULE 2 | 10 A | Ventilátor chladenia |
| SMART KEY 1 | 10 A | Modul inteligentného ovládania kľúča;
Modul imobilizéra. |
| A/BAG IND | 7,5A | Prístrojový panel; Audio manuálne A / C: Spínač núdzových svetiel; Audio auto A / C: Modul ovládania A / C; Navigácia: Centrum čelného svetla. |
| MODULE 4 | 10 A | Spínač konzoly;
Radar na detekciu mŕtveho uhla vľavo a vpravo; AWD ECM; BCM; Modul ovládania upozornenia na opustenie jazdného pruhu. |
| AIR BAG | 15A | Modul ovládania SRS;
Modul detekcie pasažiera na sedadle pasažiera. |
| START | 7,5A | Bez inteligentného kľúča a IMMO.:
Poistková skrinka relé ICM (relé alarmu proti krádeži); Spínač zapaľovania s inteligentným kľúčom/IMMO.: Spínač rozsahu prevodu; ECM; Modul ovládania inteligentného kľúča. |
| MODULE 3 | 10 A | Modul ovládania vykurovania predných a zadných sedadiel;
Radiaca páka ATM ILL.; Modul ovládania ventilácie predného sedadla; Hlavná jednotka A/V a navigácia; Elektrochromatické zrkadlo; Audio; Modul ovládania klimatizácie; Univerzálny ovládací konektor; Modul adaptívneho predného osvetlenia; Spínač Crash Pad; Spínač konzoly |
| CLUSTER | 10 A | Prístrojový panel |
| MODULE 9 | 20A | Blok PCB (Poistka – ABS 3, POMPA A VUOTO 2, ECU 6, AEB, TCU 2, MODUL) |
| HEATED STEERING | 15A | BCM |
| MODULE 6 | 7,5A | Modul ovládania vykurovania predných a zadných sedadiel;
Modul ovládania predných sedadiel s ventiláciou. |
| MODULE 5 | 10 A | BCM;
Modul inteligentného ovládania kľúčov. |
| A/C 2 | 7,5A | Modul ovládania klimatizácie |
| MODULE 1 | 10 A | BCM;
Radiaca páka ATM. |
| P/ WINDOW LH | 25A | Hlavný spínač napájania okna |
| A/C 1 | 7,5A | Modul ovládania klimatizácie;
Ionizátor prístrojového panela; Blok konektora E/R (relé ventilátora). |
| WIPER RR | 15A | Motor zadného stierača;
Poistková skrinka relé ICM (relé zadného stierača). |
| WASHER | 15A | Multifunkčný spínač |
| SMART KEY 3 | 10 A | Bez inteligentného kľúča:
Modul imobilizéra; So inteligentným kľúčom: Modul ovládania inteligentného kľúča; Tlačidlo Štart/Stop. |
| STOP LAMP | 7,5A | Modul inteligentného ovládania kľúča;
Spínač svetla brzdového svetla. |
| Názov | Ampere [A] | Popis |
|---|---|---|
| P/WINDOW RH | 25A | Hlavný spínač napájania okna;
Spínač napájania okna pasažiera |
| MEMORY | 10 A | Sada indikátorov;
BCM; Poistková skrinka relé ICM (relé sklápanie/otvorenie vonkajších zrkadiel); Elektrochromatické zrkadlo; Modul riadenia klimatizácie; Spínač konzoly; Spínač airbagu. |
| SUN ROOF 1 | 20A | Panoramatická strecha |
| TAIL GATE OPEN | 10 A | Relé zadného veka |
| INTERIOR LAMP | 10 A | Kľúč na zapaľovanie III. a spínač upozornenia dverí;
Interné osvetlenie; Stropné osvetlenie konzoly; Predné osvetlenie slnečnej clony; Osvecovanie osobného priestoru vzadu vľavo a vpravo; Osvetlenie batožinového priestoru; Osvetlenie odkladacej schránky; Bezdrôtová nabíjačka. |
| SMART KEY 2 | 15A | Modul inteligentného riadenia kľúčov |
| ACC | 10 A | Zadná USB nabíjačka;
Amplifikátor; Spínač napájania vonkajšieho zrkadla; Blok PCB (relé napájacej zásuvky); Modul riadenia inteligentného kľúča; Hlavná audio jednotka; Audio-video a navigácia; BCM; Bezdrôtová nabíjačka. |
| MULTIMEDIA | 15A | Hlavná audio jednotka;
Audio-video a navigácia; Zadná USB nabíjačka. |
| S/HEATER DRV/PASS | 20A | Modul riadenia vykurovania predných sedadiel;
Modul riadenia ventilácie predných sedadiel. |
| SUN ROOF 2 | 20A | Panoramatická strecha |
| P/SEAT (PASS) | 30A | Manuálny spínač sedadla pasažiera |
| MODULE 8 | 7,5A | Elektromagnet kľúča;
Diagnostický modul palubného systému. |
| POWER OUTLET | 20A | Napájacia zásuvka vpredu č. 1 (zapaľovač cigariet vpredu) |
| S/HEATER REAR | 20A | Modul riadenia vykurovania zadných sedadiel |
| DOOR LOCK | 20A | Relé zamykania a odomykania dverí |
| 4WD | 20A | AWD ECM |
| MODULE 7 | 10 A | Tlačidlo núdzového spínača;
Vonkajšia rukoväť inteligentného kľúča vodiča a pasažiera; Senzor AEB. |
| AMP | 25A | AMP |
| SAFETY P/ WINDOW (DRV) | 25A | Modul bezpečnostného okna sedadla vodiča |
| HEATED MIRROR | 10 A | Napájanie vonkajšieho zrkadla na strane vodiča a pasažiera;
Modul riadenia klimatizácie. |
| P/SEAT (DRV) | 30A | Manuálny spínač sedadla vodiča |
| MODULE 10 | 10 A | BCM |
| SAFETY P/WINDOW (PASS) | 25A | Modul bezpečnostného okna sedadla pasažiera |

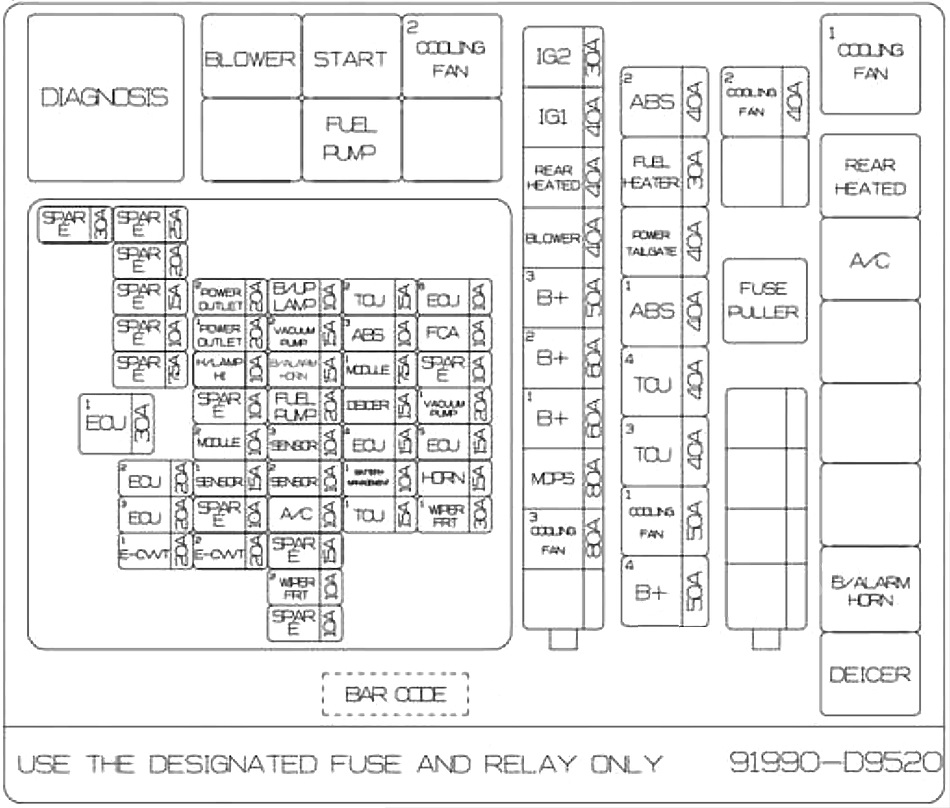

Vano motore
Priradenie poistiek vo vani motore (2020)
| Názov | Ampere [A] | Popis |
|---|---|---|
| Názov | Ampere [A] | Popis |
| COOLING FAN 3 | 80A | Motor ventilátora chladenia |
| MDPS | 80A | Jednotka MDPS |
| B+1 | 60A | Blok Smart Junction (IPS 2 (5CH), IPS 3 (2CH), IPS 4 (2CH), IPS 5 (2CH), IPS 6 (1CH), Poistka -AMP), Modul 10 |
| B+2 | 60A | Blok Smart Junction (IPS 1 (5CH);
Poistka – MODUL 7, SMART KEY 2, SMART KEY 3, STOP LAMP). |
| B+3 | 50A | Blok Smart Junction (Poistka – Tettuccio 1, Tettuccio 2, S/HEATER DRV/PASS, S/HEATER REAR, SAFETY P/WINDOW, Relé okna napájania) |
| BLOWER | 40A | Relé ventilátora |
| REAR HEATED | 40A | Relé vyhrievania vzadu |
| IG1 | 40A | Bez inteligentného kľúča:
Spínač zapaľovania s inteligentným kľúčom: blok PCB (relé PDM (IG1)/PDM (ACC) |
| IG2 | 30A | Relé štartovania, bez inteligentného kľúča:
spínač zapaľovania; s inteligentným kľúčom: blok PCB (relé PDM (IG2)). |
| B+4 | 50A | Blok inteligentného pripojenia (poistka – AWD, P/SEAT (DRV), P/SEAT (PASS), OTVORENÉ ZADNÉ DVERÁ, BLOKÁDA DVERÍ, relé automatického odpojenia prúdu), modul 8 |
| COOLING FAN 1 | 50A | Relé ventilátora chladenia 1 |
| ABS 1 | 40A | Modul riadenia ESC;
Univerzálny kontrolný konektor. |
| POWER LIFTGATE | 40A | Modul Power Liftgate |
| ABS 2 | 40A | Modul ESC |
| COOLING FAN 2 | 40A | Relé ventilátora chladenia 1 |
| WIPER FRT 2 | 10 A | BCM |
| E-CVVT 2 | 20A | PCM |
| E-CVVT 1 | 20A | PCM |
| WIPER FRT 1 | 30A | Bez inteligentného kľúča:
spínač zapaľovania s inteligentným kľúčom: relé PDM (IG2) |
| TCU 1 | 15A | PCM |
| A/C | 10 A | Relé jednotky riadenia vzduchu |
| ECU 3 | 20A | PCM |
| HORN | 15A | Relé klaksónu |
| BATTERY MANAGEMENT | 10 A | Senzor batérie |
| SENSOR 2 | 10 A | Ventil kontrolu oleja;
Elektromagnetický ventil na kontrolu prúdu; Elektromagnetický ventil s variabilným prúdom; Elektromagnetický ventil na kontrolu RCV. |
| SENSOR 1 | 15A | Senzor kyslíka (vysoký/nízky) |
| ECU 2 | 20A | Cievka zapaľovania #1/#2/#3/#4 |
| Názov | Ampere [A] | Popis |
|---|---|---|
| ECU 4 | 15A | PCM |
| SENSOR 3 | 10 A | Blok konektora E/R (relé ventilátora chladenia 1), ventil uzávierky nádrže, blok konektora E/R (riadiaca jednotka vzduchu |
| MODULE 2 | 10 A | Blok konektora E/R (relé čerpadla paliva) |
| VACUUM PUMP 1 | 20A | Čerpadlo vákuum |
| DEICER | 15A | Blok pripojenia E/R (relé odmrazovača) |
| FUEL PUMP | 20A | Relé čerpadla paliva |
| MODULE 1 | 7,5A | Spínač svetla brzdového |
| B/ALARM HORN | 15A | Blok konektora E/R (relé akustického signálu B/alarm) |
| H/LAMP HI | 10 A | Relé H/LP s funkciou Bl |
| FCA | 10 A | Senzor asistencie pri prevencii čelného nárazu (FCA) |
| ABS 3 | 10 A | Modul ESC |
| VACUUM PUMP 2 | 15A | Čerpadlo vákuum, spínač vákuum |
| POWER OUTLET 1 | 20A | Zásuvka napájania predná č. 2 |
| ECU 6 | 10 A | PCM |
| TCU 2 | 15A | Spínač rozsahu prevodovky |
| B/UP LAMP | 10 A | Lampa zadného nárazníka ľavá a pravá;
Elektrochromatické zrkadlo. |
| POWER OUTLET 2 | 20A | Zásuvka napájania zadná |
| ECU 1 | 30A | Relé riadenia motora |
| Názov relé | Typ | |
| Relé ventilátora chladenia 1 | MINI | |
| Relé odmrazovača zadného | MICRO | |
| Relé klimatizácie | MICRO | |
| Relé akustického signálu B/Alarm | MICRO | |
| Relé odmrazovača | MICRO | |
| Relé ventilátora chladenia 2 | MICRO | |
| Relé štartovania | MICRO | |
| Relé ventilátora | MICRO | |
| Relé čerpadla paliva | MICRO |
Kryt svoriek batérie (hlavná poistka)
O KIA Sportage (2000-2020)
KIA Sportage je populárny model SUV, ktorý bol vyrábaný v rokoch 2000 až 2020. Tento automobil je známy svojou spoľahlivosťou a praktickosťou, čo ho robí ideálnym pre rodiny aj jednotlivcov, ktorí potrebujú priestranné a pohodlné vozidlo. KIA Sportage ponúka rôzne možnosti motorov, vrátane benzínových a dieselových variantov, ktoré poskytujú rôzne úrovne výkonu a efektivity. Modely z tohto obdobia sú vybavené modernými technológiami a bezpečnostnými prvkami, ktoré zvyšujú komfort a bezpečnosť jazdy.
Schéma poistkovej skrinky KIA Sportage
Táto stránka zobrazuje schému poistkovej skrinky pre model KIA Sportage, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky v tomto aute sú pod kapotou a v interiéri, zvyčajne v blízkosti vodiča. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov vo vašom vozidle.
