KIA Cadenza VG (2011-2016) – poistková skrinka
KIA Cadenza VG (2011-2016) – schéma poistkovej skrinky
Rok výroby: 2011, 2012, 2013, 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v KIA Sportage 3 (SL) (2010-2015) je poistka CIGAR v poistkovej skrinke

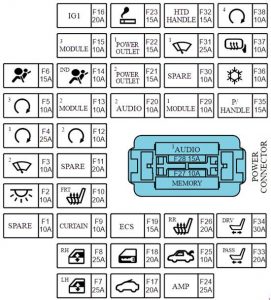

Panel poistiek palubnej dosky (2011)
| Č. | ZA | Poistka | Chránený obvod | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | STANICA SX | Poistková skrinka relé ICM (relé automatického odpojenia lampy v kabíne) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | TERGICRISTALLO 2 | IPM (spínač umývača okien), multifunkčný spínač (stierač) motor umývača okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 25 | PDM 1 | PDM | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 10 | PDM 3 | PDM, inteligentný ovládací modul kľúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 15 | BAGAGLIO | Ovládací modul SRS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 25 | P / WDW SX | Modul okna bezpečnosti vodiča Atmosférické svetlo zadných dverí SX Atmosférické svetlo dverí vodiča, spínač elektrického okna zadného SX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 25 | P / WDW DX | Modul dverí pasažiera. Atmosférické svetlo dverí pasažiera Atmosférické svetlo zadných dverí DX, spínač elektrického okna zadného DX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | CORTINA | Modul dverí vodiča/pasažiera, modul zadnej záclony | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 20 | S / H RISCALDATORE FRT | Ovládací modul CCS vodiča/pasažiera Modul vykurovania sedadla vodiča/pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | PDM 2 | Podpora FOB, PDM, Spínač tlačidla Štart Stop modul Smart Key Control | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 10 | MODUL 2 | Osvetlenie páky prevodovky bankomat, multifunkčný spínač prístrojovej dosky (diaľkové ovládanie), sklopný a teleskopický modul, aktívator zariadenia na vyrovnávanie svetlometov SX/DX, modul automatického vyrovnávania svetlometov Ovládací modul IMS, spínač zariadenia na vyrovnávanie svetlometov spínač CCS predný, spínač vykurovania predných sedadiel Ovládací modul CCS vodiča/pasažiera Modul vykurovania sedadla vodiča/pasažiera Modul vykurovania zadných sedadiel SX/DX, spínač vykurovania zadného sedadla Modul dverí vodiča/pasažiera, elektrochromatické zrkadlo Modul kamery LDWS, lampa na pohodlie (typ Deluxe) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | A / BAG IND | Prístrojová doska (airbag IND.) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | MODUL 3 | Ovládací modul ABS, ovládací modul ESP, senzor naklonenia spínača ESP, senzor uhla riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 20 | IG 1 | Poistková skrinka a relé E / R (poistka – F10, F11, F12) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 20 | TETTO SOLARE | Panoramatická strecha s otváraním | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 20 | DR LOCK | Modul dverí vodiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | ECS | Poistková skrinka relé ICM (relé svetiel zadných hmlových svetiel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | AUDIO 2 | Audio, monitor audio, zosilňovač, spínač lampy stropu PDM, modul inteligentného ovládania kľúča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | USCITA ALIMENTAZIONE 2 | Vývod napájania konzoly | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 15 | USCITA ALIMENTAZIONE 1 | (Nepoužíva sa) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | C / ACCENDINO | Zapaľovač predný | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 25 | AMP | Amp | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 10 | BAULE AUTO | Relé veka batožinového priestoru, hlavný spínač batožinového priestoru, spínač dverí na doplnenie motorového priestoru veka batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 20 | S / H RISCALDATORE RR | Modul vykurovania sedadiel zadných SX/DX | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 10 | MEMORIA CONNESSIONE ALIMENTAZIONE | Lucciola nohy vodiča/cestujúceho, konektor dátového rozhrania Auto svetlo a foto senzor, prístrojová doska (MICOM, IND.) Modul zadnej záclony, spínač upozornenia dverí Dekoratívne svetlo SX/DX/centrum, modul sklonu a teleskopický Modul ovládania klimatizácie, lampa križovania (Typ Deluxe) Ochranné svetlo proti škrabancom dverí vodiča/cestujúceho, Modul ovládania IMS Svetlo dverí vodiča/cestujúceho, Modul dverí vodiča/cestujúceho Prijímač rádia, Svetlo osvetlenia batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 | CONNESSIONE ALIMENTAZIONE AUDIO 1 | Audio, monitor audio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 10 | MODULO 1 | PDM, modul zadnej záclony, panoramatická strecha so senzorom dažďa, poistková skrinka relé ICM (relé stierača svetlometu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 | – | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 25 | TERGICRISTALLO 1 | Motor stierača predného skla, multifunkčný spínač (stierač) Poistková skrinka a relé E / R (RLY. 11. RLY. 12) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15 | SUPPORTO HTD | Vyhrievaný volant | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20 | P / SEAT PASS | Manuálny spínač pre cestujúceho | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 30 | P / SEAT DRI | Spínač bedrového opierky vodiča, spínač predĺženia vankúša vodiča Manuálny spínač vodiča, modul ovládania IMS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 15 | P / SUPPORTO | Elektromagnet kľúča, modul sklopný a teleskopický, spínač športového režimu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | A / CON | Modul ovládania klimatizácie, ionizátor, poistková skrinka a relé E / R (RLY.14) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 | HTD MRR | Napájané vonkajšie zrkadlo vodiča/cestujúceho, modul ovládania klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 10 | INIZIO | [Bez Smart Key] Spínač zapaľovania, relé alarmu proti krádeži E / R Poistková skrinka a relé (RLY. 3-G4KE, RLY 6-G6DC) [S inteligentným kľúčom] PDM, poistková skrinka a relé E / R (RLY 6) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

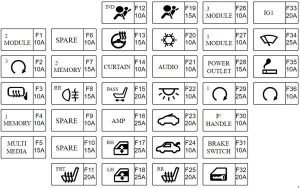

Panel poistiek palubnej dosky (2012-2016)
| Č. | ZA | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 10 | Modul sklonu a teleskopický, prístrojová doska, indikátor páky prevodovky ATM, modul vykurovania sedadla vodiča/cestujúceho, modul vykurovania zadných sedadiel SX/DX, modul riadenia IMS, senzor zadnej asistencie parkovania SX/DX, senzor zadnej asistencie parkovania SX/DX (stred), AMP, spínač konzoly, senzor prednej asistencie parkovania SX/DX (centrálny), modul dverí vodiča/cestujúceho, modul kamery LDWS, zrkadlo elektrochromatické, lampa pohostinnosti, modul MTS, modul riadenia CCS vodiča/cestujúceho, spínač zariadenia na vyrovnávanie svetlometov, modul automatického vyrovnávania hlavných svetlometov, senzor prednej asistencie parkovania SX/DX, konektor multifunkčného riadenia, modul riadenia klimatizácie, modul adaptívneho predného osvetlenia, predný svetlomet ľavý/pravý Aktuátor zariadenia na vyrovnávanie svetlometu ľavého/pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Modul Smart Key Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 10 | Externé zrkadlo napájané vodiča, externé zrkadlo napájané cestujúceho, modul riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 10 | Senzor automatického svetla a fotobunky, konektor dátového rozhrania, lampa nohy vodiča/cestujúceho, prístrojová doska, analógové hodiny, modul zadnej záclony, modul riadenia klimatizácie, lampa pohostinnosti, modul dverí vodiča/cestujúceho, modul monitorovania tlaku pneumatík | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Modul MTS, hlavná audio jednotka, A / V a navigácia, predný monitor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 15 | Prijímač RF | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Poistková skrinka relé ICM (relé zadných hmlových svetiel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | Modul vykurovania sedadla vodiča/cestujúceho, modul riadenia CCS vodiča/cestujúceho, skupina sedadla dotyk | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | Cluster prístrojov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Hodiny Primaverile | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | Modul zadnej záclony, modul dverí vodiča/cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 20 | Manuálny spínač cestujúceho | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 25 | AMP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 25 | Modul elektrického okna bezpečnosti cestujúceho, spínač zadného okna DX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 25 | Modul elektrického okna bezpečnosti vodiča, spínač elektrického okna zadného SX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 15 | Modul riadenia SRS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Ionizátor, modul riadenia klimatizácie, poistková skrinka a relé E / R (RLY.14 ) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Modul riadenia inteligentného kľúča, spínač audio zadný, zosilňovač, monitor predný, spínač lampy konzoly horný, modul MTS, zvuk, modul riadenia IPS, hlavná jednotka A / V a navigácia, analógové hodiny, modul riadenia kamery, modul riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 | Spínač lampy osvetlenia interiéru vodiča/cestujúceho, lampa vo vnútri odkladacej schránky, spínač lampy konzoly horný, lampa osvetlenia dverí vodiča/cestujúceho, lampa dverí vodiča/cestujúceho, lampa v batožinovom priestore | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 20 | Panoramatická strecha s otváraním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 | Spínač dverí na tankovanie, relé kryt batožinového priestoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 20 | Modul vyhrievania sedadiel zadných SX/DX | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 10 | Modul riadenia ESP, modul riadenia ABS, modul elektrickej parkovacej brzdy, senzor uhla riadenia Steerinq, spínač nárazníka, spínač konzoly, skupina sedadla haptického | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 10 | Detekcia mŕtveho uhla SX/DX, radar inteligentného tempomatu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 15 | Sieťový zdroj konzoly | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 25 | Modul Smart Key Control | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 10 | Elektromagnet kľúč, modul sklopný a teleskopický, spínač športového režimu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 10 | Spínač svetla stop, spínač tlačidla Štart Stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 20 | Modul dverí vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20 | Poistková skrinka a relé E / R (F12 15A, F11 10A, F10 10A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 25 | Poistková skrinka a relé E / R (RLY. 11, RLY.12), motor stierača predného, spínač multifunkčný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 10 | Zapaľovač predný | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | Spínač rozsahu mosta motora, PCM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

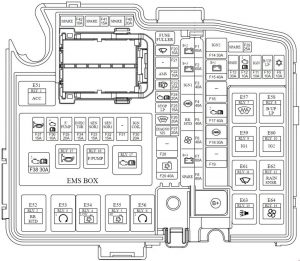

Poistková skrinka motorový priestor
| Č. | ZA | Chránený obvod | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | 60 | IPM (poistka – F7 / F8 / F9 / F19, kontrola IPS – IPS ‘! / IPS2 / IPS3 / IPS5 / IPS7) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 60 | IPM (poistka – F17 / F24 / F25 / F26 / F33 / F34) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 40 | [Bez inteligentného kľúča] Spínač zapaľovania, [s inteligentným kľúčom] RLY. 1 (relé ACC), RLY. 9 (relé IG1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 40 | Modul riadenia ESP, modul riadenia ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 40 | RLY 2 (relé zadného odvlhčovača) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 40 | RLY 14 (relé ventilátora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 60 | IPM (poistka – F2 / F10, kontrola IPS – IPS 0 / IPS4 / TURN / IPS6) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 80 | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 10 | Modul riadenia klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 10 | RLY 8 (relé rezervnej lampy), spínač svetla stop, univerzálny kontrolný konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10 | RLY 6 (relé Start2), alternátor (G6DC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 10 | PCM, spínač rozsahu mosta motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Spínač rozsahu mosta motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 30 | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 30 | [Bez inteligentného kľúča] Spínač zapaľovania, RLY 3 (relé štartovania), [s inteligentným kľúčom] RLY 3 (relé štartovania), RLY 10 (relé IG2) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 | IPM (poistka – F4 / F12 / F18 / F35, konektor napájania – F27 / F28) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | Poistková skrinka a relé E / R (RLY.4, RLY.5) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | 30 | Modul elektrickej parkovacej brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 40 | Poistková skrinka EMS (poistka – F35 / F36 / F37 / F38) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 30 | Modul riadenia ESP, modul riadenia ABS, univerzálny kontrolný konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30 | Modul elektrickej parkovacej brzdy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | IPM, RLY 11 (relé stierača), motor predného stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | Hlavná jednotka A / V a navigácia, modul zadnej záclony, audio, elektrochromatické zrkadlo, kombinované zadné svetlo (vstup) SX/DX, predný monitor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 10 | (Nepoužíva sa) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 20 | PCM (G4KE) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 15 | Spínač svetiel stop | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 20 | RLY. 7 (relé predného odmrazovania stierača) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 20 | Univerzálny kontrolný konektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Inteligentný radar tempomatu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 30 | Modul riadenia MS, spínač bedrovej opierky vodiča, spínač rozšírenia vankúša vodiča, manuálny spínač vodiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 40 | RLY. 4 (relé ventilátora chladenia (nízke)), RLY 5 (relé ventilátora chladenia (vysoké)) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 20 | Bobina zapaľovania # 1 / # 2 / # 3 / # 4 (G4KE), Bobina zapaľovania # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), Kondenzátor (G4KE), Kondenzátor # 1 / # 2 (G6DC) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | – | Nepoužíva sa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | 15 | G4KE: modul imobilizéra, senzor poloha vačkového hriadeľa č. 1 / č. 2, senzor poloha kľukového hriadeľa, ventil kontrola oleja č. 1 / č. 2, ventil elektromagnetický kontrola vyprázdnenie kanistra, ventil nasávania variabilný zberný ventil, G6DC : modul imobilizéra, PCM, senzor kyslíka č. 1 / # 2 / # 3 / # 4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 15 | G4KE: senzor kyslíka (vysoký) / (nízky), RLY 5 (relé ventilátora chladenia (vysoké)) G6DC : PCM, ventil kontrola oleja č. 1 / # 2, ventil elektromagnetický kontrola Purqe kanistra, ventil zberný nasávania variabilný rýchlosť č. 1 / # 2 , RLY. 5 (relé ventilátora chladenia (vysoké)) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 15 | Vstrekovač # 1 / # 2 / # 3 / # 4 (G4KE), Vstrekovač # 1 / # 2 / # 3 / # 4 / # 5 / # 6 (G6DC), PCM (G6DC), RLY. 16 (relé čerpadla paliva) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | 20 | RLY. 16 (relé čerpadla paliva) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 10 | PCM, alternátor (G6DC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 15 | RLY. 13 (Relé klaksón alarmu proti krádeži), RLY. 15 (relé klaksón) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 30 | RLY. 17 (relé kontroly motora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | 25 | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | 20 | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | 15 | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 10 | Rezerva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.1 | Relé ACC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.2 | Relé zadného odvlhčovača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.3 | Relé Startl | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.4 | Relé ventilátora chladenia (nízke) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.5 | Relé ventilátora chladenia (vysoké) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.6 | Relé Start2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.7 | Relé odmrazovania predného stierača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.8 | Relé rezervnej lampy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.9 | Relé IG1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.10 | Relé IG2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.11 | Relé stieračov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.12 | Relé senzora dažďa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.13 | Relé klaksón alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.14 | Relé ventilátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.15 | Relé klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.16 | Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RLY.17 | Relé kontroly motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

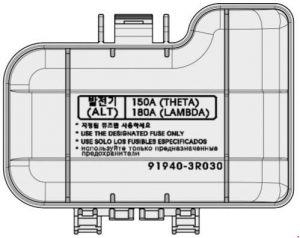

Poistka hlavná
O KIA Cadenza VG (2011-2016)
KIA Cadenza VG, vyrábaná v rokoch 2011 až 2016, je luxusný sedan, ktorý ponúka kombináciu elegantného dizajnu a pokročilých technológií. Tento model sa vyznačuje priestranným interiérom, kvalitnými materiálmi a množstvom moderných funkcií pre pohodlie a bezpečnosť. KIA Cadenza VG bola dostupná s rôznymi motorizáciami, vrátane výkonného 3.5-litrového V6 motora, ktorý poskytuje hladký a dynamický jazdný zážitok. Vďaka svojmu sofistikovanému vzhľadu a výkonným motorom sa Cadenza VG stala obľúbenou voľbou medzi tými, ktorí hľadajú spoľahlivé a štýlové vozidlo.
Schéma poistkovej skrinky KIA Cadenza VG
Táto stránka zobrazuje schému poistkovej skrinky pre KIA Cadenza VG, ktorá je kľúčová pre identifikáciu a výmenu poistiek v tomto vozidle. Poistková skrinka sa zvyčajne nachádza v motorovom priestore a v interiéri vozidla, čo umožňuje jednoduchý prístup k poistkám. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je navrhnutá tak, aby chránila dôležité elektrické komponenty vozidla a udržala ich v bezpečnom a efektívnom stave.
