Opel Vivaro (2001-2018) – poistková skrinka
Opel Vivaro (2001-2014) – schéma poistky
Rok výroby: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Opel Vivaro (2014-2018) je poistka F10 v poistkovej skrinke.

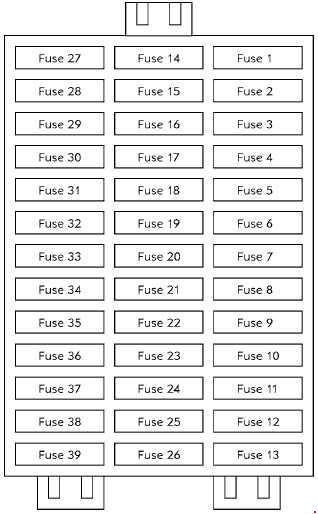

PANEL POISTIEK PALUBNEJ DOSKY – Opel Vivaro – poistky – popis
| Č. | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Klimatizácia – zadná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Vnútorné osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Diagnostická zásuvka, imobilizér | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Vyhrievanie zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Inštalácia stieračov,
striekacie zariadenia zadného skla |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Brzdové svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Ovládanie okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Ovládanie okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Vyhrievanie sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Vyhrievanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Príslušenstvo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Svetlomety stretávacích svetiel, ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Svetlomety stretávacích svetiel, pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Svetlomety diaľkových svetiel, ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Svetlomet diaľkového svetla, pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Zadný svetlomet, ľavý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Zadný svetlomet, pravý | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Zadný svetlomet hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Vyhrievanie zrkadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Ovládanie vyhrievania čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka
| Nr | Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A | Relé vyhrievania zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B | Časový limit pre stierače zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C | Relé stieračov zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D | Relé + sekundárny kontakt | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E | Relé aktivácie AC | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F | Relé vyhrievaného čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| G | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| H | Relé „svetlá“ pre stretávacie svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I | Relé „svetlá“ pre svetlá na polohe | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| J | Hlavné relé „Svetlomet“ | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| K. | Relé elektronického termostatu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Relé elektronického termostatu je nainštalované vľavo od miešača vzduchu a rozdeľovača.
Poistková skrinka v motorovom priestore
| Číslo | Amp [A] | Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 40 | AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 50 | Vyhrievanie čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 50 | Vyhrievanie čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 60 | PDB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 60 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 60 | PDB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 60 | PDB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 50 | Ventilátor chladiča | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 70 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 50 | Upozornenie „autofúzie“ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 70 | Pomocné kúrenie |
| Relé | ||
| 1 | Pomocný ohrievač:
2 alebo 3 pomocné ohrievače; Nafta: Relé stacionárneho kúrenia. |
|
| 2 | Nafta:
Relé počítača vstrekovania paliva; Benzín: Prerušenie vstrekovania. |
|
| 3 | Relé čerpadla nafty | |
| 4 | Čerpadlo paliva,
relé predohrevu nafty. |
|
| 5 | Stacionárne kúrenie na naftu:
Relé ventilátorovej skupiny, druhý stupeň rýchlosti. |
|
| 6 | Relé spojenia: kompresor AC | |
| 7 | 1 dodatočné relé pre ohrievač (tepelná čerpadlo) | |
| 8 | 2 alebo 3 pomocné ohrievače (tepelná čerpadlá);
Benzín: Relé stacionárneho kúrenia. |
|
| 9 | Nafta:
Ventilátorová skupina; Nafta: Relé druhého stupňa rýchlosti s klimatizáciou; Benzín: Prvý stupeň rýchlosti s klimatizáciou. |
|
| 10 | Benzín:
Ventilátorová skupina; Nafta: Relé prvého stupňa rýchlosti ventilátora s napájaním striedavým prúdom; Benzín: Druhý stupeň rýchlosti s klimatizáciou. |
|
| 11 | – | |
| 12 | Relé vyhrievaného čelného skla. | |
| 13 | Relé vyhrievaného čelného skla. | |
V verzii s motorom Diesel, vozidlo je vybavené stacionárnym vykurovaním alebo stacionárnym vykurovaním.
Opel Vivaro (2014-2018) – schéma poistky
Rok výroby: 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Opel Vivaro (2014-2018) je poistka F10 v poistkovej skrinke na prístrojovej doske na strane cestujúceho.
Panel poistiek prístrojovej dosky
Strana vodiča
Rám relé v priestore pre cestujúcich na strane cestujúceho
| Číslo | Amperi [A] | Popis |
| F1 | 30 | + tergicristallo posteriore napájaný z batérie |
| F2 | 10 | Hlavný elektromagnetický klaksón |
| F3 | 15 | + zásuvka príslušenstva na štartovanie batérie |
| F4 | 30 | + časové oneskorenie motora ovládania okna vodiča |
| F5 | 15 | + zásuvka rozvodu prúdu vzadu |
| F6 | 5 | Štartovanie BCM + |
| F7 | 15 | + po zapnutí napájanie vyhrievaných sedadiel |
| F8 | 5 | + Napájanie batérie EMM (po nabíjaní zapnutia na VSC) AVS, AUO |
| 15 | + Napájanie batérie EMM (po nabíjaní zapnutia na VSC) SOP03C | |
| F9 | 5 | + všeobecné rozdelenie prúdu |
| F10 | 15 | + rozdelenie prúdu v zásuvke zapaľovača cigariet alebo v prednej zásuvke príslušenstva |
| F11 | 25 | + Napájanie batérie EMM (denné svetlá vpravo, predná poloha, diaľkové svetlá vpravo, stretávacie svetlá vľavo). |
| F12 | 5 | + brzdové svetlá s časovým oneskorením napájané z batérie, ABS, transpondér |
| F13 | 10 | + vnútorné osvetlenie a klimatizácia s časovým oneskorením napájané z batérie |
| F14 | 5 | + uhol riadenia s časovým oneskorením s napájaním z batérie Start&Stop, vozidlo bez kľúča |
| F15 | 25 | + Po zapnutí zadný tergicristallo, čerpadlo ostrekovača, klaksón |
| F16 | 10 | Všeobecné + po napájaní zapnutia |
| F17 | 5 | + po zapnutí svetlá cúvania |
| F18 | 5 | + po spínači zastavenia napájanie zapnutia |
| F19 | 5 | + po injekcii napájania zapnutia, relé štartéra, BCM |
| F21 | 30 | + spínač ovládania okna pasažiera po napájaní zapnutia |
| F22 | 5 | + po zapnutí čerpadlo posilňovača riadenia |
| F23 | 10 | + Brzdové svetlá napájané z batérie EMM |
| F24 | 15 | + napájanie batérie BCM (+ napájanie batérie s časovým oneskorením) |
| F25 | 10 | + napájanie batérie BCM, elektronické riadiace jednotky, systém monitorovania tlaku v pneumatikách a vozidlo bez kľúča. |
| F26 | 15 | + napájanie batérie BCM pre núdzové svetlá a smerovky |
| F27 | 25 | + napájanie batérie BCM pre uzamknutie otváracích prvkov |
| F28 | 25 | + Napájanie batérie EMM pre denné svetlá vľavo, zadná poloha, stretávacie svetlá, stretávacie svetlá vpravo. |
| F29 | 25 | + Poloha tabuľky napájaná z batérie EMM, predné a zadné hmlové svetlá |
| F30 | 15 | + napájanie batérie jedným ovládačom, alarm, klaksón. |
| F31 | 5 | + panel napájania z batérie |
| F32 | 5 | + jedným ovládačom napájania z batérie |
| F33 | 20 | + vybavenie so zásuvkou pre ťažné zariadenie s napájaním z batérie |
| F34 | 15 | (dodávané s ťažným zariadením) |
| F35 | 5 | + napájanie batérie rádia, multimédií, zrkadiel, diagnostická zásuvka. |
| F36 | 5 | + vyhrievanie zrkadla napájané |
| F37 | 10 | + elektricky ovládané zrkadlá s časovým oneskorením, dodatočný adaptér UCE. |
| F38 | 40 | + tachograf spínač napájania z batérie |
| F39 | 40 | + stierač predný napájaný z batérie |
| F40 | 20 | + relé distribúcie prúdu napájané z batérie 1 (vykurovanie, klimatizácia) |
| F41 | 15 | + distribúcia aktuálneho prúdu pre predbežné vybavenie dodatočné úpravy |
| F42 | 10 | + vykurovač napájaný z batérie |
| F43 | 10 | + motor pohonu s dodatočnou úpravou |
| F44 | 25 | + vykurovač motora napájaný |
| F45 | 25 | + po zapnutí napájanie klimatizácie dodatočne |
| F46 | 25 | + napájanie poskytnuté po zapnutí pre vozidlo bez kľúča |
| F47 | 20 | + Napájanie batérie EMM pre relé distribúcie prúdu bez zaťaženia |
| F48 | – | – |
| F49 | – | – |
| F50 | – | – |
| F51 | – | – |
| F52 | – | – |
| F53 | – | – |
| F54 | – | – |
| F55 | – | – |
| Relé | ||
| RH3 | 40 | Relé stierača predného skla |
| RH4 | 40 | Relé 2. rýchlosť stierača predného skla |
| RH5 | 40 | + vykurovanie relé napájania po zapnutí a klimatizácia zadná |
| RH6 | 20 | Podpora matice vykurovača čerpadla vody |
| RH7 | 20 | Relé elektrické odblokovanie dverí vodiča (SDO) |
| RH8 | 70 | + relé distribúcie prúdu č. 1 |
| RH9 | 40 | + relé distribúcie prúdu č. 2 |
| RH11 | 20 | Relé ovládania okien |
| RH12 | 40 | Zrkadlá + relé vykurovanie zadného skla |
| RH13 | 40 | Relé stierača zadného skla |
| RH14 | 20 | Relé centrálne zamykanie dverí |
| RH15 | 20 | Relé ovládania okien |
| RH16 | 40 | Po zapnutí relé napájania č. 2 (vozidlá s hands-free so schémou) |
| RH17 | 40 | Motor v chode + relé |
| RH18 | – | – |
| RH19 | – | – |
| RH20 | – | – |
| Dióda | ||
| D1 | – | |
| D2 | – | |
Schéma poistiek v motorovom priestore
| Číslo | Amperi [A] | Popis |
| F1 | – | – |
| F2 | – | – |
| F3 | 25 | ABR/ESP |
| F4 | 30 | Motorček na štartovanie |
| F5 | 70 | Priestor pre cestujúcich 1 |
| F6 | 70 | Priestor pre cestujúcich 3 |
| F7 | 50 | ABR/ESP |
| F8 | 60 | Priestor pre cestujúcich 2 |
| F9 | 20 | Ohrievač zrkadiel |
| 40 | Zadné okno + ohrievanie zrkadiel | |
| F10 | – | – |
| F11 | – | – |
| F12 | – | – |
| F13 | – | – |
| F14 | 15 | + kompresor klimatizácie napájaný z batérie |
| F15 | 15 | Čerpadlo paliva |
| F 16 | 70 | Riadiaca jednotka ohrievača |
| F17 | 60 | Ohrievací prvok |
| F18 | 60 | Ohrievací prvok |
| F19 | 40 | Rozšírenie motora * 408 a klimatizácia alebo 450 a vykurovanie; Skupina ventilátora poháňaná motorom 1 |
| 50 | Rozšírenie motora * 408 a vykurovanie alebo 450 a klimatizácia Skupina ventilátora poháňaná motorom 1. | |
| F20 | 40 | Prípona motora * 408 a klimatizácia alebo skupina ventilátora poháňaná motorom 450 2. |
| F21 | – | – |
| F22 | – | – |
| F23 | – | – |
| F24 | – | – |
| F25 | – | – |
| F26 | 25 | Ohrievač naftového oleja |
| F27 | 20 | Systém vstrekovania motora |
| F28 | 15 | Systém vstrekovania motora |
| Relé | ||
| R1 | 20 | Štartovanie |
| R2 | 20 | Relé čerpadla paliva |
| R3 | 40 | Relé napájania vstrekovania |
| R4 | 20 | Relé riadenia kompresora |
| R5 | – | – |
| R6 | 70 | Skupina ventilátora poháňaná motorom 1) max |
| R7 | 40 | Skupina ventilátora poháňaná motorom) min |
| R8 | 40 | Skupina ventilátora poháňaná motorom 2) max |
| Dióda | ||
| D1 | Kompresor klimatizácie | |
| D2 | – | |
Elektrická schéma
| Číslo | Amperi [A] | Popis |
| 1 | – | Kabláž napájania ochrany batérie |
| 2 | 300 | Kabláž motora (alternátor) |
| 3 | 300 | Kabláž motora (štartér) |
| 4 | 5 | Mini poistka s krytom (Štart/Stop) |
| 5 | 5 | Kabláž kabíny (Štart/Stop) |
| 6 | 50 | Kabláž kabíny (možnosť konverzie KPD a KC6 alebo ťahový hák prívesu). |
| 7 | – | Vyhradené pre konverzie určené pre výrobcov karosérií |
| 8 | 35 | Kabláž motora (riadenie motora) |
| 9 | – | Jednotka pripojenia motora |
| 10 | 120 | Kabláž kabíny (posilňovač riadenia) |
O Opel Vivaro (2001-2018)
Opel Vivaro, vyrábaný v rokoch 2001 až 2018, je populárny úžitkový automobil, ktorý sa vyznačuje priestrannosťou a spoľahlivosťou. Tento model bol navrhnutý tak, aby vyhovoval potrebám malých a stredne veľkých podnikov, ako aj jednotlivcov, ktorí potrebujú praktické a efektívne riešenie pre prepravu tovaru alebo osôb. Opel Vivaro bol dostupný s rôznymi možnosťami motorov, vrátane dieselových a benzínových variantov, ktoré poskytovali rôzne úrovne výkonu a spotreby paliva. Jeho robustná konštrukcia a flexibilný interiér umožňovali prispôsobiť vozidlo rôznym potrebám, čo z neho robilo obľúbenú voľbu medzi remeselníkmi a podnikateľmi.
Schéma poistkovej skrinky Opel Vivaro
Táto stránka zobrazuje schému poistkovej skrinky pre Opel Vivaro, ktorá je nevyhnutná pre správne pochopenie a údržbu elektrického systému vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli zahŕňajú priestor pod palubnou doskou a v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje bezpečnosť a spoľahlivosť elektrických komponentov vo vozidle.
