Opel Mokka (2013-2015) – schéma poistkovej skrinky
Rok výroby: 2013, 2014, 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Opel Mokka (2013-2015) je poistka 22 v poistkovej skrinke.
Poistková skrinka v motorovom priestore
Opel Mokka – poistky – motorový priestor
Poistková skrinka sa nachádza v motorovom priestore. Odstráňte kryt, zdvihnite ho nahor a vyberte ho.
Mini poistky
Číslo
Popis
1
Otvoriteľná strecha
2
Vonkajšie zrkadlá
3
–
4
–
5
Modul elektrického ovládania brzdy
6
Inteligentný senzor batérie
7
–
8
Modul ovládania prevodovky
9
Modul ovládania karosérie
10
Nastavenie svetlometov
11
Stierač zadného okna
12
Vyhrievané zadné sklo
13
Aktuátor svetlometu (ľavá strana)
14
Vyhrievané vonkajšie zrkadlá
15
–
16
Vyhrievanie sedadla
17
Modul ovládania prevodovky
18
Riadiaca jednotka motora
19
Čerpadlo paliva
20
–
21
Ventilátor chladenia
22
–
23
Zapálenie cievka;
Riadiaca jednotka motora.
24
Čerpadlo ostrekovača
25
Aktuátor svetlometu (pravá strana)
26
Riadiaca jednotka motora
27
–
28
Riadiaca jednotka motora
29
Riadiaca jednotka motora
30
Systém výfuku
31
Ľavé tlmené svetlá
32
Pravé tlmené svetlá
33
Riadiaca jednotka motora
34
Klakson
35
Klimatizácia, vzduchová klimatizácia
36
Predné hmlové svetlo
Poistky typu J.
Číslo
Popis
1
Modul riadenia elektrického brzdy
2
Predná kefa
3
Modul riadenia motora
4
Modul riadenia motora
5
–
6
Ohrievač paliva
7
–
8
Chladiaci ventilátor
9
Chladiaci ventilátor
10
Modul riadenia motora,
zapaľovacia sviečka.
11
Motorček štartovania
Poistková skrinka palubnej dosky
Opel Mokka – poistky – palubná doska
Interná poistková skrinka sa nachádza na dne palubnej dosky na strane vodiča. Aby si sa dostal k poistkám, odstráň odkladaciu schránku. Aby si odstránil odkladaciu schránku, otvori ju a potiahni.
Mini poistky
Nr
Popis
1
Modul riadenia karosérie
2
Modul riadenia karosérie
3
Modul riadenia karosérie
4
Modul riadenia karosérie
5
Modul riadenia karosérie
6
Modul riadenia karosérie
7
Modul riadenia karosérie
8
Modul riadenia karosérie
9
Zamykanie
10
Modul diagnostiky bezpečnosti
11
Zamykanie
12
Ovládanie klímy
13
Zamykanie dverí
14
Asistent parkovania
15
Upozornenie na opustenie jazdného pruhu;
Zrkadlo.
16
Adaptívne predné osvetlenie
17
Ovládač elektrického okna
18
Senzor dažďa
19
Rezerva
20
Volant
21
Modul riadenia prevodovky
22
Zapaľovač cigariet
23
Rezerva
24
Rezerva
25
Rezerva
26
Modul diagnostiky bezpečnosti
27
Súprava ukazovateľov prístrojovej dosky
28
Adaptívne predné osvetlenie
29
Rezerva
30
Rezerva
31
Súprava ukazovateľov prístrojovej dosky
32
Infotainment, pomocný;
elektrická zásuvka.
33
Displej, systém Infotainment
34
Onstar UHP/DAB
Poistky S/B
Nr
Popis
01
Rezerva
02
Rezerva
03
Predné elektrické okná
04
Zadné elektrické okná
05
Logistický režim
06
Rezerva
07
Rezerva
08
Rezerva
Poistková skrinka v batožinovom priestore
Opel Mokka – poistky – batožinový priestor
Nachádza sa na ľavej strane zadného priestoru. Aby si sa dostal k poistkám, odstráň kryt.
Mini poistky
Č.
Popis
1
Stolička, bedrová opora, vodič
2
Stolička, bedrová opora, cestujúci
3
Zosilňovač
4
Prípojka pre príves
5
Štvorkolka
6
Displej
7
Rezerva
8
Displej
9
Rezerva
10
Rezerva
11
Displej
12
Navigácia
13
Vyhrievaný volant
14
Prípojka pre príves
15
Volant
16
Senzor prítomnosti vody v palive
17
Zrkadlo spätného pohľadu
18
Rezerva
Poistky S/B
Nr
Popis
01
Ovládač elektrického sedadla
02
Elektrické sedadlo cestujúceho
03
Príves
04
Menic napätia
05
Batéria
06
Striekacia tryska svetlometov
07
Rezerva
08
Rezerva
09
Rezerva
Opel Mokka – schéma poistkovej skrinky
Rok výroby: 2016, 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Opel Mokka je poistka 22 v poistkovej skrinke.
Poistková skrinka v motorovom priestore
Opel Mokka – poistky – motorový priestor
Poistková skrinka sa nachádza v motorovom priestore. Odstráň kryt, zdvihni ho nahor a vyber ho.
Modul riadenia motora; Zapaľovacia sviečka predohrevu.
11
Štartovanie
Poistková skrinka palubnej dosky
Opel Mokka – poistky – palubná doska
Poistková skrinka vnútri sa nachádza pod palubnou doskou na strane vodiča. Pre prístup k poistkám odstráň zásuvku. Pre odstránenie zásuvky ju otvor a vytiahni.
Mini poistky
Číslo
Popis
1
Modul riadenia karosérie
2
Modul riadenia karosérie
3
Modul riadenia karosérie
4
Modul riadenia karosérie
5
Modul riadenia karosérie
6
Modul riadenia karosérie
7
Modul riadenia karosérie
8
Modul riadenia karosérie
9
Zapaľovanie
10
Modul diagnostiky bezpečnosti
11
Údaje konektor
12
Riadenie klímy
13
Riadenie zámku
14
Asistent parkovania
15
Upozornenie na opustenie jazdného pruhu; Zrkadlo spätného pohľadu.
16
Adaptívne predné osvetlenie
17
Ovládač elektrického okna
18
Senzor dažďa
19
Modul riadenia karosérie; Nastavenie nastaviteľného napätia.
Infotainment; Systém asistencie pri parkovaní; Zadná kamera.
F25
Airbag
F26
–
F27
Autoalarm
F28
Príves
F29
Infotainment
F30
–
F31
Zapaľovač cigariet; Zásuvka napájania 12 V.
F32
Vyhrievaný volant
F33
Upozornenie pre chodcov; Predchladená klimatizácia.
F34
Systém asistencie pri parkovaní; Nastavenie vonkajších zrkadiel.
F35
Externé osvetlenie
F36
Interné osvetlenie

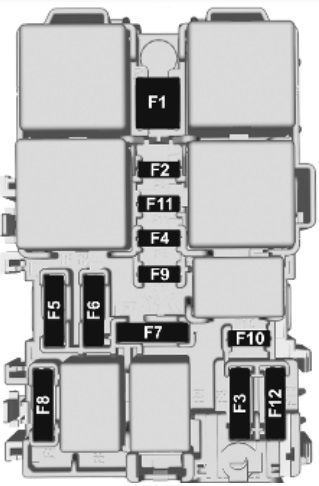

Schéma poistiek na pravej strane palubnej dosky
V vozidlách s volantom naľavo sa tento schéma nachádza za krytom v druhom z priestorov palubnej dosky.
Číslo
Popis
F1
Vyhrievanie zadného okna
F2
Vyhrievanie vonkajších zrkadiel
F3
Predné elektrické okná
F4
Nastavenie vonkajších zrkadiel; Sklopné zrkadlá.
F5
Zadné elektrické okná
F6
–
F7
–
F8
–
F9
–
F10
Vyhrievanie predných sedadiel
F11
–
F12
–
O Opel Mokka (2013-2022)
Opel Mokka, kompaktné SUV vyrábané v rokoch 2013 až 2022, je obľúbené pre svoj moderný dizajn a všestrannosť. Tento model ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú vyvážený výkon a efektívnu spotrebu paliva. V interiéri nájdeme pohodlné sedadlá a moderné technológie, ktoré zvyšujú komfort jazdy. Opel Mokka je tiež vybavený pokročilými bezpečnostnými prvkami, ktoré zaisťujú bezpečnosť vodiča a cestujúcich. Vďaka kompaktným rozmerom je ideálny pre mestské prostredie, no zároveň ponúka dostatok priestoru pre rodinné výlety.
Schéma poistkovej skrinky Opel Mokka
Táto stránka zobrazuje schému poistkovej skrinky pre model Opel Mokka, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto vozidle sa poistková skrinka zvyčajne nachádza v interiéri pod palubnou doskou a v motorovom priestore. Schémy zobrazujú čísla poistiek, ich ampérovú hodnotu a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii.
