Opel Monterey (1991-1999) – poistková skrinka
Schéma poistiek a relé – Opel Monterey
Týka sa vozidiel vyrobených v rokoch:
1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999.

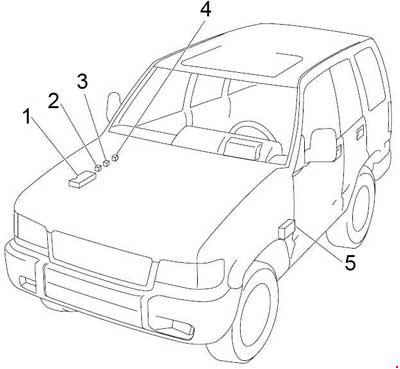

| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé lampy-1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé lampy-2 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé motorčeka štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

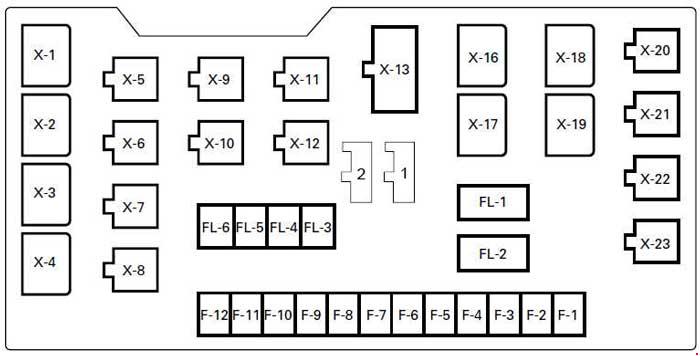

Poistková skrinka v motorovom priestore
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 10 | Senzor kyslíka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 15 | Klaksón, relé akustického signálu, akustický signál SW, varovanie o nebezpečenstve SW, blikajúca jednotka, klaksón proti krádeži, riadiaca jednotka proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 15 | Svetlomet (LH), kontrolka stretávacích svetiel, dimmer SW, svetlo zákruty SW, hmlové svetlo SW, relé hmlových svetiel, svetlo zákruty, relé svetiel zákruty | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ľavý svetlomet (stretávacie svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 15 | Svetlomet (pravý), dimmer SW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Pravý svetlomet (stretávacie svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 10 | Ľavý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 10 | Pravý svetlomet (diaľkové svetlo) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Systém alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Hmlové svetlo, relé hmlového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Hmlové svetlo, relé hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 20 | Hydraulická jednotka, riadiaca jednotka ABS, elektronický riadiaci modul bŕzd; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 15 | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 10 | Ľavé zadné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 15 | Zadné relé, osvetlenie SW, bočné svetlo FRT, parkovacie svetlo, zadné svetlo, konektor elektroinštalácie prívesu, riadiaca jednotka osvetlenia, svetlo osvetlenia, odkladacia schránka SW, osvetlenie evidenčného čísla, riadiaca jednotka smerovky A/T | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Pravé zadné svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač poistky | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL1 | 80 | Batéria | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL2 | 50 | Zapaľovanie, štartér | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL3 | 50 | Hlavné relé riadiaceho modulu motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL4 | 30 | Ventilátor kondenzátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| FL6 | 40 | Hydraulický systém ABS, poistka F9 (ABS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Obvodový spínač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/B-1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C/B-2 | 30 | Relé ovládania okien, spínač ovládania okien, motor ovládania okien, motor strešného okna, riadiaca jednotka strešného okna, spínač strešného okna, bezpečnostný spínač, spínač obmedzovača, spínač sedadla, motor predného a SW sklonu, motor zadného a SW sklonu, motor posuvníka, motor skladacieho a SW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dióda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Svetlo zákruty | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X1 | Osvetlenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X2 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X3 | Odpor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X4 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X5 | Termostat klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X6 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X7 | Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X8 | klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X9 | Svetlo klaksónu
alebo batožinového priestoru |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X10 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X11 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X12 | Hlavná riadiaca jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X13 | Predný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X14 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X15 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X16 | Upshift-1 (M/T)
alebo systém alarmu proti krádeži |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X17 | Motor štartovania (benzín)
zaťaženie (Diesel) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X18 | Zmena za jazdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X19 | Ventilátor kondenzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X20 | Hlavný tempomat | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X21 | Upshift-2 (M/T; s ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X22 | Svetlo zákruty
alebo zadné hmlové svetlo |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X23 | Hmlové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

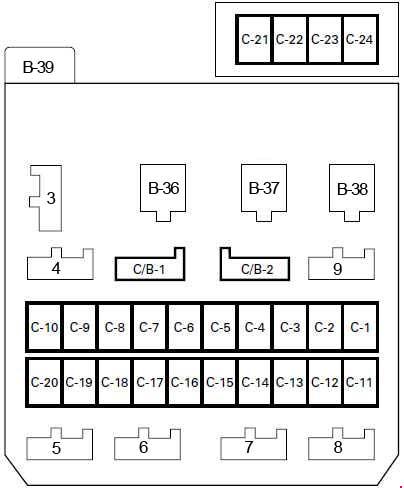

Poistková skrinka v priestore pre cestujúcich
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | 10 | Relé motorčeka na štartovanie, Štartovanie spojky SW (M/T), Mód SW (A/T), Kontrolór proti krádeži, DERM (SRS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | 15 | Vyhrievanie sedadiel SW (LH a RH), Vyhrievanie sedadiel (LH a RH) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | 15 | Modul riadenia prevodovky, Smerovky SW, Predná smerovka, Zadná smerovka, Smerovka, Blikač, Relé svetiel do zákruty, Svetlo cúvania, Svetlo cúvania SW (M/T), Mód SW (A/T), Riadiaca jednotka indikátora prevodovky A/T, osvetlenie SW, riadiaca jednotka blokovania prevodovky A/T, indikátor prevodovky A/T, jednotka tempomatu, zrušenie SW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Modul riadenia prevodovky, Smerovky SW, Predná smerovka, Zadná smerovka, Smerovka, Blikač, Relé svetiel do zákruty, Svetlo cúvania, Svetlo cúvania SW (M/T), Mód SW (A/T), Riadiaca jednotka indikátora prevodovky A/T, osvetlenie SW, riadiaca jednotka blokovania prevodovky A/T, indikátor prevodovky A/T, jednotka tempomatu, zrušenie SW | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | 10 | Tempomat, vyhrievanie zadného skla SW, relé vyhrievania zadného skla, kontrolka vyhrievania zadného skla SW, spojka SW (M/T), prevodovka SW-1, 2 (M/T), prevodovka SW-3, 4 (M/T), Zrušiť SW (pripojené SW), hlavné SW tempomatu, hlavné relé tempomatu, kontrolka tempomatu, tempomat SW, vonkajšie zrkadlo, vyhrievanie vonkajšieho zrkadla SW, riadiaca jednotka blokovania prevodovky A/T, relé elektrického okna, modul elektronického riadenia bŕzd, Modul riadenia prevodovky, senzor G, relé Upshift-2, indikátor Upshift (merič) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | 15 | Stierač a umývač čelného skla SW, motor stierača čelného skla, motor umývača čelného skla, relé intermitentného stierača čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | 10 | Stierač a umývač zadného skla SW, motor umývača zadného skla, motor stierača zadného skla, relé intermitentného stierača zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | 10 | Stierač svetlometov SW, Motor stieračov svetlometov, Motor umývačov svetlometov, Hodiny stieračov svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | 15 | Generátor, hlavné relé ECM, VSV; EGR, VSV: košík, VSV: nasávanie vzduchu (DOHC) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | 15 | Modul riadenia zapaľovania, modul riadenia motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Prerušenie paliva (4JG2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | 10 | Senzor rýchlosti vozidla, Akustický signál pripomienky, Merač a indikátor (voltmetre, indikátor teploty chladiacej kvapaliny motora, otáčkomer, tachometer, indikátor tlaku oleja, indikátor paliva), indikátor a kontrolka varovania (systém proti krádeži, proti krádeži zadných kolies, bezpečnostný pás, kontrola motora, nízka hladina paliva, 4WD, tlak oleja, zmena prevodovky nahor, brzdový systém, nabíjanie, teplota oleja A/T, kontrolka tempomatu, kontrolka prevodovky, kontrolka elektrického trakčného systému, kontrolka zimného riadenia), 4WD SW, parkovacia brzda SW, bezpečnostný pás SW, diferenciál brzdy SW Modul elektronického riadenia bŕzd, modul riadenia motora, riadiaca jednotka proti krádeži zadných kolies | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | 10 | Audio, Vonkajšie zrkadlo, Ovládanie vonkajšieho zrkadla SW, Zrkadlo sklopnej dverí SW, Digitálne hodiny, Reproduktor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | 20 | Zapaľovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C13 | 10 | Kontrolór proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C14 | 15 | Brzdové svetlá SW (bez tempomatu), brzda SW (s tempomatom), riadiaca jednotka proti krádeži zadných kolies, brzdové svetlo, modul riadenia prevodovky, modul elektronického riadenia bŕzd, konektor kabeláže prívesu, tempomat, zmena prevodovky A/T riadiaca jednotka zámku, relé deaktivácie zámku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C15 | 20 | Klaksón, relé klaksónu, klaksón SW, kontrolka varovania SW, blikač, klaksón proti krádeži, kontrolka varovania, zvuk | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Telefón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C16 | 10 | Digitálne hodiny, zvuk, osvetlenie kupoly, osvetlenie mapy, osvetlenie batožinového priestoru, osvetlenie stropu, dvere SW (predné, zadné, zadný poklop), anténa, kontrolór proti krádeži, pripomienka kľúčov SW, bezpečnostný pás, akustický signál pripomienky kľúčov a svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C17 | 25 | Sbrinovač zadného skla, relé sbrinovača zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C18 | 20 | Kontrolka upozornenia proti krádeži, zámok predných dverí a elektrické okno SW, kľúč zámku dverí SW, pohon zámku dverí (predné a zadné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C19 | 25 | Motor ventilátora, odpor ventilátora SW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C20 | 10 | Tlak SW, relé termostatu klimatizácie, relé kompresora klimatizácie, magnetická spojka (kompresor klimatizácie), klimatizácia SW, elektrický termostat, ventilátor SW | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C21 | 10 | Kontrolka upozornenia SRS (metro) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C22 | 10 | DERM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C23 | 10 | Modul naplnenia pasažiera, DERM | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C24 | 10 | Bipolárny senzor zbrojenia, DERM, skupina cievky SRS, modul inflátora kontrolóra | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dióda | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Kupola svetla proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Ochrana proti krádeži (DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Pripomienka pre kontrolky proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Spínač režimu (DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Tempomat RWAL (proti krádeži zadných kolies) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | — | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Modul elektronického ovládania bŕzd (DOHC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B36 | Kúrenie a klimatizácia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B37 | Napájanie okien | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B38 | Sbrinovač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B39 | Blikajúca jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
