Opel Corsa F (2019-2022) – poistková skrinka
Opel Corsa F (2019-2020) – schéma poistkovej skrinky
Rok výroby: 2019, 2020.
Poistky zapaľovača cigariet (zásuvka napájania) v Opel Corsa F sú poistky 31 v poistkovej skrinke v kabíne vľavo.

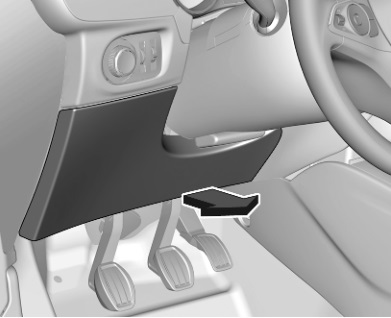

Poloha poistkovej skrinky
Poistkové bloky kabíny
Existujú dva bloky poistiek – vpravo a vľavo od prístrojovej dosky.
Ľavá strana:
V vozidlách s volantom na ľavej strane sa poistková skrinka nachádza za krytom v prístrojovej doske. Odstráňte kryt dole a vyberte ho.
V vozidlách s volantom na pravej strane sa poistková skrinka nachádza za krytom v priestore pre cestujúcich. Otvorte priestor a odstráňte kryt.
Pravá strana:
V vozidlách s volantom na ľavej strane sa poistková skrinka nachádza za krytom v priestore pre cestujúcich. Otvorte priestor a odstráňte kryt, odstráňte podporu.
V vozidlách s volantom na pravej strane sa poistková skrinka nachádza za krytom v prístrojovej doske. Odstráňte kryt dole a vyberte ho, odstráňte podporu.
Poistková skrinka motorového priestoru
Odstráňte kryt a vyberte ho.
Priradenie poistiek v motorovom priestore
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Brzdový systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Poistková skrinka
(pravá strana prístrojovej dosky) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Brzdový systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Svetlomet pravý;
Vyhrievané čelné sklo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Diaľkové svetlo pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Diaľkové svetlo ľavé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Poistková skrinka (príves) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Systém selektívneho katalytického znižovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Volant | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prístrojová doska (ľavá strana)

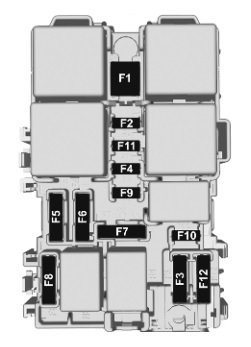

Priradenie poistiek v kabíne (ľavá strana)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Radar;
Zrkadlo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Induktívne nabíjanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Stierače predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Stierače predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | USB | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Zadný stierač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Modul diagnostického rozhrania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Systém riadenia klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 14 | Alarm;
Opel Connect. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Sada smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | Tlačidlo na štartovanie;
Systém proti krádeži. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Senzor dažďa;
Senzor svetla; Kamera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Pripomienka bezpečnostného pásu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 7-palcový dotykový displej;
Asistent parkovania; Kamera na cúvanie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Airbag | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Systém alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 7-palcový dotykový displej;
Infotainment. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Zapaľovač cigariet;
12 V napájacia zásuvka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Vyhrievaný volant | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Systém klimatizácie;
Automatická prevodovka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Asistencia pri parkovaní;
Nastavenie vonkajších zrkadiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prístrojová doska (pravá strana)
Priradenie poistiek v kabíne (pravá strana)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Vyhrievané zadné okno | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Vyhrievané vonkajšie zrkadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Elektrické predné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Nastavenie vonkajších zrkadiel;
Sklopné zrkadlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Elektrické zadné okná | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Schéma poistiek
(pravá strana palubnej dosky). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Vyhrievané predné sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Funkcia masáže sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Opel Corsa F (2021-2022) – schéma poistkovej skrinky
Rok výroby: 2021, 2022.
Poistky zapaľovača cigariet (zásuvka napájania) v Opel Corsa F sú poistky 31 v poistkovej skrinke v kabíne naľavo.
Poloha poistkovej skrinky
Poistkové skrinky kabíny
Existujú dve poistkové skrinky – vpravo a vľavo od palubnej dosky.
ľavá strana:
V vozidlách s volantom naľavo sa poistková skrinka nachádza za krytom na palubnej doske. Odstráňte kryt dole a vyberte ho.
V vozidlách s volantom napravo sa poistková skrinka nachádza za krytom v odkladacej schránke. Otvorte priestor a odstráňte kryt.
Pravá strana:
V vozidlách s volantom naľavo sa poistková skrinka nachádza za krytom v odkladacej schránke. Otvorte priestor a odstráňte kryt, vyberte držiak.
V vozidlách s volantom napravo sa poistková skrinka nachádza za krytom na palubnej doske. Odstráňte kryt dole a vyberte ho, vyberte držiak.

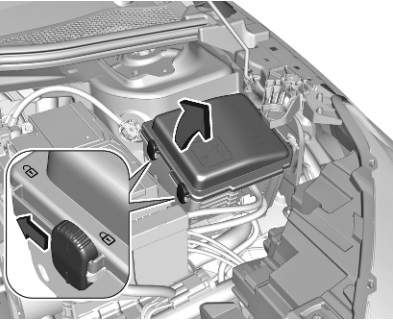

Poistková skrinka motorového priestoru
Odstráňte kryt.

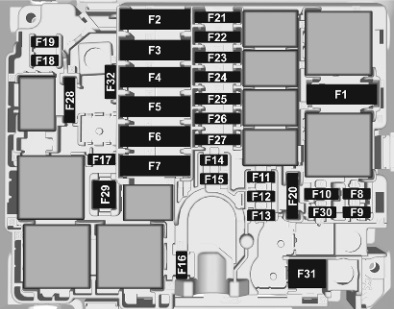

Schéma poistkovej skrinky
Motorový priestor
Priradenie poistiek v motorovom priestore
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Systém riadenia vykurovania, vetrania a klimatizácie |
| 2 | Systém brzdenia |
| 3 | Poistková skrinka (pravá strana palubnej dosky) |
| 4 | Systém brzdenia |
| 5 | Modul riadenia karosérie |
| 6 | Ventilátor chladiča |
| 7 | Modul riadenia karosérie |
| 8 | Modul riadenia motora / čerpadlo paliva |
| 9 | Senzor NOX; Senzor vody v nafte. |
| 10 | Modul riadenia motora |
| 11 | Modul riadenia motora |
| 12 | Konektor diagnostiky |
| 13 | Modul riadenia motora |
| Číslo | Popis |
|---|---|
| 14 | Sensor napätia batérie |
| 15 | Modul riadenia prívesu |
| 16 | Svetlomet pravý |
| 17 | Modul riadenia motora/senzor NOX |
| 18 | Svetlomet stretávací pravý |
| 19 | Svetlomet stretávací ľavý |
| 20 | Modul riadenia motora; Čerpadlo paliva; Kúrenie na naftu. |
| 21 | Motorček štartovania |
| 22 | Automatická prevodovka |
| 25 | Tabuľa poistiek (príves) |
| 27 | Modul riadenia karosérie |
| 28 | Systém selektívnej katalytickej redukcie |
| 29 | Tergáče čelného skla |
| 31 | Systém riadenia kúrenia, vetrania a klimatizácie |
| 32 | Volant |
Elektrické vozidlá
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Systém riadenia klimatizácie |
| 2 | Systém brzdenia |
| 3 | Schéma poistiek (pravá strana palubnej dosky) |
| 4 | Systém brzdenia |
| 6 | Ventilátor chladiča |
| 7 | Modul riadenia karosérie |
| 8 | Čerpadlo paliva |
| 9 | Jednotka riadenia elektrického vozidla |
| 10 | Jednotka riadenia elektrického vozidla (kompresor klimatizácie) |
| 11 | Jednotka riadenia elektrického vozidla |
| 12 | Diagnostický konektor |
| 13 | Modul riadenia karosérie/systém vykurovania, vetrania a klimatizácie |
| 14 | – |
| Číslo | Popis |
|---|---|
| 15 | Spínač služby E-Service |
| 16 | Svetlomet pravý |
| 18 | Svetlomet stretávací pravý |
| 19 | Svetlomet stretávací ľavý |
| 20 | Riadiaca jednotka elektrického vozidla |
| 22 | Relé motorový priestor |
| 23 | Menic AC/DC; Menic DC/DC. |
| 25 | Rozhranie batérie s vysokým napätím |
| 26 | Regulátor motora (elektrický motor s meničom) |
| 27 | Modul riadenia karosérie |
| 28 | – |
| 29 | Stierače čelného skla |
| 30 | Modul riadenia karosérie |
| 31 | Modul riadenia karosérie |
| 32 | Volant |

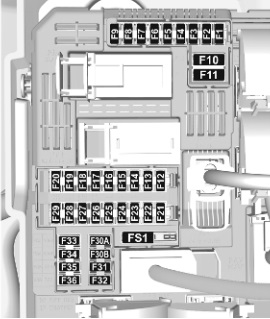

Panel prístrojov (ľavá strana)
Priradenie poistiek v kabíne (ľavá strana)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Radarový senzor; Zrkadlo. |
| 3 | Induktívne nabíjanie |
| 4 | Klakson |
| 5 | Umývač skla predného okna |
| 6 | Umývač skla predného okna |
| 7 | USB |
| 8 | Zadný stierač |
| 10 | Centrálne zamykanie |
| 11 | Centrálne zamykanie |
| 12 | Konektor diagnostického modulu |
| 13 | Systém riadenia vykurovania, vetrania a klimatizácie |
| Číslo | Popis |
|---|---|
| 14 | Alarm; Systém Opel Connect. |
| 17 | Sada smeroviek |
| 21 | Tlačidlo na štartovanie; Ochrana proti krádeži. |
| 22 | Senzor dažďa; Senzor svetla; Kamera. |
| 23 | Kontrolka bezpečnostného pásu |
| 24 | Dotykový displej 7 palcov (Infotainment); Asistent parkovania; Kamera na cúvanie. |
| 25 | Airbag |
| 27 | Správa o alarmu auta |
| 29 | Dotykový displej 7 palcov; Infotainment. |
| 31 | Zapaľovač cigariet; Zásuvka napájania 12 V. |
| 32 | Vyhrievaný volant |
| 33 | Systém klimatizácie, vykurovania a vetrania. Automatická prevodovka. |
| 34 | Asistencia pri parkovaní; Nastavenie vonkajších zrkadiel. |
Elektrické vozidlá
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | Senzor radar; Zrkadlo. |
| 3 | Induktívne nabíjanie |
| 4 | Klakson |
| 5 | Umývač čelného skla |
| 6 | Umývač čelného skla |
| 7 | USB |
| 8 | Zadný stierač |
| 10 | Centrálne zamykanie |
| 11 | Centrálne zamykanie |
| 12 | Modul diagnostického konektora |
| 13 | Systém klimatizácie |
| Číslo | Popis |
|---|---|
| 14 | Alarm; Systém Opel Connect. |
| 17 | Sada smeroviek |
| 21 | Tlačidlo na štartovanie; Systém ochrany proti krádeži. |
| 22 | Senzor dažďa; Senzor svetla; Kamera. |
| 23 | Pripomienka na bezpečnostný pás |
| 24 | Dotyková obrazovka 7 palcov; Asistent parkovania; Kamera na cúvanie. |
| 25 | Airbag |
| 27 | Systém alarmu proti krádeži |
| 29 | Dotyková obrazovka 7 palcov; Infotainment. |
| 31 | Zapaľovač cigariet; Zásuvka napájania 12 V. |
| 32 | Vyhrievaný volant |
| 33 | Systém klimatizácie; Automatická prevodovka. |
| 34 | Asistencia pri parkovaní; Nastavenie vonkajších zrkadiel. |
Panel prístrojov (pravá strana)
Priradenie poistiek v kabíne (pravá strana)
| Číslo | Popis |
|---|---|
| 1 | Vyhrievané zadné sklo |
| 2 | Vyhrievané vonkajšie zrkadlá |
| 3 | Elektrické predné okná |
| 4 | Nastavenie vonkajších zrkadiel; Skladacie zrkadlá. |
| 5 | Elektrické zadné okná |
| 8 | Poistková skrinka (pravá strana palubnej dosky). |
| 10 | Vyhrievané predné sedadlá |
| 11 | Funkcia masáže sedadla |
O Opel Corsa F (2019-2022)
Opel Corsa F, predstavený v rokoch 2019 až 2022, je kompaktný hatchback, ktorý sa vyznačuje moderným dizajnom a pokročilými technológiami. Tento model je postavený na platforme PSA, čo mu umožňuje ponúkať rôzne motorizácie vrátane benzínových a dieselových motorov, ako aj plne elektrickú verziu. Corsa F je známa svojou efektívnosťou a dynamickým výkonom, pričom poskytuje pohodlnú jazdu a množstvo bezpečnostných prvkov. Interiér je vybavený najnovšími technológiami, ako sú dotykové displeje a pokročilé asistenčné systémy pre vodiča, čo z nej robí ideálnu voľbu pre moderných vodičov.
Schéma poistkovej skrinky Opel Corsa F
Táto stránka zobrazuje schému poistkovej skrinky pre Opel Corsa F, ktorá je nevyhnutná pre identifikáciu a údržbu elektrických systémov vozidla. V tomto modeli sa poistková skrinka zvyčajne nachádza v motorovom priestore a v interiéri vozidla, často pod palubnou doskou alebo v blízkosti priestoru pre nohy vodiča. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a spoľahlivú prevádzku vozidla, preto je dôležité mať správne informácie o jej konfigurácii.
