Skoda Superb (2015-2022) – poistková skrinka
Rok výroby: 2015, 2016, 2017, 2018, 2019.
Poistky zapaľovača cigariet (zásuvka napájania) v Skoda Superb sú poistky č. 30 (zásuvka 12 V v batožinovom priestore), č. 40 (zásuvka napájania 12 V) a č. 46 (zásuvka napájania 230 V) v poistke prístrojovej dosky.
Kódovanie farieb poistiek
| Farba poistky | Ampér [A] |
|---|---|
| svetlohnedá | 5 |
| tmavohnedá | 7.5 |
| červená | 10 |
| modrá | 15 |
| žltá modrá | 20 |
| biela | 25 |
| zelená / ružová | 30 |
| oranžová / zelená | 40 |
| červená | 50 |
Poloha poistkovej skrinky

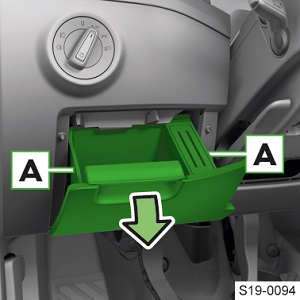

Poistková skrinka v prístrojovej doske

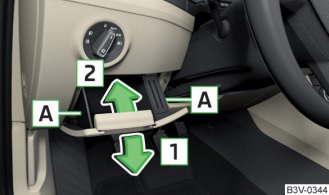

V verzii s volantom naľavo sa poistková skrinka nachádza na strane vodiča za odkladacou schránkou.
Odstráňte kľúč od zapaľovania, vypnite svetlá a všetky elektrické zariadenia.
Otvor odkladaciu schránku na strane vodiča.

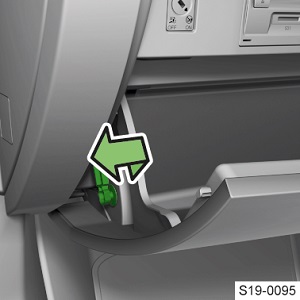

Držte stlačené bočné zariadenie v oblasti A a otvorte ťahaním v smere šípky 1 (je potrebná väčšia sila na otvorenie).
Odstráňte plastovú sponu umiestnenú pod krytom poistkovej skrinky v motorovom priestore.

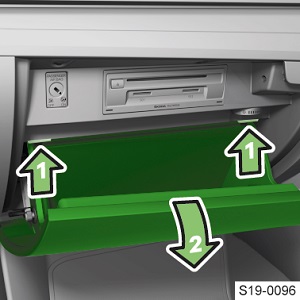

V verzii s volantom napravo sa nachádza na strane pasažiera za odkladacou schránkou.

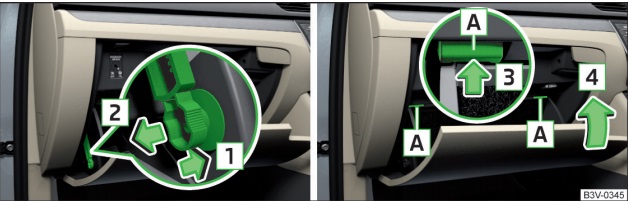

Odkladacia schránka sklápacia:
- Odstráňte kľúč od zapaľovania, vypnite svetlá a všetky elektrické zariadenia.
- Otvor odkladaciu schránku na strane pasažiera.
- Deaktivujte páku brzdy v smere šípky 1 a odstráňte ju v smere šípky.
- Stlačte výstupky A v smere šípky 3 a odkladacia schránka sa zníži.
- Odstráňte plastovú sponu umiestnenú pod krytom poistkovej skrinky v motorovom priestore.
- Použite kliešte na vytiahnutie poškodenej poistky, potom vložte novú poistku.
- Vložte sponu späť do pôvodnej polohy.
Nakloňte odkladaciu schránku:
- Zdvihnite odkladaciu schránku v smere šípky 4.
- Prekonajte odpor háčikov A.
- Vložte páku brzdy v smere opačnom k šípke 2 a zablokujte ju v smere opačnom k šípke 1.

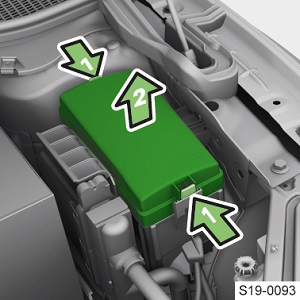

Poistková skrinka v motorovom priestore

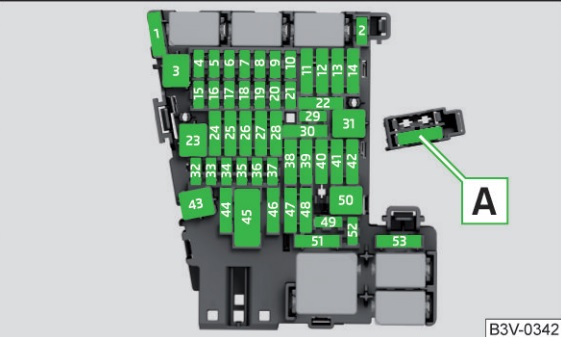

Schémy poistkovej skrinky
2016
Poistková skrinka v prístrojovej doske
Priradenie poistiek v prístrojovej doske (2016)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | Nepriradené |
| 2 | Nepriradené |
| 3 | Nepriradené |
| 4 | Nepriradené |
| 5 | Databus |
| 6 | Senzor alarmu |
| 7 | Klimatizácia;
Vykurovanie; Prijímač na diaľkové vykurovanie; Radiaca páka automatickej prevodovky; Relé vykurovania zadného skla; Relé vykurovania predného skla. |
| 8 | Spínač svetiel;
Senzor dažďa; Diagnostický konektor; Parkovacia brzda; Osvetlenie prístrojovej dosky. |
| 9 | USB zásuvka |
| 10 | Dotyková obrazovka, TV tuner |
| 11 | Napínač pásu vľavo |
| 12 | Rádio |
| 13 | Nastavenie tlmiča |
| 14 | Ventilátor vzduchu pre klimatizáciu;
Vykurovanie. |
| 15 | Elektrické blokovanie riadenia |
| 16 | Signálový zosilňovač pre telefón |
| 17 | Prístrojová doska,
Číslo tiesňového volania. |
| 18 | Kamera na cúvanie |
| 19 | KESSY |
| 20 | SCR |
| 21 | Haldex spojka;
Kompresor klimatizácie (GreenLine). |
| 22 | Ťažné zariadenie |
| 23 | Pravý svetlomet |
| 24 | Panoramatická strecha |
| 25 | Centrálne zamykanie – dvere vodiča a ľavé zadné dvere, zrkadlo |
| 26 | Vyhrievané predné sedadlá |
| Nr | Popis |
|---|---|
| 27 | Hudobný zosilňovač |
| 28 | Ťažné zariadenie – kontakt v zásuvke |
| 29 | Ovládacia páka pod volantom |
| 30 | Zásuvka 12 V v batožinovom priestore |
| 31 | Ľavý bočný svetlomet |
| 32 | Asistencia pri parkovaní (asistované parkovanie) |
| 33 | Spínač airbagu pre núdzové svetlá |
| 34 | TCS;
Tlačidlo ESC; Monitorovanie tlaku pneumatík; Senzor tlaku klimatizácie; Spínač cúvacích svetiel; Zrkadlo s automatickým zatienením; Tlačidlo START-STOP; Ovládanie vykurovania zadných sedadiel; Senzor klimatizácie; Parkovacia brzda; Spínač svetiel. |
| 35 | Nastavenie dosahu svetlometov;
Svetlomety AFS; Diagnostický konektor; Kamera; Radar. |
| 36 | Pravý svetlomet |
| 37 | Ľavý svetlomet |
| 38 | Ťažné zariadenie – kontakt v zásuvke |
| 39 | Centrálne zamykanie – dvere pre cestujúcich a pravé zadné dvere, zrkadlo |
| 40 | Zásuvka napájania 12 V. |
| 41 | Napínač pásu vpravo |
| 42 | Veko batožinového priestoru;
Umývač svetlometov; Umývač predného skla. |
| 43 | Xenónové svetlomety;
Diskrétny osvetlenie. |
| 44 | Ťažné zariadenie – kontakt v zásuvke |
| 45 | Kontrola nastavenia sedadiel |
| 46 | Zásuvka napájania 230 V. |
| 47 | Stierač zadného skla |
| 48 | Detekcia mŕtveho uhla |
| 49 | Cievka relé štartéra;
Štartovanie motora. |
| 50 | Otvorenie veka batožinového priestoru |
| 51 | Vykurovanie zadných sedadiel |
| 52 | Chladenie predných sedadiel |
| 53 | Relé vykurovania zadného skla |
Motorový priestor

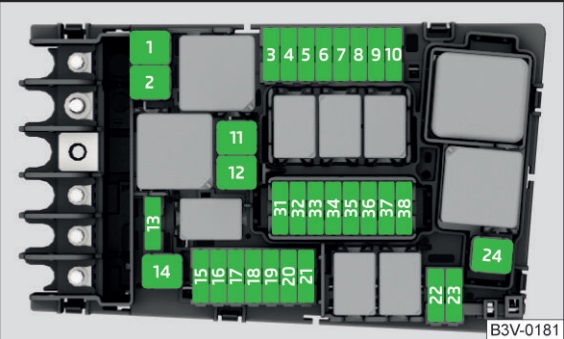

Priradenie poistiek v motorovom priestore (2016)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | ESC, brzda |
| 2 | ESC |
| 3 | Riadiaca jednotka motora |
| 4 | Ventilátor chladiča;
Ventil na kontrolu tlaku paliva; Relé elektrického vykurovania pomocného. |
| 5 | Bobina relé zapaľovania |
| 6 | Senzor brzdy |
| 7 | Chladič upchatý |
| 8 | Lambdová sonda |
| 9 | Čerpadlo chladiacej kvapaliny;
Bobina zapaľovania; Vykurovanie; Prúd vzduchu. |
| 10 | Čerpadlo paliva |
| 11 | Systém elektrického vykurovania pomocného |
| 12 | Systém elektrického vykurovania pomocného |
| 13 | Automatická prevodovka |
| 14 | Relé vykurovania čelného skla |
| 15 | Klakson |
| Nr | Popis |
|---|---|
| 16 | Štartovanie |
| 17 | ESC;
Riadiaca jednotka motora; Bobina hlavného relé. |
| 18 | Datová zbernica;
Modul dát batérie. |
| 19 | Stierače |
| 20 | Alarm |
| 21 | Nepriradené |
| 22 | Riadiaca jednotka motora |
| 23 | Motorček štartovania |
| 24 | Systém elektrického vykurovania |
| 31 | Nepriradené |
| 32 | Nepriradené |
| 33 | SCR |
| 34 | Nepriradené |
| 35 | Nepriradené |
| 36 | Nepriradené |
| 37 | Pomocné vykurovanie |
| 38 | Nepriradené |
2017
Poistková skrinka v prístrojovej doske

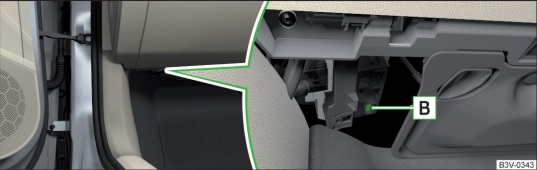

Poistka jednotky multifunkčnej (taxi) v vozidle s volantom vpravo

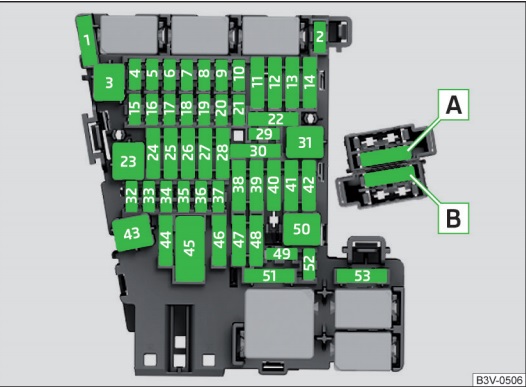

Priradenie poistiek v prístrojovej doske (2017)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | Nepriradené |
| 2 | Nepriradené |
| 3 | Stabilizátor napätia pre taxi |
| 4 | Vyhrievaný volant |
| 5 | Bus dát |
| 6 | Automatická prevodovka |
| 7 | Klimatizácia;
Vykurovanie; Prijímač na diaľkové vykurovanie; Vyhrievané čelné sklo; Vyhrievané predné čelné sklo; Hodiny. |
| 8 | Spínač svetiel;
Senzor dažďa; Diagnostický konektor; Parkovacia brzda; Osvetlenie prístrojovej dosky; Senzor alarmového systému. |
| 9 | USB zásuvka |
| 10 | Informačný a zábavný displej;
TV tuner; ExBoxM2 (týka sa Južnej Kórey). |
| 11 | Napínač pásu vľavo |
| 12 | Infotainment |
| 13 | Nastavenie tlmiča |
| 14 | Ventilátor vzduchu pre klimatizáciu;
Vykurovanie. |
| 15 | Elektronická blokáda riadenia |
| 16 | Telefónna búdka |
| 17 | Prístrojová doska;
Pripojenie na núdzové situácie. |
| 18 | Kamera na cúvanie |
| 19 | Systém KESSY |
| 20 | SCR |
| 21 | Štvorkolka;
Kompresor klimatizácie (GreenLine). |
| 22 | Ťažné zariadenie |
| 23 | Pravý svetlomet |
| 24 | Panoramatická strecha s posuvom a sklonením |
| 25 | Centrálne zamykanie –
dvere vodiča a ľavé zadné dvere; Externé zrkadlo na strane vodiča – vyhrievanie, funkcia sklopu, nastavenie plochy zrkadla |
| 26 | Vyhrievané predné sedadlá |
| Nr | Popis |
|---|---|
| 27 | Hudobný zosilňovač |
| 28 | Odnímateľné zariadenie – elektrická zásuvka |
| 29 | Ovládacia páka pod volantom |
| 30 | Zásuvka 12 V v batožinovom priestore |
| 31 | Svietidlo – vľavo |
| 32 | Asistencia pri parkovaní (asistované parkovanie) |
| 33 | Spínač airbagu pre núdzové svetlá |
| 34 | TCS;
ESC; Indikátor úniku tlaku v pneumatikách; Klimatizácia; Spínač cúvacích svetiel; Zrkadlo s automatickým zatemnením; START-STOP; Vyhrievané zadné sedadlá; Parkovacia brzda; Spínač svetiel. |
| 35 | Svetlomety AFS;
Diagnostický konektor; Kamera; Radar; Stabilizátor napätia pre taxi. |
| 36 | Pravý svetlomet |
| 37 | Ľavý svetlomet |
| 38 | Odnímateľné zariadenie – elektrická zásuvka |
| 39 | Centrálne zamykanie –
dvere predného cestujúceho a pravé zadné dvere; Zrkadlá na strane cestujúceho – vyhrievanie, funkcia sklopného zrkadla, nastavenie plochy zrkadla. |
| 40 | Zásuvka napájania 12 V. |
| 41 | Napínač pásu vpravo |
| 42 | Veko batožinového priestoru;
Umývač svetlometov; Umývač predného skla. |
| 43 | Hudobný zosilňovač |
| 44 | Odnímateľné zariadenie – elektrická zásuvka |
| 45 | Elektricky nastaviteľné sedadlá |
| 46 | Zásuvka napájania 230 V. |
| 47 | Stierač zadného skla |
| 48 | Detekcia mŕtveho uhla |
| 49 | Štartovanie motora;
Spínač pedálu spojky. |
| 50 | Otvorenie veka batožinového priestoru |
| 51 | Vyhrievanie zadných sedadiel |
| 52 | Vyhrievané predné sedadlá |
| 53 | Vyhrievanie zadného skla |
Motorový priestor
Priradenie poistiek v motorovom priestore (2017)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | ESC;
Brzda parkovania. |
| 2 | ESC |
| 3 | Systém riadenia motora |
| 4 | Ventilátor chladiča;
Ventil na kontrolu tlaku paliva; Relé elektrického vyhrievania. |
| 5 | Zapaľovanie |
| 6 | Senzor brzdy |
| 7 | Uzáver chladiča;
Čerpadlo chladiacej kvapaliny. |
| 8 | Lambdová sonda |
| 9 | Čerpadlo chladiacej kvapaliny;
Zapaľovanie; Vyhrievač, prietokomer vzduchu. |
| 10 | Čerpadlo paliva |
| 11 | Systém elektrického vyhrievania |
| 12 | Systém elektrického vyhrievania |
| 13 | Automatická prevodovka |
| 14 | Vyhrievané čelné sklo |
| 15 | Klakson |
| Nr | Popis |
|---|---|
| 16 | Zapnutie |
| 17 | ESC;
Riadiaca jednotka motora; Bobina hlavného relé. |
| 18 | Dátová zbernica;
Modul dát batérie. |
| 19 | Stierače |
| 20 | Alarm proti krádeži |
| 21 | Nepřiřadené |
| 22 | Systém riadenia motora;
Stabilizátor napätia v taxíkoch. |
| 23 | Motor na štartovanie |
| 24 | Systém elektrického vykurovania |
| 31 | Nepřiřadené |
| 32 | Nepřiřadené |
| 33 | SCR |
| 34 | Nepřiřadené |
| 35 | Nepřiřadené |
| 36 | Nepřiřadené |
| 37 | Pomocné vykurovanie |
| 38 | Nepřiřadené |
2018, 2019

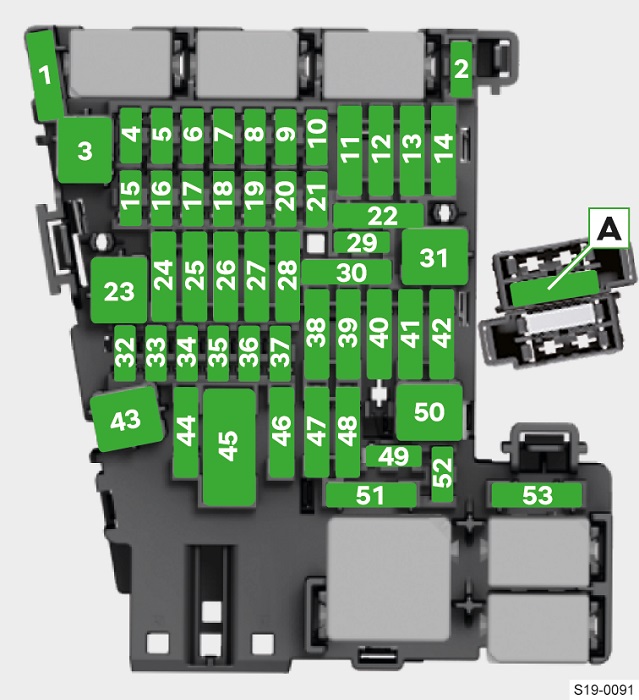

Poistková skrinka v prístrojovej doske

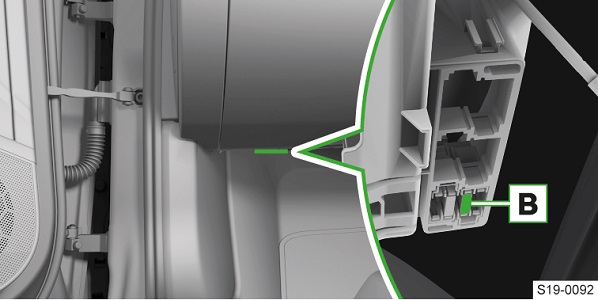

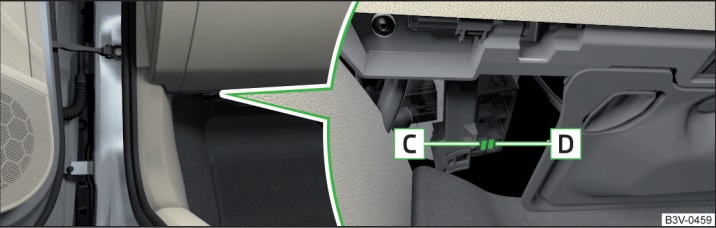

Poistka pre funkciu nabíjania USB a pre multifunkčnú jednotku (taxi) v vozidle s volantom vpravo
Priradenie poistiek v prístrojovej doske (2018, 2019)
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | 2018: nepridelené 2019: SCR (AdBlue) |
| 2 | 2018: vyhrievaný volant 2019: vyhrievaný volant |
| 3 | 2018: Stabilizátor napätia pre taxíky 2019: nepridelené |
| 4 | 2018: vyhrievaný volant 2019: alarm proti krádeži |
| 5 | Údaje autobusu |
| 6 | Automatická prevodovka |
| 7 | Klimatizácia;
Vykurovanie; Prijímač pre diaľkové vykurovanie; Vyhrievané čelné sklo; Vyhrievané predné čelné sklo; Hodiny. |
| 8 | Spínač svetiel;
Senzor dažďa; Diagnostický konektor; Parkovacia brzda; Osvetlenie prostredia; Senzor alarmového systému; Svetlomet. |
| 9 | USB zásuvka |
| 10 | Informačný a zábavný displej |
| 11 | Lucerna – vľavo |
| 12 | Infotainment |
| 13 | Napínač pásu vľavo |
| 14 | Ventilátor vzduchu pre klimatizáciu;
Vykurovanie. |
| 15 | Elektronická blokáda riadenia |
| 16 | Telefónna búdka |
| 17 | Súprava ukazovateľov, núdzové pripojenie |
| 18 | Parkovacia kamera |
| 19 | Systém KESSY |
| 20 | 2018:
SCR (AdBlue); 2019: SCR (AdBlue); Brzdový systém. |
| 21 | Štvorkolka;
Kompresor klimatizácie (GreenLine) |
| 22 | Prívesný hák |
| 23 | Panoramatická strecha s posuvom a sklonom |
| 24 | Lucerna – vpravo |
| 25 | Centrálne zamykanie –
dvere vodiča a zadné ľavé dvere; Vonkajšie zrkadlo na strane vodiča – vyhrievanie, funkcia sklopného zrkadla, nastavenie povrchu zrkadla. |
| 26 | Vyhrievané predné sedadlá |
| 27 | Xenónové svetlá;
Vnútorné osvetlenie. |
| 28 | Prívesný hák |
| Nr | Popis |
|---|---|
| 29 | Ovládací páka pod volantom |
| 30 | 2018: Nastavenie tlmiča 2019: Nepriradené |
| 31 | 2018: nepriradené 2019: Otvorenie veka batožinového priestoru |
| 32 | Asistencia pri parkovaní (asistované parkovanie) |
| 33 | Spínač airbagu pre výstražné svetlá |
| 34 | TCS;
ESC; Monitorovanie tlaku v pneumatikách; Klimatizácia; Spínač cúvacích svetiel; Zrkadlo s automatickým zatemnením; START-STOP; Vyhrievané zadné sedadlá; Parkovacia brzda; Spínač svetiel. |
| 35 | Diagnostický konektor;
Kamera; Radarový senzor; Stabilizátor napätia pre taxi. |
| 36 | Pravý svetlomet |
| 37 | Ľavý svetlomet |
| 38 | Ťažné zariadenie |
| 39 | Centrálne zamykanie –
predné dvere spolujazdca a pravé zadné dvere; Zrkadlá na strane spolujazdca – vyhrievanie, funkcia sklopného zrkadla, nastavenie plochy zrkadla. |
| 40 | 12 V zásuvka. |
| 41 | Napínač pásu vpravo |
| 42 | Veko batožinového priestoru;
Umývač svetlometov; Umývač predného skla. |
| 43 | Hudobný zosilňovač |
| 44 | Ťažné zariadenie |
| 45 | Elektricky nastaviteľné sedadlá |
| 46 | 230 V napájacia zásuvka. |
| 47 | Stierač zadného skla |
| 48 | Detekcia mŕtveho uhla |
| 49 | Štartovanie motora;
Spínač pedála spojky. |
| 50 | 2018: Otvorenie veka batožinového priestoru 2019: Nepriradené |
| 51 | Vyhrievané zadné sedadlá;
Zadný displej; Zadná klimatizácia. |
| 52 | 2018: Vyhrievané predné sedadlá 2019: Nastavenie tlmičov (adaptívne odpruženie) |
| 53 | Vyhrievanie zadného skla |
| A | 2018: Multifunkčná jednotka pre taxi – LHD
2019: Vetranie predných sedadiel – volant vľavo |
| B | USB nabíjanie – LHD |
| C | USB nabíjanie – RHD |
| D | 2018: Multifunkčná jednotka pre taxi – RHD
2019: Vetranie predných sedadiel – volant vpravo |
Motorový priestor
Priradenie poistiek v motorovom priestore (2018, 2019)
| Nr | Popis |
|---|---|
| Nr | Popis |
| 1 | ESC;
Brzda parkovania. |
| 2 | ESC |
| 3 | Systém riadenia motora |
| 4 | 2018:
Ventilátor chladiča; Ventil na kontrolu tlaku paliva; Elektrické pomocné vykurovanie; Prvky motora; 2019: Ventilátor chladiča; Ventil na kontrolu tlaku paliva; Elektrické pomocné vykurovanie; Systém žhavičiek; Merací prístroj hmotnosti vzduchu; Prvky motora. |
| 5 | Zapaľovanie, prvky motora |
| 6 | Senzor brzdy |
| 7 | 2018:
Uzáver chladiča; Čerpadlo chladiacej kvapaliny; Prvky motora 2019: Uzáver chladiča; Čerpadlo chladiacej kvapaliny; Vetranie olejovej vane; Prvky motora. |
| 8 | Lambdová sonda;
Senzor NOx. |
| 9 | 2018:
Čerpadlo chladiacej kvapaliny; Zapaľovanie; Vykurovač; Prúd vzduchu; Prvky motora; 2019: Čerpadlo chladiacej kvapaliny; Zapaľovanie; Prvky motora. |
| 10 | Čerpadlo paliva |
| 11 | Systém elektrického pomocného vykurovania |
| 12 | Systém elektrického pomocného vykurovania |
| 13 | 2018: Automatická prevodovka
2019: Čerpadlo oleja pre automatickú prevodovku |
| 14 | Vyhrievané čelné sklo |
| 15 | Klakson |
| Nr | Popis |
|---|---|
| 16 | Zapnutie |
| 17 | ESC;
Riadiaca jednotka motora; Bobina relé hlavného relé. |
| 18 | Bus dát;
Modul dát batérie. |
| 19 | Stierače |
| 20 | 2018: Alarm proti krádeži
2019: Nepriradené |
| 21 | 2018: nepriradené
2019: Automatická prevodovka |
| 22 | Systém riadenia motora;
Stabilizátor napätia v taxíkoch. |
| 23 | Motor na štartovanie |
| 24 | Systém elektrického vykurovania |
| 31 | Nepriradené |
| 32 | Nepriradené |
| 33 | 2018: Čerpadlo oleja pre automatickú prevodovku
2019: Nepriradené |
| 34 | Nepriradené |
| 35 | Nepriradené |
| 36 | 2018: SCR (AdBlue)
2019: nepriradené |
| 37 | Pomocné vykurovanie |
| 38 | Nepriradené |
Skoda Superb – schéma poistkovej skrinky
Rok výroby: 2020, 2021.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Superb je poistka 40 v poistkovej skrinke v kabíne.
2020
Poistky v prístrojovej doske
Poistky navyše pod odkladacou schránkou na strane cestujúceho pre vozidlá s volantom vpravo.
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | SCR (AdBlue®) |
| 2 | Vyhrievanie volantu |
| 3 | Nepoužíva sa |
| 4 | Alarmový systém |
| 5 | Údaje z busu |
| 6 | Automatická prevodovka |
| 7 | Klimatizácia; Vyhrievanie; Prijímač pomocného vyhrievania; Vyhrievanie čelného skla a zadného skla; Hodiny; Pneumatická kontrola. |
| 8 | Spínač svetiel; Senzor dažďa; Diagnostická zásuvka; Parkovacia brzda; Ambientné osvetlenie; Senzor alarmového systému; Predné svetlomety. |
| 9 | USB porty |
| 10 | Displej zariadenia Infotainment |
| 11 | Osvetlenie vozidla – ľavá strana |
| 12 | Zariadenie Infotainment |
| 13 | Napínače bezpečnostných pásov – ľavá strana |
| 14 | Klimatizácia a vyhrievanie |
| 15 | Elektronická blokácia riadenia |
| 16 | Phonebox |
| 17 | Prístrojová doska; Núdzové číslo. |
| 18 | Zadná kamera; Systém sledovania okolia (Area View). |
| 19 | KESSY (systém centrálneho zamykania a štartovania bez kľúča) |
| 20 | SCR (AdBlue®) |
| 21 | Štvorkolka |
| 22 | Ťažné zariadenie |
| 23 | Posuvná panoramatická strecha |
| 24 | Osvetlenie vozidla – pravá strana |
| 25 | Centrálne zamykanie + ovládanie okien (predné ľavé dvere a zadné ľavé dvere); Vonkajšie zrkadlo na ľavej strane (vyhrievanie, sklopná funkcia, nastavenie povrchu zrkadla). |
| 26 | Vyhrievanie predných sedadiel |
| 27 | Vnútorné osvetlenie |
| Číslo | Popis |
|---|---|
| 28 | Ťažné zariadenie |
| 29 | Ovládacia páka pod volantom |
| 30 | Nepoužíva sa |
| 31 | Otvorenie batožinového priestoru |
| 32 | Systém parkovacích senzorov; Asistent parkovania. |
| 33 | Airbag; Spínač núdzových svetiel. |
| 34 | ESC; ASR; Indikátor kontroly tlaku v pneumatikách; Klimatizácia; Spínač svetiel cúvania; Zrkadlo vnútorné s automatickým zatemnením; START-STOP; Vyhrievané zadné sedadlá; Parkovacia brzda; Spínač svetiel. |
| 35 | Diagnostická zásuvka; Kamera; Radarový senzor; Detekcia „mŕtveho uhla“. |
| 36 | Funkcia nabíjania USB – pre zadné sedadlá |
| 37 | Funkcia nabíjania cez USB – na vnútornom zrkadle |
| 38 | Ťažné zariadenie |
| 39 | Centrálne zamykanie + ovládanie okien (predné pravé dvere a zadné pravé dvere); Vonkajšie zrkadlo pravá strana (vyhrievanie, funkcia sklápania, nastavenie plochy zrkadla). |
| 40 | Zásuvka 12 V |
| 41 | Napínače bezpečnostných pásov – pravá strana |
| 42 | Veko batožinového priestoru; Systém čistenia svetlometov; Predné okno. |
| 43 | Hudobný zosilňovač |
| 44 | Ťažné zariadenie |
| 45 | Elektricky nastaviteľné sedadlá |
| 46 | Zásuvka 230 V |
| 47 | Zadný stierač |
| 48 | Nepoužíva sa |
| 49 | Štartovanie motora; Spínač pedála spojky. |
| 50 | Nepoužíva sa |
| 51 | Vyhrievanie zadných sedadiel |
| 52 | Nastavenie tlmiča (adaptívne odpruženie) |
| 53 | Vyhrievanie zadného okna |
| A | Ventilácia predného sedadla – volant vľavo |
| B | Ventilácia predného sedadla – volant vpravo |
Poistky v motorovom priestore
| Číslo | Popis |
|---|---|
| 1 | Systém asistencie ESC; Brzda parkovania. |
| 2 | Systém asistencie ESC |
| 3 | Systém kontroly motora |
| 4 | Ventilátor chladiča; Ventil na reguláciu tlaku paliva; Elektrické vykurovanie pomocné; Systém zapaľovacích sviečok; Merací prístroj prúdenia vzduchu; Komponenty motora. |
| 5 | Komponenty motora |
| 6 | Nepoužíva sa |
| 7 | |
| 8 | Lambda sonda; Senzor NOx. |
| 9 | Čerpadlo chladiacej kvapaliny; Zapaľovanie; Komponenty motora. |
Schéma poistiek a relé – Skoda Superb
Týka sa vozidiel vyrobených v rokoch:
2022.
Poistky v prístrojovej doske
Prístup k poistkám – vozidlá s volantom naľavo
- Otvorenie priestoru pre cestujúcich na strane vodiča.
- Chyťte a otvorte bočný priestor v oblasti A.
- Vymeniť poistku.
- Uzavrieť priestor pre cestujúcich.
Prístup k poistkám – vozidlá s volantom napravo
- Otvorenie priestoru pre cestujúcich na strane spolujazdca.
- Uvoľniť zámkový mechanizmus priestoru.
- Stlačte zámkové jazýčky, priestor sa uzavrie.
- Vymeniť poistku.
- Vložiť a zablokovať zámkový mechanizmus.
- Uzavrieť priestor pre cestujúcich.
Schéma poistiek
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| 1 | SCR (AdBlue®) |
| 2 | Vyhrievanie volantu |
| 3 | Rezerva |
| 4 | Systém alarmu |
| 5 | Kompas údajov |
| 6 | Automatická prevodovka |
| 7 | Klimatizácia; Vyhrievanie; Prijímač pomocného vyhrievania; Vyhrievanie predného a zadného čelného skla; Hodiny; Kontrola tlaku v pneumatikách. |
| 8 | Spínač svetiel; Senzor dažďa; Diagnostický konektor; Parkovacia brzda; Ambientné osvetlenie; Senzor alarmového systému; Predné svetlomety. |
| 9 | USB konektory |
| 10 | Displej zariadenia Infotainment |
| 11 | Osvetlenie vozidla – ľavá strana |
| 12 | Zariadenie Infotainment |
| 13 | Napínače bezpečnostných pásov – ľavá strana |
| 14 | Klimatizácia/vyhrievanie |
| 15 | Elektronická blokácia riadenia |
| 16 | Phonebox |
| 17 | Prístrojová doska, núdzové číslo |
| 18 | Zadná kamera; Pohľad na okolie (Area View). |
| 19 | KESSY (systém centrálneho zamykania a štartovania bez kľúča) |
| 20 | SCR (AdBlue®) |
| 21 | Štvorkolka |
| 22 | Ťažné zariadenie |
| 23 | Posuvná panoramatická strecha |
| 24 | Osvetlenie vozidla – pravá strana |
| 25 | Centrálne zamykanie + ovládanie okien – predné ľavé dvere a zadné ľavé dvere; Ľavé spätné zrkadlo (vyhrievanie, funkcia sklápania, nastavenie plochy zrkadla). |
| 26 | Vyhrievanie predných sedadiel |
| 27 | Vnútorné osvetlenie |
| Číslo | Popis |
|---|---|
| 28 | Ťažné zariadenie |
| 29 | Ovládacia páka pod volantom |
| 30 | Rezerva |
| 31 | otvorenie batožinového priestoru |
| 32 | Systém parkovacích senzorov; Asistent parkovania. |
| 33 | Airbag; Spínač núdzových svetiel. |
| 34 | ESC; ASR; Indikátor kontroly pneumatík; Klimatizácia; Spínač cúvacích svetiel; Zrkadlo s automatickým zatienením; START-STOP; Vyhrievané zadné sedadlá; Parkovacia brzda; Spínač svetiel. |
| 35 | Diagnostický konektor; Kamera; Radarový senzor; Detekcia mŕtveho uhla. |
| 36 | Funkcia nabíjania USB – pre zadné sedadlá |
| 37 | Funkcia nabíjania USB – v spätnom zrkadle |
| 38 | Ťažné zariadenie |
| 39 | Centrálne zamykanie + ovládanie okien – predné pravé dvere a zadné pravé dvere; Pravé spätné zrkadlo (vyhrievanie, funkcia sklápania, nastavenie plochy zrkadla). |
| 40 | 12 V zásuvky |
| 41 | Napínače pásov – pravá strana |
| 42 | Veko batožinového priestoru; Systém čistenia svetlometov; Umývač svetlometov. |
| 43 | Hudobný zosilňovač |
| 44 | Ťažné zariadenie |
| 45 | Elektricky nastaviteľné sedadlá |
| 46 | Zásuvka 230 V |
| 47 | Stierač zadného okna |
| 48 | Rezerva |
| 49 | Štartovanie motora; Spínač pedála spojky. |
| 50 | Rezerva |
| 51 | Vyhrievanie zadných sedadiel |
| 52 | Nastavenie tlmiča (adaptívne odpruženie) |
| 53 | Vyhrievanie zadného okna |
| A | Vetranie predného sedadla – volant naľavo |
O Skoda Superb (2015-2022)
Model Škoda Superb z rokov 2015 až 2022 predstavuje elegantnú a priestrannú limuzínu, ktorá si získala obľubu vďaka svojmu komfortu a technickým inováciám. Tento model je dostupný s rôznymi motorizáciami, vrátane benzínových a naftových motorov, ktoré ponúkajú optimálnu kombináciu výkonu a hospodárnosti. Superb je známy svojím priestranným interiérom, ktorý poskytuje dostatok miesta pre pasažierov aj batožinu, a modernými technológiami, ako sú pokročilé asistenčné systémy a infotainment. Jeho dizajn kombinuje eleganciu s dynamikou, čo z neho robí atraktívnu voľbu pre tých, ktorí hľadajú spoľahlivé a štýlové vozidlo.
Schéma poistkovej skrinky Skoda Superb
Táto stránka zobrazuje schému poistkovej skrinky pre model Škoda Superb, ktorá je nevyhnutná pre identifikáciu a výmenu poistiek. V tomto vozidle sa poistková skrinka zvyčajne nachádza v priestore pod kapotou a v interiéri vozidla, najčastejšie v oblasti palubnej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a správne fungovanie elektroniky vo vozidle.
