Skoda Yeti (2009-2017) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Škoda Yeti (2009-2017), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Skoda Yeti (2009) – schéma poistkovej skrinky
Rok výroby: 2009.
Poistka zapaľovača cigariet (zásuvka napájania) v Škode Yeti je poistka č. 26 (zásuvka napájania v batožinovom priestore) a č. 30 (zapaľovače cigariet predné a zadné) v poistkovej skrinke v prístrojovej doske.
Kódovanie farieb poistiek
| Farba poistky | Ampére [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| svetlohnedá | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| tmavohnedá | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| červená | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| modrá | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| žltá | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| biela | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| zelená | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| oranžová | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| červená | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

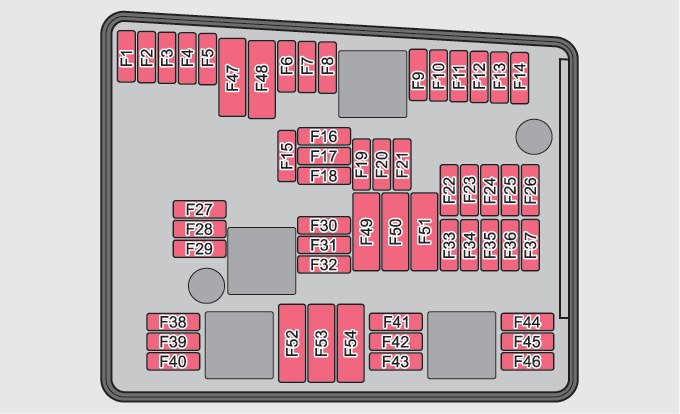

Poistková skrinka v motorovom priestore (verzia 1)
| Číslo | Popis | Ampere [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Centrálny riadiaci modul;
Hlavný svetlomet vpravo; Pravé zadné svetlo. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Ventily pre ABS | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Merací obvod | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Klakson | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Ventil pre dávkovanie paliva | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Nie je pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Filter s aktívnym uhlím;
Ventil na recirkuláciu výfukových plynov. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Čerpadlo na diagnostiku únikov | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Lambdová sonda pred katalyzátorom;
Riadiaca jednotka motora. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Lambdová sonda za katalyzátorom | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Riadiaca jednotka automatickej prevodovky | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Čerpadlo chladiacej kvapaliny | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Nie je pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Sada smeroviek;
Páka predného stierača a páka smeroviek. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Audio zosilňovač (audio systém) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Rádio | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Telefón | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Riadiaca jednotka motora | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Riadiaca jednotka pre CAN bus | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Riadiaca jednotka motora | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Štartovanie pre fungovanie čerpadla chladiacej kvapaliny | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Riadiaca jednotka pre doplnkové kúrenie | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | Predný stierač | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | Ventilátor chladiča, ventily | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | Spínač pedála spojky;
Spínač pedála brzdy. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | Zapaľovacie cievky | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | Štartovanie čerpadla paliva | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F45 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F46 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | Centrálny riadiaci modul;
Ľavý hlavný svetlomet; Ľavý zadný svetlomet. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | Čerpadlo pre ABS | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | Napájanie pre terminál 15 (zapaľovanie zapnuté) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F52 | Relé napájania – terminál X a) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | Dodatočné vybavenie | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F54 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

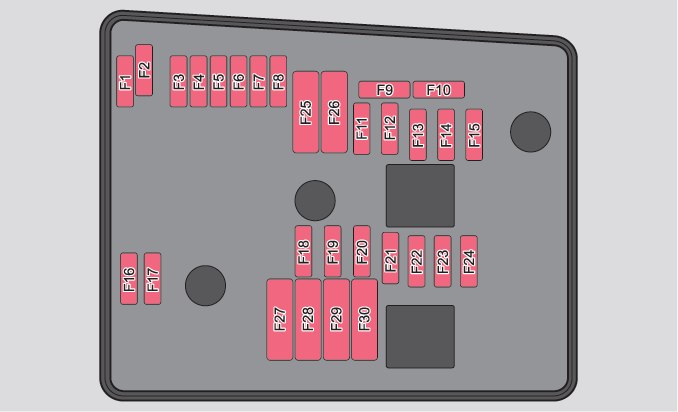

Poistková skrinka v motorovom priestore (verzia 2)
Skoda Yeti – poistky – motorový priestor (verzia 2)
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | Nie je pridelené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Riadiaca jednotka automatickej prevodovky DQ 200 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | Merací obvod | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | Ventily pre ABS | 30/20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | Riadiaca jednotka automatickej prevodovky | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | Sada ukazovateľov;
Páka predného stierača a páka smeroviek. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | Terminál napájania 15, štartovanie | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Rádio | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | Telefón | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | Riadiaca jednotka motora, hlavné relé | 5/10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | Riadiaca jednotka pre doplnkové vykurovanie | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | Riadiaca jednotka pre bus CAN | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | Riadiaca jednotka motora | 15/30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | Zapaľovanie | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | Lambdová sonda;
Senzor NOx; Relé čerpadla paliva. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé systému žhavičov | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | Centrálny riadiaca jednotka;
Hlavný svetlomet pravý; Zadný svetlomet pravý |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | Klaksón | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | Amplifikátor pre digitálny audio procesor | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | Tergicristallo predný | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | Čerpadlo vody | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | Lambdová sonda | 10/15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | Spínač pedála spojky;
Spínač pedála brzdy. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | Čerpadlo sekundárneho vzduchu | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Merací prístroj hmotnosti vzduchu | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čerpadlo paliva s vysokým tlakom | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | Filter s aktívnym uhlím;
Ventil na recirkuláciu výfukových plynov. |
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | Čerpadlo pre ABS | 30/40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | Riadiaca jednotka;
Hlavný svetlomet ľavý; Zadný svetlomet ľavý. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | Čerpadlo sekundárneho vzduchu | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém žhaviacich sviečok | 50 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | Nepřiřadené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | Napájací terminál 30 | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | Terminál Xa) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sú automaticky deaktivované. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

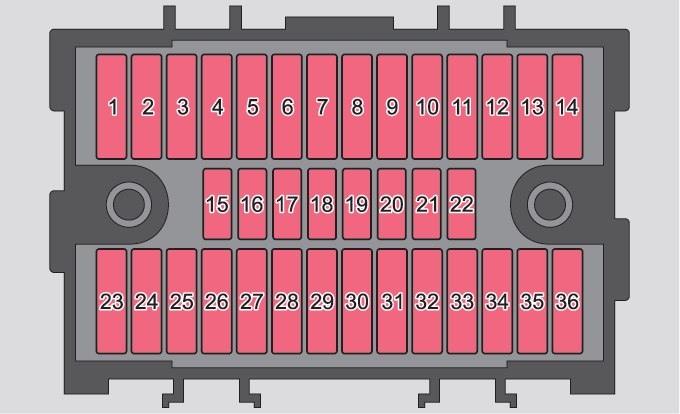

Poistková skrinka v prístrojovej doske
| Č. | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Vykurovanie ventilácie poistkovej skrinky (naftový motor) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka automatickej prevodovky DQ200 | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Prívesné zariadenie | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Prívesné zariadenie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Nepriradené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Ventilátor vzduchu na vykurovanie;
Ventilátor chladiča; Systém klimatizácie; Klimatronic. |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Zadný stierač | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Nepriradené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Prívesné zariadenie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Centrálny ovládací modul – vnútorné osvetlenie | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Senzor dažďa, spínač svetla, diagnostická zásuvka | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Smerovka doľava | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Smerovka doprava | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Rádio;
Meniteľ pre mobilnú navigáciu. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Prívesné zariadenie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Spínač svetla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Vyhrievané trysky na umývanie, regulátor vykurovania sedadla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | Riadiaca jednotka na reguláciu svetiel a otáčanie svetlometov | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | Diagnostický konektor, riadiaca jednotka motora, senzor brzdy | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | Riadiaca jednotka ABS, ESP;
Spínač kontroly tlaku vzduchu v pneumatikách; Riadiaca jednotka parkovacej asistencie; Spínač režimu Offroad. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Spínač a riadiaca jednotka airbagu | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | WIV;
Kontrolné svetlo; Vyhrievané spätné zrkadlá; Senzor tlaku; Príprava na telefón; Merací prístroj hmotnosti vzduchu. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | Sada ukazovateľov;
Elektromechanická riadiaca jednotka; Asistencia pri riadení; Haldex. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | Centrálne zamykanie a kryt kapoty | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | Elektrické zadné okno | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Vyhrievanie zadného skla | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie zadného skla;
Prídavné vyhrievanie (vyhrievanie a ventilácia v zastavení). |
30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | Konektor napájania v batožinovom priestore | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Elektrická posuvná a sklopná strecha;
Elektrická slnečná clona. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | Relé palivovej pumpy;
Riadiaca jednotka palivovej pumpy; Vstrekovacie ventily. |
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | Predné sklo | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | Predný a zadný zapaľovač cigariet | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Systém čistenia svetlometov | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Vyhrievanie predných sedadiel | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | Vyhrievanie;
Klimatizácia; Klimatronic. |
7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Alarm, rezervný klaksón | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | Riadiaca jednotka automatickej prevodovky DQ200 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | Nepřiřadené | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Skoda Yeti (2010) – schéma poistkovej skrinky
Rok výroby: 2010.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Yeti je poistka č. 26 (zásuvka napájania v batožinovom priestore) a č. 30 (zapaľovače cigariet predné a zadné) v poistkovej skrinke v prístrojovej doske.
Kódovanie farieb poistiek
| Farba poistky | Ampére [A] |
|---|---|
| svetlohnedá | 5 |
| tmavohnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Poistková skrinka v motorovom priestore (verzia 1)
| Č. | Popis | Ampery [A] |
| F1 | Riadiaca jednotka; Svetlomet hlavný pravý; Svetlomet zadný pravý. | 30 |
| F2 | Ventily pre ABS | 20 |
| F3 | Nie je pridelené | – |
| F4 | Obvod merania | 5 |
| F5 | Klakson | 15 |
| F6 | Nie je pridelené | – |
| F7 | Ventil pre dávkovanie paliva | 15 |
| F8 | Nie je pridelené | |
| F9 | Filter s aktívnym uhlím; Ventil recirkulácie výfukových plynov. | 10 |
| F10 | Čerpadlo diagnostiky únikov | 10 |
| F11 | Sonda lambda pred katalyzátorom; Riadiaca jednotka motora. | 10 |
| F12 | Sonda lambda za katalyzátorom | 10 |
| F13 | Riadiaca jednotka automatickej prevodovky | 15 |
| F14 | Nie je pridelené | – |
| F15 | Čerpadlo chladiacej kvapaliny | 10 |
| F 16 | Nie je pridelené | |
| F17 | Sada smeroviek; Páka stierača predného skla a páka smeroviek. | 5 |
| F18 | Audio zosilňovač (audio systém) | 30 |
| F19 | Rádio | 30 |
| F20 | Telefón | 5 |
| F21 | Nie je pridelené | – |
| F22 | Nie je pridelené | – |
| F23 | Riadiaca jednotka motora | 10 |
| F24 | Riadiaca jednotka pre bus CAN | 5 |
| F25 | Nie je pridelené | – |
| F26 | Nie je pridelené | – |
| F27 | Nie je pridelené | – |
| F28 | Riadiaca jednotka motora | 15 |
| F29 | Štartovanie pre čerpanie chladiacej kvapaliny | 5 |
| F30 | Riadiaca jednotka pre dodatočné vykurovanie | 20 |
| F31 | Stierač predný | 30 |
| F32 | Nepriradené | – |
| F33 | Nepriradené | – |
| F34 | Nepriradené | – |
| F35 | Nepriradené | – |
| F36 | Nepriradené | – |
| F37 | Nepriradené | – |
| F38 | Ventilátor chladiča, ventily | 10 |
| F39 | Spínač pedála spojky; Spínač pedála brzdy. | 5 |
| F40 | Zapaľovacie cievky | 20 |
| F41 | Nepriradené | – |
| F42 | Štartovanie čerpadla paliva | 5 |
| F43 | Nepriradené | – |
| F44 | Nepriradené | – |
| F45 | Nepriradené | – |
| F46 | Nepriradené | – |
| F47 | Riadiaca jednotka centrálna; Svetlomet hlavný ľavý; Svetlomet zadný ľavý. | 30 |
| F48 | Čerpadlo pre ABS | 40 |
| F49 | Napájanie pre svorku 15 (zapaľovanie zapnuté) | 40 |
| F50 | Nepriradené | – |
| F51 | Nepriradené | – |
| F52 | Relé napájania – svorka X a) | 40 |
| F53 | Príslušenstvo | 50 |
| F54 | Nepriradené | – |
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tejto svorky sa automaticky deaktivujú. | ||
Poistková skrinka v motorovom priestore (verzia 2)
| Číslo | Popis | Ampére [A] |
| F1 | Nie je pridelené | – |
| F2 | Riadiaca jednotka automatickej prevodovky DQ 200 | 30 |
| F3 | Merací obvod | 5 |
| F4 | Ventily pre ABS | 30/20 |
| F5 | Riadiaca jednotka automatickej prevodovky | 15 |
| F6 | Sada ukazovateľov; Páka stierača predného skla a páka smeroviek. | 5 |
| F7 | Konektor napájania 15, r Štartovanie | 40 |
| F8 | Rádio | 15 |
| F9 | Telefón | 5 |
| F10 | Jednotka riadenia motora, hlavné relé. | 5/10 |
| F11 | Jednotka riadenia pre doplnkové kúrenie | 20 |
| F12 | Jednotka riadenia pre bus CAN | 5 |
| F13 | Jednotka riadenia motora | 15/30 |
| F14 | Zapaľovanie | 20 |
| F15 | Lambdová sonda; Senzor NOx; Relé čerpadla paliva. | 15 |
| Relé systému žhavičov | 5 |
| F 16 | Riadiaca jednotka; Svetlomet hlavný pravý; Svetlomet zadný pravý. | 30 |
| F17 | Klaksón | 15 |
| F18 | Amplifikátor pre procesor audio digitálne | 30 |
| F19 | Tergicristallo predný | 30 |
| F20 | Ventil riadenia tlaku paliva | 10 |
| F21 | Sonda lambda | 10/15 |
| F22 | Spínač pedál spojky; Spínač pedál brzdy. | 5 |
| F23 | Čerpadlo kvapaliny chladiča | 5 |
| Elektromagnetický ventil riadenia tlaku preplňovania; Ventil prepínania chladiča. | 10 | |
| F24 | Filter s aktívnym uhlím; Ventil recirkulácie výfukových plynov. | 10 |
| F25 | Riadiaca jednotka ABS | 40 |
| F26 | Riadiaca jednotka; Svetlomet hlavný ľavý; Svetlomet zadný ľavý. | 30 |
| F27 | Systém žhavičiek | 50 |
| F28 | Nepriradené | – |
| F29 | Napájanie kabíny | 50 |
| F30 | Terminál Xa) | 40 |
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto svorky sú automaticky deaktivované. | ||
Poistková skrinka v prístrojovej doske
| Č. | Popis | Amp [A] |
| 1 | Vykurovanie ventilácie prevodovky (naftový motor). | 10 |
| Riadiaca jednotka automatickej prevodovky DQ200 | 10 | |
| 2 | Prívesné zariadenie | 20 |
| 3 | Prívesné zariadenie | 15 |
| 4 | Nepriradené | – |
| 5 | Ventilátor vzduchu na vykurovanie; Ventilátor chladiča; Systém klimatizácie; Climatronic. | 40 |
| 6 | Stierač zadného skla | 15 |
| 7 | Nepriradené | – |
| 8 | Prívesné zariadenie | 15 |
| 9 | Centrálny kontrolný modul – vnútorné osvetlenie | 10 |
| 10 | Senzor dažďa; Spínač svetla; Diagnostický konektor. | 10 |
| 11 | Smerovka doľava | 10 |
| 12 | Smerovka doprava | 10 |
| 13 | Rádio, zmenáreň pre mobilnú navigáciu | 15 |
| 14 | Prívesné zariadenie | 5 |
| 15 | Spínač svetla | 5 |
| 16 | Vyhrievané trysky na umývanie; Regulátor vykurovania sedadla. | 5 |
| 17 | Kontrolná jednotka na nastavenie svetiel a otáčanie svetlometov. | 5 |
| 18 | Presa diagnostica; Riadiaca jednotka motora; Sensore freno. | 10 |
| 19 | Jednotka riadenia ABS, ESP; Spínač kontrola tlaku pneumatík; Jednotka riadenia asistencie parkovania; Spínač režimu Offroad. | 5 |
| 20 | Spínač a jednotka riadenia airbagu | 5 |
| 21 | WIV; Svetlo zastavenia; Zrkadlá s vyhrievaním; Sensore pressione; Príprava na telefón; Meradlo hmotnosti vzduchu. | 5 |
| 22 | Súprava ukazovateľov; Jednotka riadenia elektromechanického posilňovača riadenia; Haldex. | 5 |
| 23 | Centrálne zamykanie a kryt motora | 15 |
| 24 | Elektrické okno vzadu | 30 |
| 25 | Vyhrievanie zadného okna | 25 |
| Vyhrievanie zadného okna, Doplňujúce vyhrievanie (vyhrievanie a ventilácia v zastavení). | 30 | |
| 26 | Presa napájania v batožinovom priestore | 20 |
| 27 | Elektrická posuvná strecha; Elektrická slnečná clona. | 30 |
| 28 | Relé čerpadla paliva; Riadiaca jednotka čerpadla paliva; Ventily vstrekovačov. | 15 |
| 29 | Predné sklo | 30 |
| 30 | Zapaľovač cigariet vpredu a vzadu | 20 |
| 31 | Systém čistenia svetlometov | 20 |
| 32 | Vyhrievanie predných sedadiel | 20 |
| 33 | Vyhrievanie, klimatizácia; Climatronic. | 7,5 |
| 34 | Alarm, rezervný klaksón | 5 |
| 35 | Riadiaca jednotka automatickej prevodovky DQ200 | 10 |
| 36 | Nie je pridelené | – |
Skoda Yeti (2011) – schéma poistky
Rok výroby: 2011.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Yeti je poistka #26 (zásuvka napájania v batožinovom priestore) a #30 (zapaľovače cigariet predné a zadné) v poistkovej skrinke prístrojovej dosky.
Kódovanie farieb poistiek
| Farba poistky | Amperáže [A] |
|---|---|
| svetlohnedá | 5 |
| tmavohnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Schéma poistiek v motorovom priestore
| Č. | Popis | Amperáž [A] |
| F1 | Nie je pridelené | – |
| F2 | Kontrolér automatickej prevodovky DQ 200 | 30 |
| F3 | Merací obvod | 5 |
| F4 | Riadiaca jednotka ABS | 20 |
| F5 | Kontrolér automatickej prevodovky | 15 |
| F6 | Súprava ukazovateľov; Páka stierača a páka smeroviek. | 5 |
| F7 | Pripojenie napájania 15, štartovanie | 40 |
| F8 | Rádio | 15 |
| F9 | Telefón | 5 |
| F10 | Riadiaca jednotka motora, hlavné relé | 5/10 |
| F11 | Riadiaca jednotka pre dodatočné kúrenie | 20 |
| F12 | Riadiaca jednotka pre CAN zbernicu | 5 |
| F13 | Riadiaca jednotka motora | 15/30 |
| F15 | Lambdová sonda; Senzor NOx; Relé čerpadla paliva. | 15 |
| Relé systému zapaľovacích sviečok | 5 |
| F 16 | Riadiaca jednotka; Svetlomet hlavný pravý; Svetlomet zadný pravý. | 30 |
| F17 | Klaksón | 15 |
| F18 | Amplifikátor pre procesor audio digitálne | 30 |
| F19 | Stierač predného skla | 30 |
| F20 | Ventil na kontrolu tlaku paliva | 10 |
| F21 | Sonda lambda | 15/10/20 |
| F22 | Spínač pedála spojky; Spínač pedála brzdy. | 5 |
| F23 | Čerpadlo chladiacej kvapaliny | 5 |
| Elektromagnetický ventil na kontrolu tlaku preplňovania; Prepínací ventil chladiča. | 10 | |
| Čerpadlo paliva s vysokým tlakom | 15 | |
| F24 | Filter s aktívnym uhlím; Ventil na recirkuláciu výfukových plynov. | 10 |
| F25 | Riadiaca jednotka ABS | 40 |
| F26 | Riadiaca jednotka; Svetlomet hlavný ľavý; Svetlomet zadný ľavý. | 30 |
| F27 | Systém zapaľovacích sviečok | 50 |
| F28 | Vyhrievanie predného skla | 50 |
| F29 | Interné napájanie | 50 |
| F30 | Terminál Xa) | 40 |
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú. | ||
Schéma poistiek v prístrojovej doske
prístrojová doska
| Číslo | Amperáže | Amperáže [A] |
| 1 | Vyhrievanie ventilácie prevodovky (naftový motor) | 10 |
| Ovládač automatickej prevodovky DQ200 | 10 | |
| 2 | Prívesné zariadenie | 20 |
| 3 | Prívesné zariadenie | 15 |
| 4 | Sada ukazovateľov; Páka stierača čelného skla; Páka smeroviek. | 5 |
| 5 | Ventilátor kúrenia; Ventilátor chladiča; Systém klimatizácie; Climatronic. | 40 |
| 6 | Stierač zadného okna | 15 |
| 7 | Telefón | – |
| 8 | Prívesné zariadenie | 15 |
| 9 | Centrálny ovládací modul; Vnútorné osvetlenie; Zadné hmlové svetlo. | 10 |
| 10 | Senzor dažďa; Spínač svetla; Diagnostická zásuvka | 10 |
| 11 | Smerovky doľava | 10 |
| 12 | Smerovky doprava | 10 |
| 13 | Rádio, zmenáreň pre mobilnú navigáciu | 15 |
| 14 | Prívesné zariadenie | 5 |
| 15 | Spínač svetla | 5 |
| 16 | Vyhrievané umývacie trysky | 5 |
| 17 | Ovládacia jednotka na reguláciu svetiel a pohyb svetlometov | 5 |
| 18 | Presa diagnostická, kontrolór motora, senzor brzdy | 10 |
| 19 | Jednotka riadenia ABS, ESP; Spínač kontroly tlaku vzduchu v pneumatikách; Jednotka riadenia asistencie pri parkovaní; Spínač režimu Offroad; Tlačidlo štartovania / zastavenia. | 5 |
| 20 | Spínač a jednotka riadenia airbagu | 5 |
| 21 | WIV; Svetlo zastavenia; Vyhrievané zrkadlá; Senzor tlaku; Príprava na telefón; Meradlo hmotnosti vzduchu. | 5 |
| 22 | Sada ukazovateľov; Jednotka riadenia elektrickej asistencie riadenia; Haldex. | 5 |
| 23 | Centrálne zamykanie a kryt kapoty | 15 |
| 24 | Elektrické zadné okno | 30 |
| 25 | Vyhrievanie zadného skla | 25 |
| Vyhrievanie zadného skla; Doplnkové vyhrievanie (vyhrievanie a ventilácia v zastavení). | 30 | |
| 26 | Presa napájania v batožinovom priestore | 20 |
| 27 | Elektrická posuvná a sklopná strecha; Elektrická slnečná clona. | 30 |
| 28 | Relé palivovej pumpy; Kontrolór palivovej pumpy; Vstrekovače. | 15 |
| 29 | Predné sklo | 30 |
| 30 | Predný a zadný zapaľovač cigariet | 20 |
| 31 | Systém čistenia svetlometov | 20 |
| 32 | Vyhrievanie predného sedadla; Regulátor vyhrievania sedadla. | 20 |
| 33 | Vyhrievanie; Klimatizácia; Klimatronic | 7,5 |
| 34 | Alarm, rezervný klaksón | 5 |
| 35 | Kontrolór automatickej prevodovky DQ200 | 10 |
| 36 | Nepriradené | – |
Skoda Yeti (2012) – schéma poistkovej skrinky
Rok výroby: 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Yeti je poistka č. 26 (zásuvka napájania v batožinovom priestore) a č. 30 (zapaľovače cigariet predné a zadné) v poistkovej skrinke v prístrojovej doske.
Kódovanie farieb poistiek
| Farba poistky | Amper [A] |
|---|---|
| svetlohnedá | 5 |
| tmavohnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Poistková skrinka v motorovom priestore
| Číslo | Popis |
| F1 | Nepriradené |
| F2 | Ovládač automatickej prevodovky DQ 200 |
| F3 | Obvod merania |
| F4 | Jednotka riadenia ABS |
| F5 | Ovládač automatickej prevodovky |
| F6 | Súprava indikátorov; Páka stieračov čelného skla a páka smeroviek |
| F7 | Pripojenie napájania 15, štartovanie |
| F8 | Rádio |
| F9 | Telefón |
| F10 | Jednotka riadenia motora, hlavné relé |
| F11 | Jednotka riadenia pre doplnkové kúrenie |
| F12 | Jednotka riadenia pre CAN zbernicu |
| F13 | Jednotka riadenia motora |
| F14 | Zapaľovanie |
| F15 | Lambdová sonda; Senzor NOx; Relé čerpadla paliva. |
| Relé systému žhavičov |
| F 16 | Riadiaca jednotka; Svetlomet hlavný pravý; Svetlomet zadný pravý. |
| F17 | Klaksón |
| F18 | Amplifikátor pre digitálny audio procesor |
| F19 | Tergicristallo predného skla |
| F20 | Ventil na kontrolu tlaku paliva |
| F21 | Lambdová sonda |
| F22 | Spínač pedála spojky; Spínač pedála brzdy. |
| F23 | Čerpadlo chladiacej kvapaliny |
| Elektromagnetický ventil na kontrolu tlaku preplňovania; Prepínací ventil chladiča. | |
| Čerpadlo paliva s vysokým tlakom | |
| F24 | Filter s aktívnym uhlím; Ventil na recirkuláciu výfukových plynov. |
| F25 | Riadiaca jednotka ABS |
| F26 | Riadiaca jednotka; Svetlomet hlavný ľavý; Svetlomet zadný ľavý. |
| F27 | Systém žhavičiek |
| F28 | Vykurovanie predného skla |
| F29 | Interné napájanie |
| F30 | Terminál Xa) |
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú. | |
Poistková skrinka v prístrojovej doske
| Č. | Popis |
| 1 | Vykurovanie ventilácie prevodovky (naftový motor) |
| Ovládač automatickej prevodovky DQ200 | |
| 2 | Prívesné zariadenie |
| 3 | Prívesné zariadenie |
| 4 | Sada ukazovateľov; Páka stieračov čelného skla; Páka smeroviek. |
| 5 | Ventilátor vzduchu na vykurovanie; Ventilátor chladiča; Systém klimatizácie; Climatronic. |
| 6 | Stierač zadného skla |
| 7 | Telefón |
| 8 | Prívesné zariadenie |
| 9 | Centrálny ovládací modul; Vnútorné osvetlenie; Zadné hmlové svetlo. |
| 10 | Senzor dažďa; Spínač svetla; Diagnostický konektor. |
| 11 | Svetlá na odbočenie doľava |
| 12 | Svetlá na odbočenie doprava |
| 13 | Rádio, menič pre mobilné navigácie |
| 14 | Prívesné zariadenie |
| 15 | Spínač svetla |
| 16 | Vyhrievané trysky pre stierače čelného skla |
| 17 | Ovládacia jednotka na nastavenie svetiel a otáčanie svetlometov |
| 18 | Presa diagnostická; Kontrolér motora; Senzor brzdy. |
| 19 | Jednotka riadenia ABS, ESP; Spínač kontroly tlaku vzduchu v pneumatikách; Jednotka riadenia asistencie pri parkovaní; Spínač režimu Offroad; Tlačidlo štartovania / zastavenia. |
| 20 | Spínač a jednotka riadenia airbagu |
| 21 | WIV; Svetlo polohy; Vyhrievané zrkadlá; Senzor tlaku; Príprava na telefón; Merač hmotnosti vzduchu. |
| 22 | Sada ukazovateľov; Jednotka riadenia elektrickej asistencie riadenia; Haldex. |
| 23 | Centrálne zamykanie a kryt kapoty |
| 24 | Elektrické zadné okno |
| 25 | Vyhrievanie zadného okna |
| Vyhrievanie zadného okna; Doplnkové vyhrievanie (vyhrievanie a ventilácia v pokoji). | |
| 26 | Presa napájania v batožinovom priestore |
| 27 | Elektrická posuvná a sklopná strecha; Elektrická slnečná clona |
| 28 | Relé palivového čerpadla; Kontrolér palivového čerpadla; Vstrekovače. |
| 29 | Predné sklo |
| 30 | Predný a zadný zapaľovač cigariet |
| 31 | Systém čistenia svetlometov |
| 32 | Vyhrievanie predného sedadla; Regulátor vyhrievania sedadla. |
| 33 | Vyhrievanie; Klimatizácia; Klimatronic. |
| 34 | Alarm; Rezervný klaksón. |
| 35 | Kontrolér automatickej prevodovky DQ200 |
| 36 | DVD prehrávač |
Skoda Yeti (2013) – schéma poistky
Rok výroby: 2013.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Yeti (2017) je poistka #26 (zásuvka napájania v batožinovom priestore) a #30 (zapaľovače cigariet predné a zadné) v poistkovej skrinke prístrojovej dosky.
Kódovanie farieb poistiek
| Farba poistky | Ampér [A] |
|---|---|
| svetlohnedá | 5 |
| tmavohnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Quadro poistiek v prístrojovej doske
| Číslo | Popis |
| 1 | Vykurovanie ventilácia prevodovka (naftový motor), Riadiaca jednotka automatickej prevodovky DQ200 |
| 2 | Prívesné zariadenie |
| 3 | Prívesné zariadenie |
| 4 | Sada ukazovateľov; Páka stierača predného skla; Páka smeroviek; Kamera. |
| 5 | Ventilátor vykurovania; Ventilátor chladiča; Systém klimatizácie; Climatronic. |
| 6 | Stierač zadného okna |
| 7 | Telefón |
| 8 | Prívesné zariadenie |
| 9 | Jednotka kontroly napätia vozidla – vnútorné osvetlenie, zadné hmlové svetlo |
| 10 | Senzor dažďa, spínač svetiel, diagnostický konektor |
| 11 | Svetlá odbočenia na ľavej strane |
| 12 | Svetlá odbočenia na pravej strane |
| 13 | Rádio, zmenáreň pre mobilnú navigáciu |
| 14 | Prívesné zariadenie |
| 15 | Spínač svetiel |
| 16 | Haldex |
| 17 | Jednotka kontroly pre nastavenie svetiel a otáčanie svetlometov |
| 18 | Presa diagnostická; Riadiaca jednotka motora; Senzor brzdy. |
| 19 | Jednotka riadenia ABS, ESP; Spínač riadenia tlaku pneumatík; Jednotka riadenia asistencie parkovania; Spínač režimu OFF ROAD; Tlačidlo START STOP. |
| 20 | Spínač a jednotka riadenia airbagu |
| 21 | WIV; Svetlo polohy; Elektrické zrkadlá; Senzor tlaku; Príprava na telefón; Meradlo hmotnosti vzduchu. |
| 22 | Set ukazovateľov; Jednotka riadenia elektromechanického posilňovača riadenia. |
| 23 | Centrálne zamykanie a kryt kapoty |
| 24 | Elektrické zadné okno |
| 25 | Vyhrievanie zadného okna; Stacionárne vyhrievanie a ventilácia. |
| 26 | Presa napájania v batožinovom priestore |
| 27 | Elektrická posuvná a sklopná strecha; Elektrická slnečná clona. |
| 28 | Čerpadlo paliva; Vstrekovače. |
| 29 | Predné sklo |
| 30 | Zapaľovač cigariet vpredu a vzadu |
| 31 | Systém čistenia svetlometov |
| 32 | Vyhrievanie predného sedadla; Regulátor vyhrievania sedadla. |
| 33 | Vyhrievanie; Klimatizácia; Climatronic; Diaľkové ovládanie pre stacionárne vyhrievanie. |
| 34 | Alarm; Rezervný klaksón. |
| 35 | Riadiaca jednotka automatickej prevodovky DQ200 |
| 36 | CD/DVD |
Schéma poistiek v motorovom priestore
| Č. | Popis |
| F1 | Nie je pridelené |
| F2 | Riadiaca jednotka automatickej prevodovky |
| F3 | Merací obvod |
| F4 | Jednotka riadenia ABS |
| F5 | Riadiaca jednotka automatickej prevodovky |
| F6 | Sada ukazovateľov; Páka stierača predného skla; Páka smeroviek. |
| F7 | Blok napájania 15; Štartovanie. |
| F8 | Rádio |
| F9 | Telefón |
| F10 | Jednotka riadenia motora |
| F11 | Prídavná riadiaca jednotka pre kúrenie a ventiláciu |
| F12 | Jednotka riadenia dátovej zbernice |
| F13 | Jednotka riadenia motora |
| F14 | Zapaľovanie |
| F15 | Lambdová sonda; Relé čerpadla paliva; Systém žhaviacich sviečok. |
| F 16 | Jednotka riadenia napätia vozidla, svetlomet vpravo, zadné svetlo vpravo. |
| F17 | Klaksón |
| F18 | Zosilňovač pre digitálny audio procesor |
| F19 | Tergičkrystalli |
| F20 | Ventil na kontrolu tlaku paliva |
| F21 | Lambdová sonda |
| F22 | Spínač pedála spojky; Spínač pedála brzdy. |
| F23 | Čerpadlo kvapaliny chladiča; Elektromagnetický ventil na reguláciu tlaku preplňovania; Prepínací ventil chladiča; Čerpadlo paliva s vysokým tlakom. |
| F24 | Filter s aktívnym uhlím; Ventil na recirkuláciu výfukových plynov; Ventilátor chladiča. |
| F25 | Jednotka riadenia ABS |
| F26 | Jednotka riadenia napätia vozidla, svetlomet vľavo, zadné svetlo vľavo |
| F27 | Systém žhavičiek |
| F28 | Vyhrievanie čelného skla |
| F29 | Napájanie kabíny |
| F30 | Terminál X a) |
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sú automaticky deaktivované. | |
Skoda Yeti (2014) – schéma poistky
Rok výroby: 2014.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Yeti je poistka č. 26 (zásuvka napájania v batožinovom priestore) a č. 30 (zapaľovače cigariet predné a zadné) v poistkovej skrinke prístrojovej dosky.
Kódovanie farieb poistiek
| Farba poistky | Ampér [A] |
|---|---|
| svetlohnedá | 5 |
| tmavohnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Schéma poistiek v prístrojovej doske
Skoda Yeti – poistky – prístrojová doska
| Číslo | Popis |
| 1 | Vykurovanie ventilácia prevodovka (naftový motor); Riadiaca jednotka automatickej prevodovky DSG. |
| 2 | Ťažné zariadenie |
| 3 | Ťažné zariadenie |
| 4 | Súprava smeroviek; Páka stierača predného skla; Páka smeroviek; Kamera. |
| 5 | Ventilátor vykurovania; Ventilátor chladiča; Systém klimatizácie; Klimatronic. |
| 6 | Stierač zadného skla |
| 7 | Telefón |
| 8 | Ťažné zariadenie |
| 9 | Jednotka riadenia napätia vozidla – vnútorné osvetlenie, zadné hmlové svetlo |
| 10 | Senzor dažďa, spínač svetiel, diagnostický konektor, odnímateľné svetlo |
| 11 | Svetlomety na odbočenie doľava |
| 12 | Svetlomety na odbočenie doprava |
| 13 | Rádio; DVD. |
| 14 | Centrálny riadiaci modul, riadiaca jednotka motora |
| 15 | Spínač svetiel |
| 16 | Haldex |
| 17 | Riadiaca jednotka KESSY; Zámok riadenia. |
| 18 | Diagnostický konektor Riadiaca jednotka motora Senzor brzdy Haldex. |
| 19 | Jednotka riadenia ABS, ESP; Spínač kontroly tlaku pneumatík; Jednotka riadenia asistencie pri parkovaní; Spínač režimu OFF ROAD; Tlačidlo START STOP. |
| 20 | Spínač a jednotka riadenia airbagu |
| 21 | WIV; Zadné svetlo; Zrkadlo so zatmením; Senzor tlaku; Príprava na telefón; Senzor prúdenia vzduchu; Jednotka riadenia na nastavenie uhla a sklonu svetlometov. |
| 22 | Riadiaca jednotka súpravy smeroviek pre elektromechanické posilňovače riadenia; Jednotka riadenia dátovej zbernice. |
| 23 | Centrálne zamykanie a kryt kapoty |
| 24 | Elektrické zadné okno |
| 25 | Vyhrievanie zadného skla; Stacionárne vyhrievanie a ventilácia. |
| 26 | Napájací zdroj v batožinovom priestore |
| 27 | Elektricky posuvná a sklopná strecha; Elektrická slnečná clona. |
| 28 | Palivové čerpadlo, vstrekovače |
| 29 | Predné sklo |
| 30 | Predný a zadný zapaľovač cigariet |
| 31 | Systém čistenia svetlometov |
| 32 | Vyhrievanie predného sedadla; Regulátor vyhrievania sedadla, |
| 33 | Vyhrievanie; Klimatizácia; Klimatronic; Diaľkové ovládanie pre stacionárne vyhrievanie. |
| 34 | Alarm; Rezervný klaksón. |
| 35 | Riadiaca jednotka automatickej prevodovky DSG |
| 36 | Ťažné zariadenie |
Schéma poistiek v motorovom priestore
| Číslo | Popis |
| F1 | Nie je pridelené |
| F2 | Riadiaca jednotka automatickej prevodovky |
| F3 | Merací obvod |
| F4 | Riadiaca jednotka ABS |
| F5 | Riadiaca jednotka automatickej prevodovky |
| F6 | Nie je pridelené |
| F7 | Terminál napájania 15, štartér |
| F8 | Rádio |
| F9 | Nie je pridelené |
| F10 | Riadiaca jednotka motora |
| F11 | Riadiaca jednotka vykurovania a dodatočnej ventilácie |
| F12 | Riadiaca jednotka dátového autobusu |
| F13 | Riadiaca jednotka motora |
| F14 | Zapaľovanie |
| F15 | Lambda sonda; Relé čerpadla paliva; Systém zapaľovacích sviečok. |
| F 16 | Jednotka riadenia napätia vozidla; Svetlomet pravý; Zadné svetlo pravé. |
| F17 | Klaksón |
| F18 | Amplifikátor pre digitálny audio procesor |
| F19 | Tergicristalli |
| F20 | Ventil na kontrolu tlaku paliva; Čerpadlo s vysokým tlakom. |
| F21 | Lambdová sonda |
| F22 | Spínač pedálu spojky, spínač pedálu brzdy |
| F23 | Čerpadlo kvapaliny chladiča; Elektromagnetický ventil na reguláciu tlaku preplňovania; Prepínací ventil chladiča; Čerpadlo vysokého tlaku paliva. |
| F24 | Filter s aktívnym uhlím; Ventil recirkulácie výfukových plynov; Ventilátor chladiča. |
| F25 | Jednotka riadenia ABS |
| F26 | Jednotka riadenia napätia vozidla; Svetlomet ľavý; Zadné svetlo ľavé. |
| F27 | Systém zapaľovacích sviečok |
| F28 | Vyhrievanie čelného skla |
| F29 | Napájanie kabíny |
| F30 | Terminál Xa) |
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú. | |
Skoda Yeti (2015) – schéma poistky
Rok výroby: 2015.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Yeti (2017) je poistka #26 (zásuvka napájania v batožinovom priestore) a #30 (zapaľovače cigariet predné a zadné) v schéme poistiek prístrojovej dosky.
Farebný kód poistiek
| Farba poistky | Ampér [A] |
|---|---|
| svetlohnedá | 5 |
| tmavohnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Quadro poistiek v prístrojovej doske
| Č. | Popis |
| 1 | Vykurovanie ventilácia prevodovky (naftový motor); Ovládač automatickej prevodovky DSG. |
| 2 | Ťažné zariadenie – ľavé svetlo |
| 3 | Ťažné zariadenie – pravé svetlo |
| 4 | Súprava smeroviek; Páka stierača predného skla; Páka smeroviek; Kamera. |
| 5 | Ventilátor vykurovania; Ventilátor chladiča; Systém klimatizácie; Klimatronic. |
| 6 | Stierač zadného skla |
| 7 | Telefón |
| 8 | Ťažné zariadenie – kontakt v zásuvke |
| 9 | Jednotka riadenia napätia vozidla – vnútorné osvetlenie, zadné hmlové svetlo. |
| 10 | Senzor dažďa; Spínač svetla; Diagnostický konektor; Odnímateľné svetlo. |
| 11 | Svetlá na odbočenie doľava |
| 12 | Svetlá na odbočenie doprava |
| 13 | Rádio, DVD |
| 14 | Centrálny riadiaci modul; Riadiaca jednotka motora. |
| 15 | Spínač svetla |
| 16 | Haldex |
| 17 | Ovládač KESSY; Zámok volantu. |
| 18 | Presa diagnostická; Kontrolér motora; Senzor brzdy; Haldex. |
| 19 | Jednotka riadenia ABS, ESP; Spínač na kontrolu tlaku pneumatík; Jednotka riadenia asistencie pri parkovaní; Spínač režimu OFF ROAD; Tlačidlo START STOP. |
| 20 | Spínač a jednotka riadenia airbagu |
| 21 | WIV; Zadné svetlo; Tmavé zrkadlo; Senzor tlaku; Príprava na telefón; Senzor prúdenia vzduchu; Jednotka riadenia na nastavenie prietoku a sklonu svetlometov. |
| 22 | Kontrolér sady smeroviek pre elektromechanické posilňovače riadenia; Jednotka riadenia dátovej zbernice. |
| 23 | Centrálne zamykanie a kryt kapoty |
| 24 | Elektrické okno vzadu |
| 25 | Vykurovanie zadného okna; Stacionárne vykurovanie a ventilácia. |
| 26 | Presa napájania v batožinovom priestore |
| 27 | Panoramatické okno – posuvná strecha, elektrická roleta. |
| 28 | Palivové čerpadlo, vstrekovače |
| 29 | Predné sklo |
| 30 | Zapaľovač cigariet vpredu a vzadu |
| 31 | Systém čistenia svetlometov |
| 32 | Vykurovanie predného sedadla; Regulátor vykurovania sedadla. |
| 33 | Vykurovanie; Klimatizácia; Climatronic; Diaľkové ovládanie pre stacionárne vykurovanie. |
| 34 | Alarm; Rezervný klaksón. |
| 35 | Jednotka riadenia automatickej prevodovky DSG. |
| 36 | Jednotka riadenia pre detekciu prívesu |
Schéma poistiek v motorovom priestore
| Nr | Popis |
| F1 | Nie je pridelené |
| F2 | Kontrolér automatickej prevodovky |
| F3 | Modul údajov batérie |
| F4 | Riadiaca jednotka ABS |
| F5 | Kontrolér automatickej prevodovky |
| F6 | Nie je pridelené |
| F7 | Terminál napájania 15, motorček štartovania |
| F8 | Rádio, súprava ukazovateľov, telefón |
| F9 | Nie je pridelené |
| F10 | Riadiaca jednotka motora |
| F11 | Dodatočná riadiaca jednotka pre vykurovanie a ventiláciu. |
| F12 | Riadiaca jednotka dátovej zbernice |
| F13 | Riadiaca jednotka motora |
| F14 | Zapaľovanie |
| F15 | Lambdová sonda; Čerpadlo paliva; Systém zapaľovacích sviečok. |
| F 16 | Jednotka riadenia napätia vozidla; Svetlomet pravý; Zadné svetlo pravé. |
| F17 | Klaksón |
| F18 | Amplifikátor pre procesor audio digitálne |
| F19 | Tergicristalli |
| F20 | Ventil riadenia tlaku paliva; Čerpadlo vysokého tlaku. |
| F21 | Sonda lambda |
| F22 | Spínač pedála spojky; Spínač pedála brzdy. |
| F23 | Čerpadlo kvapaliny chladiča; Elektromagnetický ventil na reguláciu tlaku preplňovania; Prepínací ventil chladiča; Čerpadlo paliva s vysokým tlakom. |
| F24 | Filter s aktívnym uhlím; Ventil na recirkuláciu výfukových plynov; Ventilátor chladiča. |
| F25 | Jednotka riadenia ABS |
| F26 | Jednotka riadenia napätia vozidla, svetlomet ľavý, zadné svetlo ľavé. |
| F27 | Systém zapaľovacích sviečok |
| F28 | Vyhrievanie predného skla |
| F29 | Napájanie pre podporu poistiek vnútorných |
| F30 | Terminál Xa) |
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sú automaticky deaktivované. | |
Skoda Yeti (2016) – schéma poistkovej skrinky
Rok výroby: 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Yeti (2017) je poistka č. 26 (zásuvka napájania v batožinovom priestore) a č. 30 (zapaľovače cigariet predné a zadné) v poistkovej skrinke v prístrojovej doske.
Kódovanie farieb poistiek
| Farba poistky | Ampére [A] |
|---|---|
| svetlohnedá | 5 |
| tmavohnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Poistková skrinka v prístrojovej doske
| Číslo | Popis |
| 1 | Vykurovanie ventilácia prevodovky (naftový motor); Riadiaca jednotka automatickej prevodovky DSG. |
| 2 | Ťažné zariadenie – ľavé svetlo |
| 3 | Ťažné zariadenie – pravé svetlo |
| 4 | Sada smeroviek; Páka stierača predného skla; Páka smeroviek; Kamera. |
| 5 | Ventilátor kúrenia; Ventilátor chladiča; Systém klimatizácie; Klimatronic. |
| 6 | Stierač zadného skla |
| 7 | Telefón |
| 8 | Ťažné zariadenie – kontakt v zásuvke |
| 9 | Vnútorné osvetlenie; Zadné hmlové svetlo. |
| 10 | Senzor dažďa; Spínač svetla; Diagnostická zásuvka. |
| 11 | Svetlá odbočenia na ľavej strane |
| 12 | Svetlá odbočenia na pravej strane |
| 13 | Rádio, DVD |
| 14 | Centrálna riadiaca jednotka; Riadiaca jednotka motora. |
| 15 | Spínač svetla |
| 16 | Haldex |
| 17 | KESSY; Zámok riadenia. |
| 18 | Presa diagnostická; Riadiaca jednotka motora; senzor brzdy; Haldex. |
| 19 | ABS; ESP; Spínač kontroly tlaku pneumatík; Asistencia pri parkovaní; Spínač režimu OFF ROAD; Tlačidlo START STOP. |
| 20 | Spínač airbagu |
| 21 | WIV; Zadné svetlo; Zrkadlo so zatmavením; Senzor tlaku; Príprava na telefón; Senzor prúdenia vzduchu; Jednotka riadenia na reguláciu prietoku a naklonu svetlometov. |
| 22 | Súprava ukazovateľov; Elektromechanické posilňovanie riadenia; Dátová zbernica. |
| 23 | Centrálne zamykanie a kryt kapoty |
| 24 | Elektrické zadné okno |
| 25 | Vykurovanie zadného okna; Stacionárne vykurovanie a ventilácia. |
| 26 | Presa napájania v batožinovom priestore |
| 27 | Panoramatické okno – posuvná a sklopná strecha, elektrická roleta. |
| 28 | Čerpadlo paliva; Vstrekovače; Vykurovanie AdBlue®. |
| 29 | Predné sklo |
| 30 | Zapaľovač cigariet vpredu a vzadu |
| 31 | Systém čistenia svetlometov |
| 32 | Vykurovanie predného sedadla; Regulátor vykurovania sedadla. |
| 33 | Vykurovanie; Klimatizácia; Climatronic; Diaľkové ovládanie pre stacionárne vykurovanie. |
| 34 | Alarm, rezervný klaksón |
| 35 | Automatická prevodovka DSG |
| 36 | Ťažné zariadenie |
Poistková skrinka v motorovom priestore
| Číslo | Popis |
| F1 | Nie je pridelené |
| F2 | Automatická prevodovka |
| F3 | Modul údajov batérie |
| F4 | ABS |
| F5 | Automatická prevodovka |
| F6 | Nie je pridelené |
| F7 | Terminál napájania 15, štartovanie |
| F8 | Rádio, súprava smeroviek, telefón |
| F9 | Nie je pridelené |
| F10 | Riadiaca jednotka motora |
| F11 | Dodatočné kúrenie a ventilácia |
| F12 | Databus |
| F13 | Riadiaca jednotka motora |
| F14 | Zapaľovanie |
| F15 | Lambdová sonda; Čerpadlo paliva; Systém predohrevových sviečok. |
| F 16 | Jednotka riadenia napätia vozidla; Svetlomet pravý; Zadné svetlo pravé. |
| F17 | Klakson |
| F18 | Zosilňovač pre digitálny audio procesor |
| F19 | Tergicristalli |
| F20 | Ventil na kontrolu tlaku paliva; Čerpadlo s vysokým tlakom. |
| F21 | Lambdová sonda |
| F22 | Spínač pedálu spojky; Spínač pedálu brzdy. |
| F23 | Čerpadlo chladiacej kvapaliny; Elektromagnetický ventil na reguláciu tlaku preplňovania; Prepínací ventil chladiča; Čerpadlo paliva s vysokým tlakom. |
| F24 | Filter s aktívnym uhlím; Ventil na recirkuláciu výfukových plynov; Ventilátor chladiča. |
| F25 | ABS |
| F26 | Jednotka riadenia napätia vozidla; Svetlomet ľavý; Zadné svetlo ľavé. |
| F27 | Systém žhaviacich sviečok |
| F28 | Vyhrievanie čelného skla |
| F29 | Napájanie pre vnútornú podporu poistiek |
| F30 | Terminál Xa) |
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sa automaticky deaktivujú. | |
Skoda Yeti (2017) – schéma poistiek
Rok výroby: 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Skoda Yeti je poistka #26 (zásuvka napájania v batožinovom priestore) a #30 (zapaľovače cigariet predné a zadné) v poistkovej skrinke prístrojovej dosky.
Kódovanie farieb poistiek
| Farba poistky | Ampére [A] |
|---|---|
| svetlohnedá | 5 |
| tmavohnedá | 7,5 |
| červená | 10 |
| modrá | 15 |
| žltá | 20 |
| biela | 25 |
| zelená | 30 |
| oranžová | 40 |
| červená | 50 |
Quadro poistiek v prístrojovej doske
| Č. | Popis |
| 1 | Vyhrievanie ventilu na odfukovanie prevodovky (naftový motor); Automatická prevodovka. |
| 2 | Ťažné zariadenie – ľavé svetlo |
| 3 | Ťažné zariadenie – pravé svetlo |
| 4 | Set ukazovateľov; Páka stierača čelného skla; Páka smeroviek; Kamera. |
| 5 | Ventilátor kúrenia; Ventilátor chladiča; Systém klimatizácie; Climatronic. |
| 6 | Stierač zadného okna |
| 7 | Pripojenie na varovanie |
| 8 | Ťažné zariadenie – kontakt v zásuvke |
| 9 | Vnútorné osvetlenie; Zadné hmlové svetlo. |
| 10 | Senzor dažďa; Spínač svetla; Diagnostická zásuvka. |
| 11 | Svetlá na odbočenie doľava |
| 12 | Svetlá na odbočenie doprava |
| 13 | Rádio |
| 14 | Centrálny kontrolný systém; Systém riadenia motora. |
| 15 | Spínač svetla |
| 16 | Štvorkolka |
| 17 | KESSY; Zámok riadenia |
| 18 | Presa diagnostická; Systém kontroly motora; Senzor brzdy; Pohon všetkých kolies; START-STOP. |
| 19 | ABS; ESP; Spínač kontroly tlaku pneumatík; Asistencia pri parkovaní; Spínač režimu OFF ROAD; Tlačidlo START STOP. |
| 20 | Airbag |
| 21 | Interval údržby variabilný – WIV; Svetlá cúvania; Zrkadlá s automatickým zatienením; Senzor tlaku; Príprava na telefón; Meradlo prietoku vzduchu; Nastavenie svetlometov a otáčajúce sa svetlomety. |
| 22 | Sada ukazovateľov; Elektromechanický posilňovač riadenia; Dátová zbernica. |
| 23 | Centrálne zamykanie, kryt batožinového priestoru |
| 24 | Elektrické okná – zadné |
| 25 | Vyhrievanie zadného okna; Stacionárne vyhrievanie a ventilácia. |
| 26 | Presa napájania v batožinovom priestore |
| 27 | Panoramatická strecha s otváraním a posúvaním; Elektronická kontrola slnečných clôn. |
| 28 | Čerpadlo paliva; Vstrekovače; Vyhrievanie AdBlue®. |
| 29 | Elektrické okná – predné, Vonkajšie zrkadlo: vyhrievanie, funkcia sklápania, nastavenie plochy zrkadla. |
| 30 | Presa napájania 12 V – predná a zadná |
| 31 | Systém čistenia svetlometov |
| 32 | Vyhrievané predné sedadlá |
| 33 | Vyhrievanie; Klimatizácia; Climatronic; Diaľkové ovládanie pre stacionárne vyhrievanie. |
| 34 | Alarm auta, rezerva klaksónu |
| 35 | Automatická prevodovka |
| 36 | Ťažné zariadenie |
Schéma poistiek v motorovom priestore
Skoda Yeti – poistky – motorový priestor
| Nr | Popis |
| F1 | Nie je priradené |
| F2 | Automatická prevodovka; Systém kontroly AdBlue. |
| F3 | Modul údajov batérie |
| F4 | ABS |
| F5 | Automatická prevodovka |
| F6 | Nie je priradené |
| F7 | Terminál napájania 15, štartovanie |
| F8 | Rádio, súprava ukazovateľov, telefón |
| F9 | Nie je priradené |
| F10 | Riadiaca jednotka motora |
| F11 | Dodatočné kúrenie a ventilácia |
| F12 | Databus |
| F13 | Riadiaca jednotka motora |
| F14 | Zapaľovanie |
| F15 | Lambdová sonda; Čerpadlo paliva; Systém zapaľovacích sviečok. |
| F16 | Svetlomet vpravo, zadné svetlo vpravo |
| F17 | Klaksón |
| F18 | Hudobný zosilňovač |
| F19 | Tergiče |
| F20 | Ventil na kontrolu tlaku paliva; Čerpadlo s vysokým tlakom. |
| F21 | Lambdová sonda |
| F22 | Spínač pedála spojky; Spínač pedála brzdy. |
| F23 | Čerpadlo chladiacej kvapaliny; Elektromagnetický ventil na reguláciu preplňovacieho tlaku; Prepínací ventil chladiča; Čerpadlo paliva s vysokým tlakom. |
| F24 | Filter s aktívnym uhlím; Ventil na recirkuláciu výfukových plynov; Ventilátor chladiča. |
| F25 | ABS |
| F26 | Svetlomet vľavo, zadné svetlo vľavo |
| F27 | Systém zapaľovacích sviečok |
| F28 | Vyhrievanie čelného skla |
| F29 | Napájanie pre vnútornú podporu poistiek (poistky č. 24,27,31,32); Elektricky nastaviteľné sedadlá. |
| F30 | Terminál Xa) |
| a) Aby sa zbytočne nevybíjala batéria počas štartovania motora, elektrické prvky tohto terminálu sú automaticky deaktivované. | |
O Skoda Yeti (2009-2017)
Skoda Yeti, vyrábaná v rokoch 2009 až 2017, je kompaktné SUV, ktoré sa vyznačuje robustným dizajnom a všestrannosťou. Tento model ponúka pohodlné a priestranné interiéry, ktoré sú ideálne pre rodinné výlety aj každodenné jazdy. Skoda Yeti bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, čo umožňuje vodičom vybrať si podľa svojich preferencií a potrieb. Vďaka pohonu všetkých štyroch kolies a pokročilým technológiám je Yeti schopná zvládnuť aj náročnejší terén, pričom si zachováva komfort a bezpečnosť na cestách.
Schéma poistkovej skrinky Skoda Yeti
Táto stránka zobrazuje schému poistkovej skrinky pre model Skoda Yeti. Poistková skrinka sa v tomto vozidle zvyčajne nachádza v interiéri, pod palubnou doskou na strane vodiča, a tiež v motorovom priestore. Naše diagramy detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti elektrických komponentov vo vašom vozidle.
