V tomto článku nájdeš diagramy poistkovej skrinky Audi S4 (2008–2018), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).
Audi S4 (2008) – schéma poistkovej skrinky Rok výroby: 2008.
Poistka zapaľovača cigariet (zásuvka napájania) v Audi S4 (2008) je poistka 4 v poistkovej skrinke – portapoistka (červená).
Číslo
Popis
Amperáž [A]
1
Kontrola dynamiky
5
2
Senzor spojky
5
3
Otvárač dverí garáže
5
4
Asistent jazdného pruhu Audi
10
5
Klimatizácia
5
6
Nastavenie prietoku svetlometov (pravý)
5
7
Kontrola prietoku svetlometov (ľavý)
5
8
Riadiaca jednotka 1 elektrického systému vozidla
5
9
Vnútorné zrkadlá
5
10
Dvere voliča
5
11
Vyhrievané trysky pre stierače
5
12
Klimatizácia
5
Číslo
Popis
Amperáž [A]
1
–
–
2
Senzor spojky
5
3
Čerpadlo paliva (nafta / benzín)
20
25
4
Čerpadlo pomocnej vody (3,2 FSI)
5
5
Vyhrievanie sedadla (ľavá strana) s / bez ventilácie sedadla
30
6
Elektronický stabilizačný program
10
7
Klakson
25
8
Elektrický motor okna (ľavé dvere)
30
9
Motor stierača
30
10
Elektronický stabilizačný program
25
11
Ovládač dverí (strana vodiča)
15
12
Senzor dažďa a svetla
5
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
Podpora bedier
10
4
Kontrola dynamiky
35
5
Vnútorné osvetlenie
5
6
Riadiaca jednotka 1 elektrického systému vozidla
35
7
Riadiaca jednotka 1 elektrického systému vozidla
30
8
Riadiaca jednotka 1 elektrického systému vozidla
30
9
Panoramatická strecha / otváracia strecha
20
10
Riadiaca jednotka 1 elektrického systému vozidla
30
11
–
–
12
Elektronika pohodlia
5
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Modul spínača stĺpika riadenia
5
6
Elektronický stabilizačný program
5
7
Diagnostický konektor
5
8
Brána (diagnostické rozhranie pre dátovú zbernicu)
5
9
–
–
10
–
–
11
–
–
12
–
–
Číslo
Popis
Amperáž [A]
1
Jednotka CD
5
2
Modul spínačov pre Audi drive select
5
3
MMI / Rádiо
10
20
4
Spínač svetla
5
5
Jednotka riadenia prístrojovej dosky
5
6
Blokovanie zapaľovania
5
7
–
–
8
Ventilátor klimatizácie
40
9
Blokovanie stĺpika riadenia
5
10
Klimatizácia
10
11
Diagnostický konektor
10
12
Modul spínača stĺpika riadenia
5
Číslo
Popis
Amperáž [A]
1
–
–
2
Riadiaca jednotka pre príves
15
3
Riadiaca jednotka pre príves
20
4
Riadiaca jednotka pre príves
20
5
Elektronická parkovacia brzda
5
6
Elektronická kontrola odpruženia
15
7
Elektromechanická parkovacia brzda
30
8
Riadiaca jednotka 2 elektrického systému vozidla
30
9
–
–
10
Riadiaca jednotka 2 elektrického systému vozidla
30
11
Riadiaca jednotka 2 elektrického systému vozidla
20
12
–
–
Číslo
Popis
Amperáž [A]
1
Napájanie elektrické
15
2
–
–
3
Rádio / navigácia
7,5
4
Riadiaca jednotka pre digitálny audio systém
30
5
MMI
5
6
Ovládač dverí (strana vodiča)
30
7
Brzda parkovacia elektromechanická
30
8
Vyhrievanie zadného sedadla
30
9
Riadiaca jednotka dverí (strana pasažiera)
30
10
Prijímač diaľkového ovládania pre stacionárne kúrenie
5
11
Riadiaca jednotka dverí (strana pasažiera)
15
12
Riadiaca jednotka pre kameru cúvania
5
Číslo
Popis
Amperáž [A]
1
Pri konzole v zadnej časti
15
2
Pri konzole v prednej časti
15
3
Pri batožinovom priestore
15
4
Zapaľovač
15
5
Asistencia pri parkovaní
5
6
Predbežná inštalácia telefónu bez hands-free (VDA rozhranie)
5
7
Riadiaca jednotka pre adaptívny tempomat
15
8
–
–
9
Spínač EPB (elektromechanická parkovacia brzda)
5
10
Funkcia asistencie pri zmene jazdného pruhu
5
11
Vyhrievanie zadného sedadla
5
12
Airbag
5
Audi S4 (2010) – schéma poistiek Rok výroby: 2010
Číslo
Popis
Amperáž [A]
1
Kontrola dynamiky
5
2
–
–
3
Homelink
5
4
–
–
5
Kontrola klímy
5
6
Nastavenie dosahu svetlometu pravého
5
7
Nastavenie dosahu svetlometu ľavého
5
8
Modul kontroly elektrického systému vozidla 1
5
9
Adaptívny tempomat
5
10
Posun brány
5
11
Trysky kvapaliny stierača ohrievača
5
12
Kontrola klímy
5
13
Príprava mobilného telefónu
5
14
Airbag
5
15
Terminál 15
25
16
Motor terminálu 15
40
Číslo
Popis
Amperáž [A]
1
Špeciálne zrkadlo vnútorné s funkciou automatického zatemnenia
5
2
Senzor spojky
5
3
Čerpadlo paliva benzín
25
4
Čerpadlo vody pomocné 3,2 l FSI
5
5
Vyhrievanie sedadla ľavého s / bez vyhrievania sedadla
15
30
6
Elektronický stabilizačný program
10
7
Klakson
25
8
Motor ovládania okna dverí ľavých
30
9
Motor stierača
30
10
Elektronický stabilizačný program
25
11
Dvere ľavé
15
12
Senzor dažďa a svetla
5
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
Podpora bedrovej oblasti
10
4
Kontrola dynamiky
35
5
Odkladacia schránka s klimatizáciou
5
6
Modul riadenia elektrického systému vozidla 1
35
7
Modul riadenia elektrického systému vozidla 1
20
8
Modul riadenia elektrického systému vozidla 1
30
9
Panoramatická strecha
20
10
Modul riadenia elektrického systému vozidla 1
30
11
Panoramatické zakrytie strechy
20
12
Elektronika komfortu
5
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Modul spínača stĺpika riadenia
5
6
Elektronický program stabilizácie
5
7
Diagnostický konektor terminál 15
5
8
Prechod
5
9
–
–
10
–
–
11
–
–
12
–
–
Číslo
Popis
Amperáže [A]
1
jednotka CD
5
2
Modul spínača selektora trakcie Audi
5
3
MMI / Rádio
5
20
4
Súprava ukazovateľov
5
5
Prechod
5
6
Blokovanie zapaľovania
5
7
Spínač svetiel otočný
5
8
Ventilátor systému klimatizácie
40
9
Blokovanie stĺpika riadenia
5
10
Ovládanie klímy
10
11
Diagnostický konektor terminál 30
10
12
Modul spínača stĺpika riadenia
5
Číslo
Popis
Amperáž [A]
1
Modul riadenia pokrytia batožinového priestoru (Avant)
30
2
Modul riadenia prívesu
15
3
Modul riadenia prívesu
20
4
Modul riadenia prívesu
20
5
Brzda parkovania elektromechanická
5
6
Elektronická kontrola tlmenia
15
7
Brzda parkovania elektromechanická
30
8
Modul riadenia elektrického systému vozidla 2
30
9
Quattro Sport
35
10
Modul riadenia elektrického systému vozidla 2
30
11
Modul riadenia elektrického systému vozidla 2
20
12
Terminál 30
5
Číslo
Popis
Amperáž [A]
1
Modul riadenia pokrytia batožinového priestoru
30
2
Vyhrievanie predného sedadla vpravo
15
3
Obvod prevodníka DCDC 1
40
4
Obvod prevodníka DCDC 2
40
5
Elektrické napájanie
30
6
–
–
7
Brzda parkovacieho elektromechanického systému
30
8
Vyhrievanie zadných sedadiel
30
9
Modul konfigurácie bočných dverí pre cestujúcich
30
10
–
–
11
Modul riadenia bočných dverí pre cestujúcich
15
12
–
–
Číslo
Popis
Amperáž [A]
1
Výstup centrálnej konzoly zadnej
15
2
Výstup centrálnej konzoly prednej
15
3
Výstup batožinového priestoru
15
4
Zapaľovač
15
5
V6 FSI
5
6
Napájanie pre zadné sedadlá
5
7
Systém parkovania
7,5
8
Tretí stierač (Avant)
15
9
Spínač parkovacej brzdy elektromechanickej
5
10
Bočný asistent Audi
5
11
Vyhrievanie zadných sedadiel
5
12
Terminál 15 modulov riadenia
5
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
Zosilňovač DSP, rádio
30
20
4
MMI
7,5
5
Príprava rádia / navigácie / mobilného telefónu
7,5
6
Zadná kamera
5
7
–
–
8
–
–
9
–
–
10
–
–
11
–
–
12
–
–
Audi S4 (2011-2012) – schéma poistiek Rok výroby: 2011, 2012.
Poistka zapaľovača cigariet (zásuvka napájania) v Volvo 850 (1996-1997) je poistka 4 v poistkovej skrinke – panel poistiek D (červená).

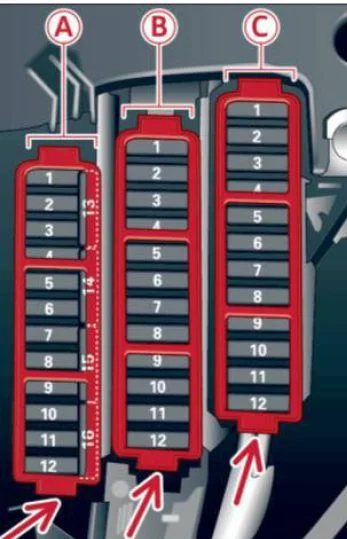

Audi S4 – schéma poistiek – prístrojová doska vľavo
Číslo
Popis
Amperáž [A]
1
Dynamická kontrola
5
2
–
–
3
Homelink
5
4
–
–
5
Kontrola klimatizácie
5
6
Nastavenie výkonu pravého svetlometu
5
7
Nastavenie výkonu ľavého svetlometu
5
8
Modul riadenia elektrického systému vozidla 1
5
9
Adaptívny tempomat
5
10
Posun dverí
5
11
Trysky kvapaliny na umývanie okien ohrievača
5
12
Kontrola klimatizácie
5
13
Príprava na mobilný telefón
5
14
Airbag
5
15
Terminál 15
25
16
Motor terminálu 15
40
Číslo
Popis
Amperáž [A]
1
Zrkadlo spätného pohľadu vnútorné s funkciou automatického zatemnenia
5
2
Senzor spojky
5
3
Čerpadlo paliva na benzín
25
4
–
–
5
Vyhrievanie sedadla vľavo s/bez vyhrievania sedadla
15
30
6
Elektronický stabilizačný program
10
7
Klakson
25
8
Motor regulátora okna ľavých dverí
30
9
Motor stieračov
30
10
Elektronický stabilizačný program
25
11
Ľavé dvere
15
12
Senzor dažďa a svetla
5
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
Podpora bedier
10
4
Kontrola dynamiky
35
5
Anténa (Avant)
5
6
Modul riadenia elektrického systému vozidla 1
35
7
Modul riadenia elektrického systému vozidla 1
20
8
Modul riadenia elektrického systému vozidla 1
30
9
Otváracia strecha
20
10
Modul riadenia elektrického systému vozidla 1
30
11
Kryt otváracej strechy (Avant)
20
12
Elektronika pohodlia
5

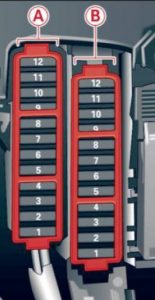

Audi S4 – schéma poistiek – prístrojová doska pravá
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Modul spínača stĺpika riadenia
5
6
Elektronický program stabilizácie
5
7
Diagnostický konektor terminál 15
5
8
Dvere (diagnostické rozhranie Databus)
5
9
–
–
10
–
–
11
–
–
12
–
–
Číslo
Popis
Amperáž [A]
1
CD / DVD prehrávač
5
2
Modul spínača výberu trakcie Audi
5
3
MMI / Rádio
5
20
4
Sada ukazovateľov
5
5
Gateway (modul riadenia sady ukazovateľov)
5
6
Blokovanie zapaľovania
5
7
Otočný spínač svetla
5
8
Ventilátor klimatizačného systému
40
9
Blokovanie stĺpika riadenia
5
10
Klimatická kontrola
10
11
Diagnostický konektor terminál 30
10
12
Modul spínača stĺpika riadenia
5

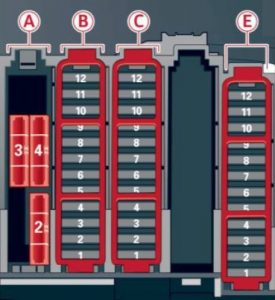

Audi S4 – schéma poistiek – batožinový priestor
Číslo
Popis
Amperáž [A]
1
Modul riadenia kapoty batožinového priestoru (Avant)
30
2
Modul riadenia prívesu
15
3
Modul riadenia prívesu
20
4
Modul riadenia prívesu
20
5
Elektromechanická parkovacia brzda
5
6
Elektronická kontrola absorpcie
15
7
Elektromechanická parkovacia brzda
30
8
Modul riadenia elektrického systému vozidla 2
30
9
Quattro Sport
35
10
Modul riadenia elektrického systému vozidla 2
30
11
Modul riadenia elektrického systému vozidla
20
12
Terminál 30
5
Číslo
Popis
Amperáž [A]
1
Modul riadenia kapoty batožinového priestoru
30
2
Vykurovanie predného sedadla vpravo
15
3
Trasa DCDC prevodníka 1
40
4
Trasa DCDC prevodníka 2
40
5
Elektrická zásuvka
30
6
–
–
7
Elektromechanická parkovacia brzda
30
8
Vykurovanie zadných sedadiel
30
9
Modul konfigurácie bočných dverí pre cestujúcich
30
10
–
–
11
Modul riadenia bočných dverí pre cestujúcich
15
12
–
–
Číslo
Popis
Amperáž [A]
1
Výstup centrálnej konzoly zadnej
15
2
Výstup centrálnej konzoly prednej
15
3
Výstup batožinového priestoru
15
4
Zapaľovač cigariet
15
5
V6 FSI
5
6
Napájanie pre zadné sedadlá
5
7
Systém parkovania
7,5
8
Zadný nárazník (Avant)
15
9
Spínač parkovacej brzdy elektromechanickej
5
10
Bočný asistent Audi
5
11
Vyhrievanie zadných sedadiel
5
12
Terminál 15 modulov riadenia
5
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
Zosilňovač DSP, rádio
30
20
4
MMI
7,5
5
Príprava pre rádio / navigáciu / mobilný telefón
7,5
6
–
–
7
Príprava pre mobilný telefón
5
8
–
–
9
–
–
10
–
–
11
–
–
12
–
–
Rok výroby: 2014, 2015, 2016.
Poistka zapaľovača cigariet (zásuvka napájania) v Audi S4 (2014-2016) je poistka 2 v poistkovej skrinke – poistková skrinka C (hnedá).
Audi S4 – schéma poistiek – strana kokpitu
Číslo
Popis
Amperáže [A]
1
Kontrola dynamiky
5
2
Kontrola elektronickej stability (modul)
5
3
Senor tlaku klimatizačného systému, elektrický parkovací brzda, Homelink, automatické stmavovanie zrkadla, senzor kvality vzduchu / vonkajší vzduch, kontrola elektronickej stability (tlačidlo)
5
4
–
–
5
Zvukový aktor
5
6
Nastavenie prietoku svetlometov / hlavných svetlometov (osvetlenie v zákrute)
5 / 7,5
7
Svetlomet (osvetlenie v zákrute)
7,5
8
Moduly riadenia (elektrický parkovací brzda, tlmič, štyri športy), DCDC prevodník
5
9
Adaptívny tempomat
5
10
Senzor zmeny / spojka
5
11
Bočný asistent
5
12
Nastavenie prietoku svetlometov, parkovací systém
5
13
Airbag
5
14
Stierač zadného okna (allroad)
15
15
Pomocná poistka (prístrojová doska)
10
16
Pomocná poistka 15 (motorový priestor)
40
Číslo
Popis
Amperáž [A]
1
–
–
2
Senzor svetla brzdy
5
3
Čerpadlo paliva
25
4
Senzor spojky
5
5
Vyhrievanie sedadla vľavo s / bez ventilácie sedadla
15/30
6
Elektronická kontrola stability (elektrická)
5
7
Klakson
15
8
Predné dvere vľavo (ovládanie okien, centrálne zamykanie, zrkadlo, spínač, osvetlenie)
30
9
Motor stierača vpredu
30
10
Elektronická kontrola stability (ventily)
25
11
Modely s dvoma dverami: regulátor zadného okna vľavo, Modely so štyrmi dverami: zadné dvere vľavo (regulátor okna, centrálne zamykanie, spínač, osvetlenie)
30
12
Senzor dažďa a svetla
5
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
Podpora bedier
10
4
Dynamická kontrola
35
5
Vnútorné osvetlenie (kabriolet)
5
6
Striekacie zariadenia čelného skla, striekacie zariadenia svetlometov
35
7
Modul riadenia elektrického systému vozidla 1
20
8
Modul riadenia elektrického systému vozidla 1
30
9
Motor regulátora zadného okna na ľavej strane (kabriolet) / otváracia strecha
7,5 / 20
10
Modul riadenia elektrického systému vozidla 1
30
11
Regulátor zadného okna na pravej strane (kabriolet) / motor slnečnej clony
7,5 / 20
12
Systém upozornenia proti krádeži
5
Audi S4 – schéma poistiek – pravá strana kabíny
Číslo
Popis
Amperáž [A]
1
–
–
2
–
–
3
–
–
4
–
–
5
Modul spínača stĺpika riadenia
5
6
–
–
7
Diagnostický konektor terminál 15
5
8
Port (diagnostické rozhranie Databus)
5
9
Pomocné vykurovanie
5
10
–
–
11
–
–
12
–
–
Číslo
Popis
Amperáž [A]
1
CD / DVD prehrávač
5
2
Wi-Fi
5
3
MMI / Rádio
5/20
4
Sada ukazovateľov
5
5
Gateway (modul riadenia sady ukazovateľov)
5
6
Blokovanie zapaľovania
5
7
Spínač svetla
5
8
Ventilátor klimatizačného systému
40
9
Blokovanie stĺpika riadenia
5
10
Systém riadenia klimatizácie
10
11
Diagnostický konektor terminál 30
10
12
Modul spínača stĺpika riadenia
5
Audi S4 – schéma poistiek – batožinový priestor
Číslo
Popis
Amperáž [A]
1
–
30
2
Vyhrievanie zadného okna (kabriolet)
30
3
Horné uzavretie napájania (kabriolet)
30
4
Hydraulika Power Top (kabriolet)
50
Číslo
Popis
Amperáže [A]
1
Modul riadenia kapoty batožinového priestoru (všetky cesty) / Modul riadenia napájania (kabriolet)
30/10
2
Retraktabilné zadné spojlery (RS 5 Coupe)
10
3
–
–
4
–
–
5
Elektromechanická parkovacia brzda
5
6
Elektronická kontrola odpruženia
15
7
Elektromechanická parkovacia brzda
30
8
Externé zadné osvetlenie
30
9
Quattro Sport
35
10
Externé zadné osvetlenie
30
11
Centrálne zamykanie
20
12
Terminál 30
5
Číslo
Popis
Amperáž [A]
1
Modul riadenia krytu batožinového priestoru (allroad)
30
2
Prípojka 12 V, zapaľovač cigariet
20
3
Trasa meniča DCDC 1
40
4
Trasa meniča DCDC 2, zosilňovač DSP, rádio
40
5
Vykurovanie kabíny vpravo hore (Cabriolet)
30
6
–
–
7
Brzda parkovania elektromechanická
30
8
–
–
9
Predné dvere vpravo (ovládanie okien, centrálne zamykanie, zrkadlo, spínač, osvetlenie)
30
10
Vykurovanie kabíny vľavo hore (cabriolet)
30
11
Modely s dvoma dverami: regulátor zadného okna vpravo, Modely so štyrmi dverami: zadné dvere vpravo (regulátor okna, centrálne zamykanie, spínač, osvetlenie)
30
12
Príprava pre mobilný telefón
5
Číslo
Popis
Amperáž [A]
1
Vyhrievanie predného sedadla vpravo
15
2
–
–
3
–
–
4
MMI
7,5
5
Rádio
5
6
Zadná kamera
5
7
Vyhrievanie zadného okna (allroad)
30
8
Zábava na zadných sedadlách
5
9
–
–
10
–
–
11
–
–
12
–
–
Rok výroby: 2017.
Poistka zapaľovača cigariet (zásuvka napájania) v Audi S4 (2017) je poistka 6 (?) v poistkovej skrinke – [panel poistiek B (červený).

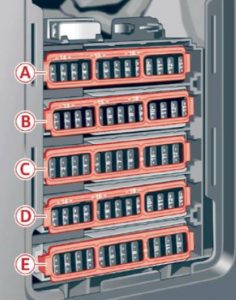

Audi S4 – schéma panel poistiek – oblasť nôh pasažiera vpredu Audi S4 – schéma panel poistiek – oblasť nôh pasažiera vpredu (vozidlo s volantom vpravo)
Č. Popis
1
–
2
Senzor hmotnosti vzduchu;
Regulácia vačkového hriadeľa.
3
Výfukové klapky;
Palivové vstrekovače;
Vstup chladiča.
4
Vákuová pumpa;
Čerpadlo teplej vody;
Senzor pevných častíc;
Senzor biodieselu.
5
Senzor svetla brzdy
6
Ventily motora
7
Lambdová sonda;
Senzor hmotnosti vzduchu.
8
Čerpadlo vody;
Čerpadlo s vysokým tlakom;
Regulačná ventil vysokého tlaku.
9
Čerpadlo teplej vody
10
Senzor tlaku oleja;
Senzor teploty oleja.
11
Senzor polohy pedála spojky
12
Ventily motora
13
Ventilátor chladiča
14
Palivové vstrekovače
15
Zapaľovacie cievky
16
Čerpadlo paliva
Nr Popis
1
Systém varovania proti krádeži
2
Modul riadenia motora
3
Bedrová opora
4
Mechanizmus výberu automatickej prevodovky.
5
Klaksón
6
Elektromechanická parkovacia brzda
7
Modul riadenia dverí
8
Vnútorné svetlá
9
–
10
Modul riadenia airbagu
11
Elektronická kontrola stability (ESC)
12
Diagnostický konektor;
Senzor svetla/dažďa
13
Systém riadenia klimatizácie
14
Modul riadenia predných pravých dverí
15
Kompresor klimatizácie
Nr Popis
1
Vyhrievanie predných sedadiel
2
Stierače
3
Elektronika osvetlenia svetlometu vľavo
4
Panoramatická strecha
5
Modul riadenia predných dverí vľavo
6
Zásuvka
7
Modul riadenia zadných dverí vpravo
8
–
9
Elektronika svetlometu vpravo
10
Umývač čelného skla;
Umývač svetlometov.
11
Modul riadenia zadných dverí vľavo
Číslo Popis
1
Vetranie sedadla;
Zrkadlo spätného pohľadu;
Prvky ovládania klimatizácie vzadu.
2
Dvere, systém ovládania klímy
3
Nastavenie zvuku aktívatora/zvuk výfuku
4
Senzor polohy pedála spojky
5
Štartovanie motora
6
–
7
–
8
Homelink
9
Adaptívny tempomat
10
–
11
Video kamera
12
Svetlomet Matrix LED/svetlomet LED pravý
13
Svetlomet Matrix LED/svetlomet LED ľavý
14
Stierač zadného okna
Nr Popis
1
Bobiny zapaľovania
2
Ventily nádrží zemného plynu
3
–
4
–
5
Upevnenie motora
6
Automatická prevodovka
7
Prístrojová doska
8
Systém klimatizácie (ventilátor)
9
–
10
Dynamická kontrola
11
Štartovanie motora
Audi S4 – schéma quadro poistiek – prístrojová doska na strane vodiča
Číslo Popis
1
–
2
Telefón
3
–
4
Display Head-up
5
Hudobné rozhranie Audi
6
Ovládacie prvky klimatizácie vpredu
7
Blokovanie stĺpika riadenia
8
Display systému Infotainment
9
Sada ukazovateľov
10
Jednotka Infotainment
11
Spínač svetiel
12
Elektronika stĺpika riadenia
13
–
14
Systém Infotainment
15
–
16
Vyhrievanie volantu

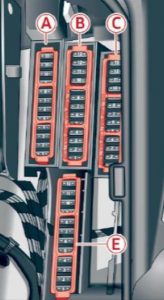

Audi S4 – schéma poistiek – batožinový priestor
Nr Popis
1
–
2
Rozmrazovanie čelného skla
3
Rozmrazovanie čelného skla
4
–
5
Kontrola odpruženia
6
Automatická prevodovka
7
Rozmrazovanie zadného okna
8
Vyhrievanie zadných sedadiel
9
Zadné svetlá
10
Napínač bezpečnostného pásu na ľavej strane
11
Centrálne zamykanie
12
Elektrické krytie batožinového priestoru
Číslo Popis
Nie je priradené
Číslo Popis
1
–
2
Telefón
3
Bedrová opora
4
Bočný asistent Audi
5
–
6
–
7
–
8
–
9
–
10
–
11
–
12
Homelink
13
Zadná kamera, periférne kamery
14
Pravé zadné svetlá
15
–
16
Napínač bezpečnostného pásu vpravo
Číslo Popis
1
–
2
Audio zosilňovač
3
AdBlue
4
–
5
Prípojka na ťažné zariadenie (pravé svetlo)
6
–
7
Ťažné zariadenie
8
Prípojka na ťažné zariadenie (ľavé svetlo)
9
Prípojka na ťažné zariadenie (zásuvka)
10
Športový diferenciál
11
Ad Blue
Rok výroby: 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Audi S4 (2018) je poistka 7 v poistkovej skrinke C (čierna).

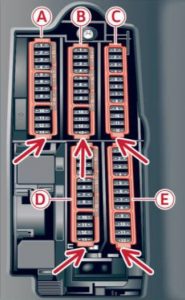

Audi S4 – schéma poistky – oblasť nôh cestujúceho vpredu Audi S4 – schéma poistky – oblasť nôh cestujúceho vpredu (vozidlo s volantom vpravo)
Číslo
Popis
1
–
2
Senzor hmotnostného prúdenia vzduchu, regulácia vačkového hriadeľa, čerpadlo radiátora stlačeného vzduchu
3
Výfuková rúrka, vstrekovače paliva, vstup radiátora
4
Čerpadlo podtlaku, čerpadlo teplej vody, senzor častíc, senzor biodieselu
5
Senzor brzdového svetla
6
Ventily motora, regulácia vačkového hriadeľa
7
Lambdová sonda, senzor hmotnostného prúdenia vzduchu
8
Čerpadlo vody, čerpadlo pod vysokým tlakom, ventil na reguláciu vysokého tlaku
9
Čerpadlo teplej vody
10
Senzor tlaku oleja, senzor teploty oleja
11
Senzor polohy pedála spojky
12
Ventily motora
13
Ventilátor radiátora
14
Vstrekovače paliva
15
Zapaľovacie cievky
16
Čerpadlo paliva
Číslo
Popis
1
Systém alarmu proti krádeži
2
Modul riadenia motora
3
Bedrová opora
4
Mechanizmus výberu automatickej prevodovky
5
Klakson
6
Elektromechanická parkovacia brzda
7
Modul riadenia brány
8
Vnútorné svetlá
9
–
10
Modul riadenia airbagu
11
Elektronická kontrola stability (ESC)
12
Diagnostický konektor, senzor svetla / dažďa
13
Systém klimatizácie
14
Modul riadenia predných dverí vpravo
15
Kompresor klimatizácie
Číslo
Popis
1
Vyhrievanie predných sedadiel
2
Stierače
3
Elektronika osvetlenia svetlometu vľavo
4
Panoramatická sklenená strecha / posuvná strecha / otváracia strecha
5
Modul riadenia ľavých predných dverí
6
Zásuvka
7
Modul riadenia pravých zadných dverí
8
Štvorkolka
9
Elektronika pravého svetlometu
10
Umývač čelného skla / umývač svetlometov
11
Modul riadenia ľavých zadných dverí
Číslo
Popis
1
Vetranie sedadla, zrkadlo, ovládanie klimatizácie vzadu
2
Brána, systém ovládania klimatizácie
3
Nastavenie zvuku aktátora / zvuk výfuku
4
Senzor polohy pedála spojky
5
Štartovanie motora
6
–
7
Port USB na nabíjanie vzadu
8
Homelink
9
Adaptívny tempomat
10
–
11
Videokamera
12
Svetlomet Matrix LED / pravý svetlomet LED
13
Svetlomet Matrix LED / ľavý svetlomet LED
14
Stierač zadného okna
Číslo
Popis
1
Bobiny zapaľovania
2
Ventily nádrží na zemný plyn
3
–
4
–
5
Podpora motora
6
Automatická prevodovka
7
Prístrojová doska
8
Systém klimatizácie (ventilátor)
9
–
10
Dynamická kontrola
11
Štartovanie motora
Audi S4 – schéma poistky – prístrojová doska na strane vodiča
Číslo
Popis
1
–
2
Telefón
3
–
4
Display Head-up
5
Rozhranie Audi mus ic, USB nabíjací port
6
Ovládanie klimatizácie vpredu
7
Blokovanie stĺpika riadenia
8
Display infotainment systému
9
Sada ukazovateľov
10
Jednotka infotainment
11
Spínač svetla
12
Elektronika stĺpika riadenia
13
–
14
Systém infotainment
15
–
16
Vyhrievanie volantu
Audi S4 – schéma poistiek – batožinový priestor
Číslo
Popis
1
–
2
Rozmrazovanie predného skla
3
Rozmrazovanie predného skla
4
–
5
Kontrola odpruženia
6
Automatická prevodovka
7
Rozmrazovanie zadného skla
8
Vyhrievanie zadných sedadiel
9
Zadné svetlá
10
Napínač bezpečnostného pásu vľavo
11
Centrálne zamykanie
12
Elektrické krytie batožinového priestoru
Číslo
Popis
Nie je pridelené
Číslo
Popis
1
–
2
Telefón
3
Bedrová opora
4
Bočný asistent Audi
5
–
6
–
7
–
8
Inteligentný modul (nádrž)
9
–
10
–
11
Baterka 12 V.
12
Homelink
13
Kamera na cúvanie, periférne kamery
14
Zadné svetlá vpravo
15
–
16
Napínač bezpečnostného pásu vpravo
Číslo
Elektrické zariadenia
1
–
2
Audio zosilňovač
3
Ohrievanie AdBlue
4
–
5
Ťažné zariadenie (pravé svetlo)
6
–
7
Ťažné zariadenie
8
Ťažné zariadenie (ľavé svetlo)
9
Ťažné zariadenie (zásuvka)
10
Športový diferenciál
11
Ad Blue
Audi S4, vyrábané v rokoch 2008 až 2018, je športová verzia populárneho modelu Audi A4. Tento model je známy svojím výkonným motorom a športovým dizajnom, ktorý kombinuje eleganciu s dynamikou. Audi S4 z tohto obdobia je vybavené motorom V6 s objemom 3.0 litra, ktorý je preplňovaný kompresorom a ponúka výkon približne 333 koní. Vozidlo je vybavené pohonom všetkých štyroch kolies Quattro, čo zaručuje vynikajúcu trakciu a stabilitu na ceste. Interiér Audi S4 je luxusný a ponúka množstvo moderných technológií, ktoré zvyšujú komfort a bezpečnosť jazdy.
Táto stránka zobrazuje schému poistkovej skrinky pre Audi S4, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli sú pod kapotou a v interiéri vozidla, zvyčajne na strane vodiča. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré sú nimi chránené. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje ochranu elektrických obvodov a správne fungovanie všetkých elektronických komponentov vozidla.
