Audi Q7 4L (2005-2015) – poistková skrinka

Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Audi Q7 4L (2005–2015), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Audi Q7 (2005-2015) – schéma poistky

Rok výroby: 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi Q7 (2005-2015) je poistka 8 v rozvádzači poistiek na prístrojovej doske (ľavá strana).

Poloha

Audi Q7 – schéma poistky – poloha
  1. Na pravej strane prístrojovej dosky
  2. Modely s volantom naľavo:  v strede prístrojovej dosky /  Modely  s volantom na pravo: v priestore pre nohy vodiča

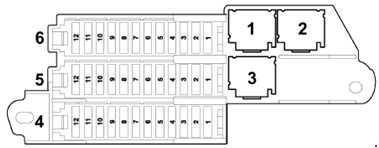

  3. Na pravej strane batožinového priestoru
  4. Pod sedadlom vodiča
  5. Na ľavej strane prístrojovej dosky
  6. Na ľavej strane v expanznej komore.
  7. Na ľavej zadnej strane motorového priestoru

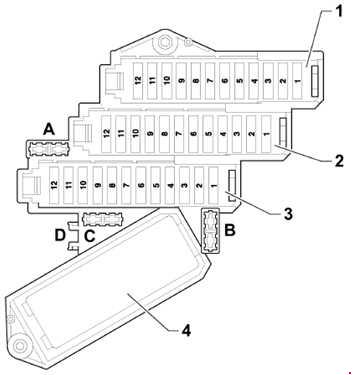

Priradenie poistiek v rozvádzači poistiek, ľavá prístrojová doska

Priradenie poistiek v rozvádzači poistiek, ľavá prístrojová doska

Audi Q7 – schéma poistky – prístrojová doska (ľavá strana)
Číslo
 Amperáž [A] Popis
A – Nepoužíva sa
B 10 Od júna 2009:

Hlavná poistka pre voliteľné vybavenie -S245-
C – Nepoužíva sa
D – Nepoužíva sa
Poistková skrinka 1
1 5
Do júna 2010:
Nepoužíva sa;
Od júna 2010:
Stabilizátor napätia -J532-.
2 5 Do júna 2010:

Nepoužíva sa;

Od júna 2010:
Relé pre automatické vnútorné zrkadlo proti oslneniu -J910-.
3 7,5 Do júna 2010:

Nepoužíva sa;

Od júna 2010:
Jednotka riadenia informačnej elektroniky 1 -J794-.
4 5 Do mája 2010:

Jednotka riadenia monitorovania tlaku v pneumatikách -J502-;
5 20 Jednotka riadenia pomocného vykurovania -J364-
6 10 LHD:

Spínač nastavenia bedrovej opierky vodiča -E176-
6 10 RHD:

Spínač nastavenia bedrovej opierky predného sedadla pasažiera -E177-
7 35 LHD:

Kontrolér dverí vodiča -J386-

Motor regulátora okna na strane vodiča -V147-

Kontrolér zadných ľavých dverí -J388-

Motor regulátora zadného ľavého okna -V26-
7 35 RHD:

Kontrolér predných dverí pasažiera -J387-

Motor regulátora zadného pravého okna -V27-

Motor regulátora predného okna pasažiera -V148-
8 15 LHD:

Kontrolér dverí vodiča -J386-;

Kontrolér zadných ľavých dverí -J388-

(do mája 2008).
8 15 RHD:

Kontrolér predných dverí pasažiera -J387-

Kontrolér zadných pravých dverí -J389-
9 5
Do mája 2008:
Jednotka riadenia správy energie -J644-
Od júna 2010:
Jednotka riadenia monitorovania tlaku v pneumatikách -J502-
10 30 LHD:

Jednotka riadenia prístupu a štartovania -J518-

Spínač autorizácie prístupu a štartovania -E415-
10 5 RHD:

Multimediálny prehrávač poloha 1 -R118- (do júna 2009)

Multimediálny prehrávač poloha 2 -R119-

(do júna 2009)

CD menič -R41-
(do mája 2010)
DVD prehrávač -R7-
(do mája 2010)

MiniDisc prehrávač -R153-

(do júna 2009)

Videorekordér a DVD prehrávač -R129-

(do júna 2009)

Pripojenie externých audio zdrojov -R199-

(do júna 2009)
11 10 LHD:

Jednotka riadenia elektroniky stĺpika riadenia -J527-
11 10 RHD:

Jednotka riadenia zadná a displej Climatronic -E265-

Jednotka riadenia ventilátora čerstvého vzduchu -J391-
12 5 LHD:

Senzor vnútorného monitorovania -G273-

Klaksón -H12-
12 5 RHD:

centrálna riadiaca jednotka systému pohodlia -J393-
Poistková skrinka 2
1 – Nepoužíva sa
2 – Nepoužíva sa
3 15
Do júna 2009:
nepoužíva sa;
Od júna 2009:
Kontrolér ventilácie predného ľavého sedadla -J800-.
4 30 Kontrolér motora stierača -J400-;

Motor stierača čelného skla -V-.
5 5 Senzor svetla / dažďa -G397-
6 25 Relé s dvojitým tónom -J4-;

Klaksón s vysokým tónom -H2-;

Klaksón s nízkym tónom -H7-.
7 30 LHD:

Jednotka riadenia napájania na palube -J519-
7 25 RHD; od júna 2010:

Zásuvka 12 V 3 -U19-;

Zásuvka 12 V 4 -U20-.
8 25 LHD:

jednotka riadenia napájania na palube -J519-
8 20 RHD:

Zapaľovač cigariet -U1-
9 25 LHD:

Jednotka riadenia napájania na palube -J519-
9 25 RHD:

Zásuvka 12 V -U5-;

Zásuvka 12 V 2 -U18-.
10 10 LHD:

Jednotka riadenia v paneli prístrojov -J285-

(do mája 2010);

Diagnostické rozhranie dátovej zbernice -J533-;

Displej v paneli prístrojov -Y24-

(do mája 2010).
10 10 RHD:

Kontrolér Climatronic -J255-;

Kontrolér ventilátora čerstvého vzduchu -J126-.
11 30 Relé systému stieračov svetlometov -J39-
12 10 Konektor s 16 pinmi -T16-;

Diagnostický konektor
Držiak poistiek 3
1 10 Ľavý svetlomet
2 5 Jednotka riadenia pre adaptívny tempomat -J428-
Ohrievač senzora pre adaptívny tempomat -Z47-
3 5 Displej na priamy pohľad -J145-

Tlačidlo jednotky displeja -E506-

Ventil relé -J541- ktorý prerušuje chladiaci prostriedok 2)

Ohrievač chladiaceho prostriedku ventilom na uzatváranie -N279- 2)
4 10 Upozornenie na opustenie jazdného pruhu

Jednotka riadenia upozornenia

na opustenie jazdného pruhu -J759-;

Ohrievanie čelného skla pre

upozornenie na opustenie jazdného pruhu -Z67-;
5 10
5 1)		 LHD:

Jednotka riadenia systému signalizácie -J616-;

Jednotka riadenia pre špeciálne signály -E507-;

Od novembra 2007:

Príprava na multimédiá (9WM).
5 5 RHD; od novembra 2007:

Príprava na multimédiá (9WM)
6 5 LHD:

Jednotka riadenia elektroniky stĺpika riadenia -J527-;

Jednotka riadenia autorizácie vstupu a štartovania -J518-;

Spínač svetiel -E1-;

Jednotka riadenia centrálneho systému komfortu -J393-;

Jednotka riadenia detektora prívesu -J345-;

Jednotka riadenia

monitorovania tlaku v pneumatikách -J502- (7K6)

(od júna 2008).
6 5 RHD:

Ohrievanie ľavého zadného sedadla -Z10-;
Ohrievanie operadla ľavého zadného sedadla -Z11-;
Ohrievanie pravého zadného sedadla -Z12-;
Ohrievanie operadla pravého zadného sedadla -Z13-;
7 5 Vysielač úrovne a teploty oleja -G266-
8 5 Konektor s 16 pinmi -T16-;

Diagnostický konektor.
9 5 Automatické vnútorné zrkadlo proti oslneniu -Y7-
10 5 Jednotka riadenia fungovania garážových dverí -J530-;

Jednotka riadenia fungovania garážových dverí -E284-;
11 5 Diagnostické rozhranie dátovej zbernice -J533-
12 5 Regulátor uhla pravého svetlometu -E102-;

Motor riadenia uhla ľavého svetlometu -V48-;

Motor riadenia uhla pravého svetlometu -V49-.
12 5 Senzor kvality vzduchu -G238-;

Jednotka riadenia zadná a displej;

Climatronic -E265-;

Jednotka riadenia Climatronic -J255-.
1) Od novembra 2007

2) Iba pre modely s dieselovým motorom s 6 valcami generácie 2

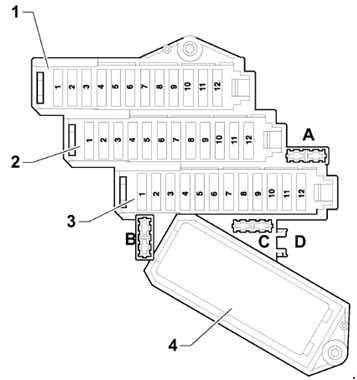

Priradenie poistiek v poistkovej skrinke, prístrojová doska vpravo

Priradenie poistiek v poistkovej skrinke, prístrojová doska vpravo

Audi Q7 – schéma poistky – prístrojová doska (pravá strana)
Číslo
 Amperáž [A] Popis
A 5 Poistka pre riadiacu jednotku zvukov materiálov -S348-
B 5 Od júna 2008:

Poistka chladiča -S340-
C – Nepoužíva sa
D – Nepoužíva sa
Držiak poistiek 1
1 20 Vyhrievanie sedadla na zadnom sedadle vľavo -Z10-
Vyhrievanie operadla zadného sedadla vľavo -Z11-
Vyhrievanie sedadla na zadnom sedadle vpravo -Z12-
Vyhrievanie operadla zadného sedadla vpravo -Z13-
2 10 Do mája 2010:

Riadiaca jednotka automatickej

prevodovky -J217- (0AT)
2 5 Do mája 2010:

Ovládač automatickej prevodovky -J217-
Od júna 2010:

Zosilňovač antény pre mobilný telefón -R86-
Riadiaca jednotka pre čítačku čipových kariet -J676-
Podpora pre telefón -R126-
3 30 Vyhrievanie sedadla vpredu vľavo -Z45-
Vyhrievanie sedadla vpredu vpravo -Z46-
3 15 RHD; od júna 2009:

Ovládač ventilácie sedadla vpredu vpravo -J799-
4 20 Riadiaca jednotka ABS -J104-
5 15 LHD:

Ovládač predných dverí pre cestujúcich -J387-

Ovládač zadných dverí vpravo -J389-

(do mája 2008)
5 15 RHD:

Ovládač dverí vodiča -J386-

Ovládač zadných dverí vľavo -J388-
6 25 LHD:

Zásuvka 12 V 3 -U19-
Zásuvka 12 V 4 -U20-
6 25 RHD; do mája 2010:

zásuvka 12 V 3 -U19-
zásuvka 12 V 4 -U20-
6 30 RHD; od júna 2010:

Riadiaca jednotka napájania na palube -J519-
7 10
LHD:
Spínač nastavenia bedrovej opierky
sedadla vpredu pre cestujúcich -E177-
RHD:
Spínač nastavenia bedrovej opierky vodiča -E176-
8 20 LHD:

zapaľovač cigariet -U1-
8 25 RHD:

riadiaca jednotka napájania na palube -J519-
9 25 LHD:

Zásuvka 12 V -U5-;

Zásuvka 12 V 2 -U18-
9 25 RHD:

Riadiaca jednotka napájania na palube -J519-
10 10 LHD:

Ovládač Climatronic -J255-;

Ovládač ventilátora čerstvého vzduchu -J126-.
10 10
RHD:
Do júna 2010:
Riadiaca jednotka v paneli prístrojov -J285-

Od júna 2010:

Diagnostické rozhranie pre dátovú zbernicu -J533-
11 5 Do mája 2008:

Spínač brzdových svetiel -F-;

Spínač brzdového pedála -F47-;

Riadiaca jednotka ABS -J104-.
11 15 Od júna 2010:

Chladnička -J698-
12 15 Riadiaca jednotka napájania na palube 2 -J520-
Držiak poistiek 2
1 10 Svetlomet vpravo
2 5 Riadiaca jednotka adaptívneho odpruženia -J197-
3 5 Príprava pre mobilný telefón (9ZD)
4 5 Riadiaca jednotka pre asistenciu

pri zmene jazdného pruhu -J769-

Riadiaca jednotka pre asistenciu

pri zmene jazdného pruhu 2 -J770-
5 5 Relé na zníženie svetiel brzdenia -J508-
Spínač pedála spojky -F36-
6 5 Riadiaca jednotka automatickej

prevodovky -J217-
6 20 Riadiaca jednotka automatickej

prevodovky -J217- (09D)
7 5 Riadiaca jednotka ABS -J104-
8 5 Multifunkčný spínač -F125- Spínač
Tiptronic -F189-
Riadiaca jednotka senzorov páky ovládania -J587-
9 5
Riadiaca jednotka pre asistenciu pri parkovaní -J446-
Riadiaca jednotka pre hornú kameru -J928-
(LHD; od júna 2012)
10 5
LHD:
 Riadiaca jednotka airbagu -J234-
RHD:
Diagnostické rozhranie dátového busu -J533-
11 5 LHD:

Spínač vyhrievaného zadného sedadla vľavo s regulátorom -E128-

Spínač vyhrievaného zadného sedadla vpravo s regulátorom -E129-
11 5 RHD:

Riadiaca jednotka elektroniky

volantu -J527-;

Riadiaca jednotka autorizácie

na vstup a štartovanie -J518-;

Spínač svetla -E1-;

Centrálny riadič komfortného systému -J393-;

Riadiaca jednotka detektora prívesu -J345-.
12 5 LHD:

Senzor kvality vzduchu -G238-;

Riadiaca jednotka zadná a displej Climatronic -E265-;

Riadiaca jednotka Climatronic -J255-.
12 5 RHD:

Regulátor uhla pravého svetlometu -E102-;

Motor regulátora uhla ľavého svetlometu -V48-;

Motor regulátora uhla pravého svetlometu -V49-.
Poistková skrinka 3
1 15 Do mája 2007:

Motor stierača zadného skla -V12-

Od júna 2008:

Chladiaca schránka -J698-
1 10 Od júna 2010:

Riadiaca jednotka v paneli prístrojov -J285-
2 5 Do júna 2010:

Vyhrievací element výduchu stierača -Z20-;

Vyhrievací element pravého prúdenia stierača -Z21-;
Od júna 2010:
Riadiaca jednotka systému kamier na cúvanie -J772-.
3 30 Do mája 2010:

Riadiaca jednotka napájania na palube -J519-
3 5 Od júna 2010:

DVD prehrávač -R7-;

CD menič -R41-.
4 5 Od júna 2009:

Displej predného informačného displeja a

riadiaca jednotka prevádzkovej jednotky -J685-.
5 5
Do júna 2009:
Vysielač a prijímač telefónu -R36-;
Do mája 2010:
Držiak na telefón -R126-;
Riadiaca jednotka pre čítačku čipových kariet -J676.
5
10
15
 Od júna 2010:

Riadiaca jednotka automatickej prevodovky -J217-
6 15 Do júna 2009:

Riadiaca jednotka predného informačného displeja

a riadiaca jednotka -J523-;

Zosilňovač antény -R24-.
 6 7.5
Do júna 2009:
Riadiaca jednotka predného informačného displeja
a riadiaca jednotka -J523-;
Do mája 2010:
Riadiaca jednotka informačnej elektroniky 1 -J794-.
6 30 Od júna 2010:

Relé hydraulickej pumpy prevodovky -J510-

(iba pre modely so systémom štart / stop)

Dodatočná riadiaca jednotka hydraulickej pumpy -J922-

(iba pre modely so systémom štart / stop)
7 20 Riadiaca jednotka posuvného

strešného okna -J245-
8 20 Kontrolór zadného strešného okna -J392-
9 20 Kontrolór žalúzie strešného okna -J394-
10 5 LHD:

Multimediálny prehrávač poloha 1 -R118-

(do mája 2009)
Multimediálny prehrávač poloha 2 -R119-

(do mája 2009)
DVD prehrávač -R7-

(do mája 2010)
CD menič -R41-

(do mája 2010)
MiniDisc prehrávač -R153-

(do mája 2009)
Videorekordér a DVD prehrávač -R129-

(do mája 2009)
Pripojenie externých audio zdrojov -R199-

(od novembra 2006 do mája 2009)
10 30 RHD:

Riadiaca jednotka vstupu a štartovania -J518-;

Spínač autorizácie na vstup a štartovanie -E415-
11 35 LHD:

Motor regulátora okna na strane cestujúceho -V148-

Motor regulátora zadného okna vpravo -V27-
11 35 RHD:

Kontrolór dverí vodiča -J386-;

Motor regulátora bočného okna vodiča -V147-;

Kontrolór zadných dverí vľavo -J388-;

Motor regulátora zadného okna vľavo -V26-.
12 10 LHD:

Riadiaca jednotka zadná a displej Climatronic -E265-;

Riadiaca jednotka ventilátora čerstvého vzduchu -J391-.
12 10 RHD:

Riadiaca jednotka elektroniky volantu -J527-

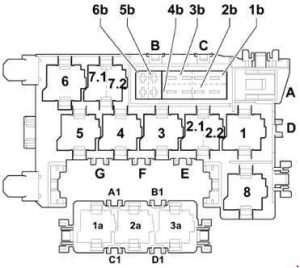

Centrálny prístrojový panel relé a poistková skrinka

Centrálny prístrojový panel relé a poistková skrinka

Audi Q7 – schéma poistky – centrálny prístrojový panel relé a poistková skrinka
Číslo
 Amperáž [A] Popis
A – Nepoužíva sa
B 30 Riadiaca jednotka detektora prívesu -J345-

(len USA);

Amplifikátor brzdy (len USA).
C 30 Riadiaca jednotka na nastavenie sedadla a

nastavenie stĺpika riadenia

s funkciou pamäte -J136-;

Riadiaca jednotka na nastavenie sedadla pasažiera

vpredu s funkciou pamäte -J521-.
D – Nepoužíva sa
E – Nepoužíva sa
F – Nepoužíva sa
1b 40 Ventilátor čerstvého vzduchu -V2-
2b 40 Riadiaca jednotka ABS -J104-
3b 40 Ventilátor čerstvého vzduchu vzadu -V80-
4b 40 Vyhrievanie zadného skla -Z1-
5b 15 Od júna 2007:

Motor stierača zadného skla -V12-.
6b 5 Od júna 2007:

Vyhrievací prvok

výduchu stierača -Z20-;

Vyhrievací prvok

výduchu stierača -Z21-.
A1 – Nepoužíva sa
B1 – Nepoužíva sa
C1 – Nepoužíva sa
D1 – Nie je použité
Relé
1 Relé adaptívneho kompresora odpruženia -J403-
2.1 Relé napätia napájania terminálu 75x -J694-
2.2 Relé s dvojitým tónom -J4-
3 Relé systému stieračov svetlometov -J39-
4 Relé tlmenia svetla brzdového svetla -J508-
5 Nie je použité
6 Relé vyhrievaného zadného skla -J9-
7.1 V6 TDI / FSI, V8 MPI / FSI, V12 TDI:

Relé nepretržitej cirkulácie chladiacej kvapaliny -J151-

(V6 FSI od júna 2009)
7.1 Od júna 2010:

Relé uzatváracej ventilu chladiacej kvapaliny -J541-

(len pre modely s dieselovým motorom so 6 valcami, generácia 2)
7.2 Od júna 2010:

Relé automatického vnútorného spätného zrkadla proti oslneniu -J910-;

(len modely s automatickou prevodovkou na 8 stupňov).
8 Relé hydraulickej pumpy prevodovky -J510-
1a Nie je použité
2a Nie je použité
3a Nie je použité

Priradenie poistiek v poistkovej skrinke v batožinovom priestore na pravej strane

Priradenie poistiek v poistkovej skrinke v batožinovom priestore na pravej strane

Audi Q7 – schéma poistiek – batožinový priestor (pravá strana)
Číslo
 Amperáž [A] Popis
Poistková skrinka 6
1 15
Do mája 2010:
Riadiaca jednotka systému signalizácie -J616-;
Od júna 2010:
Riadiaca jednotka multimediálneho systému -J650-
2 30 Riadiaca jednotka pre systém

dávkovania reduktora -J880-.
3 15 Do mája 2010:

Adaptívna riadiaca jednotka odpruženia -J197-
3 5 Od júna 2012:

Spínač krytu nádrže reduktora -F502-
4 5 Do mája 2010:

Riadiaca jednotka systému kamery cúvania -J772-

Kamera cúvania -R189-
5 5 Riadiaca jednotka pre asistenciu pri parkovaní -J446-
6 15 Centrálny riadiaci systém komfortu 2 -J773-
7 15 Centrálny riadiaci systém komfortu 2 -J773-
8 5 Prijímač diaľkového ovládania

pre prídavný ohrievač -R64-
9 20 Zásuvka 12 V 5 -U26-
10 20 Centrálny riadiaci systém komfortu -J393-
11 15 Prijímač antény pre systém

otvorenia vozidla bez kľúča -J723-
12 30 Centrálny riadiaci systém komfortu -J393-
Poistková skrinka 5
1 15 Riadiaca jednotka systému signalizácie -J616-
2 5 Riadiaca jednotka špeciálnych signálov -E507-
3 15 Bidirekčný rádiový relé -J84-
Bidirekčný rádiový relé -R8-
4 15 Bidirekčný rádiový relé -J84-
Bidirekčný rádiový relé -R8-
5 5 Rádio -R-
5 15 Od júna 2010:

Riadiaca jednotka systému signalizácie -J616-
6 5 Do júna 2009:

TV tuner -R78-
7 5 Do júna 2009:

Navigačný systém s riadiacou jednotkou CD prehrávača -J401-
8 30 Do júna 2009:

Riadiaca jednotka digitálneho audio balíka -J525-
9 5 Do júna 2009:

Digitálne rádio -R147-
10 30 Do júna 2009:

Riadiaca jednotka digitálneho audio balíka 2 -J787-
11 5 Do júna 2009:

Riadiaca jednotka systému kamier na cúvanie -J772-

Do júna 2009:

Kamera na cúvanie -R189-
12 – Nepoužíva sa
Poistková skrinka 4
1 5 Od júna 2009 do mája 2010:

Rádio -R-
1
7,5
30
 Od júna 2010:

Riadiaca jednotka digitálneho audio balíka -J525-
2  5 Od júna 2009:

TV tuner -R78-

Od júna 2011:

Digitálny televízny tuner -R171-
3 30 Od júna 2009:

Riadiaca jednotka digitálneho audio balíka -J525-
4 30 Od júna 2009:

Riadiaca jednotka digitálneho

audio balíka 2 -J787-
5 15 Zábava na zadných sedadlách (9WP, 9WK)

(od novembra 2007 do mája 2010)

Riadiaca jednotka multimediálneho systému -J650-
(do mája 2010)
Riadiaca jednotka adaptívneho odpruženia -J197-
(od júna 2010)
6 20 Riadiaca jednotka centrálneho systému komfortu -J393-
7 30 Riadič zadného dverí -J605- ;

Motor v riadiči zadného dverí -V375-.
8 30 Riadič zadného dverí 2 -J756-;

Motor v riadiči zadného dverí 2 -V376-.
9 15 Riadiaca jednotka detektora prívesu -J345-
10 15
20 1)		 Riadiaca jednotka detektora prívesu -J345-
11 15
20 1)		 Riadiaca jednotka detektora prívesu -J345-
12 30
25 1)		 Riadiaca jednotka detektora prívesu -J345-
Motor s guľovou hlavou na pántoch -V317-
Relé
1 Nepoužíva sa
2 Nepoužíva sa
3 Od novembra 2007:

Konektor s 6 pinmi -T6am-,

Zábava na zadných sedadlách
1) Modely bez ťažného zariadenia na príves
2) Modely s
ťažným zariadením na príves 3) Pre kód motora CCFA
4) Pre kód motora CCMA, CATA do mája 2010
5) Pre kód motora CCGA
6) Pre kód motora BTR
7) Pre kód motora BUN, BUG
8) Pre kódy motora CASA, CASB
9) Pre kódy motora CJGA, CJMA, CJGC, CJGD, CRCA, CNRA
10) Pre kód motora CCFC
11) Pre kódy motora CCMA, CATA od júna 2010
12) Od júna 2010
13) Pre motory s kódmi CLZB, CNRB
14) Modely bez senzora častíc
15) Od júna 2012

Pripojenie kabeláže 2 terminál 30 -TV22- / zásuvka na štartovanie slave -U6-

Audi Q7 – schéma poistky – terminál 30, pripojenie 2 -TV22- / zásuvka na štartovanie slave -U6

O Audi Q7 4L (2005-2015)

Audi Q7 4L, vyrábané v rokoch 2005 až 2015, je luxusné SUV, ktoré ponúka kombináciu pohodlia, výkonu a pokročilých technológií. Tento model je známy svojím robustným dizajnom a priestranným interiérom, ktorý poskytuje dostatok miesta pre pasažierov aj batožinu. Audi Q7 4L je vybavené rôznymi motorizáciami, vrátane benzínových a naftových motorov s rôznymi výkonmi, ktoré zabezpečujú dynamickú jazdu a efektívnu spotrebu paliva. Medzi najčastejšie motory patrí 3.0 TDI a 4.2 FSI, ktoré sú známe svojou spoľahlivosťou a výkonom. Tento model je tiež vybavený pokročilými bezpečnostnými funkciami a modernými technológiami, ktoré zvyšujú komfort a bezpečnosť jazdy.

Schéma poistkovej skrinky Audi Q7 4L

Táto stránka zobrazuje schému poistkovej skrinky pre Audi Q7 4L, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sa poistková skrinka nachádza na viacerých miestach, vrátane priestoru pod kapotou a v interiéri vozidla, zvyčajne na strane vodiča. Schémy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správne ju udržiavať.

Post correlati:

  1. Audi A3 8P (2003-2013) – poistková skrinka
  2. Audi TT 8J (2006-2014) – poistková skrinka
  3. Audi Q3 (2011-2018) – poistková skrinka
  4. Audi V8 D11 (1988-1994) – poistková skrinka
  5. Audi S5 Cabriolet (2010-2017) – poistková skrinka
  6. Audi A4 B8 (2007-2015) – batérie
  7. Audi A3 8P (2004-2013) – batérie
  8. Zrušenie kontroly servisu v Audi A4 B6 (2000-2006)
Leggere  Audi V8 D11 (1988-1994) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
