Audi S5 Cabriolet (2010-2017) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Audi S5 Cabriolet (2010–2017), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Audi S5 Cabriolet (2010-2011) – schéma poistiek

Rok výroby: 2010, 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi S5 Cabriolet (2010-2011) je poistka 4 v poistkovej skrinke – panel poistiek D (červená).

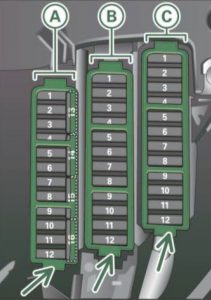

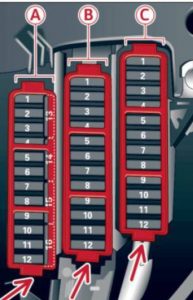

Panel prístrojov (strana vodiča)

Panel poistiek A (čierny)

Nr	Popis	Amp [A]
1	Kontrola dynamiky	5
2	–	–
3	Homelink	5
4	Asistent jazdného pruhu	10
5	Kontrola klimatizácie	5
6	Nastavenie dosahu svetlometu pravého	5
7	Nastavenie dosahu svetlometu ľavého	5
8	Modul riadenia elektrického systému vozidla 1	5
9	Adaptívny tempomat	5
10	Posunutie brány	5
11	Trysky kvapaliny stierača vykurovania	5
12	Kontrola klimatizácie	5
13	Príprava pre mobilný telefón	5
14	Airbag	5
15	Terminál 15	25
16	Motor terminálu 15	40

Poisťková skrinka B (hnedá)

Č.	Popis	Amp [A]
1	Štítok spätného zrkadla vnútorného s funkciou automatického zatemnenia	5
2	–	–
3	Čerpadlo paliva benzín	25
4	Čerpadlo vody pomocné 3,2 l FSI	5
5	Kúrenie sedadla ľavého s a bez vykurovania sedadla	15
		30
6	Program elektronickej stabilizácie	10
7	Klakson	25
8	Motor regulátora okna dverí na ľavej strane	30
9	Motor stierača	30
10	Program elektronickej stabilizácie	25
11	Modul riadenia dverí na strane vodiča	15
12	Senzor dažďa a svetla	5

Poisťková skrinka (červená)

Nr	Popis	Amp [A]
1	–	–
2	–	–
3	Podpora bedrovej oblasti	10
4	Dynamická kontrola	35
5	–	–
6	Modul riadenia elektrického systému vozidla 1	35
7	Modul riadenia elektrického systému vozidla 1	20
8	Modul riadenia elektrického systému vozidla 1	30
9	Motor regulátora zadného okna vľavo	7,5
10	Modul riadenia elektrického systému vozidla 1	30
11	Motor regulátora zadného okna vpravo	7,5
12	Elektronika pohodlia	5

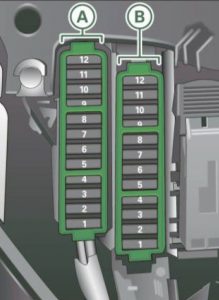

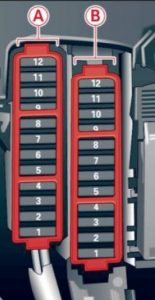

Prístrojová doska (pravá strana)

Držiak poistiek (čierny)

Č.	Popis	Amp [A]
1	–	–
2	–	–
3	–	–
4	–	–
5	Modul spínača stĺpika riadenia	5
6	Program elektronickej stabilizácie	5
7	Diagnostický konektor terminál 15	5
8	Port (diagnostické rozhranie Databus)	5
9	–	–
10	–	–
11	–	–
12	–	–

Poistková skrinka (hnedá)

Č.	Popis	Amp [A]
1	Čítačka CD / DVD	5
2	Modul spínača výberu trakcie Audi	5
3	MMI / Rádio	5
		20
4	Sada ukazovateľov	5
5	Gateway (modul riadenia sady ukazovateľov)	5
6	Blokovanie zapaľovania	5
7	Otáčavý spínač svetla	5
8	Ventilátor klimatizačného systému	40
9	Blokovanie stĺpika riadenia	5
10	Ovládanie klímy	10
11	Diagnostický konektor terminál 30	10
12	Modul spínača stĺpika riadenia	5

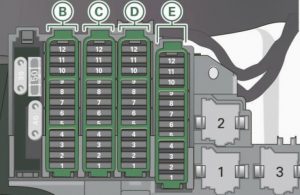

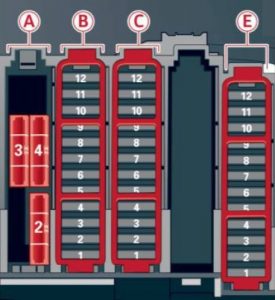

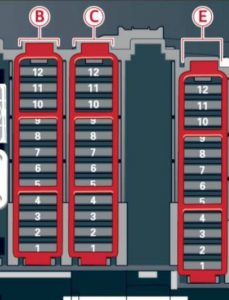

Batožinový priestor

Panel poistiek B (čierny)

Nr	Popis	Amp [A]
1	Modul riadenia horný	10
2	Modul riadenia prívesu	15
3	Modul riadenia prívesu	20
4	Modul riadenia prívesu	20
5	Brzda parkovania elektromechanická	5
6	Elektronická kontrola tlmenia	15
7	Brzda parkovania elektromechanická	30
8	Modul riadenia elektrického systému vozidla 2	30
9	Quattro Sport	35
10	Modul riadenia elektrického systému vozidla 2	30
11	Modul riadenia elektrického systému vozidla	20
12	Terminál 30	5

Poisťková skrinka C (hnedá)

Číslo	Popis	Amp [A]
1	Modul riadenia kapoty; Modul riadenia elektrického systému vozidla.	30
2	Vyhrievanie predného sedadla vpravo	15
3	Trať meniča DCDC 1	40
4	Trať meniča DCDC 2	40
5	–	–
6	Vyhrievanie hornej pravej časti kabíny	30
7	Elektromechanická parkovacia brzda	30
8	Vyhrievanie zadných sedadiel	30
9	Modul konfigurácie bočných dverí pre cestujúcich	30
10	Vyhrievanie hornej ľavej časti kabíny	30
11	Modul riadenia bočných dverí pre cestujúcich	15
12	–	–

Pannello poistiek D (červená)

Nr	Popis	Amp [A]
1	Výstup centrálnej konzoly zadnej	15
2	Výstup centrálnej konzoly prednej	15
3	Výstup batožinového priestoru	15
4	Zapaľovač cigariet	15
5	V6 FSI	5
6	Napájanie pre zadné sedadlá	5
7	Systém parkovania	7,5
8	–	–
9	Spínač parkovacej brzdy elektromechanickej	5
10	Bočný asistent Audi	5
11	Vyhrievanie zadných sedadiel	5
12	Terminál 15 modulov riadenia	5

Pannello poistiek E (čierna)

Č.	Popis	Amp [A]
1	–	–
2	–	–
3	Zosilňovač DSP, rádio	30
		20
4	MMI	7,5
5	Príprava rádia, navigácia, mobilný telefón.	7,5
6	Zadná kamera	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	–	–

O Audi S5 Cabriolet (2010-2017)

Audi S5 Cabriolet, vyrábaný v rokoch 2010 až 2017, je elegantný a výkonný kabriolet, ktorý kombinuje športový charakter s luxusným dizajnom. Tento model je vybavený motorom V6 s objemom 3.0 litra, ktorý poskytuje pôsobivý výkon a dynamickú jazdu. S5 Cabriolet ponúka aj pohon všetkých štyroch kolies quattro, čo zaručuje vynikajúcu trakciu a stabilitu na ceste. Interiér vozidla je vybavený kvalitnými materiálmi a modernými technológiami, ktoré zvyšujú komfort a bezpečnosť cestujúcich. Tento model je ideálny pre tých, ktorí hľadajú kombináciu športového výkonu a otvoreného pocitu z jazdy.

Schéma poistkovej skrinky Audi S5 Cabriolet

Táto stránka zobrazuje schému poistkovej skrinky pre Audi S5 Cabriolet, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pre cestujúcich, pod prístrojovou doskou, a ďalšia môže byť umiestnená v motorovom priestore. Diagramy na tejto stránke ukazujú čísla poistiek, ich amperáž a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou amperážou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre správne fungovanie elektrických komponentov vo vozidle.
