Audi A4 B7 (2004-2009) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Audi A4 B7 (2004–2009), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Audi A4 B7 (8E, 8H) (2004-2008) – schéma poistky

Rok výroby: 2004, 2005, 2006, 2007, 2008, 2009.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi A4 B7 (2004-2009) je poistka 33 v poistkovej skrinke v priestore pre cestujúcich.

Poistková skrinka v priestore pre cestujúcich

Poloha poistkovej skrinky: audi a4 b7 poistky popis.

Poistky audi a4 b7 sa nachádzajú v skrinke naľavo od prístrojovej dosky:

Aby si sa k nim dostal, je potrebné otvoriť ľavé bočné dvere a odstrániť bočný panel prístrojovej dosky jeho stlačením.

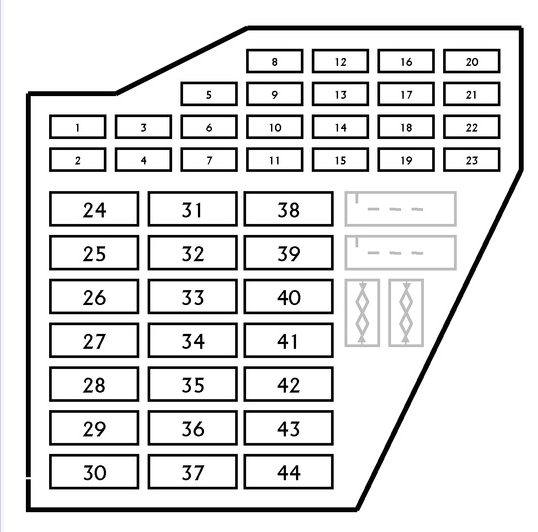

Schéma poistkovej skrinky

Nr	Ampere [A]	Popis
Nr	Ampere [A]	Popis
1	10 A	Ovládanie klimatizácie; Klimatronic.
2	5A	Svetlá pre nohy
3	5A	Vyhrievané trysky stierača
4	5A	Riadiaca jednotka ventilátora chladenia
5	10 A	Zadná roleta; Multifunkčný spínač; Senzor hladiny oleja; Senzor teploty oleja; Navigačný systém; Ovládanie parkovacej asistencie.
6	5A	Senzor kvality vzduchu; Klimatronic; Vyhrievané predné sedadlá; Senzor vysokého tlaku klimatizácie; Tlačidlo TCS/ESP,
7	10 A	Spínač kontroly trakcie; Spínač spojky; Kontrola ABS; Spínač brzdového pedála.
8	5A	Telefón; Telefónny zosilňovač.
9	15A	Relé servo brzdy
10	5A	Kontrola uhla svetlometov
11	5A	Riadiaca jednotka airbagu; Kontrolka airbagu.
12	10 A	Diagnostický konektor
13	10 A	Riadiaca jednotka, elektronika stĺpika riadenia
14	10 A	Spínač brzdového svetla
15	10 A	Riadiaca jednotka s displejom na prístrojovej doske; Navigačný systém; CD prehrávač.
16	5A	Otvárač garáže
17	10 A	Senzor dažďa; Systém denného svietenia; Ovládanie parkovacej asistencie.
18	5A
19	15A	Hmlové svetlá
20	Nepoužíva sa
21	Nepoužíva sa

Nr	Ampere [A]	Popis
22	15A	Kontrola predných dverí vľavo; Kontrola predných dverí vpravo.
23	15A	Kontrola zadných dverí vľavo; Kontrola zadných dverí vpravo.
24	20A	Elektrická sústava komfortu
25	30A	Ventilátor; Klimatizácia.
26	30A	Vyhrievané zadné sklo
27	30A	Riadiaca jednotka detekcie prívesu
28	20A	Čerpadlo paliva
29	Nepoužíva sa
30	20A	Kontrola posuvnej strechy
31	15A	Spínač svetiel cúvania; Merací prístroj hmotnosti vzduchu; Kontrola automatickej prevodovky; Senzor svetla; Relé štartovacieho motora; Elektromagnet zámku ovládacej gombíky; Diagnostický konektor; Automatické zrkadlo proti oslneniu.
32	Nepoužíva sa
33	15A	Zapaľovač cigariet
34	30A	Zásuvka 12V
35	30A	Zásuvka príslušenstva
36	30A	Riadiaca jednotka napájania; Motor stierača zadného skla.
37	30A	Kontrola napájania; Čerpadlo ostrekovača svetlometov.
38	15A	Klaksón upozornenia; Elektrická sústava komfortu; Monitorovanie interiéru
39	20A	Zosilňovač zvuku rádia
40	25A	Klaksón
41		Dodatočná riadiaca jednotka kúrenia; Prijímač diaľkového ovládania.
42	30A	Riadiaca jednotka ABS
43	15A	Merací prístroj prúdu vzduchu; Riadenie motora; EGR; Hlavné relé; Riadiaca jednotka motora; Relé riadiacej jednotky motora.
44	30A	Riadiaca jednotka klímy

---

Poistková skrinka a relé №1.

Schéma poistkovej skrinky.

legenda.

Nr	Ampere [A]	Popis
A	Nie je použité
b	40A	Prídavný ohrievač
C	60A	Prídavný ohrievač
R1		Špeciálne vozidlá
R2		Relé nízkopodružného vykurovania
R3		Relé vysokoefektívneho vykurovania

---

Poistková skrinka a relé č. 2 v zóne pre cestujúcich

Schéma poistkovej skrinky

Nr	Ampere [A]	Popis
A	10 A	Zadná roleta
B1	10 A	12V zásuvka
B2	10 A	Zadná roleta
C	nepoužívané
D	30A	Regulátor okna
E1	30A	Nastavenie sedadla vodiča
E2	10 A	Nastavenie sedadla vodiča
F	30A	Regulátor okna
g	30A	Modul ťahania prívesu
R1		Relé čerpadla paliva; Dodatočné relé čerpadla paliva.
R2		Riadiaca jednotka Servotronic
R3		Relé štartovacieho motora
R4		Relé štartovacieho motora; Relé servo brzdy.
R5		Vyhrievané relé zadného skla
R6		X relé vypúšťania kontaktu
R7		Nez použité
R8		Relé klaksónu
R9		Nez použité

---

Poistková skrinka a relé č. 3 v zóne pre cestujúcich

Schéma poistkovej skrinky

Nr	Ampere [A]	Popis
A	Nepoužíva sa
B	10 A	Systém odstrašovania škodcov
C	Nepoužíva sa
D	Nepoužíva sa
E	40A	Špeciálne vozidlá
F1	10 A	Špeciálne vozidlá
F2	40A	Chladiaci ventilátor (aj 60A)
G	30A	Chladiaci ventilátor (používa sa aj 40A a 60A)
H	40A	Riadiaca jednotka ABS
R1		Nepoužíva sa
R2		Nepoužíva sa
R3		Špeciálne vozidlá
R4A		Špeciálne vozidlá
R4B		Taxi balík

---

Poistková skrinka v zóne pre cestujúcich

Schéma poistkovej skrinky

Nr	Ampere [A]	Popis
A	Nepoužíva sa
B	Nepoužíva sa
B1	Nepoužíva sa
B2	Nepoužíva sa
R1		Systém varovania; Diaľkové svetlá; Relé diaľkových svetiel.
R2		Špeciálne vozidlá; Taxi balík.
R3		Riadiaca jednotka systému varovania alebo relé sirény
R4		Riadiaca jednotka systému varovania alebo relé sirény
R5		Relé varovania; Pravá smerovka alebo relé smeroviek
R6		Relé varovania Ľavá smerovka alebo Nepoužíva sa

---

Poistková skrinka č. 2 v oblasti pre cestujúcich

Schéma poistkovej skrinky

Nr	Ampere [A]	Popis
1	10 A	Špeciálne vozidlá alebo taxi balík
2	25A	Špeciálne vozidlá alebo varovný systém
3	10 A	Špeciálne vozidlá alebo taxi balík
4		Špeciálne vozidlá
5		Špeciálne vozidlá
6		Špeciálne vozidlá
7		Špeciálne vozidlá
8		Špeciálne vozidlá
9	5A	Špeciálne vozidlá alebo rádio
10	10 A	Špeciálne vozidlá alebo zásuvka 12V

---

Poistková skrinka v motorovom priestore Audi A4 (B7)

Schéma poistkovej skrinky

Nr	Ampere [A]	Popis
A	15A	Elekronika motora
B1	Nez použité
B2	40A	Čerpadlo sekundárneho vstrekovania vzduchu
C	Nez použité
D	20A	Riadiaca jednotka motora
E	15A	Vstrekovače
F	Nez použité
G	15A	Elekronika motora
R1a		Nez použité
R1b		Nez použité
R2		Hlavné relé
R3		Relé čerpadla sekundárneho vzduchu
R4		Nez použité

Toto platí pre modely motora:

2004, 2005, 2006, 2007 a 2008 Audi A4 B7 Benzín (1.6, 1.8T, 2.0, 3.2) a Diesel (1.9 TDI, 2.5 TDI, 2.7 TDI a 3.0 TDI), S4, RS4.
