Audi A4 B6 (2000-2006) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Audi A4 B6 (2000–2006), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Audi A4 B6 (2000-2006) – schéma poistkovej skrinky
Rok výroby: 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Poistka zapaľovača cigariet (zásuvka napájania) v Audi A4 B6 (2000-2006) je poistka 33 v poistkovej skrinke.
Poistková skrinka v motorovom priestore
Typ 1
| 1 | Relé čerpadla chladiacej kvapaliny motora (V6) (ak je nainštalované) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Relé systému prenosu (Multitronic) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé sekundárneho vstrekovania vzduchu (AIR) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Modul riadenia čerpadla chladiacej kvapaliny motora (AMM/BDV) (ak je prítomný) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé spínača blokovania motora štartéra (MT) (ak je nainštalované) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | (15A) Riadenie motora, spínač BPP | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (40A) Sekundárne vstrekovanie vzduchu (AIR) (ak je prítomné) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (15A) Automatická prevodovka (AT) (6 stupňov AT/Multitronic) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistkovej skrinky
Typ 2
| 1 | Relé čerpadla na zdvih paliva |
| 2 | Relé systému prenosu (Multitronic) |
| 3 | Relé sviečky predohrevu |
| 4 | Relé riadenia motora (EC) |
| 5 | Relé spínača blokovania motora štartéra;
Relé svetiel cúvania (Multitronic). |
| F1 | (15A) Riadenie motora, spínač BPP |
| F2 | (60A/80A) Sviečky predohrevu |
| F3 | (15A) Automatická prevodovka (AT) (6 stupňov AT/Multitronic) |
| F4 | (60A) Sviečky predohrevu |
Poistková skrinka v priestore pre cestujúcich Audi A4 (B6)
Poloha poistkovej skrinky – audi a4 b6 poistky pod kapotou
Poistková skrinka Audi A4 B6 sa nachádza na ľavej strane prístrojovej dosky:
Na jej prístup je potrebné otvoriť ľavé bočné dvere a odstrániť bočný panel prístrojovej dosky jeho stlačením.
| F1 | (10A) Klimatizácia (AC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (5A) Svetlá na nohy;
Žiarovka v odkladacej schránke. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | (5A) Vyhrievané trysky stieračov čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | (5A) Modul riadenia motora ventilátora kvapaliny na chladenie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (10A) Automatická prevodovka (AT);
Senzor tlaku a teploty oleja motora; Vyhrievané zadné sedadlá; Navigačný systém; Telefón. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (5A) Klimatizácia (AC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (10A) Systém proti zablokovaniu (ABS);
Spínač BPP; Spínač CPP. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | (5A) Telefón/telematika | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | (10A) Vákuová pumpa brzdového posilňovača (ak je prítomná) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | (10A) Nastavenie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | (10A) Automatická prevodovka (AT) -2001 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | (10A) Konektor dátového rozhrania (DLC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | (10A) Modul riadenia funkcie stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | (10A) Brzdové svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | (10A) Prístrojová doska;
Navigačný systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | (5A) Otvárač garážových dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | (10A) Asistencia pri parkovaní | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | (15A) Predné hmlové svetlá;
Zadné hmlové svetlá. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | (15A) Pravý svetlomet – stretávacie svetlá, nastavenie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | (15A) Ľavý svetlomet – stretávacie svetlá, nastavenie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | (15A) Modul riadenia funkcie dverí, predné ľavé;
Modul riadenia funkcie dverí, zadné ľavé (^2001). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | (15A) Modul riadenia funkcie dverí, predné pravé;
Modul riadenia funkcie dverí, zadné pravé (^2001). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | (20A/30A) Modul riadenia multifunkčný 2 – vybavenie komfort | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | (30A) Motor ventilátora klimatizácie a kúrenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | (30A) Vyhrievané zadné sklo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | (30A) Modul riadenia prívesu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | (20A) Čerpadlo paliva;
Čerpadlo na zdvihanie paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | (20A) Riadenie motora – benzín | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | (20A) Otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | (15A) Zrkadlo spätného pohľadu proti oslneniu;
Automatická prevodovka (AT); Rozhranie dátového konektora (DLC); Riadenie motora; Svetlá cúvania. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F32 | (20A) Riadenie motora – benzín | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | (15A) Zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | (15A) Riadenie motora – benzín | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F35 | (30A) Konektor príslušenstva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | (30A) Modul riadenia multifunkčný 1;
Stierače a umývač skla predného skla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | (20A/25A) Modul riadenia multifunkčný 1;
Umývač svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | (15A/30A) Alarmový systém;
Otváranie batožinového priestoru/zadného veka; Modul riadenia multifunkčný 2 – vybavenie komfort. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F39 | (20A/30A) Audio systém;
Navigačný systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F40 | (25A) Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F41 | (30A) Pomocné kúrenie (2003^) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | (25A) Systém proti zablokovaniu (ABS);
Elektronický stabilizačný program (ESP). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | (15A) Riadenie motora – benzín | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F44 | (30A) Vyhrievané sedadlá;
Vyhrievaný volant. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka Audi A4 (B6).
| 1 | Relé čerpadla paliva – benzín | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Modul riadenia asistencie riadenia (Servotronic) (ak je prítomný) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Relé klaksónu – dvojitý zvuk | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Relé čerpadla podtlaku brzdového posilovača (ak je prítomné) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Relé obvodov pomocného zapínania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | (10A) Spínač roletky zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | (30A) Elektrický spínač okien – zadných | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (10A) Elektrické nastavenie bedrovej opierky sedadla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (30A) Elektrický spínač okien predných | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (30A) Zásuvka pre príves | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

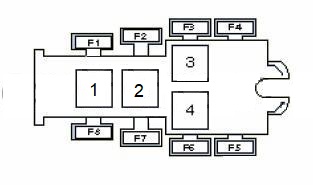

Poistková skrinka – audi a4 b6
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Modul riadenia systému alarmu taxi 3 – kit hands-free | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | Pomocné zariadenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | (50A) Systém proti zablokovaniu (ABS) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | (40A/60A) Modul riadenia motora ventilátora chladiacej kvapaliny motora 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | (10A) Záchranné vozidlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | Modul riadenia motora ventilátora chladiacej kvapaliny motora 2 (ak je prítomný) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

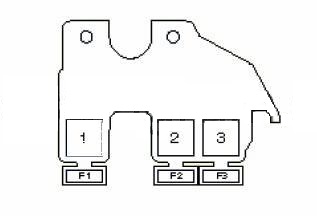

| 1 | – |
| 2 | Relé ohrievača kvapaliny chladenia motora 2 – vysoký výkon |
| 3 | Relé ohrievača kvapaliny chladenia motora 1 – nízky výkon |
| F1 | (30A) Pomocný ohrievač ^2003 |
| F2 | (40A) Ohrievač kvapaliny chladenia motora |
| F3 | (60A) Ohrievač kvapaliny chladenia motora |
O Audi A4 B6 (2000-2006)
Model Audi A4 B6, vyrábaný v rokoch 2000 až 2006, je známy svojou eleganciou a spoľahlivosťou. Tento automobil patrí do strednej triedy a ponúka širokú škálu motorových možností, vrátane benzínových a dieselových motorov. Medzi najpopulárnejšie patrí 1.8T benzínový motor s turbodúchadlom a 1.9 TDI dieselový motor, ktoré sú známe svojou efektívnosťou a výkonom. Audi A4 B6 je vybavené modernými technológiami a ponúka komfortný interiér, čo ho robí ideálnym pre dlhé cesty aj každodenné používanie.
Schéma poistkovej skrinky Audi A4 B6
Táto stránka zobrazuje schému poistkovej skrinky pre Audi A4 B6, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky v tomto modeli sú v priestore pod kapotou a v interiéri na strane vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho vozidla, preto je dôležité mať prehľad o jej konfigurácii.
