Audi A4 a S4 B9/8W (2017-2022) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Audi A4 a S4 B9/8W (2017–2022), získate informácie o polohe panelov poistiek vo vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).
Audi A4 a S4 B9/8W – schéma poistky
Rok výroby: 2017, 2018, 2019.
Poistka zapaľovača cigariet / elektrická zásuvka v Audi A4 a S4 je poistka č. 6 (čierna tabuľka poistiek C) vo vnútri poistkovej skrinky v priestore pre nohy vodiča / pasažiera.

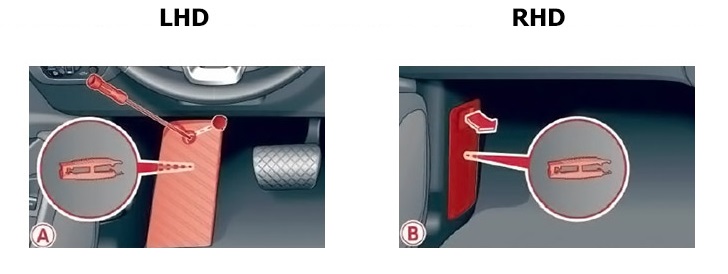

Poloha poistkovej skrinky
Priestor pre nohy vodiča / predného pasažiera
Vozy s volantom naľavo: Nachádza sa pod opierkou nôh.
Vozy s volantom napravo: za panelom pod odkladacou schránkou.

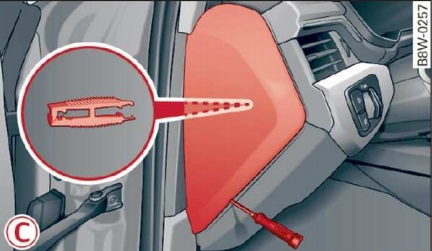

Kabína na strane vodiča

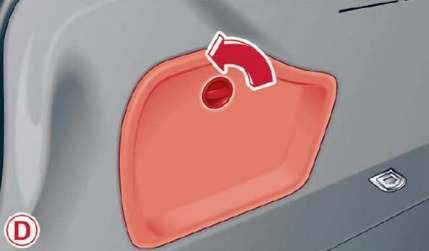

Batožinový priestor
Nachádza sa na ľavej strane batožinového priestoru za panelom obloženia.
Schémy poistkovej skrinky
2017

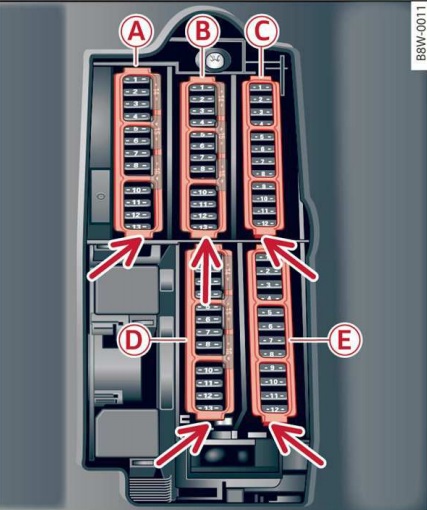

Priestor pre nohy vodiča / predného pasažiera (LHD)

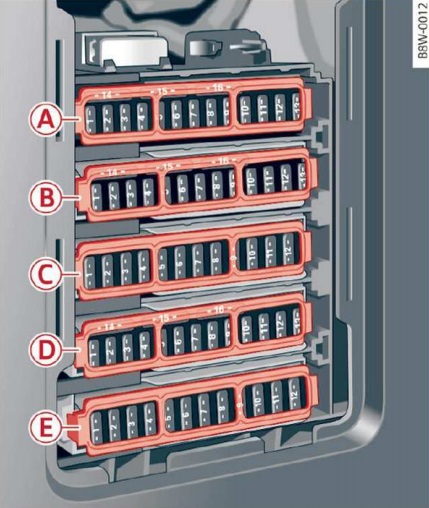

Priestor pre nohy predného pasažiera (RHD)
Priradenie poistiek v priestore pre cestujúcich (nohy) (2017)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel hnedý A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Senzor hmotnostného prúdenia vzduchu;
Nastavenie vačky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Výfukový otvor;
Palivové vstrekovače; Vstup chladiča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Vákuová pumpa;
Čerpadlo teplej vody; Senzor pevných častíc; Senzor biodieselu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Senzor svetla brzdy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ventily motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Vyhrievaný senzor kyslíka;
Senzor hmotnostného prúdenia vzduchu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Čerpadlo vody;
Čerpadlo s vysokým tlakom; Ventil na reguláciu vysokého tlaku. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Čerpadlo teplej vody | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Senzor tlaku oleja;
Senzor teploty oleja. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Senzor polohy pedálu spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Ventily motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Palivové vstrekovače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Palivové čerpadlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel červený B. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Systém alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Riadiaci modul motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Bedrová opierka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Mechanizmus výberu automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Elektromechanická parkovacia brzda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Riadiaci modul brány | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Vnútorné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Riadiaci modul airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Elektronická kontrola stability (ESC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Diagnostický konektor;
Senzor svetla a dažďa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Riadiaci modul predných dverí vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel čierny C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Vyhrievanie predných sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | Tergicristalli | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Elektronika osvetlenia ľavej hlavy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Panoramatická sklenená strecha / posuvná strecha / otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Modul riadenia predných dverí ľavej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Dvere | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Modul riadenia zadných dverí pravej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Elektronika pravého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Lavalunetta čelného skla;
Lavalunetta svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Modul riadenia zadných dverí ľavej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierny panel D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Vetranie sedadla;
Zrkadlo; Ovládanie systému klimatizácie vzadu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Brána;
Systém klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Nastavenie zvuku aktátora, zvuk výfuku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Senzor polohy pedálu spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Štartovanie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Homelink | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Adaptívny tempomat | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Kamera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Svetlomet Matrix LED a pravý svetlomet LED | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Svetlomet Matrix LED a ľavý svetlomet LED | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Tergicristallo zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červený panel E. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Ventily pre nádrže na zemný plyn | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Podpora motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Systém klimatizácie (ventilátor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Dynamické ovládanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Štartovanie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

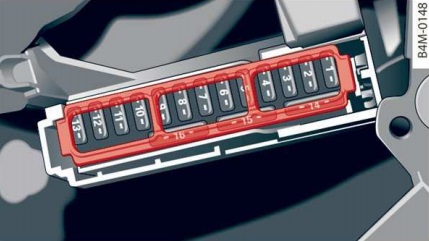

Kabína na strane vodiča
Priradenie poistiek v kabíne na strane vodiča (2017)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Telefón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Display Head-up | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Hudobné rozhranie Audi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ovládacie prvky prednej klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zámok stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Display infotainment systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Súprava ukazovateľov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Jednotka infotainment | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Elektronika stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Infotainment systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Vyhrievanie volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

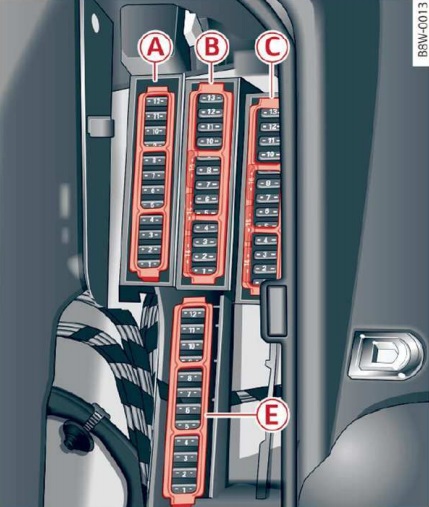

Ľavá strana batožinového priestoru
Priradenie poistiek v ľavom batožinovom priestore (2017)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierny panel A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Ohrievač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Ohrievač čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Kontrola odpruženia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Ohrievač zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Vyhrievanie zadných sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Napínač bezpečnostného pásu naľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Veko elektrického batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červený panel B. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – | Nie je pridelené | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hnedý panel C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Telefón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Bedrová opora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Bočný asistent Audi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 6 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Homelink | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Kamera na cúvanie;
Periférne kamery. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Zadné svetlá vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Napínač bezpečnostného pásu vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červený panel E. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Audio zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Ohrievanie AdBlue | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Záves na príves (svetlo vpravo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Záves na ťahanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Záves na príves (svetlo vľavo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Záves na príves (zásuvka) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Športový diferenciál | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Ad Blue | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audi A4 a S4 B9/8W – schéma poistkovej skrinky
Rok výroby: 2020, 2021.
Poistka zapaľovača cigariet / elektrická zásuvka v Audi A4 a S4 je poistka č. 6 (čierna tabuľka poistiek C) v poistkovej skrinke v priestore pre nohy vodiča / cestujúceho.
| Farba | Ampér [A] | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Čierna | 1 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Fialová | 3 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlohnedá | 5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hnedá | 7,5 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červená | 10 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Modrá | 15 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Žltá | 20 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Biela alebo priehľadná | 25 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zelená | 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Oranžová | 40 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poloha poistkovej skrinky
Priestor pre nohy vodiča alebo predného pasažiera.
Vozidlá s volantom naľavo: Nachádza sa pod opierkou nôh.
Vozidlá s volantom napravo: za krytom pod odkladacou schránkou.
Poistková skrinka na strane vodiča
Batožinový priestor
Nachádza sa na ľavej strane batožinového priestoru za obložením.
Schémy poistkovej skrinky
2020
Priestor pre nohy vodiča (volant napravo)
Priestor pre nohy predného pasažiera (volant napravo)
Priradenie poistiek v priestore pre cestujúcich
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel hnedý A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Prvky motorového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Výfuková klapka;
Palivové vstrekovače; Otváranie chladiča; Vyhrievanie krytu bloku motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Vákuová pumpa;
Čerpadlo teplej vody; Senzor NOx; Senzor častíc; Senzor biodieselu; Výfuková klapka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Senzor brzdového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ventily motorového priestoru;
Nastavenie vačkového hriadeľa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Vyhrievaný kyslíkový senzor;
Hmotnostný prietok vzduchu; Čerpadlo vody. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Čerpadlo vody;
Čerpadlo s vysokým tlakom; Regulačná ventil s vysokým tlakom; Teplotný ventil; Podpora motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Čerpadlo teplej vody;
Relé motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Senzor tlaku oleja;
Senzor teploty oleja. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Senzor polohy spojkového pedálu;
Štartovanie motora; Čerpadlo vody. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Ventily motorového priestoru;
Montáž motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Palivové vstrekovače;
Riadiaca jednotka motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Zapaľovacie cievky;
Vyhrievaný kyslíkový senzor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel červený B. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Systém alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Riadiaca jednotka motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Bedrová opierka;
Elektronika predného sedadla vľavo; Masáž sedadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Mechanizmus výberu automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Elektromechanická parkovacia brzda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Riadiaca jednotka brány | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Riadiaca jednotka elektroniky pod stropom | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Systém pripojenia alarmov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Riadiaca jednotka airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Elektronická kontrola stability (ESC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Diagnostický konektor;
Senzor svetla a dažďa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Systém riadenia klimatizácie, vykurovania a vetrania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Riadiaca jednotka predných dverí vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel čierny C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Vyhrievanie predných sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | Tergiče skla predného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Elektronika ľavého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Panoramatická sklenená strecha / posuvná strecha / otváracia strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Modul riadenia ľavých predných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Zásuvky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Modul riadenia pravých zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Modul riadenia AWD | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Elektronika pravého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Tergiče skla predného okna;
Tergiče svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Modul riadenia ľavých zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Stacionárne kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierny panel D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Elektronika predných sedadiel;
Vetranie sedadiel; Zrkadlo; Systém klimatizácie pre zadných cestujúcich, kúrenie a vetranie; Odmlžovač predného skla; Diagnostika CAN. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Port CAN
Systém klimatizácie, kúrenie a vetranie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Generátor zvuku; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Senzor polohy pedálu spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Štartovanie motora;
Deaktivácia v núdzovom režime. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Port CAN; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | USB nabíjací port | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Homelink (otvorenie garážových dverí) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Adaptívny tempomat;
Nastavenie vzdialenosti. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Kamera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Matrix LED svetlomet a pravý LED svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Matrix LED svetlomet a ľavý LED svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Ventil na chladenie prevodového oleja | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Alarm;
Sada hands-free. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červený panel E. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Spojka kompresora, systém CNG | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Systém klimatizácie (ventilátor čerstvého vzduchu) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Dynamická kontrola | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Štartovanie motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Kabína na strane vodiča
Priradenie poistiek v kabíne na strane vodiča
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | Otváranie a štartovanie vozidla (NFC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Audi Phonebox;
Port USB. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Display Head-up | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Audi hudobné rozhranie;
Port na nabíjanie USB. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ovládacie prvky prednej klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zamknutie stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Centrálny displej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Sada ukazovateľov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ovládanie hlasitosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Elektronika stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Senzor častíc pre systém klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Infotainment systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Vyhrievanie volantu;
Elektronika stĺpika riadenia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Ľavá strana batožinového priestoru
Priradenie poistiek v batožinovom priestore
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierny panel A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Odmrazovanie čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Odmrazovanie čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Kontrola odpruženia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Odmrazovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Vyhrievanie zadných sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Ľavé zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Modul airbagov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Kryt elektrického batožinového priestoru;
Hlava palivovej nádrže. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červený panel B. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Elektrický kompresor;
Prerušenie napájania batérie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hnedý panel C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Telefón;
Funkcia nabíjania mobilných zariadení – USB. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Bedrová opierka;
Elektronika predného sedadla vpravo; Masáž sedadiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Bočný asistent Audi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis |
|---|---|
| 6 | Monitorovanie tlaku pneumatík |
| 7 | Otvorenie a štartovanie vozidla (NFC) |
| 8 | Rádiový prijímač pre stacionárne kúrenie;
Inteligentný modul (nádrž na palivo). |
| 9 | – |
| 10 | TV tuner;
Port CAN. |
| 11 | Modul dodatočnej batérie |
| 12 | Homelink (otvorenie dverí garáže) |
| 13 | Kamera na cúvanie;
Periférne kamery. |
| 14 | Zadné svetlá pravé |
| 15 | – |
| 16 | Systém airbagov |
| Červený panel E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Záves na príves (pravé svetlo) |
| 6 | – |
| 7 | Záves na ťahanie |
| 8 | Záves na príves (ľavé svetlo) |
| 9 | Záves na príves (zásuvka) |
| 10 | Športový diferenciál |
| 11 | Čistenie výfukových plynov, AdBlue |
Audi A4 a S4 B9/8W – schéma poistky
Rok výroby: 2022.
Poistka zapaľovača cigariet / elektrická zásuvka v Audi A4 a S4 je poistka č. 6 (čierna tabuľka poistiek C) v poistkovej skrinke v priestore pre nohy vodiča / cestujúceho.
| Farba | Ampér [A] |
|---|---|
| Čierna | 1 |
| Fialová | 3 |
| Svetlohnedá | 5 |
| Hnedá | 7,5 |
| Červená | 10 |
| Modrá | 15 |
| Žltá | 20 |
| Biela alebo priehľadná | 25 |
| Zelená | 30 |
| Oranžová | 40 |
Poloha poistkovej skrinky
Priestor pre nohy vodiča (volant vpravo)
Priestor pre nohy predného cestujúceho (volant vpravo)
Priradenie poistiek v priestore pre cestujúcich
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Panel hnedý A | |
| 1 | Kúrenie katalyzátora |
| 2 | Komponenty motora |
| 3 | Výfuková klapka;
Palivové vstrekovače; Nasávanie vzduchu; Kúrenie motora. |
| 4 | Vakuová pumpa;
Teplá voda pumpa; NOx senzor; Časticový senzor; Biodiesel senzor; Výfuková klapka. |
| 5 | Senzor brzdového svetla |
| 6 | Ventily motora;
Nastavenie vačkového hriadeľa |
| 7 | Vyhrievaný kyslíkový senzor;
Hmotnostný prietokový senzor; Vodná pumpa. |
| 8 | Vodná pumpa;
Vysokotlaková pumpa; Vysokotlakový regulačný ventil; Teplotný ventil; Upevnenie motora. |
| 9 | Teplá voda pumpa;
Relé motora. Generátor pohonu 48 V; Vodná pumpa 48V. |
| 10 | Senzor tlaku oleja;
Senzor teploty oleja. |
| 11 | Senzor polohy spojkového pedálu;
Štartovanie motora; Vodná pumpa; Generátor pohonu 48 V; Generátor pohonu 12 V. |
| 12 | Ventily motora;
Montáž motora. |
| 13 | Chladenie motora |
| 14 | Palivové vstrekovače;
Riadiaci modul motora. |
| 15 | Zapaľovacie cievky;
Vyhrievaný kyslíkový senzor. |
| 16 | Palivová pumpa |
| Panel červený B. | |
| 1 | Systém alarmu proti krádeži |
| 2 | Riadiaci modul motora |
| 3 | Bedrová opierka;
Elektronika predného sedadla vľavo; Masáž sedadla. |
| 4 | Mechanizmus výberu automatickej prevodovky |
| 5 | Klaksón |
| 6 | Elektromechanická parkovacia brzda |
| 7 | Riadiaci modul brány CAN |
| 8 | Elektronický riadiaci modul pod stropom |
| 9 | Systém pripojenia alarmov;
Komunikačný modul. |
| 10 | Riadiaci modul airbagu |
| 11 | Elektronická kontrola stability (ESC);
ABS. |
| 12 | Diagnostický konektor;
Senzor svetla a dažďa. |
| 13 | Systém riadenia klimatizácie, kúrenia a vetrania |
| 14 | Riadiaci modul predných dverí vpravo |
| 15 | Kompresor klimatizácie |
| 16 | Tlaková nádrž brzdového systému |
| Panel čierny C | |
| 1 | Kúrenie predných sedadiel |
| Číslo | Popis |
|---|---|
| 2 | Tergiče predného skla |
| 3 | Elektronika ľavého svetlometu |
| 4 | Panoramatická sklená strecha/posuvná/zdvíhacia strecha |
| 5 | Riadiaci modul ľavých predných dverí |
| 6 | 12V napájacia zásuvka |
| 7 | Riadiaci modul pravých zadných dverí;
Aktuátor pravého zadného okna. |
| 8 | Riadiaci modul AWD (pohon všetkých kolies) |
| 9 | Elektronika pravého svetlometu |
| 10 | Umývač predného skla;
Umývač svetlometov. |
| 11 | Riadiaci modul ľavých zadných dverí a okna |
| 12 | Stacionárne kúrenie |
| Čierny panel D | |
| 1 | Elektronika predných sedadiel;
Vetranie sedadiel; Zrkadlo; Systém riadenia klimatizácie, kúrenia a zadného vetrania; Odmlžovač predného skla; Diagnostika CAN. |
| 2 | CAN brána;
Systém riadenia klimatizácie, kúrenia a vetrania. |
| 3 | Generátor zvuku |
| 4 | Senzor polohy pedála spojky |
| 5 | Štartovanie motora;
Deaktivácia v núdzovom režime. |
| 6 | CAN brána;
Systém informácií o doprave (TMC). |
| 7 | USB nabíjacia zásuvka |
| 8 | Homelink (otváranie garážových dverí) |
| 9 | Adaptívny tempomat;
Nastavenie vzdialenosti. |
| 10 | – |
| 11 | Videokamera |
| 12 | Matrix LED svetlomet a pravý LED svetlomet |
| 13 | Matrix LED svetlomet a ľavý LED svetlomet |
| 14 | Ventil chladenia prevodového oleja |
| 15 | Alarm;
Sada hands-free. |
| Červený panel E. | |
| 1 | Zapaľovacie cievky |
| 2 | Kompresor klimatizácie |
| 3 | – |
| 4 | – |
| 5 | Ľavý svetlomet |
| 6 | Automatická prevodovka |
| 7 | Prístrojová doska |
| 8 | Systém klimatizácie (ventilátor čerstvého vzduchu) |
| 9 | Pravý svetlomet |
| 10 | Dynamická kontrola |
| 11 | Štartovanie motora |
Prístrojová doska na strane vodiča
Priradenie poistiek v prístrojovej doske na strane vodiča
| Číslo | Popis |
|---|---|
| 1 | Otváranie a štartovanie vozidla (NFC) |
| 2 | Audi Phonebox;
Napájanie pre mobilné zariadenia. |
| 3 | – |
| 4 | Display Head-up |
| 5 | Audi hudobné rozhranie;
USB nabíjací port. |
| 6 | Ovládacie prvky prednej klimatizácie |
| 7 | Zámok stĺpika riadenia |
| 8 | Display infotainment systému |
| 9 | Sada ukazovateľov |
| 10 | Infotainment jednotka |
| 11 | Spínač svetla |
| 12 | Elektronika stĺpika riadenia |
| 13 | Senzor častíc pre klimatizačný systém |
| 14 | Infotainment systém |
| 15 | – |
| 16 | Vyhrievanie volantu;
Elektronika stĺpika riadenia. |
Ľavá časť batožinového priestoru
Priradenie poistiek v batožinovom priestore
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Čierny panel A | |
| 1 | – |
| 2 | Ohrievač čelného skla |
| 3 | Ohrievač čelného skla |
| 4 | – |
| 5 | Kontrola odpruženia |
| 6 | Automatická prevodovka |
| 7 | Ohrievač zadného okna |
| 8 | Vyhrievanie zadných sedadiel |
| 9 | Ľavé zadné svetlá |
| 10 | Modul airbagov |
| 11 | Elektrický kryt batožinového priestoru;
Veko palivovej nádrže; Modul systému komfortného prístupu. |
| 12 | Elektrický kryt batožinového priestoru; |
| Červený panel B. | |
| 6 | Elektrický kompresor;
Prerušenie napájania batérie. |
| Hnedý panel C | |
| 1 | Externá anténa |
| 2 | Audi Phonebox |
| 3 | Bedrová opierka;
Elektronika predného sedadla vpravo; Masáž sedadiel. |
| 4 | Audi bočný asistent |
| 5 | – |
| Číslo | Popis |
|---|---|
| 6 | Monitorovanie tlaku v pneumatikách |
| 7 | Otváranie a štartovanie vozidla (NFC) |
| 8 | Rádiový prijímač stacionárneho kúrenia;
Inteligentný modul (nádrž na palivo). |
| 9 | – |
| 10 | TV tuner;
Brána CAN. |
| 11 | Modul dodatočnej batérie |
| 12 | Homelink (otváranie dverí garáže) |
| 13 | Kamera na cúvanie;
Periférne kamery. |
| 14 | Zadné svetlá vpravo |
| 15 | – |
| 16 | Systém airbagov;
Napínač bezpečnostného pásu pasažiera. |
| Červený panel E. | |
| 1 | – |
| 2 | – |
| 3 | AdBlue |
| 4 | – |
| 5 | Záves na príves (svetlo vpravo) |
| 6 | – |
| 7 | Záves na ťahanie |
| 8 | Záves na príves (svetlo vľavo) |
| 9 | Záves na príves (zásuvka) |
| 10 | Športový diferenciál;
Celkový pohon. |
| 11 | Čistenie výfukových plynov, AdBlue |
O Audi A4 a S4 B9/8W (2017-2022)
Modely Audi A4 a S4 B9/8W, vyrábané v rokoch 2017 až 2022, predstavujú kombináciu elegantného dizajnu a pokročilej technológie. Tieto vozidlá sú známe svojou výkonnosťou a komfortom, pričom ponúkajú rôzne možnosti motorov, vrátane benzínových a dieselových variantov. Audi A4 je často vybavené štvorvalcovými motormi s turbodúchadlom, zatiaľ čo S4 ponúka výkonnejší šesťvalcový motor TFSI. Oba modely sú vybavené najnovšími technológiami v oblasti bezpečnosti a infotainmentu, čo z nich robí ideálnu voľbu pre tých, ktorí hľadajú spoľahlivé a sofistikované vozidlo.
Schéma poistkovej skrinky Audi A4 a S4 B9/8W
Táto stránka zobrazuje schému poistkovej skrinky pre modely Audi A4 a S4 B9/8W, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v priestore motoru a v interiéri vozidla, často pod palubnou doskou alebo v bočnom paneli. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania všetkých elektrických súčastí vozidla.
