Audi A6 C5 (1997-2005) – poistková skrinka a relé

Peter Novák

Audi A6 C5 (1997-2005) – schéma poistiek a relé

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi A6 C5 (1997-2005) je poistka 33 v poistkovej skrinke na prístrojovej doske.



Poistková skrinka na strane prístrojovej dosky

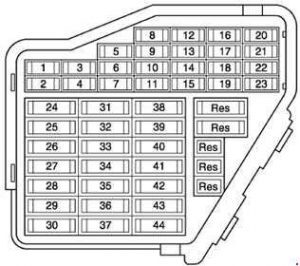

Audi A6 C5 (1997-2005) – schéma poistiek a relé










Č. br


Amperáže [A]


Popis






1
5
Vyhrievací prvok (ľavý tryskový otvor stierača);


Vyhrievací prvok (pravý tryskový otvor stierača).





2
10
Spínač núdzových svetiel




3
5
Osvetlenie odkladacej schránky




4
5
Osvetlenie evidenčného čísla











5
10
Úroveň oleja/senzor teploty oleja;


Regulačná ventil pre kompresor;


Systém klimatizácie;


Senzor vysokého tlaku;


Spínač Tiptronic;


Riadiaca jednotka monitorovania tlaku pneumatík;


Monitorovací zariadenie žiaroviek;


Regulátor a displej klimatizácie;


Senzor kvality vzduchu;


Systém navigácie s CD;


Riadiaca jednotka autolivelačnej suspensie;


Riadiaca jednotka výšky suspensie;


Riadiaca jednotka telefónnej/telematickej;


Riadiaca jednotka hlasového ovládania;


Riadiaca jednotka parkovacej asistencie;


Spínač zadného závesu..





6
5
Riadiaca jednotka centrálneho zamykania




7
10
Riadiaca jednotka ABS;


Senzor uhla riadenia;


Tlačidlo TCS/ESP;


Spínač pedálu brzdy systému tempomatu;


(systém priameho vstrekovania nafty)


Spínač pedálu spojky.





8
5
Riadiaca jednotka telefónnej/telematickej;


Riadiaca jednotka hlasového ovládania.





9
10
Vyhrievané vonkajšie zrkadlo, strana vodiča;


Vyhrievané vonkajšie zrkadlo, strana predného pasažiera.





10
5
Kontrola uhla svetlometov, riadiaca jednotka




11
5
Automatické vnútorné zrkadlo proti oslneniu




12
10
Pripojenie na diagnostiku




13
10
Spínač brzdového svetla;


Žiarovky brzdy.





14
10
Riadiaca jednotka centrálneho zamykania


Pamäť riadiacej jednotky – sedadlo vodiča

Pamäť riadiacej jednotky sedadla – predné, pasažier;


Spínač odomykania batožinového priestoru;


Spínač vnútorného monitora.





15
10
Riadiaca jednotka s displejom na prístrojovej doske;


Relé izolácie solárnych článkov;


Systém navigácie s riadiacou jednotkou pohonu CD;


Riadiaca jednotka pamäte zrkadiel;


Prijímač rádia pomocného ovládaného rádiom.





16
5
Senzor uhla riadenia




17
10
Riadiaca jednotka monitorovania tlaku pneumatík;


Riadiaca jednotka autolivelačnej suspensie;


Spínač obojsmerného rádia;


Riadiaca jednotka parkovacej asistencie.





18
10
Hlavná žiarovka, pravá;


Svetlomet s tlmeným svetlom;


Varovné svetlo.





19
10
Hlavná žiarovka, ľavá











20
15
Žiarovka diaľkového svetla, pravá;


Motor kontroly uhla svetlometov, pravý.





21
15
Žiarovka diaľkového svetla, ľavá;


Motor kontroly uhla svetlometov, ľavý.













22
5
Lampadina laterale, desná;


Lampadina luce posteriore (červená), desná.





23
5
Lampadina laterale, ľavá;


Lampadina luce posteriore (červená), ľavá.





24
25
Spruzzatore automatico;


Relè tergicristallo;


Controllo tergicristalli.





25
30
Controllore e display klimatizzatore/klimatizzatore;


Relè izolácia solárnych článkov;


Ventola vzduchu;


Relè magnetické spojenie;


Relè pomocného ohrievača.





26
30
Controllore e display klimatizzatore;


Interruttore vyhrievaného zadného okna.





27
15
Volant vyhrievaný;


Motor stierača zadného okna.





28
20
Čerpadlo paliva (čerpadlo napájania);


Jednotka riadenia čerpadla paliva;


Relè čerpadla paliva.





29
30 20
Cievka zapaľovania so stupňom výstupu


(kód motora BAS);


Riadiace zariadenie Motronic


(kód motora BAS);


Stupeň výstupu;


Cievka zapaľovania so stupňom výstupu;


Riadiace zariadenie Motronic;


Ventily regulácie vačkového hriadeľa.





30
20
Controllore regulazione strešného okna




31
15
Inhibitor štartovania a relè svetla cúvania;


Interruttore núdzových svetiel;


Interruttore svetiel cúvania;


Diagnóza pripojenia;


Interruttore multifunkčný;


Relè oneskorenia deaktivácie zapaľovania;


Jednotka riadenia automatickej prevodovky.





32
20
Injektory;


Interruttore systému tempomatu.





33
15
Accendisigari;


Accendisigari, zadný.





34
15
Relè čerpadla sekundárneho vzduchu;


Elektromagnetické ventily;


Ventil vstupu sekundárneho vzduchu;


Ventil návratu vzduchu turbodúchadla;


Meracie prístroje vzduchu;


Ohrievač lambda sond;


Ventil odklon kolektora nasávania.





35
30
Pressofusione prívesu











36
15
Interruttore svetiel hmlových svetiel predných a zadných




37
20
Rádio;


Zosilňovač so subwooferom;


Jednotka riadenia výberu antén;


Elektronické riadenie navigácie;


Tuner navigácie/TV;


Rozhranie navigácie;


Čítačka čipových kariet.





38
20
Jednotka centrálneho riadenia s blokovaním




39
15
Interruttore núdzových svetiel




40
25
Relè zvukové s dvoma tónmi




41
25
Relè pre elektromagnetické ventily ABS


(všetky modely).





42
25
Jednotka riadenia ABS




43
5
Rádio;


Elektronické riadenie navigácie.





44
30
Relè pomocného ohrievača;


Relè izolácia solárnych článkov 2;


Regulátor vyhrievaného sedadla vodiča;


Regulátor vyhrievaného sedadla predného pasažiera;


Interruttore vyhrievaného zadného sedadla ľavého;


Interruttore vyhrievaného zadného sedadla pravého.










Podpora relé na 13 bodov, za odkladacou schránkou vodiča


Audi A6 C5 (1997-2005) – schéma poistiek a relé - 2








Č.
Popis




1
Relé s dvoma tónmi (telematika – USA) – J4




2
Relé alternatívne plug-in – J442;


Riadiaca jednotka systému varovania (taxi) – J85;


Siréna relé (vozidlá polície) – J408;


Relé systému varovania, prepínanie svetiel (špeciálne vozidlá) – J549.





3
Relé izolácie solárnych článkov – J309;


Riadiaca jednotka systému varovania (taxi) – J85;


Siréna relé (vozidlá polície) – J408;


Relé systému varovania 2, prerušenie hlavného obvodu (špeciálne vozidlá) – J461.





4
Relé s inhibítorom štartovania – J207;


Inhibítor štartovania a relé svetla cúvania – J226.












5
Relé magnetického spojenia – J44;


Relé pomocného ohrievača – J8.





6
Relé svetla hmlových svetiel – J5;


Relé čerpadla paliva (motory TDI) – J17.





7
Skupina multifunkčného ovládania volantu – J453




8
Skupina multifunkčného ovládania volantu – J453




9
Zariadenie na monitorovanie žiaroviek – J123




10
Zariadenie na monitorovanie žiaroviek – J123




11
Zrkadlo spätného pohľadu vonkajšie – riadiaca jednotka skladacia – J351




12
Zrkadlo spätného pohľadu vonkajšie – riadiaca jednotka skladacia – J351




13
Riadiaca jednotka Servotronic – J236




14
Poistka taxametra – S182;


Poistka E (vozidlá polície) – S201;


Poistka relé hydraulického čerpadla – S279.





15
Nepoužíva sa




16
Poistka systému varovania (taxi) – S57;


Poistka B (vozidlá polície) – S202.





17
Taxameter a poistka systému varovania – S183;


Poistka C (vozidlá polície) – S203;


Poistka systému interkomu – S253;


Poistka hmlových svetiel – S28.





18
Nainštalované v akejkoľvek voľnej polohe


Alternátor plug-in – J442 (špeciálne vozidlá);


Systém varovania II riadiaca jednotka – J430 (taxi);


Relé laser pre systém varovania hlavných svetlometov – J182;


(vozidlá polície)


Relé izolácie solárnych článkov – J309 (taxi).










Microcentralina elektrická, za priestorom pre cestujúcich vodiča


Audi A6 C5 (1997-2005) – schéma poistiek a relé - 3








Č. br


Popis






1
Relé s dvoma tónmi – J4




2
Relé na vypúšťanie kontaktov X – J59











3
Relé hydraulických čerpadiel;


prevody s nízkym prietokom (modely allroad) – J555.





4
Relé čerpadla paliva (benzínové motory) – J17;


Relé žhaviacich sviečok (naftové motory) – J52.





5
Automatická prerušená tesnenie,


relé so spínačom – J31





6
Automatická prerušená tesnenie,


relé so spínačom – J31





A
Poistka s reguláciou stĺpca riadenia – S275




B
Poistka zadného závesu – S100




C
Systém výstrahy 2 poistky (taxi) – S181;


Poistka C (policajné vozidlá) – S204;


Poistka na núdzové uvoľnenie zadného krytu (špeciálne vozidlá) – S195;


Poistka multifunkčného volantu (modrá) – S326,


zavedená postupne od 05.02










Podpora relé na 8 bodov, za odkladacou schránkou vodiča, za mikro riadiacou jednotkou elektrickou


Audi A6 C5 (1997-2005) – schéma poistiek a relé - 4








Číslo


Popis




1
Relé pre elektromagnetické ventily –


ABS s ESP – J106





2
Relé rýchlosti ventilátora kúrenia – J101




3
Relé ventilátora kúrenia – J26;


Relé cirkulácie chladiacej kvapaliny – J151.





4
Relé fungovania ventilátora kúrenia – J138




5
Nepoužíva sa




6
Relé autolivelačného kompresora odpruženia


(modely allroad) – J403





7
Relé čerpadla návratu – ABS s ESP – J105




8
Relé ventilu na uzatváranie chladiacej kvapaliny – J541




14
Termoregulácia sedadla,


termická poistka na strane vodiča


(modely terénne) – S44












15
Poistka pre zásuvku 12 V – S184




16
Elektrická termická poistka predného skla – S37




17
Elektrická termická poistka zadného okna – S43




18
Poistka riadiacej jednotky ABS – S123




19
Poistka ventilátora kúrenia – S42




20
Poistka skupiny riadenia ventilátora kúrenia – S142




21
Termická poistka s reguláciou sedadla, na strane vodiča – S44;


Poistka ventilátora chladiča (modely allroad) – S42.





22
Poistka autolivelačného odpruženia – S110




24
Termická poistka s reguláciou sedadla, na strane predného pasažiera – S80






Podpora relé, strana vodiča, za ovládacím panelom v centrálnom podpore


Audi A6 C5 (1997-2005) – schéma poistiek a relé - 5








Číslo


Popis






1
Relé nízkej tepelnej energie – J359;


Relé servorele brzdy – J569.





2
Relé pomocného ohrievača – J8;


Relé izolácie solárnych článkov 2 – J354.





3
Relé vysokej tepelnej energie – J360




A
Nepoužíva sa




B
Nepoužíva sa




C
Poistka dodatočného ohrievača 2 – S143;


Poistka relé hydraulickej pumpy (servo brzda) – S279;


Poistka palivovej pumpy – S81;


(modely RS6; vozidlá s pohonom na ľavú stranu).












D
Poistka dodatočného ohrievača – S109;


Poistka palivovej pumpy – S81;


(modely RS6).







Podpora relé na 3 body v poistkovej skrinke, expanzná komora


Audi A6 C5 (1997-2005) – schéma poistiek a relé - 6






Č.


Popis






1
Relé čerpadla sekundárneho vzduchu – J299 (modely RS6)




1a
Relé ventilátora chladiča (modely allroad) – J26




1b
Relé cirkulácie chladiacej kvapaliny (modely allroad) – J151;


Relé prídavného chladiaceho čerpadla – J496.





2
Relé čerpadla sekundárneho vzduchu – J299




3
Relé napájania Motronic (benzínové motory) – J271;


Relé systému priameho vstrekovania naftového paliva (naftové motory) – J322;


Relé oneskorenia deaktivácie zapaľovania (automatická prevodovka 01J) – J64





4
Relé čerpadla palivového chladiča – J445;


Relé cirkulácie chladiacej kvapaliny – J151


(modely RS6).





4a
Nepoužíva sa




5
Poistka riadiacej jednotky motora – S102;


Poistka elektroniky motora – S282.





6
Nepoužíva sa


Poistka 2 pre žhaviče – motor, V6 TDI, V8 TDI – S125;


Poistka pre žhaviče – motor, 4 valce – S39;


Poistka ventilátora chladiča (modely allroad) – S94.





7
Poistka pre žhaviče – motor, V6 TDI, V8 TDI – S39;


Poistka čerpadla sekundárneho vzduchu (benzínové motory) – S130;


Poistka prídavného ohrievača – S62 – do modelového roku 2000;


Nepoužíva sa.





8
Poistka prídavného ohrievača – S62 – do modelového roku 2000;


Nepoužíva sa.





9
Poistka 2 pre žhaviče – motor, V6 TDI, V8 TDI – S125;


Poistka pre žhaviče – motor, 4 valce – S39;


Poistka ventilátora chladiča (modely allroad) – S94;


Poistka čerpadla chladiacej kvapaliny (modely RS6) – S78;


Nepoužíva sa.





10
Poistka pre palivový chladič – S262;


Poistka -1- (15)(automatická prevodovka 01J) – S199;


Poistka skupiny riadenia ventilátora chladiča (všetky modely cestných vozidiel) – S142;


Nepoužíva sa.







Poistka v expanznej komore


Audi A6 C5 (1997-2005) – schéma poistiek a relé - 7






Č. br


Popis






1
Poistka -1- (30) (týka sa len V8) – S204




2
Poistka -2- (30) – S205




3
Poistka vykurovania pomocného zariadenia – S62






Poistka v expanznej komore (modely RS6)


Audi A6 C5 (1997-2005) – schéma poistiek a relé - 8








Číslo


Popis













1
Poistka -2- (30) – S205




2
Poistka -1- (30) – S204




3
Šroubový spoj batérie














O Audi A6 C5 (1997-2005)


Audi A6 C5, vyrábaný v rokoch 1997 až 2005, je obľúbený model strednej triedy, ktorý ponúka kombináciu luxusu a výkonu. Tento model je známy svojou elegantnou karosériou a kvalitným spracovaním interiéru. Audi A6 C5 bolo dostupné s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, ktoré poskytovali širokú škálu výkonu od úsporných 1.8T až po výkonné 4.2 V8. Vozidlo bolo vybavené pokročilými technológiami pre svoju dobu, ako napríklad systém quattro pre pohon všetkých štyroch kolies, čo zaručovalo vynikajúcu trakciu a stabilitu na ceste.







Schéma poistkovej skrinky Audi A6 C5


Táto stránka zobrazuje schému poistkovej skrinky pre Audi A6 C5, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Typické umiestnenie poistkovej skrinky v tomto modeli je pod kapotou a v priestore pre nohy vodiča. Schémy zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti vozidla, a preto je dôležité mať prehľad o jej usporiadaní a obsahu.










Post correlati:


  1. Audi A4 B7 (2004-2009) – poistková skrinka
    2.

  2. Audi A5 8T (2007-2012) – poistková skrinka
    3.

  3. Audi A3 a S3 8L (1996–2003) – poistková skrinka
    4.

  4. Audi A8 D2 (1994-2002) – batérie
    5.

  5. Audi A8 D3 (2002-2010) – batérie
    6.

  6. Audi A3 8V Limousine (od 2012) – batérie
    7.

  7. Audi A6 a S6 C8 (2019-2022) – poistková skrinka
    8.

  8. Audi Q7 4M (2016-2022) – poistková skrinka
    9.





Leggere  Audi Q7 4L (2005-2015) – poistková skrinka



























Peter Novák


Peter Novák


Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách.

Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
