Audi A5 a S5 (2010-2020) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Audi A5 a S5 (2010–2020), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Audi A5 a S5 – schéma poistkovej skrinky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016.
Poistky zapaľovača cigariet a zásuviek napájania v Audi A5 a S5 sú poistky v červenom paneli poistkovej skrinky D č. 1 (výstup centrálnej konzoly zadnej), č. 2 (výstup centrálnej konzoly prednej), č. 3 (výstup batožinového priestoru) a č. 4 (zapaľovač cigariet) v batožinovom priestore (2010-2011) alebo poistka č. 2 (hnedý panel poistkovej skrinky C) v batožinovom priestore (2013-2016).
Poloha poistkovej skrinky
Poistkové skrinky prístrojovej dosky
Nachádzajú sa vpravo a vľavo od prístrojovej dosky.
Batožinový priestor
Poistková skrinka sa nachádza vpravo v batožinovom priestore.
Schéma poistkových skríň
2010, 2011
Prístrojová doska na strane vodiča (ľavá)
Priradenie poistiek v prístrojovej doske (strana vodiča) (2010, 2011)
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierna doska A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Dynamické riadenie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | HomeLink | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Asistent jazdy v pruhu | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Ovládanie klimatizácie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Nastavenie intenzity pravého svetlometu | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Nastavenie intenzity ľavého svetlometu | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Modul riadenia elektrického systému vozidla 1 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Adaptívny tempomat | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Prevodovka | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Vyhrievané trysky stieračov | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Ovládanie klimatizácie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Príprava na mobilný telefón | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Airbag | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Terminál 15 | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Svorka 15 motor | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hnedá doska B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Automatické stmavovanie vnútorného zrkadla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Čerpadlo benzínu | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | Čerpadlo vody pomocné 3,2 l FSI | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Vyhrievanie sedadla vľavo s/bez ventilácie | 15 / 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Program elektronickej stabilizácie | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Klaksón | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Motor regulátora okna ľavých dverí | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Motor stierača | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Program elektronickej stabilizácie | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Kontrola dverí na strane vodiča I modul | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Senzor dažďa a svetla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červený panel C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Bedrová opierka | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Dynamické riadenie | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Modul riadenia elektrického systému vozidla 1 | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Modul riadenia elektrického systému vozidla 1 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Modul riadenia elektrického systému vozidla 1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Motor regulátora okna zadných ľavých dverí | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Modul riadenia elektrického systému vozidla 1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Motor regulátora okna zadných pravých dverí | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Elektronika komfortu | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prístrojová doska, pravá strana
(2010, 2011)
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierny panel A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Modul spínača stĺpika riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Program elektronickej stabilizácie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Diagnostický konektor terminálu 15 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Brána (diagnostické rozhranie Databus) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hnedý panel B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | CD/DVD prehrávač | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Modul spínača výberu trakcie Audi | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | MMI/Rádio | 5 / 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Prístrojová doska | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Gateway (modul riadenia prístrojovej dosky) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Zapaľovanie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Otočný spínač svetla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Ventilátor klimatizačného systému | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Zámok stĺpca riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ovládanie klímy | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Diagnostický konektor terminálu 30 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Modul spínača stĺpca riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Batožinový priestor
(2010, 2011)
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierna doska B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Napájanie riadiacej jednotky horného modulu | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Riadiaca jednotka prívesu | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Riadiaca jednotka prívesu | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Riadiaca jednotka prívesu | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Elektromechanická parkovacia brzda | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Elektronická kontrola absorpcie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Elektromechanická parkovacia brzda | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Riadiaca jednotka elektrického systému vozidla 2 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Quattro Sport | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Riadiaca jednotka elektrického systému vozidla 2 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Riadiaca jednotka elektrického systému vozidla | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Klipsa 30 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hnedá doska C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Riadiaca jednotka veka batožinového priestoru;
Riadiaca jednotka elektrického systému vozidla. |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Vyhrievanie predného sedadla vpravo | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Cesta DC-DC prevodníka 1 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Cesta DC-DC prevodníka 2 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Vyhrievanie kabíny vpravo hore | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Elektromechanická parkovacia brzda | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Vyhrievanie zadných sedadiel | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Riadiaca jednotka dverí na strane cestujúcich | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Vyhrievanie kabíny vľavo hore | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Riadiaca jednotka dverí na strane cestujúcich | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Červený panel D | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Výstup zadnej centrálnej konzoly | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Výstup prednej centrálnej konzoly | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Výstup batožinového priestoru | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Zapaľovač cigariet | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | V6FSI | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Dodávka zábavy pre zadné sedadlá | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Parkovací systém | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Spínač elektromechanickej parkovacej brzdy | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Audi bočný asistent | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Vyhrievanie zadných sedadiel | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Terminál 15 riadiacich modulov | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierny panel E | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | DSP zosilňovač;
Rádio. |
30 / 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | MMI | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Príprava rádio/navigácia/mobilný telefón | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Zadná kamera | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2013, 2014, 2015, 2016
Prístrojová doska na strane vodiča (ľavý kokpit)
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierna doska A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Dynamické riadenie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Elektronická kontrola stability (modul) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Senzor tlaku klimatizačného systému;
Elektromechanická parkovacia brzda; Homelink; Automatické zatemnenie vnútorného zrkadla; Senzor kvality vzduchu; Externý senzor vzduchu; Elektronická kontrola stability (tlačidlo). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Aktivátor zvuku | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Kontrola prietoku svetlometov/predných svetiel (otočná svetla) | 5/7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Svetlomet (otočná svetla) | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Moduly kontroly (elektromechanická parkovacia brzda, tlmič, štyri športy);
DC-DC menič. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Adaptívny tempomat | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Senzor zmeny/senzor spojky | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Bočná asistencia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Kontrola prietoku svetlometov;
Parkovací systém. |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | Airbag | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Zadný stierač (allroad) | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Pomocná poistka (prístrojová doska) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Kliešte pomocnej poistky 15 (motorový priestor) | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hnedá doska B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Senzor brzdového svetla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Palivové čerpadlo | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 4 | Senzor spojky | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Vyhrievanie sedadla vľavo s a bez ventilácie | 15/30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Elektronická kontrola stability (elektrická) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Klaksón | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Predné dvere vľavo (ovládanie okna, centrálne zamykanie, zrkadlo, spínač, osvetlenie) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Motor stierača predného skla | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Elektronická kontrola stability (ventily) | 25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Modely s dvoma dverami:
ovládanie okna zadného vľavo; Modely so štyrmi dverami: zadné dvere vľavo (ovládanie okna, centrálne zamykanie, spínač, osvetlenie). |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Senzor dažďa a svetla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červený panel C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Bedrová opierka | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Dynamické riadenie | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Vnútorné osvetlenie (Cabriolet) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Systém umývania predného skla;
Systém umývania svetlometov. |
35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Modul riadenia elektrického systému vozidla 1 | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Modul riadenia elektrického systému vozidla 1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Motor ovládania okna zadného vľavo (Cabriolet)/otváracia strecha | 7,5/20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Modul riadenia elektrického systému vozidla 1 | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Ovládanie okna zadného vpravo (motor slnečníka Cabriolet) | 7,5/20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Systém upozornenia na alarm proti krádeži | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Prístrojová doska, pravá strana
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierna doska A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Modul spínača stĺpca riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Diagnostický konektor terminálu 15 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Gateway (diagnostické rozhranie Databus) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Prídavný ohrievač | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Hnedý panel B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | CD/DVD prehrávač | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Wi-Fi | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | MMI/Rádio | 5/20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Prístrojová doska | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Gateway (modul riadenia prístrojovej dosky) | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Zapaľovanie | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Spínač svetla | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Ventilátor klimatizačného systému | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Zámok stĺpika riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Systém klimatizácie | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Diagnostický konektor terminálu 30 | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Modul spínača stĺpika riadenia | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

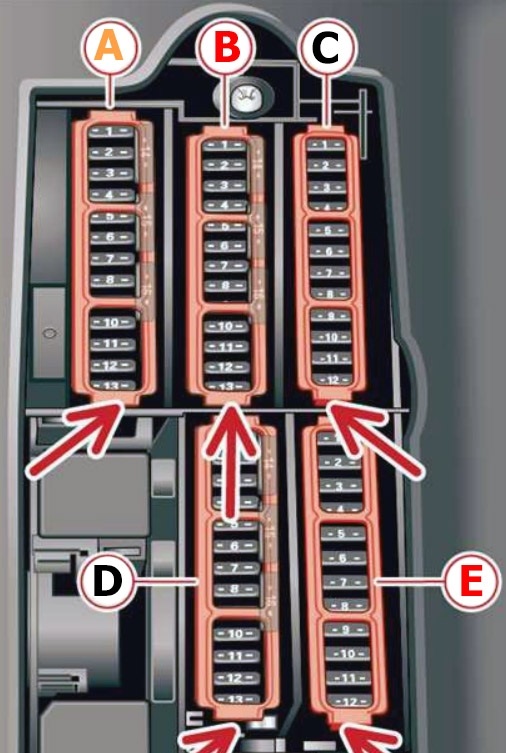

Batožinový priestor
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierny panel A | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | — | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Vyhrievanie zadného okna (kabriolet) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | Horné uzavretie napájania (kabriolet) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Horná hydraulika (kabriolet) | 50 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierny panel B | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Modul riadenia veka batožinového priestoru (AllRoad);
Horný modul riadenia napájania (kabriolet). |
30/10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Zadný výsuvný spojler (RS 5 Coupe) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Elektromechanická parkovacia brzda | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Elektronická kontrola absorpcie | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Elektromechanická parkovacia brzda | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Zadné vonkajšie osvetlenie | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Štyri Sport | 35 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Zadné vonkajšie osvetlenie | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Centrálne zamykanie | 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Klipsa 30 | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Hnedý panel C | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Modul riadenia veka batožinového priestoru (allroad) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Zásuvky 12 V;
Zapaľovač cigariet. |
20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | Ampére [A] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 3 | Trasa meniča DC DC 1 | 40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Trasa meniča DCDC 2;
DSP zosilňovač; Rádio. |
40 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Vykurovanie kabíny vpravo hore (Cabriolet) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Elektromechanická parkovacia brzda | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Predné dvere vpravo (ovládanie okna, centrálne zamykanie, zrkadlo, spínač, osvetlenie) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Vykurovanie kabíny vľavo hore (Cabriolet) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Modely s dvoma dverami:
ovládanie okna vzadu vpravo; Modely so štyrmi dverami: zadné dvere vpravo (ovládanie okna, centrálne zamykanie, spínač, osvetlenie). |
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Príprava na mobilný telefón | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Čierny panel E | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | Vykurovanie predného sedadla vpravo | 15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | MMI | 7,5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Rádio | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Zadná kamera | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Vykurovanie zadného skla (allroad) | 30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Zábava na zadných sedadlách | 5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | — | — | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audi A5 a S5 (2017-2020) – schéma poistkovej skrinky
Rok výroby: 2017, 2018, 2019, 2020.
Poloha poistkovej skrinky
Kabína
V kabíne sú dve lišty poistiek.
Prvá sa nachádza v prednej časti prístrojovej dosky (strana vodiča).
Druhá sa nachádza v opierke nôh vodiča v vozidlách s volantom naľavo alebo za krytom v priestore pre nohy predného pasažiera v vozidlách s volantom napravo.
Batožinový priestor
Nachádza sa za obložením na ľavej strane zadného priestoru.
Schémy poistkovej skrinky
Panel poistiek v prístrojovej doske
Priradenie poistiek na ľavej strane palubnej dosky (2017-2019)
| Nr | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 2017-2018:
Nepoužíva sa; 2019: Otváranie / štartovanie vozidla (NFC) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | Telefón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Displej Head-up | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Audi hudobné rozhranie;
USB nabíjací port. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ovládacie prvky prednej klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zámok stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Displej infotainment systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Prístroj palubnej dosky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Infotainment jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Elektronika stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 2017-2018:
Nepoužíva sa; 2019: Senzor častíc pre klimatizáciu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Infotainment systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Vyhrievanie volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

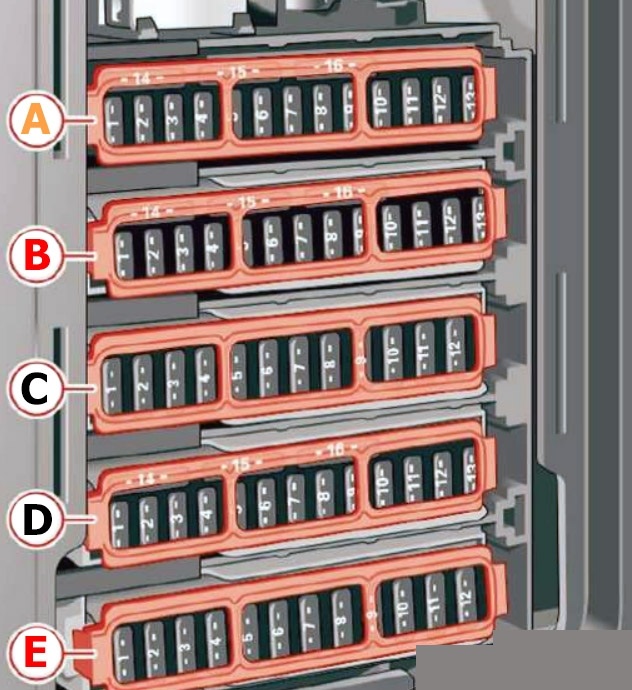

Poistková skrinka pre opierku nôh
Vozy s volantom na ľavej strane
Vozy s volantom na pravej strane
Priradenie poistiek v priestore pre nohy (2017-2019)
| Nr | Popis |
|---|---|
| Nr | Popis |
| Poistková skrinka A (hnedá) | |
| A2 | 2017-2018:
Senzor hmotnosti vzduchu; Nastavenie vačkového hriadeľa; Čerpadlo radiátora stlačeného vzduchu; 2019: Komponenty motora. |
| A3 | 2017-2018:
Výfukové ventily; Palivové vstrekovače; Otvorenie radiátora; 2019: Výfukové ventily; Palivové vstrekovače; Otvorenie radiátora; Ohrev krytu bloku. |
| A4 | 2017-2018:
Čerpadlo vákuum; Čerpadlo teplej vody; Senzor častíc; Senzor biodieselu; 2019: Čerpadlo vákuum; Čerpadlo teplej vody; Senzor NOx; Senzor častíc; Senzor biodieselu; Výfukové ventily. |
| A5 | Senzor brzdového svetla |
| A6 | Ventily motora;
Nastavenie vačkového hriadeľa. |
| A7 | 2017-2018:
Senzor vyhrievaného kyslíka; Senzor hmotnosti vzduchu; 2019: Senzory vyhrievaného kyslíka; Senzor hmotnosti vzduchu; Čerpadlo vody. |
| A8 | 2017-2018:
Čerpadlo vody; Čerpadlo s vysokým tlakom; Ventil na reguláciu vysokého tlaku; 2019: Čerpadlo vody; Čerpadlo s vysokým tlakom; Ventil na reguláciu vysokého tlaku; Senzor hmotnosti vzduchu; Komponenty motora. |
| A9 | 2017-2018:
Čerpadlo teplej vody; 2019: Čerpadlo teplej vody; Relé motora. |
| A10 | Senzor tlaku oleja;
Senzor teploty oleja. |
| A11 | 2017-2018:
Senzor polohy pedálu spojky; 2019: Senzor polohy pedálu spojky; Štartovanie motora; Čerpadlo vody |
| A12 | 2017-2018:
Ventily motora; 2019: Ventily motora; Podpora motora |
| A13 | Ventilátor radiátora |
| A14 | 2017-2018:
Palivové vstrekovače; 2019: Palivové vstrekovače; Modul riadenia motora. |
| A15 | 2017-2018:
Zapaľovacie cievky; 2019: Zapaľovacie cievky; Senzory vyhrievaného kyslíka. |
| A16 | Čerpadlo paliva |
| Poistková skrinka B (červená) | |
| B1 | Systém alarmu proti krádeži |
| B2 | Modul riadenia motora |
| B3 | Bedrová opierka |
| B4 | Mechanizmus výberu automatickej prevodovky |
| B5 | Klaksón |
| B6 | Elektromechanická parkovacia brzda |
| B7 | Modul riadenia dverí |
| B8 | Osvetlenie vnútorného stropu |
| B9 | 2017-2018:
Nepoužívané; 2019: Systém varovných spojení. |
| B10 | Modul riadenia airbagu |
| B11 | Elektronická kontrola stability (ESC) |
| B12 | Diagnostický konektor;
Senzor svetla a dažďa |
| B13 | Systém klimatizácie |
| B14 | Modul riadenia predných pravých dverí |
| B15 | Kompresor klimatizácie |
| B16 | 2017-2018:
Nepoužívané; 2019: Ohrev ľavého krku. |
| Poistková skrinka C (čierna) | |
| C1 | Ohrev predných sedadiel |
| C2 | Stierače |
| Nr | Popis |
|---|---|
| C3 | Elektronika ľavého svetlometu |
| C4 | Panoramatická sklenená strecha |
| C5 | Modul riadenia ľavých predných dverí |
| C6 | Zásuvky |
| C7 | 2017-2018:
Modul riadenia pravých zadných dverí; 2019: Modul riadenia dverí; Regulátor zadného okna vpravo. |
| C8 | Modul riadenia AWD |
| C9 | Elektronika pravého svetlometu |
| C10 | Umývačka čelného skla;
Umývačka svetlometov. |
| C11 | 2017-2018:
Modul riadenia ľavých zadných dverí; 2019: Modul riadenia dverí; Regulátor zadného okna vľavo. |
| C12 | 2017-2018:
Nez použité; 2019: Vykurovanie na stojane |
| Panel poistiek D (čierny) | |
| D1 | 2017-2018:
Vetranie sedadiel, spätné zrkadlo; Systém klimatizácie; Ovládanie systému klimatizácie vzadu; Vykurovanie čelného skla; Vykurovanie krku; Kontrolka airbagu predného spolujazdca; 2019: Vetranie sedadiel; Spätné zrkadlo; Ovládacie prvky klimatizácie vzadu; Vykurovanie čelného skla; Vykurovanie krku; Kontrolka airbagu predného spolujazdca; Diagnostika brány. |
| D2 | 2017-2018:
Vráta; Systém klimatizácie; 2019: Nez použité. |
| D3 | Nastavenie zvuku aktívneho prvku a zvuku výfuku |
| D4 | Senzor polohy spojkového pedálu |
| D5 | 2017-2018:
Štartovanie motora; 2019: Štartovanie motora; Deaktivácia v núdzovom režime. |
| D6 | 2017-2018:
Nez použité; 2019: Vráta. |
| D7 | USB nabíjací port vzadu |
| D8 | HomeLink (mechanizmus otvárania garážových dverí) |
| D9 | 2017-2018:
Adaptívny tempomat; 2019: Adaptívny tempomat; Nastavenie vzdialenosti. |
| D10 | 2017-2018:
Nez použité; 2019: Externý zvuk; Modul pedálu. |
| D11 | Video kamera |
| D12 | Matrix LED svetlomet a pravý LED svetlomet |
| D13 | Matrix LED svetlomet a ľavý LED svetlomet |
| D14 | 2017-2018:
Nez použité; 2019: Ventil chladenia prevodového oleja |
| D15 | 2017-2018:
Nez použité; 2019: Alarm a systém hands-free. |
| D16 | 2017-2018:
Nez použité; 2019: Príprava na Rear Seat Entertainment |
| Panel poistiek E (červený) | |
| E1 | Zapaľovacie cievky |
| E2 | 2017-2018:
Nez použité; 2019: Spojka kompresora, systém CNG; Ventily motora. |
| E5 | 2017-2018:
Ložisko motora; 2019: Ľavý svetlomet |
| E6 | Automatická prevodovka |
| E7 | Prístrojová doska |
| E8 | Systém klimatizácie (ventilátor) |
| E9 | 2017-2018:
Ložisko motora; 2019: Pravý svetlomet. |
| E10 | Dynamické ovládanie |
| E11 | Štart motora |
Poistková skrinka batožinového priestoru
Priradenie poistiek v batožinovom priestore (2017-2019)
| Nr | Popis |
|---|---|
| Nr | Popis |
| Poistková skrinka A (čierna) | |
| A2 | Ohrievač čelného skla |
| A3 | Ohrievač čelného skla |
| A5 | Kontrola odpruženia |
| A6 | Automatická prevodovka |
| A7 | Ohrievač zadného skla |
| A8 | Vyhrievanie zadných sedadiel |
| A9 | 2017-2018:
Zadné svetlá; 2019: Zadné svetlá na ľavej strane. |
| A10 | 2017-2018:
Napínač bezpečnostného pásu na ľavej strane; 2019: Modul riadenia airbagu. |
| A11 | 2017-2018:
Centrálne zamykanie; 2019: Centrálne zamykanie batožinového priestoru; Zamykanie v nádrži; Slnečná clona na zadnej strane. |
| A12 | 2017-2018:
Veko elektrického batožinového priestoru; Vyhrievanie krku na ľavej strane; 2019: Veko batožinového priestoru. |
| Poistková skrinka B (červená) | |
| B6 | 2017-2018:
Nepoužíva sa; 2019: Prerušenie napájania batérie. |
| Poistková skrinka C (hnedá) | |
| C2 | Telefón, m
Napínač bezpečnostného pásu |
| C3 | Bedrová opierka |
| C4 | Bočný asistent Audi |
| C6 | 2017-2018:
Ultrazvukové senzory; 2019: Ultrazvukové senzory; Systém monitorovania tlaku v pneumatikách. |
| Nr | Popis |
|---|---|
| C7 | 2017-2018:
Nepoužíva sa; 2019: Otvorenie / štartovanie vozidla (NFC). |
| C8 | 2017-2018:
Inteligentný modul (nádrž); 2019: Prijímač rádia pre vykurovanie; Inteligentný modul (nádrž na palivo). |
| C9 | Horný riadiaci modul |
| C10 | 2017-2018:
Nepoužíva sa; 2019: TV tuner, brána. |
| C11 | 2017-2018:
Batéria 12 V; 2019: Pomocný riadiaci modul batérie. |
| C12 | HomeLink (mechanizmus otvárania dverí garáže) |
| C13 | Kamera na cúvanie;
Periférne kamery. |
| C14 | Pravé zadné svetlá |
| C16 | Napínač pravého bezpečnostného pásu |
| Panel poistiek E (červený) | |
| E1 | Vykurovanie pravého krku |
| E2 | 2017-2018:
Audio zosilňovač; 2019: Nepoužíva sa |
| E3 | 2017-2018:
Vykurovanie AdBlue; 2019: Komponenty motora. |
| E 4 | Horný riadiaci modul |
| E5 | Prívesný hák (pravé svetlo) |
| E7 | Prívesný hák |
| E8 | Prívesný hák (ľavé svetlo) |
| E9 | Prívesný hák (zásuvka) |
| E10 | Športový diferenciál |
| E11 | 2017-2018:
Vykurovanie AdBlue; 2019: Komponenty motora. |
O Audi A5 a S5 (2010-2020)
Modely Audi A5 a S5, vyrábané v rokoch 2010 až 2020, predstavujú elegantnú kombináciu športového dizajnu a pokročilej technológie. Tieto vozidlá sú známe svojou dynamickou jazdou a vysokým komfortom. Audi A5 je k dispozícii s rôznymi motorizáciami, vrátane benzínových a naftových motorov, ktoré poskytujú rôzne úrovne výkonu. Na druhej strane, Audi S5 je športovejšia verzia, ktorá ponúka výkonnejší motor a športové prvky, ako sú športové sedadlá a vylepšený podvozok. Oba modely sú vybavené najnovšími technológiami, vrátane pokročilých asistenčných systémov a kvalitného infotainmentu, čo z nich robí ideálnu voľbu pre tých, ktorí hľadajú spojenie luxusu a výkonu.
Schéma poistkovej skrinky Audi A5 a S5
Táto stránka zobrazuje schému poistkovej skrinky pre modely Audi A5 a S5, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v týchto modeloch zvyčajne nachádza v priestore pre cestujúcich, pod palubnou doskou, a tiež v motorovom priestore. Schémy na tejto stránke ukazujú jednotlivé poistky, ich čísla, hodnoty ampérov a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou hodnotou ampérov, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom, ktorý zabezpečuje bezpečnosť a spoľahlivosť elektrických systémov vo vozidle.
