Audi A6 C4 (1994-1997) – poistková skrinka

Obsah

Toggle

Audi A6 C4 (1994-1997) – schéma poistky

Rok výroby: 1994, 1995, 1996, 1996, 1997.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi A6 C4 (1994-1997) je poistka F8 v poistkovej skrinke.

Blok poistiek prístrojovej dosky

Č. br	Popis	Ampére [A]
1	Svetlomety; Pravý prístrojový panel.	10
2	Svetlomety; Ľavý prístrojový panel.	10
3	Pravý svetlomet	10
4	Ľavý svetlomet	10
5	Pravá parkovacia lampa; Pravá zadná lampa; Pravá brzdová lampa.	5
6	Ľavá parkovacia lampa; Ľavá zadná lampa; Ľavá brzdová lampa.	5
7	Parkovacia lampa motorového priestoru; Parkovacia lampa odkladacej schránky; Parkovacia lampa evidenčnej tabulky.	10
8	Batožinový priestor; Ľahká parkovacia lampa pre nohy.	15
9	Spínač brzdových svetiel; Brzdová lampa.	10
10	Spínač núdzového svetla; Centrálne zamykanie; Systém alarmu; Modul riadenia oneskorenia vnútorného osvetlenia.	15

11	Ventilátor čerstvého vzduchu	30
12	Sklo zadné; Vyhrievacie prvky zrkadiel.	30
13	Motor stierača predného; Vyhrievače; Smerovky.	25
14	Kontrolka bezpečnostného pásu; Modul riadenia lampy – zadnej.	15
15	Prístrojový panel; Spínač nastavenia zrkadla	5
16	Kontrolka zadných hmlových svetiel	15
17	Čerpadlo paliva	15
18	Motor stierača zadného (Avant)	15
19	Relé klaksón dvojitý; Datový konektor.	25
20	Spínač tempomatu	5
21	ABS	15

Pomocný panel relé I

Č. br	Popis
1	Kontrola ventilátora chladenia s vypnutým motorom Relé
2	Relé FC chladiacej kvapaliny (kontrola ventilátora)
3	Relé predných hmlových svetiel
4	Relé intenzívne čerpadlo ostrekovača
5	Nepoužíva sa
6	Relé intenzívne čerpadlo ostrekovača
7	Relé denného svietenia (Spínač-On), J90 (len Kanada)
8	Relé svetiel páky voliča J307
9	Relé spárovania A/C, J44
10	Modul riadenia spárovania A/C, J153
11	Relé zadného okna/ ostrekovača, J31
12	Nepoužíva sa
13	Relé napájania reproduktora, J225

14	Modul riadenia lampy, zadnej, J124
15	Modul riadenia lampy, zadnej, J124
16	Zvuk alarmu modulu riadenia, J31
17	Relé klimatizácie, J32
Spínače
A1	Automatický spínač okna (S99)
A2	Centrálny spínač motora (S85)
A3	Spínač elektrického okna (S43)
A4	Spínač rádia (S84)
A5	Spínač vyhrievaného sedadla (S79)
B1	Regulátor spínača pamäťového sedadla (S44)
B2	Spínač Power Seat (S80)
B3	Hlavný spínač prvku zámku dverí (S86).
B4	Nepoužíva sa
B5	Spínač otváracej strechy (S83)

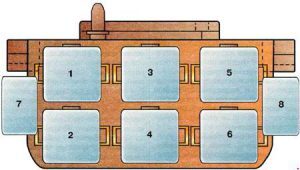

Pomocný panel relé II

Č.	Popis
1	Modul ovládania okien, J139
2	Modul ovládania okien, J139
3	Automatické relé uzatvárania okna, J261.
4	Relé ABS, J156
5	Modul ovládania blokovania prevodovky, J221
6	Automatické relé prevodovky, J60.
7	Elektronický modul ovládania tlmiča, S31.
8	Poistka ventilátora chladenia, S42

Pomocný panel relé III

Č.	Popis
1	Nepoužíva sa
2	Airbag – pravá strana, J312
3	Nepoužíva sa
4	Nepoužíva sa
5	Jednotka prepínania čerpadla vody; Stupeň ventilátora relé 1.
6	Nepoužíva sa
7	Kúrenie senzora kyslíka
8	Čerpadlo vzduchu v kolektore výfuku.

Centrálny elektrický panel s podporou relé

Č.	Popis
1	Relé zníženia zaťaženia, J59
2	Relé dvojitého klaksónu, J4
3	Relé ostrekovača svetlometov, J39
4	Relé núdzových svetiel (manuálna prevodovka), J219; Relé PNP (relé Parkovanie/Neutrál) (automatická prevodovka), J226.
5	Kompressor prerušený ostrekovač; Ostrekovač, J31.
6	Relé FP (čerpadlo paliva), J17

O Audi A6 C4 (1994-1997)

Audi A6 C4, vyrábané v rokoch 1994 až 1997, je známe svojou robustnou konštrukciou a spoľahlivým výkonom. Tento model patrí medzi prvé generácie Audi A6 a je charakteristický svojím elegantným dizajnom a komfortným interiérom. Audi A6 C4 ponúkalo rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré sa pohybovali od 1.8-litrových až po 2.8-litrové varianty. Vozidlo je oceňované pre svoju jazdnú stabilitu a bezpečnostné prvky, čo z neho robí obľúbenú voľbu medzi vodičmi, ktorí hľadajú spoľahlivé a pohodlné auto na dlhé cesty.

Schéma poistkovej skrinky Audi A6 C4

Táto stránka zobrazuje schému poistkovej skrinky pre Audi A6 C4, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkovej skrinky pre tento model zahŕňajú priestor pod kapotou a v interiéri vozidla, zvyčajne na strane vodiča. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú a efektívnu prevádzku vozidla, preto je dôležité mať prehľad o jej konfigurácii.
