Audi 80 B3 (1986-1991) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Audi 80 B3 (1986–1991), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

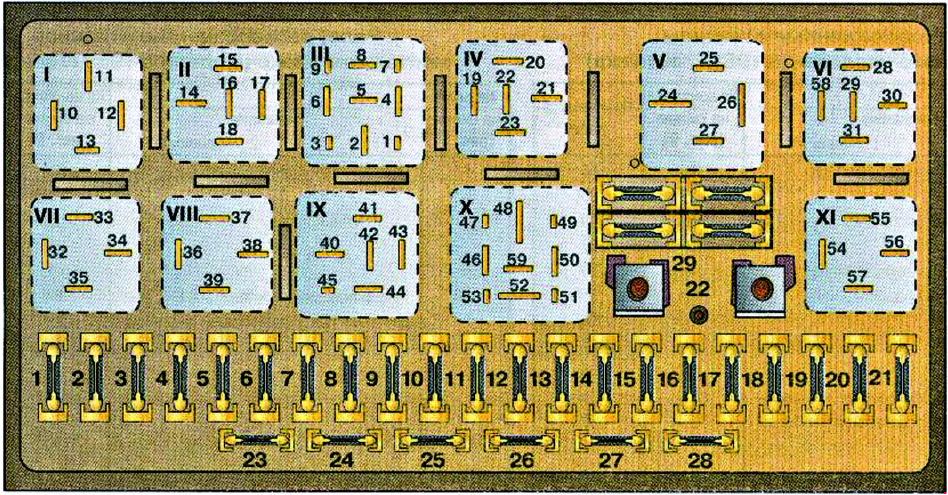

Audi 80 B3 (1986-1991) – schéma poistky
Rok výroby: 1986, 1987, 1988, 1989, 1990, 1991.
Poistka zapaľovača cigariet (zásuvka napájania) v Audi 80 B3 (1986-1991) je poistka 4 v rozvode poistiek
| Číslo |
Popis |
Amperáž [A] |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 |
Svetlomety hmlové, zadné svetlo hmlové
|
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 |
Svetlomety núdzové
|
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 |
Klaksón;
Stop svetlá.
|
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 |
Čítacie svetlá;
Batožinový priestor;
Zapaľovač pre cigary;
Vnútorné osvetlenie;
Zrkadlo na líčenie;
Palubný počítač;
Rádio;
Hodiny;
Automatická klimatizácia;
Alarmový systém.
|
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 |
Ventilátor chladenia chladiča
|
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 |
Bočné smerovky, parkovacie svetlá, vpravo
|
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 |
Bočné smerovky, parkovacie svetlá, vľavo
|
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 |
Hlavný svetlomet, pravý, diaľkové svetlá
|
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 |
Hlavný svetlomet, ľavý, diaľkové svetlá
|
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 |
Svetlá stretávacie, vpravo
|
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 |
Svetlá stretávacie, vľavo
|
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 |
Súprava smeroviek;
Svetlá cúvania;
Auto-Check;
Tempomat;
ABS;
Palubný počítač;
Uzávierky diferenciálu;
Elektronický teplotný spínač;
Riadiaca jednotka ventilu regulácie;
Riadiaca jednotka prevádzky ventilátora chladenia chladiča.
|
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 |
Palivové čerpadlo;
Regulátor vykurovania.
|
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 |
Zásuvka;
Priestor motora;
Svetlá evidenčného čísla.
|
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 |
Stierače čelného skla;
Tepelný spínač;
Ventilátor chladenia chladiča;
Smerovky;
Tlakový spínač klimatizačného systému.
|
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 |
Kúrenie zadného okna;
Kúrenie vonkajšieho zrkadla.
|
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 |
Ventilátor čerstvého vzduchu;
Klimatizácia.
|
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 |
Elektrické zrkadlá;
Stierač zadného okna (Coupe). |
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 |
Centrálne zamykanie, systém vyhrievania zamykania
|
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 |
Ventilátor chladenia chladiča (krok 1);
Chladenie chladiča po práci.
|
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 |
Diagnostika
|
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 |
Zapaľovač cigariet zadný
|
25 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 |
Nepoužívané
|
– | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 |
Elektrické sedadlá s pamäťou;
Elektrické sedadlo.
|
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 |
Kontrola motora I
|
10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 |
Vyhrievané sedadlá
|
30 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 |
Denné svetlá (Kanada)
|
5 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | Kontrola motora I (od septembra 1987) | 10 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 |
Kontrola motora II
|
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 |
Náhradné poistky
|
15 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I |
Hmlové svetlá, J5
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| II | do roku 1990:
Chladenie chladiča (fáza 2), J101; od roku 1990: Nepoužívané. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| III |
Riadiaca jednotka systému chladenia ventilátora chladiča, J138
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IV | do roku 1990:
Nepoužívané; od roku 1990: Lavalampy, J39. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| V |
Relé na zníženie zaťaženia, J18
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VI | do roku 1990:
Ventilátor čerstvého vzduchu A / C, J11; od roku 1990: Relé vysokorýchlostného ventilátora chladiča, J101. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VII |
Klaksón, J4
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| VIII | Most medzi kontaktmi 36 a 38 pre manuálne prevodovky;
Automatická prevodovka, J60. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| IX |
Intermitentný postrekovač a stierač, J31
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| X |
Palivové čerpadlo, J17
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| XI |
Ventilátor chladenia chladiča (fáza 1), J26
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

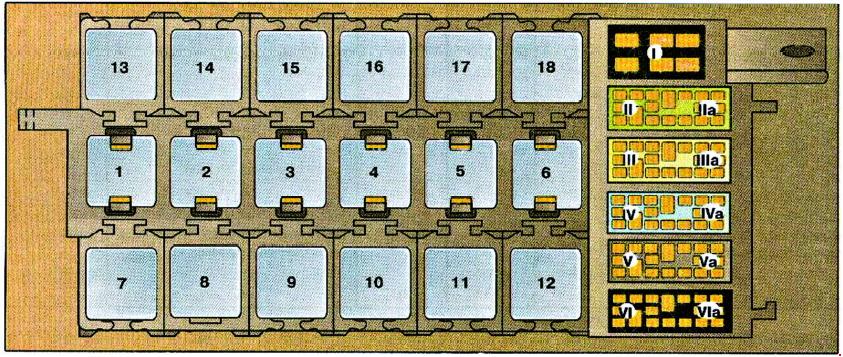

| Č. | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 |
Systém ABS, J156
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 |
Bezpečnostný pás;
Rádio;
Upozornenie na parkovanie, J152.
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 |
Kontrolér vnútorného osvetlenia, J140
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 |
Riadiaca jednotka spojky A / C, J153
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 |
Nepoužíva sa
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Dynamické upozornenie na tlak oleja (bez Auto-Check), J114;
Kontrolér lampy, predný (s funkciou Auto-Check), J123; |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 |
Nepoužíva sa
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 |
Nepoužíva sa
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 |
Nepoužíva sa
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 |
Nepoužíva sa
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 |
Nepoužíva sa
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 |
Automatický spínač
(elektrické sedadlá s pamäťou,
elektrické okná,
otvárateľná strecha), S43
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 |
Kontrolér vyhrievania sedadla, pasažier. J132
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 |
Kontrolér vyhrievania sedadla, kontrolér, J131
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Relé otvárateľnej strechy, J139;
Otvárateľná strecha a riadiaca jednotka elektrického okna, J139. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 |
Otvárateľná strecha a riadiaca jednotka elektrického okna, J139
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 |
Adaptér rozdeľovača drôtu, (voliteľný konektor zariadenia)
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 |
Nepoužíva sa
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Audi 80 B3 (1986-1991)
Audi 80 B3, vyrábané v rokoch 1986 až 1991, je známe svojou spoľahlivosťou a kvalitným spracovaním. Tento model patrí do kategórie stredne veľkých automobilov a bol populárny najmä v Európe. Audi 80 B3 ponúkalo rôzne možnosti motorizácie, vrátane benzínových a naftových motorov s objemom od 1.6 do 2.3 litra. Auto sa vyznačuje aerodynamickým dizajnom a pohodlným interiérom, ktorý poskytuje komfort aj na dlhších cestách. Vďaka svojej robustnej konštrukcii a kvalitným materiálom si tento model získal povesť odolného vozidla, ktoré zvláda rôzne jazdné podmienky.
Schéma poistkovej skrinky Audi 80 B3
Táto stránka zobrazuje schému poistkovej skrinky pre Audi 80 B3, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pod kapotou alebo v interiéri vozidla, často na strane vodiča. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a funkcii.
