Audi 100 C3 (1989-1991) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Audi 100 C3 (1989–1991), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Audi 100 C3 (1989-1991) – schéma poistky

Rok výroby: 1989, 1990, 1991.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi 100 C3 (1989-1991) je poistka 4 v schéme poistiek

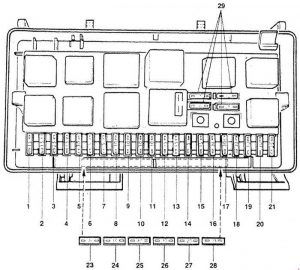

Poistky

Č.	[A]	Popis
1	15	Faro hmlové svetlá, faro hmlové svetlá zadné
2	15	Faro núdzové
3	25	Klaksón, svetlá brzdy
4	15	Svetlá na čítanie, batožinový priestor,  zapaľovač cigariet , vnútorné osvetlenie, zrkadlo na líčenie, palubný počítač
5	30	Nepoužíva sa
6	5	Bočné smerovky, svetlá poloha, pravá
7	5	Bočná smerovka, svetlá poloha, ľavá
8	10	Svetlomet stretávací, smerovka
9	10	Svetlomet stretávací ľavý
10	10	Svetlomet diaľkový, svetlomet pravý
11	10	Svetlomet diaľkový, svetlomet ľavý
12	15	Prístrojová doska, svetlá cúvania, tempomat, elektronický termický spínač
13	15	Čerpadlo paliva
14	5	Odkladacia schránka, motorový priestor, osvetlenie evidenčného čísla

15	25	Stierače
16	30	Tepelné prvky zadného okna, tepelné prvky vonkajšieho zrkadla
17	30	Ventilátor čerstvého vzduchu
18	5	Tretí stierač (kombík)
19	10	Centrálne zamykanie a riadiaca jednotka vstrekovania paliva 100, 100 Quattro
20	30	Vyhrievané sedadlá s funkciou Memory Seat
21	25	Nepoužíva sa
22	–	Nepoužíva sa
23	30	Nepoužíva sa
24	10	Nepoužíva sa
25	30	Elektrické sedadlá s pamäťou, sedadlo pre cestujúceho
26	5	Auto-Check, elektricky nastaviteľné zrkadlá, kontrola pamäte sedadla vodiča
27	10	Riadiaca jednotka zapaľovania 100, 100 Quattro
28	15	Kontrolér vstrekovania paliva II
29	–	Rezervné poistky

Číslo	Popis
1	otvorené
2	Ventilátor chladiča (úroveň 2)
3	Modely 100  – výstup  ventilátora chladenia chladiča Modely 200 – ventilátor chladenia chladiča (úroveň 1)
4	Nepoužíva sa
5	Relé zníženia zaťaženia
6	Nepoužíva sa
7	Klakson
8	Relé proti krádeži
9	Striekacia tryska / stierač s intervalovým chodom
10	Čerpadlo paliva
11	Relé klimatizácie

Panel pomocného relé

Č.	Popis
1	Nie je použité
2	Riadiaca jednotka rádia pre upozornenie na bezpečnostný pás / svetlo polohy
3	Riadiaca jednotka oneskorenia vnútorného osvetlenia
4	Nie je použité
5	Kontrolér predných svetiel
6	Nie je použité
7	Relé ventilátora chladiča tretieho stupňa
8	Relé kombinované ABS
9	Relé intenzívneho postrekovača
10	Kontrolér ovládania okien
11	Kontrolér ovládania okien
12	Relé zadného stierača
13	Nie je použité
14	Automatický spínač pre okná
15	Relé vyhrievaného sedadla vodiča
16	Relé vyhrievaného sedadla pasažiera
17	Nie je použité

O Audi 100 C3 (1989-1991)

Audi 100 C3, vyrábané v rokoch 1989 až 1991, je známe svojou spoľahlivosťou a komfortom. Tento model patrí do tretej generácie Audi 100 a ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov. Medzi populárne motory patrí 2.0-litrový benzínový motor a 2.5-litrový dieselový motor, ktoré poskytujú vyvážený výkon a efektívnosť. Audi 100 C3 sa vyznačuje aerodynamickým dizajnom a kvalitným spracovaním interiéru, čo z neho robí obľúbenú voľbu medzi vodičmi, ktorí hľadajú spoľahlivé a pohodlné vozidlo na dlhé cesty.

Schéma poistkovej skrinky Audi 100 C3

Táto stránka zobrazuje schému poistkovej skrinky pre Audi 100 C3, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore motoru a v interiéri pod prístrojovou doskou. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej konfigurácii a správnom použití.
