Audi A3 a S3 8L (1996–2003) – poistková skrinka

9 júna, 2025 Peter Novák

V tomto článku nájdeš diagramy poistkovej skrinky Audi A3 a S3 8L (1996–2003), získaš informácie o polohe panelov poistiek v aute a naučíš sa priradenie každej poistky (rozloženie poistiek).

Obsah

Audi A3 I S3 8L (1996–2003) – schéma poistkovej skrinky

Rok výroby: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi A3 I S3 8L (1996–2003) je poistka 41 v poistkovej skrinke.

Bočný panel palubnej dosky poistkovej skrinky

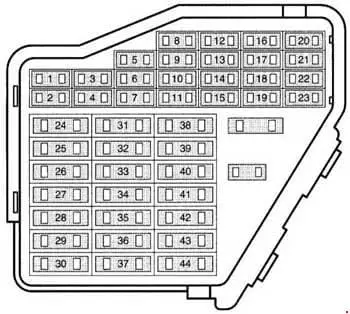

Audi A3 I S3 8L (1996–2003) – schéma poistkovej skrinky

Č.	Ampery [A]	Popis
1	10	S1 – Poistka v poistkovej skrinke na doske relé Z20 – Ľavý vykurovací prvok trysky 75x Z21 – Pravý vykurovací prvok vykurovania prúdom Z4 – Vyhrievané vonkajšie zrkadlo na strane vodiča Z5 – Vyhrievané vonkajšie zrkadlo na strane predného pasažiera
2	10	M5 – Žiarovka smerovky vpredu vľavo M7 – Žiarovka smerovky vpredu vpravo M18 – Žiarovka smerovky namontovaná vľavo M19 – Zosilňovač signálu vpravo
3	5	Osvetlenie: W6 – Svetlo v odkladacej schránke E87 – Riadiaca jednotka a displej klimatizácie Climatronic
4	5	Svetlo evidenčnej tabule

5	7.5	E87 – Riadiaca jednotka a displej klimatizácie Climatronic E45 – Spínač tempomatu E94 – Vyhrievaný regulátor sedadla vodiča E95 – Vyhrievaný regulátor sedadla predného pasažiera E159 – Spínač ventilu recirkulácie čerstvého vzduchu a vzduchu E221 – Riadiaca jednotka v volante 1) F269 – Spínač polohy ventilu teploty G65 – Vysokotlakový vysielač J293 – Riadiaca jednotka ventilátora chladiča J401 – Navigačný systém s riadiacou jednotkou CD prehrávača J402 – Riadiaca jednotka elektroniky riadenia navigácie J446 – Riadiaca jednotka parkovacej asistencie J453 – Multifunkčná riadiaca jednotka na volante R – Rádio Y7 – Automatická ochrana vnútorného zrkadla
6	5	E150 – Spínač vnútra kabíny na strane vodiča V94 – Motor centrálneho zamykania s riadiacou jednotkou oneskorenia vypnutia vnútorného osvetlenia a systémom proti krádeži
7	10	F189 – Spínač Tiptronic G22 – Vysielač počítadla kilometrov G266 – Hladina oleja a snímač teploty oleja J226 – Zablokovanie štartéra a relé svetla cúvania M16 – Svetlo cúvania vľavo M17 – Žiarovka cúvania vpravo
8	5	J526 – Ovládanie telefónu a telematika J412 – Riadiaca jednotka elektroniky riadenia mobilného telefónu R36 – Vysielač a prijímač telefónu
9	5	E132 – Spínač systému kontroly trakcie G85 – Vysielač uhla riadenia J104 – Riadiaca jednotka ABS
10	15	Benzínový motor na riadenie motora: J220 – kontrolér Motronic 2) J271 – Relé napájania Motronic) J363 – Relé napájania pre riadiacu jednotku Simos2)
10	5	Naftový motor na riadenie motora: J248 – riadiaca jednotka systému priameho vstrekovania nafty2)
10	10	J285 – Riadiaca jednotka v poistkovej skrinke3) J402 – Riadiaca jednotka elektroniky riadenia navigácie3) R – Rádio3) V94 – Motor centrálneho zamykania s riadiacou jednotkou oneskorenia vypnutia vnútorného osvetlenia a systémom varovania3)
11	5	G266 – Hladina oleja a snímač teploty oleja J17 – Relé čerpadla paliva J285 – Riadiaca jednotka v poistkovej skrinke K2 – Svetlo varovania alternátora K14 – Svetlo varovania parkovacej brzdy K29 – Svetlo varovania doby zapnutia K132 – Svetlo kontroly elektronického napájania K149 – Svetlo varovania elektronického systému motora N110 – Elektromagnet zámku páky voľby V48 – Motor ovládania svetlometu vľavo V49 – Motor regulácie prietoku svetlometu vpravo
12	7.5	J401 – Navigačný systém s riadiacou jednotkou CD J412 – Riadiaca jednotka elektroniky riadenia mobilného telefónu J526 – Ovládanie telefónu a telematika R36 – Vysielač a prijímač telefónu R86 – Zosilňovač antény pre mobilný telefón T16 – konektor 16 pin, čierny, stredná doska konzoly (diagnostický konektor)
13	10	M9 – Žiarovka brzdy vľavo M10 – Žiarovka brzdy vpravo M25 – Žiarovka brzdy s vysokou intenzitou
14	10	J452 – Kontrolér núdzových svetiel V94 – Motor centrálneho zamykania s riadiacou jednotkou oneskorenia vypnutia vnútorného osvetlenia a systémom proti krádeži W – Predné vnútorné svetlo W14 – Osvetlené zrkadlo na strane pasažiera W20 – Osvetlené zrkadlo na strane vodiča
15	5	E87 – Riadiaca jednotka a displej klimatizácie Climatronic G85 – Vysielač uhla riadenia J217 – Automatická riadiaca jednotka prevodovky J285 – Riadiaca jednotka v poistkovej skrinke
16	10	J293 – Kontrolér ventilátora chladiča
17	7.5	Z22 – Vyhrievač valca s blokovaním vľavo Z23 – Vyhrievač valca s blokovaním vpravo

18	10	L2 – Dvojitá žiarovka svetlometu vpravo (tlmené svetlo) K1 – Svetlo varovania tlmených svetiel
19	10	L1 – Žiarovka s dvojitým svetlometom na ľavej strane (hlavný svetlomet)
20	15	E102 – Regulátor prietoku svetlometov J124 – Monitorovací zariadenie žiarovky vzadu J344 – Regulátor svetla vpravo L2 – Dvojitá žiarovka svetlometu vpravo (diaľkové svetlo) V48 – Motor ovládania svetlometu vľavo V49 – Motor regulácie prietoku svetlometu vpravo
21	15	J124 – Monitorovací zariadenie žiarovky vzadu J343 – Regulátor svetla vľavo L1 – Žiarovka s dvojitým svetlometom na ľavej strane (tlmené svetlo)
22	5	J285 – Riadiaca jednotka v poistkovej skrinke M2 – Žiarovka vzadu vpravo M3 – Žiarovka na pravej strane
23	5	J285 – Riadiaca jednotka v poistkovej skrinke M1 – Žiarovka na ľavej strane M4 – Žiarovka s ľavou stopou
24	20	J31 – Automatické prerušovacie relé pre umývanie a stieranie

Leggere Audi A5 (8T, 8F) (2007-2016) – poistková skrinka

25	25	E87 – Riadiaca jednotka a displej systému klimatizácie / Climatronic V2 – Ventilátor čerstvého vzduchu
26	25	Z1 – Zadné okno
27	15	J30 – Stierač zadného okna a relé postrekovačov V12 – Motor stierača zadného okna
28	15 20⁴⁾	J17 – Relé čerpadla paliva
29	15	Benzínový motor na riadenie motora: J220 – kontrolér Motronic J271 – Relé napájania Motronic J361 – Riadiaca jednotka Simos J363 – Relé napájania pre riadiacu jednotku Simos N122 – Výstupná fáza
29	5	Naftový motor na riadenie motora: J248 – riadiaca jednotka systému priameho vstrekovania nafty 5)
29	10	Naftový motor na riadenie motora: J248 – riadiaca jednotka systému priameho vstrekovania paliva 6)
30	20	J245 – Riadiaca jednotka posuvného mechanizmu pre reguláciu otváracej strechy
31	20	J217 – Automatická riadiaca jednotka prevodovky J539 – Ovládanie servomechanizmu brzdy

31	5	J492 – Kontrolér pohonu všetkých kolies
32	10	Benzínový motor na riadenie motora: N30 – Vstrekovač, valec 1 N31 – Vstrekovač, valec 2 N32 – Vstrekovač, valec 3 N33 – Vstrekovač, valec 4
32	30	Naftový motor na riadenie motora: Kontrolér systému priameho vstrekovania J248 – Diesel
33	20	J31 – Automatické prerušované relé na umývanie a stieranie
34	10	Benzínový motor na riadenie motora: N75 – Elektromagnetický ventil na kontrolu tlaku N79 – Ohrievací prvok nádrže na olej N112 – Ventil na vstup sekundárneho vzduchu N156 – Prepínací ventil variabilného sacieho potrubia N249 – Ventil na recirkuláciu vzduchu turbokompresora N205 – Ventil na kontrolu vačkového hriadeľa 1
34	10	Naftový motor na riadenie motora: G70 – Merač hmotnosti vzduchu G80 – Prenosník na zdvih ihly N18 – Ventil na recirkuláciu výfukových plynov N75 – Elektromagnetický ventil na kontrolu tlaku N239 – Prepínací ventil lamiel variabilného sacieho potrubia
35	30	U10 – Zásuvka motora
36	15	L46 – Zadné hmlové svetlo L22 – Zadné hmlové svetlo vľavo L23 – Žiarovka zadného hmlového svetla vpravo
37	10	J285 – Riadiaca jednotka v poistkovej skrinke2) J402 – Riadiaca jednotka elektroniky riadenia navigácie2) R – Rádio2 V94 – Motor centrálneho zámku s riadiacou jednotkou oneskorenia vypnutia vnútorného osvetlenia a systémom proti krádeži2)
37	20	Benzínový motor na riadenie motora: J220 – riadiaca jednotka Motronic 3) J271 – relé napájania Motronic) J363 – Relé napájania pre riadiacu jednotku Simos3)
37	5	Naftový motor na riadenie motora: J248 – riadiaca jednotka systému priameho vstrekovania nafty3)
38	10	E150 – Spínač vnútra kabíny na strane vodiča F248 – Tlačidlo na uvoľnenie valca zámku zadného dverí J347 – Modul ultrazvukového senzora V94 – Motor centrálneho zámku s riadiacou jednotkou oneskorenia vypnutia vnútorného osvetlenia a systémom proti krádeži
39	15	Výstražné svetlá: M5 – Žiarovka prednej smerovky vľavo M7 – Žiarovka prednej smerovky vpravo M6 – Žiarovka zadnej smerovky vľavo M8 – Žiarovka zadnej smerovky vpravo M18 – Žiarovka smerovky namontovaná vľavo M19 – Žiarovka smerovky vpravo K65 – Výstražné svetlo smerovky vľavo K94 – Výstražné svetlo smerovky vpravo
40	20	H2 – Zvuk klaksónu H7 – Vyváženie zvuku

41	15	U1 – zapaľovač cigariet
42	15	J415 – Tuner systému navigácie pre televízor J515 – Ovládanie výberu antény R – Rádio R12 – Zosilňovač R44 – Zosilňovač so subwooferom, vľavo v batožinovom priestore R94 – Rozhranie systému navigácie
43	10	Benzínový motor na riadenie motora: G70 – Merač hmotnosti vzduchu N80 – Elektromagnetický ventil systému aktívneho uhlíkového filtra 1 Z19 – Ohrievač lambda sondy Z29 – Lambda sonda 1 ohrievač za katalyzátorom
43	10	Naftový motor na riadenie motora: F36 – Spínač pedála spojky F47 – Spínač pedála brzdy N79 – Ohrievací prvok nádrže na olej J359 – Relé nízkej úrovne tepla J360 – Relé vysokej úrovne tepla
44	15	Z6 – Vyhrievané sedadlo vodiča Z7 – Vyhrievané operadlo sedadla vodiča

Leggere Audi S3 8P (2009) – poistková skrinka

Relé relé (3 kolíky) / podpora poistky

Audi A3 I S3 8L (1996–2003) – schéma poistkovej skrinky - 2

Relé
1	Relé prídavnej pumpy vzduchu (J299) (benzínový motor) Relé vysokého výkonu kúrenia (J360) (naftový motor)
2	Relé napájania Motronic (J271) (benzínový motor) Relé napájania pre riadiacu jednotku Simos (J363) (benzínový motor) Relé nízkej úrovne tepla (J359) (naftový motor)
Číslo	Amp [A]	Prijímače
3¹⁾	20	Poistka pumpy podtlaku brzdy S283 (benzínový motor)
4²⁾	40	Špeciálna poistka vozidla 20 S310 (benzínový motor)

Mikro elektrická centrálna

Relé

J4 – Relé s dvojitou trubicou 2

J59 – relé vypúšťania X-pin
3

Prázdny

J17 – relé čerpadla paliva1) J52 – relé sviečok2)

J31 – Automatické intervalové relé pre umývanie a stieranie

Poistky

S44 – Termická poistka sedadla vodiča 1

S45 – Termická ochrana sedadla vodiča 2

S283 – Poistka čerpadla podtlaku brzdy3)

S37 – Jednoduchá poistka regulátora okna

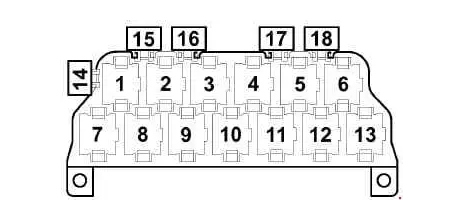

Relé relé (13 pin)

Relé
1	Prázdny
2	J124 – Zariadenie na monitorovanie zadnej žiarovky
3	J124 – Zariadenie na monitorovanie zadnej žiarovky
4	J552 – Relé regulátora otvárania okna na strane pasažiera
5	J351 – Sklopný ovládací panel vonkajšieho zrkadla
6	J351 – Sklopný ovládací panel vonkajšieho zrkadla
7	J508 – Relé tlmenia brzdových svetiel
8	J9 – Vyhrievané relé zadného okna
9	J17 – relé palivového čerpadla1)
10	J17 – relé palivového čerpadla2)
11	J226 – Inhibítor štartovacieho motora a relé cúvacej svetla

12	J322 – Relé systému priameho vstrekovania nafty
13	J397 – Relé relé ventilátora chladiča J155 – Riadiaca jednotka čerpadla chladiacej kvapaliny
Poistky
14	Prázdny
15	Prázdny
16	Prázdny
17	S43 – Termická poistka regulátora okna
18	S326 – Multifunkčná poistka volantu3)

Poistková skrinka hlavná

Č.	Ampery [A]	Prijímače
S131	50	Žhaviče (motor diesel)
S132	50	Riadenie motora
S133	30	Ventilátor chladiča
S134	110	Interiér
S138	150	Alternátor
S162	30	Poistka 1 (30) v poistkovej skrinke batérie

Leggere Audi Q7 4L (2005-2015) – poistková skrinka

O Audi A3 a S3 8L (1996–2003)

Audi A3 a S3 8L, vyrábané v rokoch 1996 až 2003, sú kompaktné vozidlá, ktoré sa stali obľúbenými vďaka svojmu elegantnému dizajnu a spoľahlivosti. Model A3 bol dostupný s rôznymi motorizáciami, vrátane benzínových a dieselových motorov, pričom najvýkonnejšia verzia S3 bola vybavená 1.8-litrovým turbo motorom s pohonom všetkých štyroch kolies Quattro. Interiér týchto modelov bol známy svojou kvalitou spracovania a komfortom, čo z nich robilo atraktívnu voľbu pre vodičov hľadajúcich kombináciu športového výkonu a každodennej praktickosti.

Schéma poistkovej skrinky Audi A3 a S3 8L

Táto stránka zobrazuje schému poistkovej skrinky pre modely Audi A3 a S3 8L. Poistková skrinka sa v týchto vozidlách zvyčajne nachádza na ľavej strane palubnej dosky alebo v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti elektrických komponentov vo vozidle.
