Audi A6 C5 Allroad (1997-2005) – poistková skrinka

Peter Novák

Audi A6 C5 Allroad (1997-2005) – schéma poistkovej skrinky

Rok výroby: 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi A6 C5 Allroad (1997-2005) je poistka 33 v poistkovej skrinke.



Poistková skrinka prístrojová doska bočná strana prístrojovej dosky

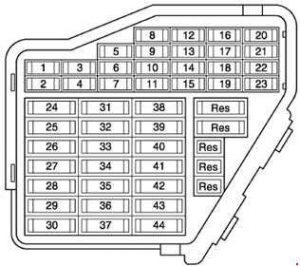

Audi A6 C5 Allroad (1997-2005) – schéma poistkovej skrinky

Číslo
 Amperáže [A]
 Popis
1 5 Ohrievací prvok, tryska na striekanie vľavo
Ohrievací prvok, tryska na striekanie vpravo
2 10 Spínač núdzových svetiel
3 5 Osvetlenie priestoru pre cestujúcich
4 5 Osvetlenie evidenčnej tabule
5 10 Úroveň oleja/senzor teploty oleja;

Regulačná ventil pre kompresor, systém klimatizácie;

Senzor vysokého tlaku;

Spínač TipTronic;

Riadiaca jednotka monitor tlaku pneumatík;

Monitorovací zariadenie žiaroviek;

Mobilný telefón, ktorý ovláda elektroniku riadenia;

Ovládač a displej klimatizácie/klimatizácie;

Senzor kvality vzduchu;

Systém navigácie s riadiacou jednotkou CD prehrávača;

Riadiaca jednotka autoloviteľného odpruženia;

Riadiaca jednotka pre kontrolu výšky odpruženia;

Riadiaca jednotka telefonická/telematická;

Riadiaca jednotka pre hlasové ovládanie;

Riadiaca jednotka asistencie parkovania;

Spínač zadného závesu.
6 5 Riadiaca jednotka centrálna s blokovaním
7 10 Riadiaca jednotka ABS;

Senzor uhla riadenia;

Tlačidlo TCS/ESP;

Spínač pedálu brzdy systému tempomatu (systém priameho vstrekovania nafty);

Spínač pedálu spojky.
8 5 Riadiaca jednotka telefonická/telematická;

Riadiaca jednotka pre hlasové ovládanie.
9 10 Vyhrievané zrkadlo vonkajšie, strana vodiča;

Vyhrievané zrkadlo vonkajšie, strana predného pasažiera.
10 5 Kontrola svetlometov, riadiaca jednotka
11 5 Automatické vnútorné zrkadlo proti oslneniu
12 10 Diagnostické pripojenie
13 10 Spínač svetla brzdy;

Žiarovky brzdy.
14 10 Riadiaca jednotka centrálna s blokovaním;

Pamäť riadiacej jednotky, sedadlo vodiča;

Pamäť riadiacej jednotky, sedadlo predného pasažiera;

Spínač uvoľnenia batožinového priestoru;

Spínač vnútorného monitora.
15 10 Riadiaca jednotka s displejom na prístrojovej doske;

Relé izolácie solárnych panelov;

Systém navigácie s riadiacou jednotkou CD prehrávača;

Riadiaca jednotka pamäť zrkadla;

Prijímač rádia pomocný ovládaný rádiom.
16 5 Senzor uhla riadenia
17 10 Riadiaca jednotka monitor tlaku pneumatík;

Riadiaca jednotka autoloviteľného odpruženia;

Spínač obojsmerného rádia;

Riadiaca jednotka asistencie parkovania.
18 10 Hlavná žiarovka, pravá;

Svetlomet s tlmeným svetlom – varovné svetlo.
19 10 Hlavná žiarovka, ľavá
20 15 Žiarovka so žiarovkou diaľkového svetla, pravá;

Motor kontroly svetlometov, pravý.
21 15 Žiarovka so žiarovkou tlmeného svetla, ľavá;

Motor kontroly svetlometov, ľavý.
22 5 Lampadina laterale, desná;

Lampadina posteriore, desná.
23 5 Lampadina laterale, ľavá;

Lampadina posteriore, ľavá.
24 25 Spruzzatore automatico intermittente/relè tergicristallo;

Controllo tergicristalli intermittenti.
25 30 Controllore a displej klimatizácie/klimatizátor;

Relè izolácia solárnych panelov;

Ventola vzduchu;

Relè magnetické spojenie;

Relè pomocného ohrievača.
26 30 Controllore a displej klimatizácie/klimatizátor;

Spínač vyhrievaného zadného okna.
27 15 Vyhrievaný volant;

Motor stierača zadného okna.
28 20 Čerpadlo paliva (čerpadlo napájania);

Riadiaca jednotka čerpadla paliva;

Relè čerpadla paliva.
29 30 20 Cievka zapaľovania s výstupným stupňom (kód motora BAS);

Motronic (kód motora BAS);

Výstupný stupeň cievky zapaľovania s výstupným stupňom;

Motronic;

Ventily regulácie rozvodu vačkového hriadeľa.
30 20 Riadič nastavenia posuvnej strechy
31 15 Inhibítor štartovania a relè svetla spiatočky;

Spínač núdzových svetiel;

Spínač svetiel spiatočky;

Diagnóza pripojenia;

Multifunkčný spínač;

Relè oneskorenia vypnutia zapaľovania;

Riadiaca jednotka automatickej prevodovky.
32 20 Injektory;

Spínač systému tempomatu.
33 15 Zapaľovač cigariet;

Zapaľovač cigariet, zadný.
34 15 Relè sekundárneho vzduchového čerpadla;

Elektromagnetické ventily;

Ventil vstupu sekundárneho vzduchu;

Ventil návratu vzduchu turbodúchadla;

Meracie prístroje hmotnosti vzduchu;

Ohrievač pre lambda sondy;

Odbočovací ventil zberného potrubia.
35 30 Lisovanie prívesu
36 15 Spínač predných a zadných hmlových svetiel
37 20 Rádio;

Zosilňovač so subwooferom;

Riadiaca jednotka výberu antén;

Kontrolér elektroniky riadenia, navigácia;

Tuner navigácie/TV;

Rozhranie navigácie;

Čítačka čipových kariet.
38 20 Riadiaca jednotka centrálneho zamykania
39 15 Spínač núdzových svetiel
40 25 Relè zvukového signálu s dvoma tónmi
41 25 Relè pre elektromagnetické ventily ABS (všetky modely na ceste)
42 25 Riadiaca jednotka ABS
43 5 Rádio;

Kontrolér elektroniky riadenia, navigácia.
44 30 Relè pomocného ohrievača;

Relè izolácia solárnych panelov 2;

Regulátor vyhrievaného sedadla vodiča;

Regulátor vyhrievaného sedadla predného spolujazdca;

Spínač vyhrievaného zadného sedadla ľavého s regulátorom;

Spínač vyhrievaného zadného sedadla pravého s regulátorom.

Podpora relé na 13 bodov, za odkladacou schránkou vodiča

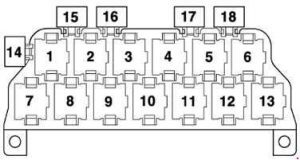

Audi A6 C5 Allroad (1997-2005) – schéma poistkovej skrinky - 2

Číslo Popis
1 Relé s dvoma tónmi (telematika – USA) – J4
2 Relé alternatívneho zapínania – J442;

Riadiaca jednotka systému varovania (taxi) – J85;

Siréna relé (policajné vozidlá) – J408;

Relé systému varovania, prepínanie svetiel (špeciálne vozidlá) – J549.
3 Relé izolácie solárnych panelov – J309;

Riadiaca jednotka systému varovania (taxi) – J85;

Siréna relé (policajné vozidlá) – J408;

Relé systému varovania 2, hlavné zapojenie prerušované (špeciálne vozidlá) – J461.
4 Relé s inhibítorom štartovania – J207;

Inhibítor štartovania a relé svetla cúvania – J226.
5 Relé magnetického spojenia – J44;

Relé pomocného ohrievača – J8.
6 Relé svetla hmlových svetiel – J5;

Relé čerpadla paliva (TDI) – J17.
7 Skupina multifunkčného ovládania volantu – J453
8 Skupina multifunkčného ovládania volantu – J453
9 Zariadenie na monitorovanie žiaroviek – J123
10 Zariadenie na monitorovanie žiaroviek – J123
11 Sklopné vonkajšie zrkadlo riadiacej jednotky systému – J351
12 Sklopné vonkajšie zrkadlo riadiacej jednotky systému – J351
13 Riadiaca jednotka Servotronic – J236
14 Poistka taxametra – S182;

Poistka E (policajné vozidlá) – S201;

Poistka relé hydraulického čerpadla (všetky modely na ceste) – S279.
15 Nepoužíva sa
16 Poistka systému varovania (taxi) – S57;

Poistka B (policajné vozidlá) – S202.
17 Taxameter a poistka systému varovania (taxi) – S183;

Poistka C (policajné vozidlá) – S203;

Poistka systému interkomunikácie (špeciálne vozidlá) – S253;

Poistka hmlových svetiel (denné svetlá – Kanada) – S28.
18 Nainštalované v akejkoľvek voľnej polohe;

Alternátor zapínaný – J442 (špeciálne vozidlá);

Systém varovania II riadiaca jednotka – J430 (taxi);

Relé laser pre systém varovania hlavných svetiel – J182 (policajné vozidlá);

Relé izolácie solárnych panelov – J309 (taxi).

Microcentrála elektrická, za priestorom pre cestujúcich vodiča

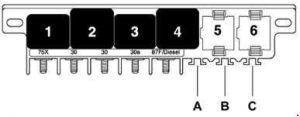

Audi A6 C5 Allroad (1997-2005) – schéma poistkovej skrinky - 3

Číslo
 Popis
1 Relé s dvoma tónmi – J4
2 Relé na vypúšťanie kontaktov X – J59
3 Relé hydraulických čerpadiel prevodovky s nízkym prietokom (modely allroad) – J555
4 Relé čerpadla paliva (benzínové motory) – J17;

Relé žhaviacich sviečok (naftové motory) – J52.
5 Automatická medzizastávka / relé so spínačom – J31
6 Automatická medzizastávka / relé so spínačom – J31
A Poistka s reguláciou stĺpika riadenia – S275
B Poistka zadného závesu – S100
C Systém varovania 2 poistky (taxi) – S181;

Poistka C (policajné vozidlá) – S204;

Poistka na núdzové uvoľnenie zadného krytu (špeciálne vozidlá) – S195;

Poistka multifunkčného volantu (modrá) – S326, zavedená postupne od 05.02.

Podpora relé na 8 bodov, za odkladacou schránkou vodiča, za mikro riadiacou jednotkou

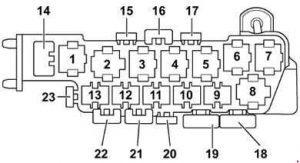

Audi A6 C5 Allroad (1997-2005) – schéma poistkovej skrinky - 4

Číslo
 Popis
1 Relé pre elektromagnetické ventily – ABS s ESP – J106
2 Relé rýchlosti ventilátora kúrenia – J101
3 Relé ventilátora kúrenia – J26;

Relé cirkulácie chladiacej kvapaliny – J151.
4 Relé prevádzky ventilátora kúrenia – J138
5 Nepoužíva sa
6 Relé automatického vyrovnávania kompresora odpruženia (modely allroad) – J403
7 Relé čerpadla návratu – ABS s ESP – J105
8 Relé ventilu na uzatváranie chladiacej kvapaliny – J541
14 Termoregulácia sedadla, poistka termického ochrany na strane vodiča (modely terénne vozidlá) – S44
15 Poistka pre zásuvku 12 V – S184
16 Poistka elektrického termického predného skla – S37
17 Poistka elektrického termického zadného okna – S43
18 Poistka riadiacej jednotky ABS – S123
19 Poistka ventilátora kúrenia – S42
20 Poistka skupiny riadenia ventilátora kúrenia – S142
21 Poistka termická s reguláciou sedadla, na strane vodiča – S44;

Poistka ventilátora chladiča (modely allroad) – S42.
22 Poistka automatického vyrovnávania odpruženia – S110
24 Poistka termická s reguláciou sedadla, na strane predného cestujúceho – S80

Podpora relé, strana vodiča, za prístrojovou doskou v centrálnej podpore

Audi A6 C5 Allroad (1997-2005) – schéma poistkovej skrinky - 5

Číslo
 Popis
1 Relé s nízkym tepelným výkonom – J359;

Relé servoregulátora brzdy – J569.
2 Relé pomocného vykurovania – J8;

Relé izolácie solárnych panelov 2 – J354.
3 Relé s vysokým tepelným výkonom – J360
A Nepoužíva sa
B Nepoužíva sa
C Dodatočná poistka vykurovania 2 – S143;

Poistka relé hydraulickej pumpy (servo brzda) – S279;

Poistka palivovej pumpy – S81 (modely RS6; vozidlá s pravostranným pohonom).
D Dodatočná poistka vykurovania – S109;

Poistka palivovej pumpy – S81 (modely RS6; vozidlá s ľavostranným pohonom).

Podpora relé na 3 body v poistkovej skrinke, expanzná komora

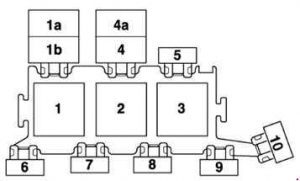

Audi A6 C5 Allroad (1997-2005) – schéma poistkovej skrinky - 6

Číslo
 Popis
1 Relé pumpy sekundárneho vzduchu – J299 (modely RS6)
1a Relé ventilátora chladiča (modely allroad) – J26
1b Relé cirkulácie chladiacej kvapaliny (modely allroad) – J151;

Relé prídavnej pumpy chladiacej kvapaliny – J496.
2 Relé pumpy sekundárneho vzduchu – J299
3 Motronic relé napájania prúdu (benzínové motory) – J271;

Relé systému priamej injekcie nafty (naftové motory) – J322;

Relé oneskorenia vypnutia zapaľovania (automatická prevodovka 01J) – J64.
4 Relé pumpy chladenia paliva – J445;

Relé cirkulácie chladiacej kvapaliny – J151 (modely RS6).
4a Nepoužíva sa
5 Poistka riadiacej jednotky motora – S102;

Poistka elektroniky motora (všetky modely na ceste) – S282.
6 Nepoužíva sa (vozidlá s pravostranným riadením);

Poistka 2 pre žhaviace sviečky – motor, V6 TDI, V8 TDI – S125;

Poistka pre žhaviace sviečky – motor, 4 valce – S39;

Poistka ventilátora chladiča (modely allroad) – S94.
7 Poistka pre žhaviace sviečky – motor, V6 TDI, V8 TDI – S39;

Poistka pumpy sekundárneho vzduchu (benzínové motory) – S130;

Poistka pomocného ohrievača – S62 (vozidlá s ľavostranným riadením) do modelového roku 2000;

Nepoužíva sa (vozidlá s ľavostranným riadením).
8 Poistka pomocného ohrievača – S62 (vozidlá s pravostranným riadením) do modelového roku 2000;

Nepoužíva sa (vozidlá s pravostranným riadením).
9 Poistka 2 pre žhaviace sviečky – motor, V6 TDI, V8 TDI – S125;

Poistka pre žhaviace sviečky – motor, 4 valce – S39;

Poistka ventilátora chladiča (modely allroad) – S94;

Poistka pumpy chladiacej kvapaliny (modely RS6) – S78;

Nepoužíva sa (vozidlá s pravostranným riadením).
10 Poistka pre chladenie paliva – S262;

Poistka -1- (15) (automatická prevodovka 01J) – S199;

Poistka skupiny riadenia ventilátora chladiča (všetky modely na ceste) – S142;

Nepoužíva sa (vozidlá s pravostranným riadením).

Poistka v expanznej komore

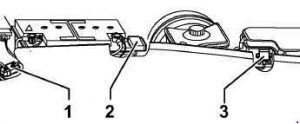

Audi A6 C5 Allroad (1997-2005) – schéma poistkovej skrinky - 7

Číslo
 Popis
1 Poistka -1- (30) (týka sa len V8) – S204
2 Poistka -2- (30) – S205
3 Poistka vykurovania pomocného zariadenia – S62

Poistka v expanznej komore (modely RS6)

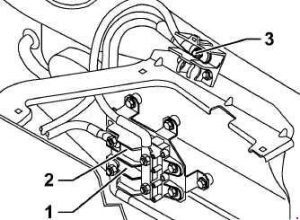

Audi A6 C5 Allroad (1997-2005) – schéma poistkovej skrinky - 8

Číslo
 Popis
1 Poistka -2- (30) – S205
2 Poistka -1- (30) – S204
3 Šroubový spoj batérie

O Audi A6 C5 Allroad (1997-2005)

Audi A6 C5 Allroad, vyrábaný v rokoch 1997 až 2005, je robustné a všestranné vozidlo, ktoré kombinuje eleganciu a schopnosť zvládať náročnejší terén. Tento model je známy svojím sofistikovaným dizajnom a vysokou úrovňou komfortu. Audi A6 C5 Allroad ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré sú známe svojou spoľahlivosťou a výkonom. Vozidlo je vybavené pokročilým systémom pohonu všetkých kolies quattro, ktorý zaisťuje vynikajúcu trakciu a stabilitu na rôznych povrchoch. Vďaka týmto vlastnostiam je Audi A6 C5 Allroad ideálnou voľbou pre tých, ktorí hľadajú luxusné auto s terénnymi schopnosťami.

Schéma poistkovej skrinky Audi A6 C5 Allroad

Táto stránka zobrazuje schému poistkovej skrinky pre Audi A6 C5 Allroad, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pod kapotou a v interiéri vozidla, konkrétne na strane vodiča. Diagramy na tejto stránke detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať poistky s rovnakou ampérovou hodnotou pri ich výmene, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vozidla, preto je dôležité mať prehľad o jej usporiadaní a správnom použití.

Post correlati:

  1. Audi S3 (2008-2016) – poistková skrinka
  2. Audi 100 C4 (1990-1994) – batérie
  3. Audi Q3 8U (od 2011) – batérie
  4. Audi A4 Allroad B8 (od 2009) – batérie
  5. Audi TT 8N (1998-2006) – poistková skrinka
  6. Audi A4/S4 (B8/8K) (2008-2016) – poistková skrinka
  7. Audi V8 4C (1988-1994) – poistková skrinka
  8. Audi A7 (2011-2019) – poistková skrinka
Leggere  Audi Q5 FY (2018-2022) – poistková skrinka

Peter Novák

Peter Novák

Volám sa Peter Novák a dlhodobo sa venujem automobilovej elektrotechnike a diagnostike vozidiel. K autám a ich elektrickým systémom som sa dostal už v mladosti, keď ma začali zaujímať schémy zapojenia, poistky a riešenie porúch v elektroinštalácii. Postupne sa z koníčka stala práca a dnes sa špecializujem najmä na poistkové skrinky, relé a elektrické rozvody v osobných aj úžitkových vozidlách. Venujem sa vyhľadávaniu, kontrole a spracovaniu schém poistiek pre rôzne značky a modely áut. Mojím cieľom je sprístupniť prehľadné a presné informácie, ktoré pomôžu vodičom aj mechanikom rýchlo nájsť správnu poistku a pochopiť, ako funguje elektrická výbava vozidla.
