Audi Q5 FY (2018-2022) – poistková skrinka
V tomto článku nájdete diagramy poistkovej skrinky Audi Q5 FY (2018–2022), získate informácie o polohe panelov poistiek vnútri auta a naučíte sa priradenie každej poistky (rozloženie poistiek).
Audi Q5 FY (2018-2020) – schéma poistky
Rok výroby: 2018, 2019, 2020.
Poloha poistkovej skrinky
Kabína
V kabíne sú dve lišty poistiek.

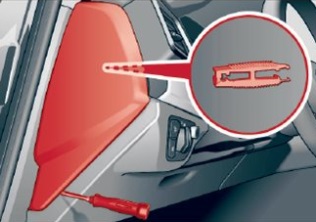

Prvá sa nachádza na ľavej strane prístrojovej dosky.

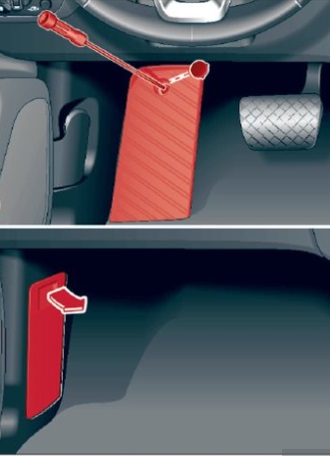

Druhá sa nachádza v podnožke vodiča v vozidlách s volantom naľavo alebo za krytom v priestore pre nohy predného pasažiera v vozidlách s volantom napravo.

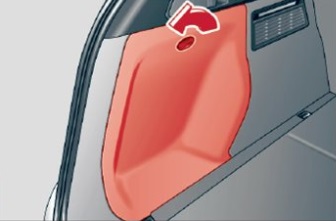

Batožinový priestor
Nachádza sa za obložením na ľavej strane zadnej komory.
Schémy poistkovej skrinky

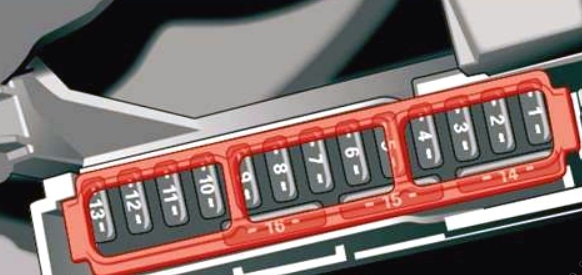

Panel poistiek v prístrojovej doske
Priradenie poistiek na ľavej strane palubnej dosky (2018-2020)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | Telefón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Display Head-up | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Hudobné rozhranie Audi;
USB nabíjací port. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ovládacie prvky prednej klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zámok stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Display infotainment systému | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Infotainment jednotka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Elektronika stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Infotainment systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Regulácia asistovanej kolónie riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Vyhrievanie volantu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka v odkladacej schránke
Vozy s volantom naľavo
Vozy s volantom napravo
Priradenie poistiek v priestore pre nohy vodiča / predného pasažiera (2018-2020)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P panel poistiek A (hnedý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A2 | 2018:
Senzor hmotnostného prietoku vzduchu; Nastavenie vačkového hriadeľa; Čerpadlo chladiča stlačeného vzduchu; 2019-2020: Prvky motora |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A3 | 2018:
Výfukový ventil; Palivové vstrekovače; Otvorenie chladiča; 2019: Palivové vstrekovače; Ohrievač olejovej vane; 2020: Výfukový ventil; Palivové vstrekovače; Otvorenie chladiča; Ohrievanie olejovej vane. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A4 | 2018:
Čerpadlo vákuum; Čerpadlo horúcej vody; Senzor pevných častíc; Senzor biodieselu; 2019-2020: Čerpadlo vákuum; Čerpadlo horúcej vody; Senzor pevných častíc; Senzor biodieselu; Výfukový ventil; Senzor chladiča; Prvky motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A5 | Senzor brzdového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A6 | Ventily motora;
Nastavenie vačkového hriadeľa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A7 | 2018:
Ohrievaný senzor kyslíka; Senzor hmotnostného prietoku vzduchu; 2019: Ohrievané senzory kyslíka; 2020: Ohrievané senzory kyslíka; Senzor hmotnostného prietoku vzduchu; Čerpadlo vody. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A8 | 2018:
Čerpadlo vody; Čerpadlo s vysokým tlakom; Regulačná ventil s vysokým tlakom; 2019: Čerpadlo vody; 2020: Čerpadlo vody; Čerpadlo s vysokým tlakom; Regulačná ventil s vysokým tlakom; Senzor hmotnostného prietoku vzduchu; Prvky motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A9 | Čerpadlo horúcej vody | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A10 | Senzor tlaku oleja;
Senzor teploty oleja. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A11 | Senzor polohy spojkového pedálu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A12 | 2018-2019:
Ventily motora; 2020: Ventily motora; Podpora motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A13 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A14 | 2018-2019:
Palivové vstrekovače; 2020: Modul riadenia motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A15 | 2018:
Zapaľovacie cievky; 2019-2020: Zapaľovacie cievky; Ohrievané senzory kyslíka. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A16 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P panel poistiek B (červený) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B1 | Systém alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B2 | Modul riadenia motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B3 | Bedrová opierka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B4 | Mechanizmus výberu automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B5 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B6 | Elektromechanická parkovacia brzda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B7 | Modul riadenia brány | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B8 | Osvetlenie vnútorného stropu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B9 | 2018:
Nepoužíva sa; 2019-2020: Systém pripojenia alarmu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B10 | Modul riadenia airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B11 | Elektronická kontrola stability (ESC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B12 | Diagnostický konektor;
Senzor svetla a dažďa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B13 | Systém riadenia klímy | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B14 | Modul riadenia predných dverí vpravo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B15 | 2018-2019:
Kompressor klimatizácie; 2020: Kompressor klimatizácie; Ohrievanie krku vľavo. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B16 | 2018-2019:
Nepoužíva sa; 2020: Brzdový systém |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P panel poistiek C (čierny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | Vyhrievanie predných sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | Stierače | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | Elektronika ľavého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | Panoramatá strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | Modul riadenia ľavých predných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | Zásuvky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | 2018-2019:
Modul riadenia pravých zadných dverí; 2020: Modul riadenia pravých zadných dverí; Elektrické okno pravých zadných dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | Pohon všetkých kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | Elektronika pravého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | Umývačka čelného skla;
Umývačka svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | Modul riadenia ľavých zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | 2018-2019:
Nepoužíva sa; 2020: Stacionárne vyhrievanie |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P panel poistiek D (čierny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D1 | Vetranie sedadla;
Spätné zrkadlo; Systém klimatizácie; Ovládanie systému klimatizácie vzadu; Odmlžovač čelného skla; Diagnostika. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D2 | 2018-2019:
Diagnostika Systém riadenia klímy; 2020: Diagnostika; Modul riadenia elektrického systému vozidla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D3 | 2018:
Aktivátor zvuku a regulácia zvuku výfuku; 2019: Nepoužíva sa; 2020: Aktivátor zvuku a regulácia zvuku výfuku |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D4 | Senzor polohy pedálu spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D5 | 2018-2019:
Štartovanie motora; 2020: Štartovanie motora; Deaktivácia v núdzovom režime. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D7 | 2018-2019:
USB nabíjacia zásuvka vzadu; 2020: USB nabíjacia zásuvka vzadu; Aktívny pedál akcelerátora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D8 | 2018:
HomeLink; 2019-2020: Otvorenie garážových dverí; Aktívna elektromechanická stabilizácia. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D9 | Adaptívny tempomat | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D10 | 2018:
Nepoužíva sa; 2019-2020: Externý zvuk; Modul pedálu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D11 | Video kamera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D12 | Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D13 | Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D14 | 2018:
Stierač zadného okna; 2019-2020: Ventil chladenia prevodovky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D16 | 2018:
Nepoužíva sa; 2019-2020: Príprava na Rear Seat Entertainment. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P panel poistiek E (červený) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E1 | Zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E2 | 2018:
Nepoužíva sa; 2019: Ventily motora; 2020: Spojka kompresora, systém CNG; Ventily motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E5 | 2018:
Podpora motora; 2019-2020: Nepoužíva sa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E6 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E7 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E8 | Systém klimatizácie (ventilátor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E10 | Dynamické ovládanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E11 | 2018-2019:
Štartovanie motora; 2020: Štartovanie motora; Správa teploty. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E12 | 2018-2019:
Nepoužíva sa; 2020: Olejná pumpa |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

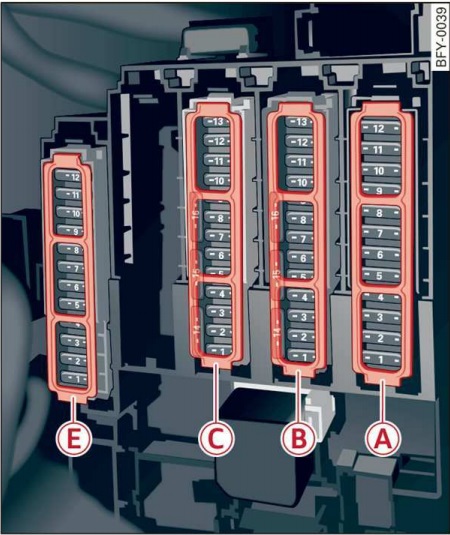

Poistková skrinka batožinového priestoru
Priradenie poistiek v batožinovom priestore (2018-2020)
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel poistiek A (čierny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A1 | 2018-2019:
Nepoužíva sa; 2020: Správa tepla |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A2 | Odmrazovanie čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A3 | Odmrazovanie čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A5 | Kontrola odpruženia, pneumatické odpruženie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A6 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A7 | Odmrazovač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A8 | Vyhrievanie zadných sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A9 | Ľavé zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A10 | Napínač bezpečnostného pásu vľavo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A11 | Centrálne zamykanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A12 | Veko elektrického batožinového priestoru | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel poistiek B (červený) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nedelené | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B2 | 2018-2019:
Nepoužíva sa; 2020: Batéria s vysokým napätím. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B3 | 2018-2019:
Nepoužíva sa; 2020: Čerpadlo vody s vysokým napätím. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B4 | 2018-2019:
Nepoužíva sa; 2020: Elektrický motor. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B8 | 2018-2019:
Nepoužíva sa; 2020: Kompresor klimatizácie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B10 | 2018-2019:
Nepoužíva sa; 2020: Batéria s vysokým napätím. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B11 | 2018-2019:
Nepoužíva sa; 2020: Rýchlonabíjacie zariadenie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Panel poistiek C (hnedý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | Telefón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | Bedrová opierka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | Bočný asistent Audi | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | 2018:
Nepoužíva sa; 2019-2020: Príprava pre Rear Seat Entertainment. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | 2018:
Nepoužíva sa; 2019-2020: Otváranie a štartovanie vozidla (NFC). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | 2018-2019:
Inteligentný modul (nádrž); 2020: Prijímač rádia pre vykurovanie; Inteligentný modul (nádrž paliva). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | Chladený držiak na poháre | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | 2018-2019:
Nepoužíva sa; 2020: Televízny tuner. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | 2018:
Baterka 12 V; 2019-2020: Modul pre kontrolu pomocnej batérie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | HomeLink / Ovládač garáže | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C13 | Kamera na cúvanie, periférne kamery | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C14 | Zadné svetlá pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C16 | Napínač bezpečnostného pásu pravého | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel poistiek E (červený) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E2 | Audio zosilňovač | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E3 | 2018:
Vykurovanie AdBlue; 2019: Nepoužíva sa; 2020: Vykurovanie AdBlue. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E5 | Záves na príves (pravé svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E7 | Záves na ťahanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E8 | Záves na príves (ľavé svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E9 | Záves na príves (zásuvka) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E10 | Športový diferenciál | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E11 | 2018:
Vykurovanie AdBlue; 2019: Nepoužíva sa; 2020: Vykurovanie AdBlue. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Audi Q5 FY – schéma poistkovej skrinky
Rok výroby: 2018, 2019, 2020.
Poloha poistkovej skrinky
Priestor pre cestujúcich
V kabíne sú dve lišty poistiek.
Prvá sa nachádza na ľavej strane prístrojovej dosky.
Druhá sa nachádza v podnožke vodiča v vozidlách s volantom naľavo alebo za krytom v priestore pre nohy predného pasažiera v vozidlách s volantom napravo.
Batožinový priestor
Nachádza sa za obložením na ľavej strane zadného priestoru.
Schémy poistkovej skrinky
2021

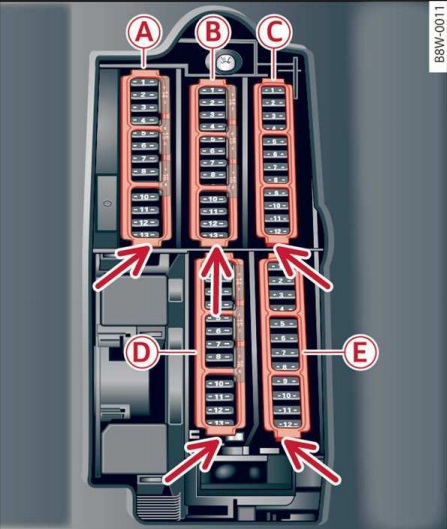

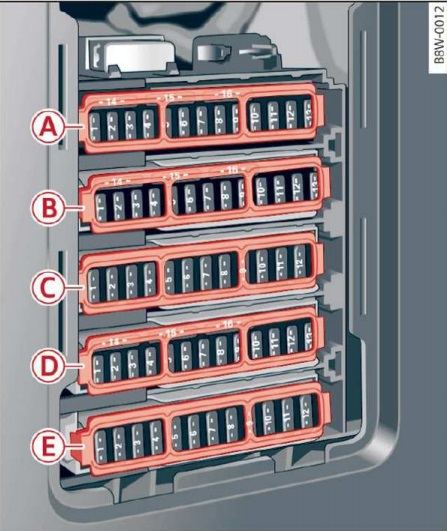

P panel poistiek pre nohy
Vozidlá s volantom naľavo
Vozidlá s volantom napravo
Priradenie poistiek v priestore pre nohy vodiča/pasažiera vpredu
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P panel poistiek A (hnedý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A1 | Ohrievanie katalyzátora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A2 | Súčiastky motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A3 | Ventily výfuku;
Palivové vstrekovače; Nasávanie chladiča; Ohrievanie krytu bloku. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A4 | Vakuová pumpa;
Čerpadlo teplej vody; Senzor častíc; Senzor biodieselu; Ventily výfuku. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A5 | Senzor brzdového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A6 | Ventily motora;
Nastavenie vačkového hriadeľa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A7 | Ohrievané kyslíkové senzory;
Senzor hmotnostného prietoku vzduchu; Čerpadlo vody. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A8 | Čerpadlo vody;
Čerpadlo vysokého tlaku; Ventil regulátora vysokého tlaku; Senzor hmotnostného prietoku vzduchu; Podpora motora; Teplotný ventil. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A9 | Čerpadlo teplej vody;
Generátor systému pohonu 48 V; Čerpadlo vody 48 V; |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A10 | Senzor tlaku oleja;
Senzor teploty oleja. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A11 | Senzor polohy spojkového pedálu;
Generátor systému pohonu 48 V; Čerpadlo vody; Generátor systému pohonu 12 V. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A12 | Ventily motora;
Podpora motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A13 | Ventilátor chladiča | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A14 | Palivové vstrekovače;
Riadiaci modul motora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A15 | Zapaľovacie cievky;
Ohrievané kyslíkové senzory. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A16 | Čerpadlo paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P panel poistiek B (červený) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B1 | Systém alarmu proti krádeži | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B2 | Riadiaci modul motora | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B3 | Bedrová opierka;
Masáž sedadiel; Elektronika ľavého predného sedadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B4 | Mechanizmus výberu automatickej prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B5 | Klaksón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B6 | Elektromechanická parkovacia brzda | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B7 | Modul diagnostickej zásuvky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B8 | Modul riadenia stropu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B9 | Systém prepojenia alarmov. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B10 | Modul riadenia airbagu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B11 | Elektronická kontrola stability (ESC);
ABS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B12 | Diagnostická zásuvka;
Senzor svetla a dažďa. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B13 | Systém riadenia klimatizácie, vykurovania a vetrania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B14 | Modul riadenia pravých predných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B15 | Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B16 | Brzdový systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P panel poistiek C (čierny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | Ohrievanie predných sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | Tergiče | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | Elektronika ľavého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | Panoramatická sklenená strecha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C5 | Modul riadenia ľavých predných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | 12V zásuvky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | Modul riadenia pravých zadných dverí;
Elektrické okno pravých zadných dverí. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | Pohon všetkých kolies | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | Elektronika pravého svetlometu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | Umývačka čelného skla;
Umývačka svetlometov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | Modul riadenia ľavých zadných dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | Stacionárne kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel poistiek D (čierny) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D1 | Elektronika predných sedadiel;
Vetranie sedadla; Zrkadlo; Systém klimatizácie; Ovládanie systému klimatizácie vzadu; Odmlžovač predného čelného skla; Diagnostický port. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D2 | Diagnostický port;
Modul riadenia elektrického systému vozidla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D3 | Aktivátor zvuku a regulácia zvuku výfuku | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D4 | Senzor polohy pedálu spojky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D5 | Štartovanie motora;
Deaktivácia v núdzovom režime. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D6 | Informácie o premávke (TMC);
Diagnostický port. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D7 | USB porty | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D8 | HomeLink | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D9 | Adaptívny tempomat;
Asistent vodiča Audi. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D10 | Externý zvuk;
Modul pedálu akcelerátora. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D11 | Predná kamera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D12 | Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D13 | Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D14 | Ventil chladenia prevodového oleja. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| D15 | Alarm;
Hands-free systém. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Panel poistiek E (červený) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E1 | Zapaľovacie cievky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E2 | Kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E5 | Ľavý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E6 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E7 | Prístrojová doska | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E8 | Systém klimatizácie (ventilátor) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E9 | Pravý svetlomet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E10 | Dynamická kontrola | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E11 | Štartovanie motora;
Správa tepla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E12 | Čerpadlo oleja. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Panel poistiek v prístrojovej doske
Priradenie poistiek na ľavej strane prístrojovej dosky
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Displej Head-up | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Hudobné rozhranie Audi;
USB nabíjací port. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | Ovládacie prvky prednej klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | Zámok stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Centrálny displej | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | Sada ukazovateľov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Nastavenie hlasitosti | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Spínač svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | Elektronika stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | Infotainment systém | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Nastavenie asistovaného stĺpika riadenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Vyhrievanie volantu;
Elektronika volantu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka batožinového priestoru
Priradenie poistiek v batožinovom priestore
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistková skrinka A (čierna) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A1 | Riadenie tepla;
Čerpadlo chladiacej kvapaliny. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A2 | Ohrievač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A3 | Ohrievač predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A5 | Kontrola odpruženia;
Pneumatické odpruženie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A6 | Automatická prevodovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A7 | Ohrievač zadného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A8 | Vyhrievanie zadných sedadiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A9 | Ľavé zadné svetlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A10 | Modul airbagov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A11 | Zamknutie zadného veka;
Zamknutie dvierok paliva; Systém pohodlného prístupu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| A12 | Elektrické zadné veko | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Poistková skrinka B (červená) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B2 | Batéria s vysokým napätím; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B3 | Čerpadlo vody s batériou s vysokým napätím. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B4 | Elektrický motor; | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B6 | Elektrický kompresor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B8 | Kompresor klimatizácie. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B9 | Kontrola teploty | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B10 | Batéria s vysokým napätím. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| B11 | Zariadenie na nabíjanie s vysokým napätím | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Číslo | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Pannello dei fusibili C (hnedý) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C1 | Externá anténa | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C2 | Audi Phonebox | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C3 | Bedrová opierka;
Elektronika predného pravého sedadla; Masáž sedadiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C4 | Audi bočný asistent | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C6 | Monitorovanie tlaku v pneumatikách | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C7 | Otváranie a štartovanie vozidla (NFC). | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C8 | Auxilárny rádiový prijímač pre kúrenie;
Inteligentný modul (nádrž na palivo). |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C9 | Klimatizovaný držiak na pohár | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C10 | TV tuner;
Modul na výmenu dát a telematiku. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C11 | Modul pre kontrolu auxilárnej batérie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C12 | HomeLink, Otvárač pre garáž | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C13 | Kamera na cúvanie;
Periférne kamery. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C14 | Zadné svetlá pravé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| C16 | Modul airbagov;
Modul napínania bezpečnostného pásu predného pasažiera. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Pannello dei fusibili E (červený) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E3 | Čistenie výfukových plynov, AdBlue | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E5 | Záves na príves (pravé svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E7 | Záves na ťahanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E8 | Záves na príves (ľavé svetlo) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E9 | Záves na príves (zásuvka) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E10 | Športový diferenciál;
Štvorkolesový pohon. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| E11 | AdBlue | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
2022
Poistková skrinka pre nohy
Vozy s volantom naľavo
Vozy s volantom napravo
Priradenie poistiek v priestore pre nohy vodiča/cestujúceho vpredu
| Číslo | Popis |
| P panel poistiek A (hnedý) | |
| A1 | Kúrenie katalyzátora |
| A2 | Komponenty motora |
| A3 | Ventily výfuku;
Palivové vstrekovače; Nasávanie chladiča; Kúrenie krytu bloku. |
| A4 | Vakuová pumpa;
Čerpadlo teplej vody; Senzor častíc; Senzor biodieselu; Ventily výfuku. |
| A5 | Senzor brzdového svetla |
| A6 | Ventily motora;
Nastavenie vačkového hriadeľa. |
| A7 | Vyhrievané senzory kyslíka;
Senzor hmotnostného prietoku vzduchu; Čerpadlo vody. |
| A8 | Čerpadlo vody;
Čerpadlo s vysokým tlakom; Ventil regulátora vysokého tlaku; Senzor hmotnostného prietoku vzduchu; Podpora motora; Teplotný ventil. |
| A9 | Čerpadlo teplej vody;
Generátor systému trakcie 48 V; Čerpadlo vody 48 V; |
| A10 | Senzor tlaku oleja;
Senzor teploty oleja. |
| A11 | Senzor polohy pedálu spojky;
Generátor systému trakcie 48 V; Čerpadlo vody; Generátor systému trakcie 12 V. |
| A12 | Ventily motora;
Podpora motora. |
| A13 | Ventilátor chladiča |
| A14 | Palivové vstrekovače;
Riadiaca jednotka motora. |
| A15 | Zapaľovacie cievky;
Vyhrievané senzory kyslíka. |
| A16 | Čerpadlo paliva |
| P panel poistiek B (červený) | |
| B1 | Systém alarmu proti krádeži |
| B2 | Riadiaca jednotka motora |
| B3 | Bedrová opierka;
Masáž sedadiel; Elektronika predného ľavého sedadla. |
| B4 | Mechanizmus výberu automatickej prevodovky |
| B5 | Klaksón |
| B6 | Elektromechanická parkovacia brzda |
| B7 | Modul diagnostického portu |
| B8 | Modul riadenia stropu |
| B9 | Systém pripojenia alarmov. |
| B10 | Modul riadenia airbagu |
| B11 | Elektronická kontrola stability (ESC);
ABS. |
| B12 | Diagnostický port;
Senzor svetla a dažďa. |
| B13 | Systém riadenia klimatizácie, kúrenia a vetrania |
| B14 | Modul riadenia predných pravých dverí |
| B15 | Kompresor klimatizácie |
| B16 | Brzdový systém |
| P panel poistiek C (čierny) | |
| C1 | Kúrenie predných sedadiel |
| C2 | Tergič |
| C3 | Elektronika ľavého svetlometu |
| C4 | Panoramatická sklenená strecha |
| C5 | Modul riadenia ľavých predných dverí |
| C6 | 12V zásuvky |
| C7 | Modul riadenia pravých zadných dverí;
Elektrické okno pravých zadných dverí. |
| C8 | Pohon všetkých kolies |
| C9 | Elektronika pravého svetlometu |
| C10 | Umývačka čelného skla;
Umývačka svetlometov. |
| C11 | Modul riadenia ľavých zadných dverí |
| C12 | Stacionárne kúrenie |
| Panel poistiek D (čierny) | |
| D1 | Elektronika predných sedadiel;
Vetranie sedadla; Zrkadlo; Systém klimatizácie; Ovládanie systému klimatizácie vzadu; Odmlžovač predného čelného skla; Diagnostický port. |
| D2 | Diagnostický port;
Modul riadenia elektrického systému vozidla. |
| D3 | Aktivátor zvuku a regulácia zvuku výfuku |
| D4 | Senzor polohy pedála spojky |
| D5 | Štartovanie motora;
Deaktivácia v núdzovom režime. |
| D6 | Informácie o doprave (TMC);
Diagnostický port. |
| D7 | USB porty |
| D8 | HomeLink |
| D9 | Adaptívny tempomat;
Asistent vodiča Audi. |
| D10 | Externý zvuk;
Modul pedála akcelerátora. |
| D11 | Predná kamera |
| D12 | Pravý svetlomet |
| D13 | Ľavý svetlomet |
| D14 | Ventil chladenia prevodového oleja. |
| D15 | Alarm;
Systém hands-free. |
| Panel poistiek E (červený) | |
| E1 | Zapaľovacie cievky |
| E2 | Kompresor klimatizácie |
| E5 | Ľavý svetlomet |
| E6 | Automatická prevodovka |
| E7 | Prístrojová doska |
| E8 | Systém klimatizácie (ventilátor) |
| E9 | Pravý svetlomet |
| E10 | Dynamická kontrola |
| E11 | Štartovanie motora;
Správa tepla. |
| E12 | Olejná pumpa. |
Panel poistiek v prístrojovej doske
Priradenie poistiek na ľavej strane prístrojovej dosky
| Číslo | Popis |
|---|---|
| 2 | – |
| 4 | Display Head-up |
| 5 | Interfácia hudby Audi;
Port USB na nabíjanie. |
| 6 | Ovládacie prvky prednej klimatizácie |
| 7 | Zámok stĺpika riadenia |
| 8 | Centrálny displej |
| 9 | Súprava ukazovateľov |
| 10 | Nastavenie hlasitosti |
| 11 | Spínač svetla |
| 12 | Elektronika stĺpika riadenia |
| 14 | Infotainment systém |
| 15 | Nastavenie asistovaného stĺpika riadenia |
| 16 | Vyhrievanie volantu;
Elektronika volantu. |
Poistková skrinka batožinového priestoru
Priradenie poistiek v batožinovom priestore
| Číslo | Popis |
|---|---|
| Číslo | Popis |
| Panel poistiek A (čierny) | |
| A1 | Správa tepla;
Čerpadlo chladiacej kvapaliny. |
| A2 | Odmlžovač predného skla |
| A3 | Odmlžovač predného skla |
| A5 | Kontrola odpruženia;
Pneumatické odpruženie. |
| A6 | Automatická prevodovka |
| A7 | Odmlžovač zadného okna |
| A8 | Vyhrievanie zadných sedadiel |
| A9 | Ľavé zadné svetlá |
| A10 | Modul airbagov |
| A11 | Zamknutie zadného veka;
Zamknutie dvierok paliva; Systém komfortného prístupu. |
| A12 | Elektrické zadné veko |
| Panel poistiek B (červený) | |
| B2 | Batéria s vysokým napätím; |
| B3 | Čerpadlo vody s batériou s vysokým napätím. |
| B4 | Elektrický motor; |
| B6 | Elektrický kompresor |
| B8 | Kompresor klimatizácie. |
| B9 | Kontrola teploty |
| B10 | Batéria s vysokým napätím. |
| B11 | Zariadenie na nabíjanie s vysokým napätím |
| Číslo | Popis |
|---|---|
| Poistková skrinka C (hnedá) | |
| C1 | Externá anténa |
| C2 | Audi Phonebox |
| C3 | Bedrová opierka;
Elektronika predného pravého sedadla; Masáž sedadiel. |
| C4 | Audi bočný asistent |
| C6 | Monitorovanie tlaku v pneumatikách |
| C7 | Otváranie a štartovanie vozidla (NFC). |
| C8 | Rádiový prijímač pre kúrenie;
Inteligentný modul (nádrž na palivo). |
| C9 | Klimatizovaný držiak na pohár |
| C10 | TV tuner;
Modul na výmenu dát a telematiku. |
| C11 | Modul na kontrolu pomocnej batérie |
| C12 | HomeLink, Otvárač garážových dverí |
| C13 | Kamera na cúvanie;
Periférne kamery. |
| C14 | Zadné svetlá pravé |
| C16 | Modul airbagov;
Modul napínania bezpečnostného pásu predného pasažiera. |
| Poistková skrinka E (červená) | |
| E2 | – |
| E3 | Čistenie výfukových plynov, AdBlue |
| E5 | Prípojka na príves (pravé svetlo) |
| E7 | Tiahlo na ťahanie |
| E8 | Prípojka na príves (ľavé svetlo) |
| E9 | Prípojka na príves (zásuvka) |
| E10 | Športový diferenciál;
Štvorkolová prevodovka. |
| E11 | AdBlue |
O Audi Q5 FY (2018-2022)
Audi Q5 FY, vyrábané v rokoch 2018 až 2022, je elegantné a sofistikované SUV, ktoré kombinuje moderný dizajn s pokročilými technológiami. Tento model je známy svojou priestrannosťou, komfortom a výbornými jazdnými vlastnosťami. Audi Q5 FY ponúka rôzne možnosti motorov, vrátane benzínových a naftových variantov, ktoré sú navrhnuté tak, aby poskytovali optimálny výkon a efektívnosť. Vďaka pokročilým bezpečnostným prvkom a technológiám, ako je systém quattro, je toto vozidlo ideálne pre tých, ktorí hľadajú spoľahlivosť a komfort na cestách.
Schéma poistkovej skrinky Audi Q5 FY
Táto stránka zobrazuje schému poistkovej skrinky pre Audi Q5 FY, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Typické umiestnenia poistkových skriniek v tomto modeli zahŕňajú priestor pod kapotou a interiér vozidla, zvyčajne v blízkosti palubnej dosky. Diagramy na tejto stránke ukazujú čísla poistiek, ich ampérovú hodnotu a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy používať poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre bezpečnosť a funkčnosť vášho Audi Q5 FY.
