Audi S3 (2008-2016) – poistková skrinka

Audi S3 (2008) – schéma panela poistiek

Rok výroby: 2008.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi S3 (2008) je poistka 24 v paneli poistiek na prístrojovej doske.

Prístrojová doska

Číslo	Popis	Amperáž [A]
1	Prvky motora (I), manuálne nastavenie predných svetlometov, automatické nastavenie svetlometov, modul riadenia AFS, prvky motora (II), spínač svetlometov (spínač osvetlenia / osvetlenie), diagnostická zásuvka	10
2	Štvorkolka, automatická prevodovka, modul riadenia pre prenos dát CAN (brána), elektromechanická kontrola, automatická prevodovka s bránou prevodovky, relé motora, modul riadenia nádrže na palivo, modul riadenia motora, kontrola bŕzd (ABS), elektronický stabilizačný program (ESP), nastavenie proti šmyku (ASRl, spínač brzdových svetiel	10
3	Airbag	5
4	Klimatizácia (senzor tlaku, senzor kvality vzduchu), tlačidlo elektronického stabilizačného programu (ESP), nastavenie proti šmyku (ASRI, senzor hladiny oleja (WIVl, spínač svetla cúvacieho svetla, vyhrievanie predných sedadiel), rozpoznanie obsadenosti sedadla (aktivované) USA), navigácia, otváranie garážových dverí, automatické zatemnenie zrkadiel, vyhrievané trysky pre stierače čelného skla, klimatizácia (modul riadenia	5
5	Svetlomety AFS (ľavá strana)	5
6	Svetlomety AFS (pravá strana)	5
7	–	–
8	–	–
9	–	–
10	–	–
11	–	–
12	Centrálne zamykanie (predné dvere)	10
13	Centrálne zamykanie (zadné dvere), elektronika komfortu (modul riadenia)	10
14	Elektronický stabilizačný program (ESP) (modul riadenia), automatická prevodovka (modul riadenia, automatická prevodovka s bránou prevodovky)	10
15	Vnútorné osvetlenie, čítacie svetlá	10
16	Diagnostická zásuvka, senzor dažďa, klimatizácia (modul riadenia)	10
17	Systém varovania proti krádeži	5
18	Diagnóza štartovania	5
19	–	–
20	–	–
21	–	–
22	Klimatizácia (ventilátor)	40
23	Čelné sklo na strane vodiča	30
24	Zapaľovač cigariet	20

25	Odmlžovač zadného okna	30
26	Elektrická zásuvka v batožinovom priestore	20
27	Modul riadenia nádrže paliva, čerpadlo paliva	15
28	Elektrické okno, zadné	30
29	–	–
30	Automatická prevodovka	20
31	Automatická prevodovka (čerpadlo podtlaku)	20
32	–	–
33	Posuvná / vyklápacia strecha	20
34	–	–
35	–	–
36	Bedrová opora	10
37	Vyhrievané predné sedadlá	20
38	Predné sklo na strane cestujúceho	30
39	–	–
40	Vykurovanie (ventilátor)	40
41	Stierač zadného okna	15
42	Stierač predného skla (čerpadlo na striekanie)	15
43	Elektronika pohodlia (riadiaci modul)	20
44	Modul riadenia prívesu	20
45	Modul riadenia prívesu	15
46	–	–
47	Balenie mobilného telefónu (VDA rozhranie)	5
48	–	–
49	–	–

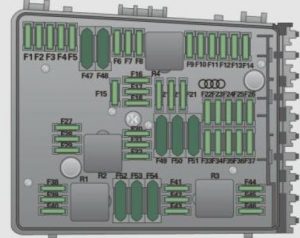

Motorový priestor

Verzia (1) s 30 poistkami na zasunutie

Číslo	Popis	Amperáž [A]
F1	–	–
F2	Elekronika volantu	5
F3	Napätie batérie	5
F4	Ventily systému proti zablokovaniu (ABS)	30
F5	Modul riadenia prevodovky	15
F6	Modul prístrojovej dosky	5
F7	Modul riadenia prevodovky	30
F8	Navigačný systém, rádiový systém	15
		25
F9	Navigačný systém, digitálne rádio, mobilný telefón, televízne zariadenie	5
F10	Modul riadenia motora, hlavné relé	5
		10
F11	–	–
F12	Modul riadenia pre prenos dát CAN (brána)	5
F13	Modul riadenia motora	15
		25
F14	Zapaľovacie cievky	20

F15	Diagnostika nádrže, senzor kyslíka	10
		15
F 16	Čerpadlo systému proti zablokovaniu (ABS)	30
F17	Klakson	15
F18	Audio zosilňovač	30
F19	Systém stierača čelného skla	30
F20	Regulátor hlasitosti	20
F21	Senzor kyslíka	10
F22	Spínač pedála spojky, spínač brzdových svetiel	5
F23	Relé motora, prvky motora	5
		10
		15
F24	Prvky motora	10
F25	Osvetlenie pravej strany (kontrola elektrického systému)	30
F26	Osvetlenie ľavej strany (kontrola elektrického systému)	30
F27	Čerpadlo sekundárneho vzduchu	40
F28	Terminál relé napájania inal 15	40
F29	Priradenie poistiek na ľavom paneli (špeciálne vybavenie)	50
F30	Terminál relé napájania 75	50

Verzia (2) s 54 poistkami na zasunutie

Číslo	Popis	Amperáž [A]
F1	Čerpadlo systému proti zablokovaniu (ABS)	30
F2	Čerpadlo systému proti zablokovaniu (ABS)	30
F3	–	–
F4	Napätie batérie	5
F5	Klaksón	15
F6	Ventil na reguláciu objemu / čerpadlo paliva	15
F7	–	–
F8	–	–
F9	Elementy motora	10
F10	Kontrola nádrže paliva, senzor hmotnostného prúdenia vzduchu	10
F11	Senzory kyslíka pred katalyzátorom	10
F12	Senzory kyslíka, za katalyzátorom	10
F13	Automatická prevodovka	15
F14	–	–
F15	Čerpadlo na návrat vody	10
F 16	Elektronika volantu	5
F17	Modul prístrojovej dosky	5
F18	Audio zosilňovač	30
F19	Navigačný systém, rádiový systém	15
		25
F20	Navigačný systém, digitálne rádio, mobilný telefón, televízne zariadenie	5
F21	–	–
F22	–	–
F23	Modul riadenia motora, hlavné relé	10
F24	Modul riadenia pre prenos dát CAN (brána)	5
F25	–	–
F26	–	–

F27	–	–
F28	Modul riadenia motora	15
F29	Relé motora, mechanické komponenty	5
F30	–	–
F31	Systém stierača čelného skla	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementy motora	10
F39	Spínač pedálu spojky, spínač brzdových svetiel	5
F40	Zapaľovacie cievky
F41	–	–
F42	Relé napájania motora	5
F43	Zapaľovacie cievky	30
F44	–	–
F45	–	–
F46	–	–
F47	Osvetlenie ľavej strany (kontrola elektrického systému)	30
F48	Osvetlenie pravej strany (kontrola elektrického systému)	30
F49	Terminál relé napájania l 15	40
F50	–	–
F51	Čerpadlo sekundárneho vzduchu	40
F52	Terminál relé napájania 75	50
F53	Priradenie poistiek v ľavom paneli (špeciálne vybavenie)	50
F54	–	–

Audi S3 (2010) – schéma poistky

Rok výroby: 2010.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi S3 (2010) je poistka 24 v poistkovej skrinke.

Panel prístrojov

Číslo	Popis	Amp [A]
1	Manuálne nastavenie svetlometov; Automatické nastavenie svetlometov; Modul riadenia AFS; Prvky motora; Spínač svetlometov (spínač osvetlenia); Diagnostická zásuvka.	10
2	Automatická prevodovka; Modul riadenia prenosu dát CAN (brána); Elektromechanická kontrola; Relé motora automatickej prevodovky s bránou na zmenu prevodového stupňa; Kontrolór nádrže na palivo; Kontrolór motora; Kontrola bŕzd (ABS); Elektronický stabilizačný program (ESP); Systém proti preklzu (ASR).	10
3	Airbag	5
4	Klimatizácia (senzor tlaku, senzor kvality vzduchu); Tlačidlo elektronického stabilizačného programu (ESP); Systém kontroly protišmyku (ASR); Displej tlaku pneumatík; Senzor hladiny oleja; Spínač cúvania; Vyhrievanie predných sedadiel; Asistencia pri parkovaní; Rozpoznanie obsadenosti sedadiel (v vozidlách v USA); Otvorenie dverí garáže; Automatické zatemnenie zrkadiel; Asistent svetlometov; Vyhrievané trysky pre stierače čelného skla; Klimatizácia (modul riadenia).	5
5	Svetlomety AFS (ľavá strana)	5
6	Svetlomety AFS (pravá strana)	5
7	–	–
8	–	–
9	Navigačný systém, rádiový systém	15
10	Digitálne rádio, mobilný telefón, televízne zariadenia	7,5
11	Automatické zatemnenie zrkadiel; Asistent svetlometov.	10
12	Centrálne zamykanie (predné dvere)	10
13	Centrálne zamykanie (zadné dvere)	10
14	Elektronický stabilizačný program (ESP) (modul riadenia); Automatická prevodovka brány na zmenu prevodového stupňa.	10
15	Vnútorné osvetlenie; Čítacie lampy.	10
16	Diagnostická zásuvka; Senzor dažďa; Klimatizácia (modul riadenia); Displej monitora tlaku pneumatík (modul riadenia)	10
17	Systém varovania proti krádeži	5
18	Diagnóza štartéra	5
19	Štvorkolka	10
20	–	–
21	–	–
22	Ventilátory ventilátora	40
23	Čelné sklo na strane vodiča	30
24	Predná zásuvka napájania	20

25	Odmlžovač zadného okna	30
26	Elektrická zásuvka v batožinovom priestore	20
27	Modul riadenia nádrže na palivo; Čerpadlo paliva.	15
28	Elektrické okno – zadné	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Posuvná alebo vyklápacia strecha	20
34	–	–
35	–	–
36	Bedrová opierka	10
37	Vyhrievané predné sedadlá	20
38	Predné sklo na strane cestujúceho	30
39	Rozhranie špeciálnych funkcií	5
40	Štartovanie	40
41	Stierač zadného okna	15
42	–	–
43	Modul riadenia karosérie	20
44	–	–
45	–	–
46	–	–
47	Balenie mobilného telefónu (rozhranie VDA)	5
48	–	–
49	–	–

Motorový priestor

Verzia (1) s 30 poistkami na zasunutie

Číslo	Popis	Amp [A]
F1	Terminál 30	40
F2	Elementy motora	20
F3	Napätie batérie	5
F4	Ventily ESP; Ventily protiblokovacieho systému (ABS).	20
		30
F5	Modul riadenia prevodovky	15
F6	Elektronika riadenia	5
F7	–	–
F8	–	–
F9	–	–
F10	Modul riadenia motora; Hlavné relé.	5
		10
F11	–	–
F12	Modul riadenia pre prenos údajov CAN (brána)	5
F13	Modul riadenia motora	15
		25
		30
F14	Zapaľovacie cievky; Elementy motora (naftový motor).	20

F15	Modul riadenia vykurovania; Komponent motora; Diagnostika nádrže; Lambda sonda.	10
		15
F 16	Modul riadenia karosérie (pravý)	30
F17	Klakson	15
F18	Audio zosilňovač	30
F19	Systém stieračov čelného skla	30
F20	Čerpadlo návratu vody; Ventil regulátora objemu.	10
		20
F21	Senzor kyslíka; Vákuové čerpadlo.	15
F22	Spínač pedála spojky; Spínač brzdových svetiel.	5
F23	Prvky motora; Čerpadlo vody.	5
		10
		15
F24	Prvky motora; Čerpadlo vody	10
F25	Čerpadlo (ESP / ABS); Ventil ABS.	40
F26	Modul riadenia karosérie (ľavý)	30
F27	Čerpadlo sekundárneho vzduchu; Modul riadenia vykurovania.	40
F28	–	–
F29	Priradenie poistiek na ľavom paneli (špeciálne vybavenie).	50
F30	Terminál relé napájania 15	50

Verzia (2) s 54 poistkami na zasunutie

Číslo	Popis	Amp [A]
F1	Modul riadenia karosérie (pravý)	30
F2	Ventily ESP; Ventily systému proti zablokovaniu (ABS).	20
		30
F3	Terminál 30	40
F4	Napätie batérie	5
F5	Klaksón	15
F6	–	–
F7	–	–
F8	–	–
F9	Elementy motora	10
F10	Riadenie palivovej nádrže; Senzor hmotnostného prietoku vzduchu.	10
F11	Senzory kyslíka pred katalyzátorom	10
F12	Senzory kyslíka za katalyzátorom	10
F13	Automatická prevodovka	15
F14	–	–
F15	Čerpadlo vody	10
F 16	Ventil na reguláciu objemu	20
F17	Elektronika riadenia	5
F18	Audio zosilňovač	30
F19	–	–
F20	–	–
F21	–	–
F22	–	–
F23	Modul riadenia motora; Hlavné relé.	10
F24	Modul riadenia pre prenos dát CAN (brána)	5
F25	–	–
F26	–	–

F27	–	–
F28	Modul riadenia motora	15
		25
F29	Elementy motora	5
F30	–	–
F31	Systém stieračov čelného skla	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementy motora; Diagnostika nádrže.	10
F39	Spínač pedálu spojky; Spínač brzdových svetiel.	5
F40	Zapaľovacie cievky	20
F41	–	–
F42	–	–
F43	–	–
F44	–	–
F45	–	–
F46	–	–
F47	Modul riadenia ľavej karosérie	30
F48	Čerpadlo (ESP / ABS); Ventil ABS.	40
F49	–	–
F50	–	–
F51	–	–
F52	Terminál relé napájania 15	50
F53	Priradenie poistiek v ľavom paneli (špeciálne vybavenie).	50
F54	–	–

Audi S3 (2011) – schéma poistky

Rok výroby: 2011.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi S3 (2011) je poistka 24 v poistkovej skrinke na prístrojovej doske.

Panel prístrojov

Číslo	Popis	Amp [A]
1	Manuálne nastavenie svetlometov; Automatické nastavenie svetlometov; Modul riadenia AFS; Prvky motora; Spínač svetlometov; Diagnostická zásuvka.	10
2	Automatická prevodovka; Modul riadenia prenosu dát CAN (brána); Elektromechanická kontrola; Relé motora automatickej prevodovky s bránou na zmenu prevodového stupňa; Kontrolór nádrže paliva; Kontrolór motora; Kontrola bŕzd (ABS); Elektronický stabilizačný program (ESP); Systém proti preklzu (ASR).	10
3	Airbag	5
4	Klimatizácia (senzor tlaku, senzor kvality vzduchu); Tlačidlo elektronického stabilizačného programu (ESP); Systém regulácie protišmyku (ASR); Displej tlaku pneumatík; Senzor hladiny oleja; Spínač cúvania; Vyhrievanie predných sedadiel; Asistencia pri parkovaní; Rozpoznávanie obsadenosti sedadiel (v vozidlách v USA); Otvorenie dverí garáže; Automatické zatmavenie zrkadiel; Asistent svetlometov; Vyhrievané trysky pre stierače; Klimatizácia (modul riadenia).	5
5	Svetlomety AFS (ľavá strana)	5
6	Svetlomety AFS (pravá strana)	5
7	–	–
8	–	–
9	Systém navigácie; Rádiový systém.	15
10	Digitálne rádio, mobilný telefón, televízne zariadenia	7,5
11	Automatické zatmavenie zrkadiel; Asistent svetlometov.	10
12	Centrálne zamykanie (predné dvere)	10
13	Centrálne zamykanie (zadné dvere)	10
14	Elektronický stabilizačný program (ESP) (modul riadenia); Automatický prenos brány na zmenu prevodového stupňa.	10
15	Vnútorné osvetlenie; Čítacie svetlá.	10
16	Diagnostická zásuvka; Senzor dažďa; Klimatizácia (modul riadenia); Displej monitoru tlaku pneumatík (modul riadenia).	10
17	Systém varovania proti krádeži	5
18	Diagnostika	5
19	Štvorkolka	10
20	–	–
21	–	–
22	Ventilátory ventilátora	40
23	Predné sklo na strane vodiča	30
24	Predná napájacia zásuvka	20

25	Odmlžovač zadného okna	30
26	Elektrická zásuvka v batožinovom priestore	20
27	Modul riadenia nádrže paliva; Čerpadlo paliva.	15
28	Elektrické okno, zadné	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Posuvná alebo vyklápacia strecha	20
34	–	–
35	–	–
36	Bedrová opora	10
37	Vyhrievané predné sedadlá	20
38	Predné sklo na strane cestujúceho	30
39	Rozhranie špeciálnych funkcií	5
40	Motorček na štartovanie	40
41	Stierač zadného okna	15
42	–	–
43	Modul riadenia karosérie	20
44	–	–
45	–	–
46	–	–
47	Balíček mobilného telefónu (rozhranie VDA)	5
48	–	–
49	–	–

Motorový priestor

Číslo	Amperáže	Amp [A]
F1	Terminál 30	40
F2	Elementy motora	20
F3	Napätie batérie	5
F4	Ventily ESP; Ventily systému proti zablokovaniu (ABS).	20
		30
F5	Modul riadenia prevodovky	15
F6	Elektronika riadenia	5
F7	–	–
F8	–	–
F9	–	–
F10	Modul riadenia motora; Hlavné relé.	5
		10
F11	–	–
F12	Modul riadenia pre prenos dát CAN (gateway)	5
F13	Modul riadenia motora	15
		25
		30
F14	Zapaľovacie cievky; Elementy motora (naftový motor).	20

F15	Modul riadenia vykurovania; Komponent motora; Diagnostika nádrže; Lambda sonda.	10
		15
F 16	Modul riadenia karosérie (pravý)	30
F17	Klakson	15
F18	Audio zosilňovač	30
F19	Systém predného stierača	30
F20	Čerpadlo návratu vody; Ventil regulátora objemu.	10
		20
F21	Senzor kyslíka, vákuové čerpadlo	15
F22	Spínač pedála spojky; Spínač brzdových svetiel.	5
F23	Prvky motora; Čerpadlo vody.	5
		10
		15
F24	Prvky motora; Čerpadlo vody.	10
F25	Čerpadlo (ESP/ABS); Ventil ABS	40
F26	Modul riadenia karosérie (ľavý)	30
F27	Čerpadlo sekundárneho vzduchu; Modul riadenia vykurovania.	40
F28	–	–
F29	Priradenie poistiek v ovládacom paneli vľavo (špeciálne vybavenie).	50
F30	Terminál relé napájania 15	50

Verzia (2) s 54 poistkami na zástrčku

Číslo	Popis	Amp [A]
F1	Modul riadenia karosérie (pravý)	30
F2	Ventily ESP; Ventily systému proti zablokovaniu (ABS).	20
		30
F3	Terminál 30	40
F4	Napätie batérie	5
F5	Klaksón	15
F6	–	–
F7	–	–
F8	–	–
F9	Prvky motora	10
F10	Riadenie nádrže na palivo; Senzor hmotnostného prietoku vzduchu.	10
F11	Senzory kyslíka pred katalyzátorom	10
F12	Senzory kyslíka za katalyzátorom	10
F13	Automatická prevodovka	15
F14	–	–
F15	Čerpadlo vody	10
F 16	Ventil na reguláciu objemu	20
F17	Elektronika riadenia	5
F18	Audio zosilňovač	30
F19	–	–
F20	–	–
F21	–	–
F22	–	–
F23	Modul riadenia motora; Hlavné relé.	10
F24	Modul riadenia pre prenos údajov CAN (brána)	5
F25	–	–
F26	–	–

F27	–	–
F28	Modul riadenia motora	15
		25
F29	Elementy motora	5
F30	–	–
F31	Systém stierača predného skla	30
F32	–	–
F33	–	–
F34	–	–
F35	–	–
F36	–	–
F37	–	–
F38	Elementy motora; Diagnostika nádrže.	10
F39	Spínač pedálu spojky; Spínač brzdových svetiel.	5
F40	Zapaľovacie cievky	20
F41	–	–
F42	–	–
F43	–	–
F44	–	–
F45	–	–
F46	–	–
F47	Modul riadenia ľavej karosérie	30
F48	Čerpadlo (ESP / ABS); Ventil ABS.	40
F49	–	–
F50	–	–
F51	–	–
F52	Terminál relé napájania 15	50
F53	Priradenie poistiek v ľavom ovládacom paneli (špeciálne vybavenie).	50
F54	–	–

Audi S3 (2012) – schéma poistkovej skrinky

Rok výroby: 2012.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi S3 (2012) je poistka 24 v poistkovej skrinke na prístrojovej doske.

Prístrojová doska

Číslo	Popis	Amp [A]
1	Manuálne nastavenie lúča predných svetiel; Automatické nastavenie lúča svetiel; Modul riadenia AFS 1; Komponenty motora; Spínač svetla; Diagnostická zásuvka.	10
2	Automatická prevodovka; Modul riadenia pre prenos dát CAN (brána); Systém elektromechanického riadenia; Automatická prevodovka s bránou prevodovky; Kontrolór nádrže na palivo; Kontrolór motora; Kontrola bŕzd (ABS); Elektronický stabilizačný program (ESP); Nastavenie protišmyku (ASR).	10
3	Airbag	5
4	Klimatizácia (senzor tlaku, senzor kvality vzduchu); Tlačidlo elektronického stabilizačného programu (ESP); Systém nastavenia protišmyku (ASR); Displej tlaku pneumatík; Senzor hladiny oleja; Spínač svetiel cúvania; Predné vykurovanie; Asistencia pri parkovaní; Rozpoznávanie obsadenosti miest (v vozidlách v USA); Otvorenie dverí garáže; Automatické zatemnenie zrkadiel; Asistent svetlometov; Vyhrievané trysky pre stierače predného skla; Klimatizácia (modul riadenia).	5
5	Svetlomety AFS (ľavá strana)	5
6	Svetlomety AFS (pravá strana)	5
7	–	–
8	Prístrojový panel	5
9	Navigačný systém, rádiový systém	15
10	Digitálne rádio, mobilný telefón, televízne zariadenia	7,5
11	Automatické zatemnenie zrkadiel; Asistent svetlometov.	10
12	Centrálne zamykanie (predné dvere)	10
13	Centrálne zamykanie (zadné dvere)	10
14	ESP (modul riadenia); Automatická prevodovka brány prevodovky.	10
15	Vnútorné osvetlenie	10
16	Diagnostická zásuvka; Senzor dažďa; Klimatizácia (modul riadenia); Displej monitoru tlaku pneumatík (modul riadenia).	10
17	Systém varovania proti krádeži	5
18	Diagnóza štartéra	5
19	Štvorkolka	10
20	Audi magnetic ride	10
21	–	–
22	Ventilátory ventilátora	40
23	Predné sklo na strane vodiča	30
24	Predná zásuvka napájania	20

25	Odmlžovač zadného okna	30
26	Elektrická zásuvka v batožinovom priestore	20
27	Modul riadenia nádrže paliva; Čerpadlo paliva.	15
28	Elektrické okno – zadné	30
29	–	–
30	–	–
31	–	–
32	–	–
33	Posuvná alebo vyklápacia strecha	20
34	–	–
35	–	–
36	Bedrová opierka	10
37	Vyhrievané predné sedadlá	20
38	Predné sklo na strane cestujúceho	30
39	Rozhranie špeciálnych funkcií	5
40	Štartovanie	40
41	Stierač zadného okna	15
42	–	–
43	Modul riadenia karosérie	20
44	–	–
45	–	–
46	–	–
47	Balenie mobilného telefónu (rozhranie VDA)	5
48	–	–
49	–	–

Motorový priestor

Číslo	Popis	Amp [A]
F1	–	–
F2	Komponenty motora	20
F3	Napätie batérie	5
F4	Ventily ESP; Ventily systému proti zablokovaniu (ABS).	20
		30
F5	Modul riadenia prevodovky	15
F6	Elektronika riadenia	5
F7	–	–
F8	–	–
F9	–	–
F10	Modul riadenia motora; Hlavné relé.	5
		10
F11	–	–
F12	Modul riadenia pre prenos dát CAN (brána)	5
F13	Modul riadenia motora (naftový motor / benzínový motor)	15
		20
		25
		30
F14	Zapaľovacie cievky, komponenty motora (naftový motor)	20
F15	Modul riadenia kúrenia / komponent motora; Diagnostika nádrže; Lambda sonda	10

15
F 16	Modul riadenia karosérie (pravý)	30
F17	Klaksón	15
F18	Audio zosilňovač	30
F19	Systém stierača predného skla	30
F20	Čerpadlo na návrat vody; Ventil regulátora objemu	10
		15
		20
F21	Senzor kyslíka (nafta a benzínový motor); Vákuové čerpadlo.	10
		15
		20
F22	Spínač pedála spojky; Spínač brzdových svetiel.	5
F23	Relé motora; Čerpadlo vody; Komponenty motora; Ventil regulátora objemu.	5
		10
		15
F24	Komponenty motora; Čerpadlo vody.	10
F25	Čerpadlo (ESP / ABS); Ventil ABS.	40
F26	Modul riadenia karosérie (ľavý)	30
F27	Čerpadlo sekundárneho vzduchu; Modul riadenia kúrenia.	40
F28	–	–
F29	Priradenie poistiek na ľavej palubnej doske (špeciálne vybavenie).	50
F30	Terminál relé napájania 15	50

Audi S3 (2015) – schéma poistkovej skrinky

Rok výroby: 2015.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi S3 (2015) je poistka (?) v poistkovej skrinke na prístrojovej doske.

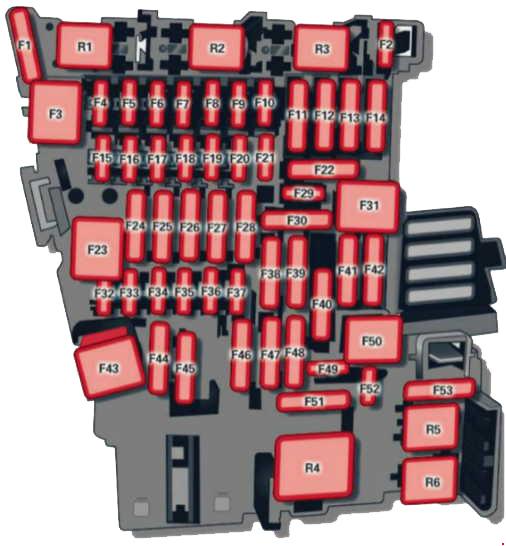

Prístrojová doska

Číslo	Popis	Amp [A]
F1	Elementy motora	30
F2	Nastavenie sedadla	10
F3	Ochrana hydraulickej pumpy (kabriolet)	40
F4	Kontrola MM, komponenty MMI	7,5
F5	Prechod	5
F6	Antivandalový alarm	5
F7	Kontrola klimatizácie a vykurovania; Páka prevodovky (automatická prevodovka); Stacionárne vykurovanie; Relé vykurovacej odporu zadného okna.	10
F8	Diagnostika; Elektrický spínač parkovacej brzdy; Spínač svetla; Senzor dažďa a svetla; Vnútorné osvetlenie.	10
F9	Modul spínača stĺpika riadenia	1
F10	Displej	5
F11	Napínače bezpečnostných pásov na strane vodiča	25
F12	Oblasť MMI	15
		20
F13	Modul adaptívnej kontroly klapiek	20
F14	Ventilátor klimatizačného systému	30
F15	Elektronická blokácia stĺpika riadenia	10
F 16	Oblasť MMI	7,5
F17	Sada ukazovateľov	5
F18	Zadná kamera	7,5
F19	Modul kontroly kľúča; Systém nádrží.	7,5
F20	Systém nádrží	7,5
F21	–	–
F22	–	–
F23	Externé osvetlenie; Vyhrievané trysky na čistiaci prostriedok.	40
F24	Panoramatická strecha; Modul kontroly horného napájania; Horné zamykanie (kabriolet).	20
		30
F25	Bočné dvere vodiča (napr. elektrické okná)	30

F26	Vyhrievanie sedadla	30
F27	Audio zosilňovač	30
F28	Modul riadenia napájania; Elektronika (Cabriolet).	5
F29	Vnútorné osvetlenie	7,5
F30	–	–
F31	Externé osvetlenie	40
F32	Systémy asistencie vodiča	7,5
F33	Airbag	5
F34	Osvetlenie tlačidiel; Relé kabíny hore v relé vyhrievania (Cabriolet) a relé zásuvky; Vnútorný zvuk; Spínač svetla cúvania; Senzor teploty; Senzor hladiny oleja/	7,5
F35	Diagnostika; Systém regulácie prietoku svetiel; Senzor kvality vzduchu; Automatické stmavovanie zrkadla/	10
F36	Pravé smerové svetlo a pravý LED projektor	15
F37	Ľavé smerové svetlo a ľavé predné LED svetlo	15
F38	–	–
F39	Bočné dvere predného pasažiera (napr. elektrické okná)	30
F40	Zásuvka	20
F41	Napínače bezpečnostných pásov na strane pasažiera vpredu	25
F42	Centrálne zamykanie; Umývanie predného okna.	40
F43	Hlavné svetlá; Osvetlenie.	30
F44	Štvorkolka	15
F45	–	–
F46	–	–
F47	–	–
F48	–	–
F49	Štartovanie; Senzor spojky; Relé hlavných svetiel.	5
F50	–	–
F51	–	–
F52	–	–
F53	Odvlhčovač zadného okna	30

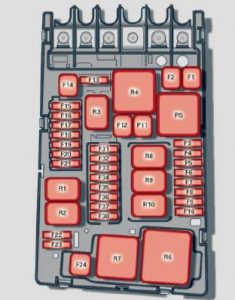

Motorový priestor

Číslo	Popis	Amp [A]
F1	Modul riadenia ESC	40
F2	Modul riadenia ESC	40
F3	Modul riadenia motora (benzín / nafta)	15
		30
F4	Chladenie motora; Prvky motora; Relé pomocnej cievky ohrievača (1 + 2); Relé čerpadla sekundárneho vzduchu.	5
		10
F5	Prvky motora; Systém nádrže.	7,5
		10
		15
F6	Senzor brzdového svetla	5
F7	Prvky motora; Čerpadlá vody.	7,5
		10
		15
F8	Senzor kyslíka	10
		15
F9	Prvky motora; Výfukové ventily; Modul riadenia sviečok; Ventil SULEV.	5
		10
		20
F10	Vstrekovače paliva; Modul riadenia paliva.	15
		20
F11	Prídavný vykurovací prvok ohrievača 2	40

F12	Prídavný vykurovací prvok ohrievača 3	40
F13	Modul riadenia automatickej prevodovky	15
		30
F14	–	–
F15	Klaksón	15
F 16	Zapaľovacia cievka	5
		20
F17	Modul riadenia ESC; Modul riadenia motora.	7,5
F18	Terminál 30 (referenčné napätie)	5
F19	Štetce	30
F20	Klaksón	10
F21	–	–
F22	Diagnostika terminálu SO	5
F23	Štartovanie	30
F24	Prídavný vykurovací prvok ohrievača 1	40
F25	–	–
F26	–	–
F27	–	–
F28	–	–
F29	–	–
F30	–	–
F31	Čerpadlo podtlaku	15
F32	LED svetlomety	5

Audi S3 (2016) – schéma poistkovej skrinky

Rok výroby: 2016.

Poistka zapaľovača cigariet (zásuvka napájania) v Audi S3 (2016) je poistka (?) v poistkovej skrinke na prístrojovej doske.

Prístrojová doska

Číslo	Popis
F1	Elementy motora
F2	Nastavenie sedadla
F3	Ochrana hydraulickej pumpy (kabriolet)
F4	Kontrola MM, komponenty MMI
F5	Prechod
F6	Páka prevodovky (automatická prevodovka)
F7	Kontrola klimatizácie a vykurovania; Páka prevodovky (automatická prevodovka); Stacionárne vykurovanie; Relé vykurovania zadného okna.
F8	Diagnostika; Elektromechanický spínač parkovacej brzdy; Spínač svetla; Senzor dažďa a svetla; Poistková skrinka osvetlenia interiéru (hybrid Plug-in *); Alarmový systém.
F9	Modul spínača stĺpika riadenia
F10	Displej
F11	Napínače bezpečnostných pásov na strane vodiča
F12	Oblasť MMI
F13	Modul riadenia adaptívneho akcelerátora; Servisná zásuvka (hybrid Plug-in ”).
F14	Ventilátor klimatizačného systému
F15	Elektronická blokácia stĺpika riadenia
F 16	Oblasť MMI
F17	Prístrojová doska
F18	Zadná kamera
F19	Modul riadenia kľúča na štartovanie; Systém nádrže.
F20	Systém nádrží
F21	–
F22	–
F23	Externé osvetlenie; Vyhrievané trysky na kvapalinu na umývanie skiel.
F24	Panoramatické okno; Modul riadenia horného napájania; Horné uzamknutie (kabriolet).
F25	Dvere na strane vodiča (napríklad, elektricky ovládané okná)
F26	Vykurovanie sedadla

F27	Audio zosilňovač
F28	Modul riadenia napájania; Elektronika (Cabriolet).
F29	Vnútorné osvetlenie
F30	–
F31	Externé osvetlenie
F32	Systémy asistencie vodiča
F33	Airbag
F34	Osvetlenie tlačidiel; Horné relé kúrenia kabíny (Cabriolet) a relé zásuvky; Vnútorný zvuk; Spínač cúvacej svetla; Senzor teploty.
F35	Funkčné osvetlenie; Diagnostika; Systém regulácie prietoku svetlometov; Senzor kvality vzduchu; Automatické zatemnenie zrkadla.
F36	Pravé obrysové svetlo a pravý LED projektor
F37	Ľavé obrysové svetlo a ľavý LED projektor
F38	Batéria s vysokým napätím (hybrid Plug-in *)
F39	Bočné dvere predného pasažiera (napríklad, elektricky ovládané okná)
F40	Zásuvka
F41	Napínače bezpečnostných pásov na strane predného pasažiera
F42	Centrálne zamykanie; Postrekovač čelného skla.
F43	Projektory; Osvetlenie
F44	Štvorkolka
F45	–
F46	–
F47	Stierač zadného skla
F48	Externý zosilňovač hluku (hybrid Plug-in *)
F49	Štartovanie; Senzor spojky; Relé projektora; Batéria s vysokým napätím (hybrid Plug-in *).
F50	–
F51	–
F52	–
F53	Odvlhčovač zadného skla

Motor

Číslo	Popis
F1	Modul riadenia ESC
F2	Modul riadenia ESC
F3	Modul riadenia motora (benzín / nafta)
F4	Chladenie motora; Prvky motora; Relé pomocnej cievky ohrievača (1 + 2); Relé čerpadla sekundárneho vstrekovania vzduchu.
F5	Prvky motora; Systém nádrže.
F6	Senzor brzdového svetla
F7	Prvky motora; Čerpadlá vody.
F8	Senzor kyslíka
F9	Prvky motora; Výfukové ventily; Modul riadenia sviečok; Ventil SULEV.
F10	Palivové vstrekovače; Modul riadenia paliva.
F11	Pomocný ohrievací prvok ohrievača 2
F12	Pomocný ohrievací prvok ohrievača 3
F13	Modul riadenia automatickej prevodovky
F14	–
F15	Klakson
F 16	Cievka zapaľovania; Elektronika výkonu (hybrid Plug-in *).
F17	Modul riadenia ESC; Modul riadenia motora.

F18	Terminál 30 (referenčné napätie)
F19	Štetce
F20	Klakson
F21	–
F22	Diagnostika terminálu SO
F23	Štartovanie
F24	Pomocné vykurovacie teleso ohrievača 1; Zosilňovač brzdnej sily (hybrid Plug-in *).
F25	–
F26	–
F27	–
F28	–
F29	–
F30	–
F31	Čerpadlo na vákuum; Vodné čerpadlo (hybrid Plug-in *).
F32	LED reflektory
F33	Pamäť asistencie pri brzdení (hybrid Plug-in *)
F34	Pamäť asistencie pri brzdení (hybrid Plug-in *)
F34	Relé (hybrid Plug-in *)

O Audi S3 (2008-2016)

Audi S3 z rokov 2008 až 2016 je športový model, ktorý patrí do kategórie kompaktných automobilov. Tento model je známy svojím dynamickým dizajnom a výkonnými motormi. Audi S3 je vybavené pohonom všetkých štyroch kolies Quattro, čo zaisťuje vynikajúcu trakciu a stabilitu na ceste. Pod kapotou sa nachádza 2.0-litrový TFSI motor, ktorý ponúka výkon až 300 koní, čo umožňuje rýchlu akceleráciu a športový zážitok z jazdy. Interiér vozidla je navrhnutý s dôrazom na kvalitu a komfort, pričom obsahuje moderné technológie a prvotriedne materiály.

Schéma poistkovej skrinky Audi S3

Táto stránka zobrazuje schému poistkovej skrinky pre Audi S3, ktorá je nevyhnutná pre správnu údržbu a opravy elektrických systémov vozidla. Poistková skrinka sa zvyčajne nachádza v interiéri vozidla, pod prístrojovou doskou na strane vodiča, a ďalšia môže byť umiestnená v motorovom priestore. Na diagramoch sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Schéma poistkovej skrinky pomáha identifikovať správnu poistku pre konkrétny elektrický obvod a zabezpečuje, že všetky komponenty vozidla budú správne chránené.
