Audi A8 D2 (1994-2002) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Audi A8 D2 (1994–2002), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Audi A8 D2 (1994-2002) – schéma poistky
Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.
Poistka zapaľovača cigariet (zásuvka napájania) v Audi A8 D2 (1994-2002) je poistka 13 v poistkovej skrinke v kabíne.

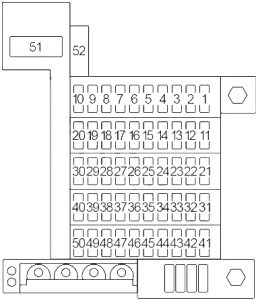

Poistková skrinka kabíny
| Číslo |
Amp [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ŠEDÁ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 5 | Modul riadenia lampy,
svetlo polohy vľavo, predné obrysové svetlo vľavo, procesor prístrojovej dosky |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 | Modul riadenia lampy;
Svetlo polohy vpravo; predné obrysové svetlo vpravo; zadné svetlá; osvetlenie evidenčného čísla; procesor prístrojovej dosky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | ’97 -’03:
Pravý svetlomet (tlmené svetlo); Modul riadenia lampy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Pravý svetlomet (tlmené svetlo);
Modul riadenia lampy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | ’97 -’03:
Ľavý svetlomet (tlmené svetlo); Systém nastavenia svetlometov; Modul riadenia lampy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Ľavý svetlomet (tlmené svetlo);
Systém nastavenia svetlometov; Modul riadenia lampy. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Ľavý svetlomet (diaľkové svetlá);
modul riadenia predných/zadných svetlometov hmlové svetlá. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Pravý svetlomet (diaľkové svetlá);
Kontrolka diaľkových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 | Spínač núdzového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Klaksón | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | 00-03:
Údaje konektora. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ’98 -’99:
Údaje konektora; Relé svetla páky voliča. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | -’97:
Prístrojová doska; Relé oddelenia solárnych článkov. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 25 | Spínač stierača
predného skla; Intermitentné relé stierača predného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| RUŽOVÁ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Externé zrkadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | 00-03:
Vyhrievaný volant; Modul riadenia volantu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Relé zámku prevodovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Kontrolka klimatizácie;
Zapaľovač cigariet; Relé hmlových svetiel; Osvetlenie odkladacej schránky; Prístrojová doska; Procesor prístrojovej dosky; Zadné svetlá; Osvetlenie popolníka; Osvetlenie zadného popolníka; Multifunkčný spínač rozsahu prevodovky; Osvetlenie konzoly automatickej prevodovky; Osvetlenie evidenčného čísla; Osvetlenie odkladacej misky; Držiak na poháre a mincovník; Dióda ochrany relé svetla páky voliča; Systém vnútorného osvetlenia; Spínač svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 | Relé riadenia ventilátora
chladiva prvej rýchlosti; Relé riadenia ventilátora chladiva druhej rýchlosti; Relé riadenia ventilátora chladiva tretej rýchlosti; Senzor kvality vzduchu (’98 -’03). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | Spínač hmlových svetiel;
Spínač zadných hmlových svetiel; Modul riadenia hmlových svetiel. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | ’97 -’03:
Spínač odvlhčovača zadného skla; Odvlhčovač zrkadla; Kontrolka klimatizácie (’00 -’03). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | Spínač odvlhčovača zadného skla;
Odvlhčovač zrkadla. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 5 | 00-03:
Senzor uhla riadenia |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | Rezervná žiarovka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Spínač núdzového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Spínač brzdového svetla;
Ventil čerpadla vákuum; Modul riadenia prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5 | Vyhrievače trysiek stierača | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ŽLTÁ | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Údaje konektora;
Prístrojová doska; Modul riadenia žiaroviek; Modul riadenia na volante; Rádio; Motory nastavenia predných svetlometov; Modul riadenia nastavenia predných svetlometov; Modul riadenia parkovacej asistencie; Modul riadenia monitorovania tlaku v pneumatikách; Kontrolka poruchy airbagu; Kontrolka poruchy ABS; Kontrolka poruchy trakcie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 5 | 00-01:
Telefónny vysielač-prijímač; Rádio. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | -’98:
Telefónny vysielač-prijímač. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 15 | -’01:
Zapaľovač cigariet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | 00-03:
Kontrolka klimatizácie; Procesor prístrojovej dosky; Modul riadenia parkovacej asistencie; Relé oddelenia solárnych článkov; Modul riadenia na volante; Modul riadenia monitorovania tlaku v pneumatikách. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | ’97 -’99:
Procesor kombinácie prístrojovej dosky. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Kontrola A/C (klimatizácia) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 10 | 00-03:
Kontrolka klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | -’99:
Kontrolka klimatizácie; Senzor vnútornej teploty; Prístrojová doska; Relé oddelenia solárnych článkov; Modul riadenia na volante. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | ’97 -’03:
Multifunkčný spínač prevodovky; Elektromagnet blokovania prevodovky. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Multifunkčný spínač
prevodovky; Elektromagnet blokovania prevodovky; Systém tempomatu. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Čerpadlo chladiacej kvapaliny;
Ventily na reguláciu tepla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 10 | 00-03:
relé spojky klimatizácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | -’97:
Čerpadlo chladiacej kvapaliny, pomocné kúrenie. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 5 | 00-03:
Modul ovládania na volante. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | -’99:
Modul ovládania na volante. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| BLU | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 20 | 00-03:
Čerpadlo paliva. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | -’99:
Čerpadlo paliva. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | 30 | 00-03:
Palivové vstrekovače; Zapaľovacie cievky; Ventily č. 1 a 2 na reguláciu vačkového hriadeľa (’01 -’03). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | Ohrievané kyslíkové senzory pred TWC;
Čerpadlo na detekciu únikov EVAP systému. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Ohrievané kyslíkové senzory pred TWC;
Čerpadlo na detekciu únikov EVAP systému; Senzor hmotnostného prietoku vzduchu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | 15 | -’99:
Ohrievané kyslíkové senzory za TWC. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 5 | 00-03:
Jednotka ovládania navigácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | Pomocné kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 10 | 00-03:
Jednotka ovládania navigácie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | Pomocné kúrenie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 5 | 00-03:
Senzor teploty hladiny oleja. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 25 | 00-03:
Modul ovládania ABS. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | -’99:
Modul ovládania ABS. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 10 | Modul ovládania ABS;
Spínač protišmyku (s FWD); Ventil na odvodnenie brzdy; Spínač ARS / ESP; Spínač brzdového svetla (Quattro). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| MARRONE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 10 | Predné vnútorné svetlo;
Zadné svetlá na čítanie; Centrálne zamykanie; Systém alarmu; Modul ovládania oneskorenia vnútorného osvetlenia; Centrálne zamykanie SAFE; Kontrolka upozornenia; Predné ľavé svetlo na čítanie; Vnútorné a relé vnútorných svetiel; Spínač monitorovania kabíny; Osvetlenie doplnkového zrkadla; Elektrické otváranie batožinového priestoru; Elektrická slnečná clona vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 10 | Modul ovládania pravého a ľavého okna;
Spínač na nastavenie zrkadiel; Modul ovládania funkcie sklopných zrkadiel; Spínač pamäťového programu; Spínač nastavenia zadného opierky hlavy; Spínače vyhrievaných predných sedadiel; Spínač vyhrievaného zadného sedadla; Spínač pamäte predného sedadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | ’00 -’03:
Spínač na otvorenie batožinového priestoru; Svetlá zrkadla na líčenie pravé a ľavé; Spínač svetiel zrkadla na líčenie pravé a ľavé; Relé svetla na vstupe/podlahe; Modul ovládania senzorov monitorovania vnútorného prostredia; Spínač zámku vnútorného strany vodiča; Modul ovládania pamäte zrkadiel; Spínač pamäťového programu; Spínač pamäťového programu sedadla pasažiera; Modul ovládania senzorov Ultra Sound; Pravé svetlo na čítanie; Osvetlenie mapy; Ľavé svetlo na čítanie; Vnútorné osvetlenie. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | ’99:
Spínač na otvorenie batožinového priestoru; Svetlá zrkadla na líčenie pravé a ľavé; Relé svetla na vstupe/podlahe; Modul ovládania senzorov monitorovania vnútorného prostredia; Spínač zámku vnútorného strany vodiča; Modul ovládania pamäte zrkadiel; Spínač pamäťového programu; Spínač zadných hmlových svetiel. |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 10 | Centrálne zamykanie;
Systém alarmu; Modul ovládania oneskorenia vnútorných svetiel; Spínač clony zadného skla; Automatický regulátor vnútorného zrkadla; Modul ovládania garážových dverí; Relé vnútorného svetla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 15 | Centrálne zamykanie;
Systém alarmu; Modul ovládania oneskorenia vnútorných svetiel; Modul ovládania senzorov monitorovania vnútorného prostredia; Spínač vnútorného zámku strany vodiča. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 20 | Modul ovládania napájania otváracej strechy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 15 | Spínač zámku okna;
Modul vyhrievaného ovládania pravého a ľavého zámku dverí; Zapaľovač cigariet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 10 | -’97:
Spínač pamäťového programu; Modul ovládania pamäte zrkadla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 20 | Modul ovládania výšky stĺpika
volantu/podvozku; Spínač nastavenia stĺpika volantu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 20 | Spínač vyhrievaného predného sedadla;
Modul ovládania clony zadného skla. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 60 | -’00:
Ventilátor chladenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | ??? | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 60 | 01-03:
Ventilátor chladenia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pole relé kabíny č. 1
| Číslo |
Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 |
00-03: Klaksón (J4) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
-’99: Zníženie zaťaženia (J59) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 |
00-03: Zníženie zaťaženia (J59) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
-’99: Klaksón (J4) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 |
-’99: Systém stieračov svetlomety (J39) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 |
00-03: Čerpadlo paliva (J17) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
-’99: Blokovanie (J207) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
-’99: Inhibítor štartéra a svetlo cúvania (J226) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 |
-’99: Stierač/automatické striekadlo (J31) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 |
-’99: Čerpadlo paliva (J17) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

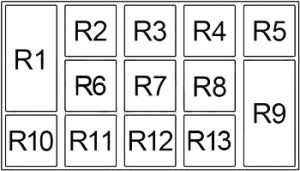

Pole relé kabíny č. 2
| Číslo |
Relé | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Sklopenie zrkadiel (J351) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Spojka klimatizácie (J44) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Oddelenie solárnych článkov (J309) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlo páky voliča (J307) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Dióda podsvietenia páky voliča (J443) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Modul riadenia Servotronic (J236) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Interiér a mapa/čítacia lampa (J91) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Riadiaca jednotka zámku
páky voliča (J221) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 |
Stierač/Striekací systém Intermitentný (J31) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlo hmlové (J5) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R7 | (R7 + R12):
Modul riadenia svetlometov predných/zadných hmlové svetlá (J512) |
| Prepínanie denného svietenia (J89) | |
| Blokovanie zobrazenia (J89) | |
| R8 | Doplnkový ohrievač (J8) |
| R9 | Zariadenie na monitorovanie žiaroviek (J123) |
| R10 | Osvetlenie vstupu a podlahy (J348) |
| R11 |
Stierač/Striekacia tryska Intermitentný (J31) |
| Izolácia solárnych článkov (J309) | |
| R12 |
(R7 + R12): Modul riadenia svetlometov predných/zadných hmlové svetlá (J512) |
| Ventilátor čerstvého vzduchu (J13) | |
| R13 |
Automatické uzatváranie posuvnej strechy (J356) |
Pole relé kabíny č. 3
| Č. br |
Amp [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 40 | Ventilátory ventilátora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač obvodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Elektrická stolička
(č. 2) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Elektrická stolička
(pamäť) (č. 1) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Blokovanie štartovania (J207) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie vstupu a
pre nohy (J348) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Denné svetlá (J90) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Diaľkové svetlá (Litronic) (J336) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

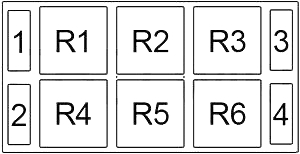

Pole relé kabíny č. 4
| Číslo |
Amp [A] |
Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | – | – | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Spínač obvodu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Ovládanie okien (zadné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30 | Ovládanie okien (predné) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Kontrolka (J2) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Smerovky (J1) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | (R2 + R5)
Multifunkčný volant (J453) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ovládanie ventilátora chladiacej kvapaliny
druhej rýchlosti (J101) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (R2 + R5) Elektrické okná a
posuvná strecha (J139) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Čerpadlo ABS (J105) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klaksón (J4) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola ventilátora chladiacej kvapaliny
druhej rýchlosti (J101) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Automatické uzatvorenie okna (J261) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | (R2 + R5)
Multifunkčný volant (J453) |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé kontroly
ventilátora chladenia (prvá rýchlosť) (J26) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (R2 + R5) Elektrické okná a
posuvná strecha (J139) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Elektromagnetický ventil ABS (J106) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zníženie zaťaženia (J59) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé kontroly
ventilátora chladenia (prvá rýchlosť) (J26) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistková skrinka motorového priestoru
| Číslo |
Amp [A] |
Popis |
| 1 | 15 | Modul riadenia prevodovky |
| 2 | 15 | Ventil regulátora vyprázdnenia
nádrže EVAP; Ventil zmeny nasávania; Ventil riadenia vstrekovania paliva a čerpadlo na detekciu únikov systému EVAP. |
| 15 | ECM a vstrekovače paliva | |
| 3 | 15 | ECM a vstrekovače paliva |
| 20 | Ventil regulátora čistenia
nádrže systému EVAP; Ventil regulácie nasávacieho zberného potrubia č. 1; Ventil regulácie nasávacieho zberného potrubia č. 2; Ventil riadenia vzduchu vstrekovača paliva; Čerpadlo na detekciu únikov systému EVAP; Vstrekovanie sekundárneho vzduchu; Elektrohydraulické podpery motora; Senzor MAF; Ventily regulácie vačkového hriadeľa; (ovládacie prvky). |
|
| 4 | 20 | Pinza ECM a cievka zapaľovania č. 15 |
| 5 | ECM | |
| 5 | 15 | Modul riadenia prevodovky |
| Relé | ||
| R1 | Imobilizér (J341) | |
| R2 | Modul riadenia motora (J271) | |
| Čerpadlo sekundárneho vstrekovania vzduchu (J299) | ||
O Audi A8 D2 (1994-2002)
Audi A8 D2, vyrábané v rokoch 1994 až 2002, je luxusný sedan, ktorý sa stal symbolom prestíže a inovácií. Tento model bol prvým vozidlom značky Audi, ktoré využívalo hliníkovú karosériu, čo prispelo k zníženiu hmotnosti a zlepšeniu jazdných vlastností. Audi A8 D2 ponúkalo širokú škálu motorov, vrátane benzínových V6, V8 a dokonca aj W12, čo zabezpečovalo výnimočný výkon a plynulosť jazdy. Interiér bol vybavený najmodernejšími technológiami a luxusnými materiálmi, čo z neho robilo ideálnu voľbu pre náročných zákazníkov, ktorí hľadali kombináciu komfortu a výkonu.
Schéma poistkovej skrinky Audi A8 D2
Táto stránka zobrazuje schému poistkovej skrinky pre model Audi A8 D2, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. V tomto modeli sú poistkové skrinky typicky umiestnené v priestore motoru a pod palubnou doskou. Naše diagramy detailne ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických zariadení vo vozidle, a preto je dôležité mať k dispozícii presné informácie o jej konfigurácii.
