Alfa Romeo 146 (1994-2000) – poistková skrinka

V tomto článku nájdete diagramy poistkovej skrinky Alfa Romeo 146 (1994-2000), získate informácie o polohe panelov poistiek v aute a naučíte sa priradenie každej poistky (rozloženie poistiek).

Alfa Romeo 146 (1994-2000) – schéma poistkovej skrinky

Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000.

Poistka zapaľovača cigariet (zásuvka napájania) v Alfa Romeo 146 (1994-2000) je poistka 6 v poistkovej skrinke.

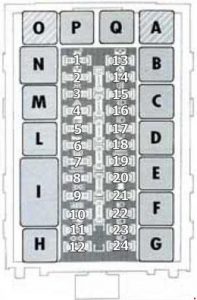

Poistková skrinka na palubnej doske (typ 1)

Číslo	Amperáže [A]	Popis
1	7,5	1) Dim-Dip
	30	2) Vyhrievané sedadlá
2	25	Elektrické predné okná
3	7,5	1) Smerovky;Elektrické predné okná; Ovládanie kompresora; Časovač ventilátora motora; Ovládanie otvorenia batožinového priestoru.
	20	2) Hodiny;Vnútorné osvetlenie strechy; Prístrojová doska; Diaľkové ovládanie so zamykaním dverí; Rádio; Rádiotelefón.
20	3) Interné lampy strechy a osvetlenie batožinového priestoru;Hodiny; Rádiový prijímač; Tlačidlo na uvoľnenie batožinového priestoru; Kompresor klimatizácie.
4	10	Výstražné svetlá;Proti krádežový systém.
5	20	Uzamykací systém dverí
6	25	1) Klaksón;Zapaľovač cigariet; Brzdové svetlá; Rádio.
	20	2) Klaksón
7	30	Vyhrievané zadné sklo;Výstražné zadné svetlo vyhrievané; Odmrazovanie zrkadiel.
8	15	1) Prístrojová doska;Čerpadlo ostrekovača predného skla; Osvetlenie cúvacieho svetla; Airbag; Nastavenie bočných zrkadiel; Hodiny; Ovládací panel; Systém kódov Alfa Romeo; EGR.
	15	2) Napájanie páky;Prístrojová doska; Ovládací panel; Otvorenie batožinového priestoru; Predné sklo; Nastavenie bočných zrkadiel; Airbag; Recirkulácia vzduchu; Ovládanie kompresora; EGR (TD); ABS; Rádiotelefón; Jednotka ovládania dodatočného kúrenia (JTD).
	15	3) Brzdové svetlá;Dodatočné brzdové svetlá; Osvetlenie cúvacieho svetla; Brzdové svetlo prívesu; Stierače zadného skla; Odpory; Žiarovka nabíjania; Žiarovka upozornenia na nízky tlak oleja; Osvetlenie kontroliek.
9	10	1) Osvetlenie zadnej polohy vpravo;Osvetlenie prednej evidenčnej značky vľavo; Predné bočné svetlo vľavo; Upozornenie na bočné svetlo; Osvetlenie prístrojovej dosky; Osvetlenie kontroly.
	10	2) Predné bočné svetlo vpravo a príslušné upozornenie;Zadné bočné svetlo vľavo; Osvetlenie prednej evidenčnej značky vpravo; Bočné svetlo prívesu vľavo; Prístrojová doska; Ovládanie osvetlenia.
10	10	1) Hodiny;Vnútorné osvetlenie; Prístrojová doska; Diaľkové ovládanie pre zámok dverí.
	10	2) Systém ABS
11	30	1) Vyhrievané sedadlá
	7,5	2) Ventilátor motora;Jednotka ovládania CODE; Jednotka ovládania (JTD); Jednotka ovládania kompresora (TD).
7,5	3) Systém Alfa Romeo Code (motory T.SPARK);Ventilátor chladiča motora; Systém vstrekovania.
12	30	1) Ventilátor motora (Boxer)
	7,5	2) Zamykanie dverí a relé alarmu;Napájanie TELEPASS.
	7,5	3) Smerovky
13	30	Elektrické okná strešného okna
14	25	Elektrické zadné okná
15	7,5	1) Kryt zadného hmlového svetla (auto a príves);Žiarovka upozornenia na kryt hmlového svetla.
16	15	Pravé diaľkové svetlo
17	15	Ľavé diaľkové svetlo;Upozornenie na diaľkové svetlo.

18	20	Tergicristallo predného skla;Vyhrievané sedadlá.
19	25	1) Tergicristallo zadného skla;Jednotka riadenia kompresora (TD); Ventilátor chladiča (TD a T.SPARK); Vyhrievané sedadlá.
	10	2) Zapaľovač
	10	3) Osvetlenie odkladacej schránky;Elektrické predné okná; Elektrické zadné okná; Vyhrievanie zadného skla; Nastavenie bočných zrkadiel; Otvoriteľná strecha; Kompresor klimatizácie; Prerušenie zaťaženia počas štartovania.
20	10	1) Osvetlenie prístrojovej dosky, kontrolné osvetlenie, zadné svetlo polohy vľavo, osvetlenie prednej registračnej značky vpravo, predné svetlo polohy vpravo, svetlo upozornenia na bočné svetlo
	10	2) Zapaľovač na cigary, predné bočné svetlo vľavo, zadné bočné svetlo vpravo, osvetlenie prednej registračnej značky vľavo, bočné svetlo pravého prívesu, hmlové svetlá a príslušné svetlá upozornenia, elektrické predné okná, elektrické zadné okná, nastavenie bočných zrkadiel, rádio
21	20	1) Ohrievač, ventilátor
	30	2) Ohrievač, ventilátor
22	20	Hmlové svetlá, svetlo upozornenia na hmlové svetlá
23	10	1) Svetlo stretávacích svetiel vpravo, zariadenie na nastavenie svetlometov
	10	2) Svetlo stretávacích svetiel vľavo
24	10	1) Svetlo stretávacích svetiel vľavo
	10	2) Svetlo stretávacích svetiel vpravo, zariadenie na nastavenie svetlometov
Relé
a	Relé otvoriteľnej strechy
b	Ovládač zadného hmlového svetla
c	1) Relé zadného hmlového svetla 2) Relé otvoriteľnej strechy
d	Relé diaľkových svetiel
e	Hlavné relé napájania
f	Relé hmlových svetiel
g	Relé stretávacích svetiel
h	Vyhrievané relé zadného skla
i	Jednotka riadenia zamykania dverí
j	Relé klaksónu
M	Relé bočných svetiel
N	Intermitentná prevádzka elektronických stieračov predného skla
O	–
P.	1) Relé na aktiváciu DIM-DIP 2) Relé ventilátora chladenia motora
Q	1) Relé ventilátora chladenia vody motora 2) Relé smeroviek / výstražných svetiel
1)… alebo 2)… alebo 3)…

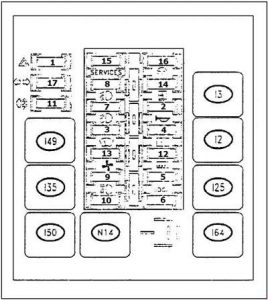

Poistková skrinka na palubnej doske (typ 2)

Číslo	Amperáže [A]	Popis
1	10	Výstražné svetlá
2	20	Klakson, zapaľovač cigariet, brzdové svetlá, rádio
3	20	Stierače
4	20	Vyhrievané zadné sklo
5	10	Osvetlenie prístrojovej dosky, kontrolér, osvetlenie, zadné ľavé svetlá, pravý lišta, predné pravé svetlo, svetlo upozornenia na bočné svetlo
6	10	Pravé zadné bočné svetlo, ľavý lišta bez lišty, ľavé predné bočné svetlo
7	10	Pravé stretávacie svetlo
8	10	Ľavé stretávacie svetlo
9	10	Pravé diaľkové svetlo
10	10	Ľavé diaľkové svetlo, svetlo upozornenia na diaľkové svetlá
11	7,5	Zadný kryt proti hmle, svetlo upozornenia na kryt proti hmle
12	30	Vyhrievané zadné sklo, svetlo upozornenia na vyhrievané zadné sklo

13	20	Ohrievač, ventilátor
14	25	Ventilátor motora
15	10	Prístrojová doska, umývač svetlometov, svetlo cúvania, airbag, hodiny, ventilátor motora, KÓD ALFA ROMEO
16	20	Hodiny, vnútorné osvetlenie, prístrojová doska, zámky dverí
17	7,5	Smerovky, kontrola kompresora, hodiny ventilátora motora, kontrola otváracieho strešného okna
Relé
I2	Vyhrievané relé zadného skla
I3	Relé klaksónu
I25	Relé zadného hmlového svetla
I35	Hlavné relé napájania
I49	Relé stretávacích svetiel
I50	Relé diaľkových svetiel
I64	Relé bočných svetiel
N14	Pracovný režim stieračov predného skla

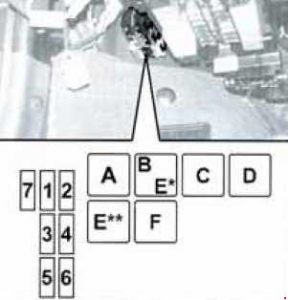

* – Poloha pre motory T.SPARK
** – Poloha pre motor 1.9 JTD

Číslo	ZA	Popis
1	10	Kompresor klimatizácie
2	20	Umývač svetlometov
3	30	Elektrické okná a systém zamykania dverí
4	10	Systém airbagov, prístrojová doska
5	7,5	Odmrazovanie vonkajších zrkadiel
6	20	Alarmový systém
7	7,5	Systém Alfa Romeo Code (motory T.SPARK)
Relé
a	Hodiny smeroviek
b	Relé kontroly vykurovania palivového oleja (iba 1,9 JTO)
c	Relé umývača svetlometov (voliteľné pre verzie/trhy, kde je to aplikovateľné)
d	Relé zdviháka skla spolujazdca
e	Relé zariadenia na odmrazovanie vonkajších zrkadiel (voliteľné pre verzie/trhy, kde je to aplikovateľné)
f	Relé otvárania zadného veka (voliteľné pre verzie/trhy, kde je to aplikovateľné)

O Alfa Romeo 146 (1994-2000)

Alfa Romeo 146 je kompaktný automobil, ktorý sa vyrábal v rokoch 1994 až 2000. Tento model bol známy svojím elegantným dizajnom a športovým charakterom, čo je typické pre značku Alfa Romeo. Alfa 146 bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov. Medzi najpopulárnejšie patrili benzínové motory Twin Spark, ktoré ponúkali dobrý výkon a spoľahlivosť. Vďaka svojmu dynamickému riadeniu a komfortnému interiéru si Alfa Romeo 146 získala obľubu medzi vodičmi, ktorí hľadali kombináciu štýlu a výkonu.

Schéma poistkovej skrinky Alfa Romeo 146

Táto stránka zobrazuje schému poistkovej skrinky pre model Alfa Romeo 146, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli nachádza zvyčajne pod palubnou doskou na strane vodiča alebo v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správnej funkčnosti vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
