Alfa Romeo 147 (2001-2005) – poistková skrinka

V tomto článku nájdeš diagramy poistkovej skrinky Alfa Romeo 147 (2001-2005), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Alfa Romeo 147 (2001-2005) – schéma poistky

Rok výroby: 2001, 2002, 2003, 2004, 2005.

Poistka zapaľovača cigariet Alfa Romeo 147 – (poistková skrinka v kabíne, poistka F20/20A)

Poistková skrinka v motorovom priestore.

Prístup k poistkovej skrinke sa nachádza vedľa batérie.

Schéma poistkovej skrinky

Číslo	Amperi [A]	Popis
1	50	Ohrievanie žhavičov (diesel verzie)
2	50	Riadiaca jednotka prístrojovej dosky
3	30	Čerpadlo prevodovky Selespeed
4	50	Riadiaca jednotka ABS
5	40	Ventilátor klimatizácie
6	30	Ventilátor chladiča (prvá rýchlosť – benzínové verzie);Ventilátor chladiča (prvá rýchlosť – diesel verzie).
7	50 60*	Ventilátor chladiča (druhá rýchlosť – benzínové verzie);Ventilátor chladiča (druhá rýchlosť – diesel verzie).
8	30	Prídavný ohrievač
9	20	Odtierač svetlometov
10	15	Klaksón

11	15	Sekundárne služby (elektronické vstrekovanie)
14	10	Pravý svetlomet stretávacích svetiel
15	10	Ľavý svetlomet stretávacích svetiel
16	7,5	Systém elektronického vstrekovania
17	7,5	Základné služby (elektronické vstrekovanie)
18	7,5	Riadiaca jednotka elektronického vstrekovania +30
19	7,5	Kompresor klimatizácie
20	20	Filter oleja vyhrievaný (dieselové verzie)
21	15	Čerpadlo paliva;Zapaľovacie cievky.
22	15 20*	Vstrekovače (benzínové verzie);Vstrekovače (dieselové verzie).
23
30	10	Hmlové svetlá

R1	Relé svetlometov s tlmenými svetlami
R2	Relé ventilátora vykurovania
R3	Relé klaksónu
R4	Relé hmlových svetiel
R5	Relé umývača svetlometov
R6	Relé motora ventilátora chladiva motora 2
R7	Relé spojky kompresora AC
R8	Relé motora ventilátora chladiva motora 1
R9	Relé čerpadla paliva (FP) – relé čerpadla na benzín/palivo-Diesel
R10	Relé riadenia motora (EC)
R11	–
R12	Relé vykurovania paliva-Diesel

Aby sa dalo pristupovať k poistkám v poistkovej skrinke na stĺpiku batérie, je potrebné odstrániť ochranný kryt stlačením otváracích háčikov (predných).

Nr	Amperi [A]	Popis
70	125 150*	Riadiaca jednotka motorového priestoru (verzie na benzín);Riadiaca jednotka motorového priestoru (verzie diesel).
71	70	Riadiaca jednotka prístrojovej dosky
72	30	Spínač zapaľovania
73	30	Prídavný ohrievač

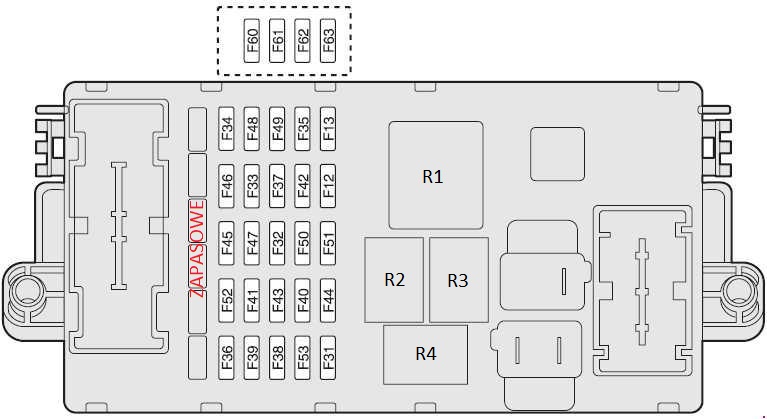

Poistková skrinka v kabíne Alfa Romeo 147.

Prístup k poistkovej skrinke v prístrojovej doske sa získa uvoľnením dvoch upevnení a odstránením ochranného krytu.

Číslo	Amperi [A]	Popis
12	10	Svetlomet pravý z hmlových svetiel
13	10	Svetlomet ľavý z hmlových svetiel;Zariadenie na nastavenie predných svetlometov.
31	7,5	Systém klimatizácie;Cievky relé kúrenia.
32	15	Poistková skrinka Selespeed s kľúčom +30
33	20	Elektrické okno zadné ľavé
34	20	Elektrické okno zadné pravé
35	7,5	Osvetlenie cúvacieho svetla;Tempomat; Osvetlenie ovládania klimatizácie.
36	10	Riadiaca jednotka prívesu
37	10	Brzdové svetlo;Merací prístroj.
38	20	Centrálne zamykanie dverí
39	15	Klimatizácia;Rádio; Navigácia; Servisy + 30 senzorov objemu; Diagnostická zásuvka systému EOBD; Výbava mobilného telefónu; Kontrola dverí vodiča; Kontrola batožinového priestoru.
40	30	Kúrenie zadného okna
41	7,5	Vyhrievané bočné zrkadlá – vyhrievané trysky
42	7,5	Senzor systému VDC;Senzor uhla riadenia; Riadiaca jednotka ABS.

43	30	Predné sklo – zadný stierač (dvojcestné čerpadlo)
44	20	Zapaľovač cigariet
45	15	Sedadlá s elektrickým vyhrievaním
46	15	Otvárateľná strecha
47	20	Napájanie riadiacej jednotky dverí vodiča
48	20	Napájanie riadiacej jednotky dverí pasažiera
49	7,5	Dodatočné služby Ovládanie osvetlenia
50	7,5	Jednotka na kontrolu airbagu
51	7,5	Poistková skrinka Selespeed
52	15	Zadný stierač
53	10	Havarijné svetlá +30 smeroviek meracie zariadenie
60	25	Elektrické odblokovanie zadného veka
61	15	Systém Bose
62	15	Systém Bose
63	20	Otvárateľná strecha

R1	Relé predných vyhrievaných sedadiel
R2	Relé ohrievača zadného skla
R3	Relé stierača/zadného
R4	Relé stretávacích svetlometov

O Alfa Romeo 147 (2001-2005)

Alfa Romeo 147 je kompaktný automobil, ktorý bol vyrábaný v rokoch 2001 až 2005. Tento model sa vyznačuje elegantným talianskym dizajnom a športovým charakterom, čo z neho robí obľúbenú voľbu medzi milovníkmi áut. Alfa Romeo 147 bola dostupná s rôznymi motorizáciami, vrátane benzínových a dieselových motorov. Medzi najčastejšie motory patrili 1.6 Twin Spark, 2.0 Twin Spark a 1.9 JTD diesel. Vozidlo ponúkalo dynamické jazdné vlastnosti a komfortnú výbavu, čo prispelo k jeho popularite na trhu.

Schéma poistkovej skrinky Alfa Romeo 147

Táto stránka zobrazuje schému poistkovej skrinky pre Alfa Romeo 147, ktorá je nevyhnutná pre správnu údržbu a opravy vozidla. Poistková skrinka sa v tomto modeli zvyčajne nachádza v priestore pod palubnou doskou na strane vodiča a ďalšia môže byť umiestnená v motorovom priestore. Schémy na tejto stránke zobrazujú čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Pri výmene poistiek je dôležité vždy použiť náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrických systémov. Poistková skrinka je kľúčovým prvkom pre bezpečnú prevádzku vozidla, a preto je dôležité mať prehľad o jej usporiadaní a funkciách.
