V tomto článku nájdeš diagramy poistkovej skrinky Alfa Romeo Giulia 2016-2022, získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).

Alfa Romeo Giulia (2016-2019…) – schéma poistiek

Alfa Romeo je známa svojimi krásnymi autami. To dokazuje už roky a nie je tomu inak ani v prípade modelu Giulia. Vozidlo strednej triedy sa objavilo na trhu v roku 2016. Talianska značka ho však predstavila o rok skôr, pri príležitosti 105. výročia svojho založenia. Predstavenie športovej verzie Quadrifoglio sa konalo v blízkosti Milána, v zrenovovanom múzeu Alfa Romeo. Na počesť tradície je Giulia vybavená zadným pohonom. Auto má tiež charakteristickú prednú mriežku typickú pre Alfu (scudetto).

Rok výroby: 2016, 2017, 2018, 2019.

Poistka zapaľovača cigariet (zásuvka napájania) v Alfa Romeo Giulia (2016-2018) je poistka F94 v rozvádzači poistiek.

Konektor poistky batérie

Nr	Popis	Amperáž [A]
F5A	Systém ORC	–
F71	IBS (ABS)	30
F72	BCM 1	70
F73	BCM 2	70
F74	PDC zadné	175

Poloha skoku batérie

Nr	Popis	Amperáž [A]
F100A	Ventilátor chladenia motora	80
F101	EPS	80

Motorový priestor – Centrum distribúcie napájania (PDC)

POISTKY
Číslo	Popis	Amp [A]
F01	Modul ABS MK C1	70
F02	Jednotka riadenia sviečok	60
F03	Pre relé BCM T38	30
F04	Ventilátory modulu ABS	40
F06	Distribútor	30
F07	Hlavné relé (2.9V6 master)	50
F08	Nie je aplikovateľné	40
F09	+30 ECM (2.02GME – 2.9V6 Salve); +30 hlavné relé P86.	7,5
F10	Klakson	15
F11	Sekundárne zaťaženia motora (2.02GME).	15
	Hlavné zaťaženia motora (sekundárne zariadenie 2.9 V6).
F14	Vetraný ohrievač (2.2JTDM)	15
F 16	KL15 pre ECM, ATX, DCTM	5

F17	ECM (2,2 JTDM)	15
F18	+30 ATC (ak je prítomné)	–
F19	Kompressor klimatizácie	10
F20	Nie je aplikovateľné	7,5
F22	Hlavné zaťaženia motora ECM (slave 2.9V6 a 2.2JTDM).	20
F23	Dodatočné elektrické čerpadlo vody (2.9V6/2.2JTDM).	20
F24	Pre sekundárne zaťaženia motora JTDM	15
F30	Levá KL30 ATX	10
F82	Stierače	20
F83	AWD *	25
F84	+30 ECM 2.9 V6 Master	7,5
F87	Elektrické čerpadlo okruhu chladenia oleja Gerarbox (2.9 V6).	15
F89	Čerpadlo na umývanie svetlometov	30
F90	Ľavý aktor rozdeľovača (slave)	20
FXX	Pravý aktor rozdeľovača (master)	20

RELÉ
Číslo	Popis	Amperáž [A]
T07	Hlavné relé (2.9V6 master).	Nie je aplikovateľné
T09	Hlavné relé (JTDM, GIMe, slave 2.9V6).	Nie je aplikovateľné
T17	Čerpadlo ostrekovača svetlometov	Nie je aplikovateľné

Zadné – centrum distribúcie napájania (PDC)

POISTKY
Číslo	Alternatíva	Popis	Amperáž [A]
F01	F01 40A	TTM	40
F01	F01TT	TTM (ťahanie prívesu)	15
F02	F02 40A	Kontrola domény rámu ECU	40
F02	F02TT	Kontrola domény rámu ECU (ťahanie prívesu).	15
F03	F03TT	Nie je aplikovateľné (ťahanie prívesu).	10
F04	F04 40A	Vyhrievaný filter	40
F04	F04TT	Vyhrievaný filter (ťahanie prívesu).	10
F05	F05 40A	Ventilátor HVAC	40
F06	F06 30A	TV / M / LSDM (napájanie)	30
F07	F04 60A	PTC3	60
F08	F08 30A	HI-FI	30
F09	F09 20A	Elektrický pohyb sedadla pasažiera	20
F10	F10 10A/15A	ANC (audio systém)	10A / 15A

F14	F14 15A	KL30 ATX	15
F15	F15 40A	PTC1	40
F17	F17 7,5A	KL15/A USB REACHER	7,5
F18	F18 10A	Rete elektrická sedadla vodiča	10
F19	F19 7,5A	Kontrola domény rámu KL30 ECU	7,5
F20	F20 25A	Napájanie elektrického sedadla vodiča + vyhrievanie vodiča a cestujúceho.	25
F21	F21 10A	Port I-DRIVE / USB / AUX	10
F22	F22 10A	Zásuvka napájania KL15 / A 12V	20
F23	F23 20A	Otváracia strecha (BCM)	20
F81	F81 60A	PTC2	60
F82	F82 20A	BCM pre relé kľúča	20
F83	F83 30A	Čerpadlo paliva (2,9 V / 2,2 JTDM)	30
F84	F84 5A	TVM / LSDL (elektronické)	5
F88	F88 7,5A	Vyhrievané zrkadlá; Vyhrievané trysky stierača predného skla.	7,5
F89	F89 30A	Odmlžovanie zadného okna	30
F30	F90 5A	ZJD	5

RELÉ
Číslo	Alternatíva	Popis	Amperáž [A]
R3	Nie je aplikovateľné	Ťahanie prívesu	Nie je aplikovateľné
T02	Nie je aplikovateľné	Aktívne tlmenie	Nie je aplikovateľné
T07	Nie je aplikovateľné	PTC 3	Nie je aplikovateľné
T08	Nie je aplikovateľné	Elektrická stolička	Nie je aplikovateľné
T09	Nie je aplikovateľné	Napájací zdroj	Nie je aplikovateľné
T10	Nie je aplikovateľné	Čerpadlo paliva	Nie je aplikovateľné
T17	Nie je aplikovateľné	Odmäzovanie zadné	Nie je aplikovateľné
T20	Nie je aplikovateľné	Motor ventilátora	Nie je aplikovateľné
T31	Nie je aplikovateľné	Ohrievač filtra	Nie je aplikovateľné

Modul riadenia karosérie (BCM)

POISTKY
Číslo	Popis	Amperáž [A]
F31	Napájanie interne/A (s kľúčom).	7,5
F33	Ovládanie okien elektrické na strane vodiča.	25
F34	Elektrický motor okna na strane pasažiera.	25
F36	Priame napájanie z batérie +30.	15
F37	Napájanie interne (s kľúčom).	10
F38	Centrálne zamykanie	20
F42	Napájanie int key-on (možné použitie pre ECU 6.1).	7,5
F43	Čerpadlo umývača predného skla.	20
F47	Motor zadného okna naľavo	25
F48	Motor zadného okna napravo	25
F49	Napájanie int key-on	7,5
F50	Napájanie int key-on (možné použitie pre ECU 6.1).	7,5
F51	Nie je aplikovateľné	7,5
F53	Priame napájanie z batérie +30.	7,5
F94	Elektrická zásuvka	15

2.9L AUX PDC Pod kapotou

POISTKY
Číslo	Popis	Amperáž [A]
F1	Aktuátory rozdeľovača	10
F4	Druhý master	5
F5	Vedľajšie zaťaženia (slave)	25
F7	Hlavné zaťaženia ECM	20

RELÉ
Číslo	Popis
R1	Klaksón
R2	Spojka klimatizácie
R6	Elektromagnetický ventil štartovacieho motora 1
T52	Čerpadlo vody
T53	Ventilátor pod kontrolou

Riadiaca jednotka pod odkladacou schránkou pre cestujúcich

Poistky sa nachádzajú pod nohou cestujúceho.

Popis	Číslo	Amperáž [A]
Predné sklo (strana vodiča)	F33	25
Predné sklo (strana pasažiera)	F34	25
Napájanie systému Connect, systém klimatizácie, alarm, elektricky sklopné bočné zrkadlo, systém EOBD, USB port.	F36	15
Bezpečnostné zariadenie Safe Lock (odblokovanie dverí na strane vodiča); Odblokovanie dverí; Centrálne zamykanie.	F38	20
Čerpadlo na umývanie predného skla	F43	20
Elektrické zadné okno na ľavej strane	F47	25
Zadné okno na pravej strane	F48	25
Špirála ohrievača zadného skla; Zapaľovač cigariet.	F94	15

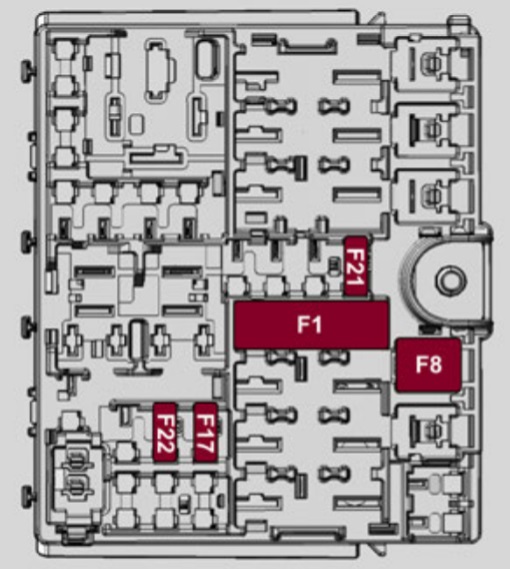

Quadro poistiek vano batožinového priestoru

Popis	Číslo	Amperáž [A]
Modul ťažného zariadenia (TTM)	F1	40
Audio systém	F8	30
Nabíjačka KL15 / a USB (C070)	F17	7,5
Port I-Drive / USB / AUX	F21	10
Zásuvka napájania KL15 /a 12V (R053)	F22	20

Schéma poistiek a relé – Alfa Romeo Giulia

Vzťahuje sa na vozidlá vyrobené v rokoch:

2020, 2021.

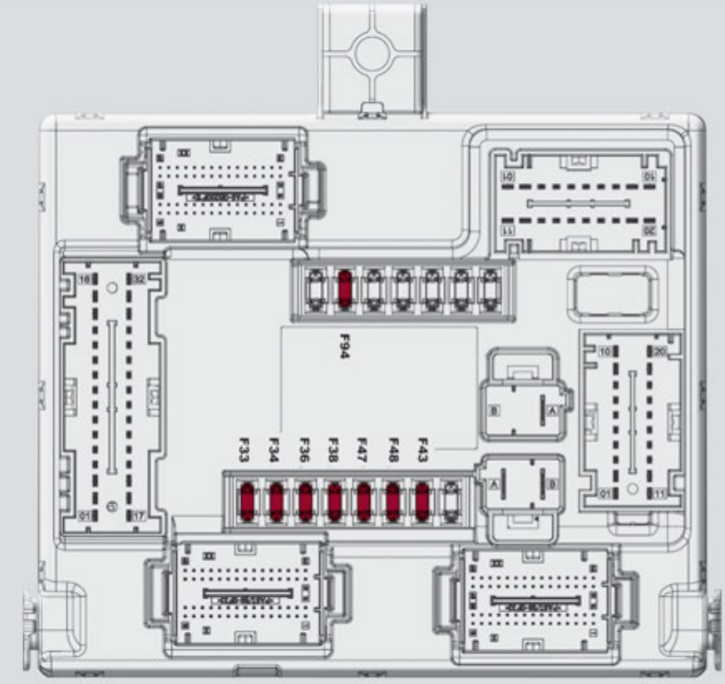

Poistková skrinka pod opierkou nôh na strane cestujúceho

Číslo	Popis	Amperáže [A]
F33	Predné sklo (strana vodiča)	25
F34	Predné sklo (strana pasažiera)	25
F36	Napájanie informačného a zábavného systému, systému klimatizácie, alarmu; Napájanie pre sklápanie vonkajších zrkadiel; Systém EOBD; USB port.	15
F38	Bezpečnostné zariadenie Safe Lock (odblokovanie dverí na strane vodiča – ak je prítomné); Odblokovanie dverí; Centrálne zamykanie.	20
F43	Čerpadlo predného stierača	20
F47	Elektrické okno zadné ľavé	25
F48	Elektrické okno zadné pravé	25
F94	Špirála ohrievača zadného okna	15

Poistková skrinka v motorovom priestore

Číslo	Popis	Amperáž [A]
F1	Modul ťažného zariadenia (TTM)	40
F8	Audio systém	30
F17	KL15/a Nabíjanie cez USB (C070)	7,5
F21	Port I-Drive / USB / AUX	10
F22	KL15/a Zásuvka napájania 12 V (R053)	20

Schémy poistiek a relé – Alfa Romeo Giulia

Týka sa vozidiel vyrobených v rokoch:

2022.

Poistková skrinka pod opierkou nôh na strane pasažiera

Číslo	Popis	Amperáž [A]
F33	Predné sklo (strana vodiča)	25
F34	Predné sklo (strana cestujúceho)	25
F36	Napájanie informačného a zábavného systému, klimatizácie, alarmu; Napájanie pre sklápanie vonkajších zrkadiel; Systém EOBD; USB port.	15
F38	Bezpečnostné zariadenie Safe Lock (odblokovanie dverí na strane vodiča – ak je prítomné); Odblokovanie dverí; Centrálne zamykanie.	20
F43	Čerpadlo predného stierača	20
F47	Elektrické okno zadné ľavé	25
F48	Elektrické okno zadné pravé	25
F94	Špirála vyhrievania zadného skla	15

Poistková skrinka v motorovom priestore

Číslo	Popis	Amperáž [A]
F1	Modul ťažného zariadenia (TTM)	40
F8	Audio systém	30
F17	KL15/a Nabíjanie cez USB (C070)	7,5
F21	Port I-Drive / USB / AUX	10
F22	KL15/a Zásuvka napájania 12 V (R053)	20
