Alfa Romeo 156 (2003-2006) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Alfa Romeo 156 (2003-2006), získaš informácie o polohe panelov poistiek vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Alfa Romeo 156 (2003-2006) – schéma poistiek
Rok výroby: 2003, 2004, 2005, 2006.
Poistka zapaľovača cigariet (zásuvka napájania) v Alfa Romeo 156 (2003-2006) je poistka 9 v ráme poistiek.

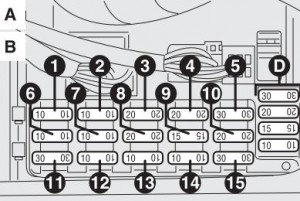

Poistky a relé v hlavnom ráme poistiek
| Relé | Popis |
| a | Relé svetlometov s tlmenými svetlami |
| b | Relé strešného okna, vyhrievanie sedadiel, kontrola napájania zadného skla, elektrické nastavenie sedadla |
Poistky nad schémou poistkovej skrinky hlavnej
Poistky a relé prístupné z vnútra odkladacej schránky

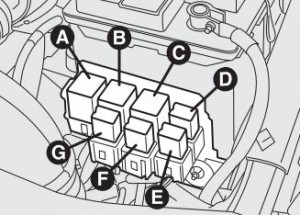

Poistka a relé v motorovom priestore
| Relé | Popis | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a | Ventilátor chladiča motora Relé 2. rýchlosť (verzie T.SPARK) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | Ventilátor chladenia chladiča motora Relé 1. rýchlosť | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c | Relé čerpadla paliva | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d | Relé elektronického vstrekovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| e | Relé kompresora klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| f | Relé časované variátora (iba 1.6 T.SPARK) alebo relé 2. rýchlosť ventilátora chladiča motora (iba verzie 2.5 V6 24 V, JTD a JTD 16 V Multijet) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g | Relé ohrievača oleja paliva (iba verzie Diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Pre verzie JTD 20v Multijet
V prípade verzií s motorom Diesel, v závislosti od nainštalovaných možností, je upevnená druhá podpora pre nasledujúce poistky na zadnej priečke motorového priestoru.
| Relé | Popis | ||
| a | MAXI-POISTKA | 30A | Prídavný ohrievač kabíny relé druhého stupňa |
| b | MAXI-POISTKA | 30A | Prídavný ohrievač kabíny relé prvého stupňa |
Tabuľka súhrnu poistiek
| Svetlomety | Poistka | Amperáže [A] | Poloha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet bočný predný ľavý | 7 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet bočný predný pravý | 6 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet bočný zadný ľavý | 6 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet zadný pravý | 7 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety stretávacie ľavé / svetlomety xenon (voliteľné) | 8 | 20 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety stretávacie pravé / svetlomety xenon (voliteľné) | 4 | 20 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet diaľkový ľavý | 2 | 20 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet diaľkový pravý | 1 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Tempomat (voliteľný) | 13 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie evidenčného čísla ľavé | 7 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie evidenčného čísla pravé | 6 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety cúvania / audio systém | 13 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet zadný ľavý hmlový | 7 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomet zadný pravý hmlový | 6 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Smerovky – núdzové svetlá | 14 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Svetlomety hmlové | 16 | 15 | Nad hlavnou poistkovou skrinkou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vnútorné osvetlenie auta a odkladacia schránka | 12 – 13 | 10 | Hlavná poistková skrinka | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| HI-FI BOSE systém | 9 | 25 | Nad hlavnou poistkovou skrinkou | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Popis | Poistka | Amperáž [A] | Poloha | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Stierač predného skla, umývač predného skla / Stierač zadného skla / senzor dažďa (voliteľné) | 10 | 20 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Klakson | 11 | 20 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| GSM Box pre Connect / Navigator – systém elektronického varovania | 13 | 10 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické predné okná | 5 | 30 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické ľavé zadné okno | 4 | 20 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické pravé zadné okno | 5 | 20 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém uzamykania dverí – osvetlenie batožinového priestoru | 3 | 20 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektrické otváranie batožinového priestoru | 7 | 30 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie zadného skla | 15 | 30 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nastavenie bočných zrkadiel | 13 | 10 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Odmlženie bočného zrkadla | 15 | 30 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zapaľovač cigariet / Senzor zápachu | 9 | 15 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Umývač svetlometov | 1 | 20 | 72 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Regulátor svetlometov | 4 | 10 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Merací prístroj | 12 | 10 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolka diaľkových svetiel | 2 | 10 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrolka varovania vyhrievania zadného skla | 15 | 30 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Audio systém / diagnostický konektor | 12 | 10 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém elektronického varovania | 12 | 10 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Dodatočný elektrický konektor v batožinovom priestore (verzie Sportwagon) | 10 | 20 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Diaľkové ovládanie | 13 | 10 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Kontrola osvetlenia / brzdové svetlá | 3 | 10 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Osvetlenie vzadu riadené bočnými svetlami | 6 | 10 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Vyhrievanie sedadla / Otváracia strecha / Elektrické nastavenie sedadla | 8 | 30 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém airbagov | 2 (*) | 10 (*) | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém ABS | 9 | 60 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 (*) | 10 (*) | 71 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém Alfa Romeo CODE | 13 | 7,5 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Systém riadenia klimatizácie | 9 | 15 | 69 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor chladiča motora: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prvá rýchlosť: | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – Verzie T.SPARK a JTS | 6 | 50 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – verzie diesel | 6 | 60 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – Verzie 2,5 V6 24 V. | 6 | 40 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Druhá rýchlosť | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – Verzie T.SPARK a JTS | 7 | 30 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – verzie diesel | 7 | 40 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| – Verzie 2,5 V6 24 V. | 7 | 40 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor kabíny (verzie benzín) | 1 | 40 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Ventilátor kabíny (verzie diesel) | 4 | 40 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Elektronický systém zapaľovania a vstrekovania | 13 | 7,5 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 15 | 71 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 15 | 71 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | 68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zahrievacie sviečky a odporové filtre palivového oleja (verzie Diesel) | 8 | 70 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Zahrievač palivového oleja (verzie JTD, JTD 16V Multijet) | H. | 25 | 74 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Služby deaktivované pri štartovaní | 1 | 7,5 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie z batérie systém Alfa Romeo CODE / Vstrekovanie | 12 | 7,5 | 71 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| (+15) napájanie služieb riadené kľúčom (spínač zapaľovania) | 2 | 30 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Všeobecné napájanie služieb (verzie benzín) | 4 | 80 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Všeobecné napájanie služieb (verzie diesel) | 1 | 80 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Všeobecný výkon služieb | 3 | 70 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prídavný zahrievač (iba verzia s motorom Diesel) | 10 | 70 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Napájanie čerpadla oleja (iba verzie Selespeed) | 10 | 30 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Prevodovka Selespeed (verzia 2.0 JTS) | 7 | 30 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | 68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Automatická prevodovka (verzia 2.5 V6 24 V) | 7 | 40 | 68 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 20 | 68 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
O Alfa Romeo 156 (2003-2006)
Alfa Romeo 156, vyrábaný v rokoch 2003 až 2006, je elegantný a športový sedan, ktorý si získal srdcia mnohých automobilových nadšencov. Tento model je známy svojím dynamickým dizajnom a výbornými jazdnými vlastnosťami. Alfa Romeo 156 ponúka rôzne možnosti motorizácie, vrátane benzínových a dieselových motorov, ktoré poskytujú výkony od 1.6 až po 3.2 litra. Medzi najobľúbenejšie motory patrí 2.0 Twin Spark a 2.4 JTD, ktoré kombinujú výkon s efektívnou spotrebou paliva. Interiér vozidla je navrhnutý s dôrazom na komfort a štýl, pričom ponúka moderné technológie a kvalitné materiály.
Schéma poistkovej skrinky Alfa Romeo 156
Táto stránka zobrazuje schému poistkovej skrinky pre Alfa Romeo 156, ktorá je kľúčová pre identifikáciu a údržbu elektrických komponentov vozidla. V tomto modeli sa poistková skrinka nachádza typicky pod prístrojovou doskou na strane vodiča a ďalšia môže byť umiestnená v motorovom priestore. Schémy na tejto stránke ukazujú čísla poistiek, ich ampérové hodnoty a chránené komponenty, čo umožňuje jednoduchú identifikáciu a výmenu. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je neoddeliteľnou súčasťou údržby vozidla a správne pochopenie jej schémy môže zabrániť mnohým problémom.
