Alfa Romeo 166 (1999-2003) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Alfa Romeo 166 (1999-2003), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Alfa Romeo 166 – schéma poistky
Rok výroby: 1999, 2000, 2001, 2002, 2003.
Poistka zapaľovača cigariet Alfa Romeo 166 – (schéma poistky v motorovom priestore (pred rokom 2003), poistka č. 11/25A).
Poistka zapaľovača cigariet Alfa Romeo 166 – (schéma poistky v priestore pre cestujúcich, poistky č. 7/10A a poistky č. 19/25A)
Schéma poistky v motorovom priestore
Schéma poistky
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1A | 60A | Schéma poistky/panel relé konzoly (F4/F8/F10-F12/F15/F17-F20) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1B | 30A | Napätie napájania pomocných obvodov štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 30A | Elektromagnetický ventil na reguláciu výkonu kompresora AC | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 10 A | Modul riadenia ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5A | Automatická prevodovka (AT) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15A | Ohrievač paliva – Diesel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 15A | Modul riadenia motora (ECM) (2,0TS) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A | Modul riadenia motora (ECM) (benzín) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30A | Motorček štartovania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 30A | Modul riadenia motora (ECM) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 30A | Pomocný ohrievač – (Diesel) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 25A | Predpoistka pomocná;Zapaľovač cigariet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Relé motora ventilátora klimatizácie a ohrievača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé motora motorčeka štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Relé ohrievača paliva – (Diesel) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R4 | Relé riadenia motora (EC) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R5 | Relé palivovej pumpy (FP) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R6 | Relé pomocného ohrievača – Diesel (ak je prítomný) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Schéma poistky v priestore pre cestujúcich Alfa Romeo 166
Poloha poistky
Poistky hlavných zariadení sa nachádzajú v riadiacej jednotke pod prístrojovou doskou, vľavo od stĺpika riadenia.
Prístup sa získa uvoľnením ovládacej gombíky a zložením panelu.
Grafické symboly, ktoré zvýrazňujú hlavný elektrický prvok zodpovedajúci každej poistke, sú uvedené na štítku na vnútornej strane panelu.

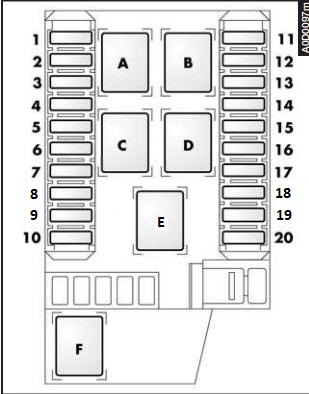

Schéma poistky
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 15A | Signál svetla brzdy;Svetlá brzdy;
Riadiaca jednotka IGE; Panel prístrojov; Smerovky; Spínač svetlometov. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 A | Bočný airbag | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15A | Čerpadlo paliva | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15A | Rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 A | Elektricky vyhrievané zrkadlá;Tempomat;
Bezpečnostný kontrolér; Displej páky prevodovky (automatická prevodovka); Relé kompresora klimatizácie; Osvetlenie palubnej dosky; Stmievač; Otvorené dvere. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5A | Relé ventilátora klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 A | Predné príslušenstvo poistkový blok;Zapaľovač cigariet;
Integrovaný kontrolný systém (ICS). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 A | Výstražné svetlá;Riadiaca jednotka smeroviek. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5A | Elektrochromatické spätné zrkadlo;Senzor dažďa;
Platobný systém; Relé vyhrievaných sedadiel; Riadiaca jednotka elektrických okien vpredu; Riadiaca jednotka elektrických okien vzadu; Klimatizácia; Blokovanie elektrických okien vzadu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5A | Riadiaca jednotka CAE (automatická prevodovka) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 20A | Riadiaca jednotka IGE | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 12 | 20A | Umývač svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 15A | Otvárateľná strecha;Elektrochromatické zariadenie na deaktiváciu zrkadla (spiatočka). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25A | Umývač a stierač predného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 25A | Elektrické predné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5A | Imobilizér;Riadiaca jednotka motora. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 10 A | Displej páky prevodovky (automatická prevodovka);Vnútorné osvetlenie;
Osvetlenie stropu v dverách; Osvetlenie odkladacej schránky; Osvetlenie batožinového priestoru; Stmievač; Riadiaca jednotka klimatizácie; Riadiaca jednotka bezpečnostných zariadení; Prijímač diaľkového ovládania; Diagnostický konektor. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5A | Ovládací panel;Integrovaný kontrolný systém (ICS);
Telefón. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 25A | Centrálne zamykanie;Poistka príslušenstva vzadu;
Zapaľovač cigariet. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5A | Imobilizér | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Spínač relé na vypúšťanie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Relé núdzových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R3 | Umývač svetlometov/relé blikača | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky a relé v batožinovom priestore Alfa Romeo 166
Poistky a relé umiestnené na pravej strane batožinového priestoru sú umiestnené v poistkovej skrinke, ktorá je uzavretá vekom. Na otvorenie veka otočte ovládačom.
Schéma poistky
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30A | Vyhrievanie zadného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 7,5A | Odmlžovanie vonkajších zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20A | Riadiaca jednotka BI – Elektrické okno predné pravé;
Predné pravé okno (riadiaca jednotka ABI). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | Predvolené nastavenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30A | Elektrické nastavenie predného sedadla pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30A | Elektrické nastavenie predného sedadla ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15A | Vyhrievanie čelného skla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 A | Vyhrievanie predného sedadla pravého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 A | Vyhrievanie predného sedadla ľavého | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Nr | Ampere [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 20A | Elektricky otvárateľná strecha | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | Predvolené nastavenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 A | Smerovky;Alarmový systém (riadiaca jednotka);
Predvolené nastavenie prívesu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 A | Prídavný ohrievač (verzie JTD) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20A | Riadiaca jednotka ABI – elektrické okno zadné ľavéElektrické okno zadné ľavé (riadiaca jednotka ABI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 A | Kontrolná kontrolka vonkajšieho zrkadla;Kontrolná kontrolka vyhrievania sedadla;
Slnečná clona; Alarmový systém (riadiaca jednotka); Elektrochromatické spätné zrkadlo; Senzory parkovania (riadiaca jednotka); Elektrické okná (kontrolka upozornenia BLOKOVANIE ovládania vodiča); Senzor dažďa; Prijímač diaľkového ovládania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20A | Predfusibilná poistka; | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 20A | Riadiaca jednotka ABI – elektrické okno zadné pravéElektrické okno zadné pravé (riadiaca jednotka ABI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20A | Riadiaca jednotka ABI – elektrické okno predné ľavéElektrické okno predné ľavé (riadiaca jednotka ABI) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 20A | Riadiaca jednotka ABI – Centrálne zamykanie;Centrálne zamykanie (riadiaca jednotka ABI). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 25A | Audio zosilňovač | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky a relé v batožinovom priestore Alfa Romeo 166

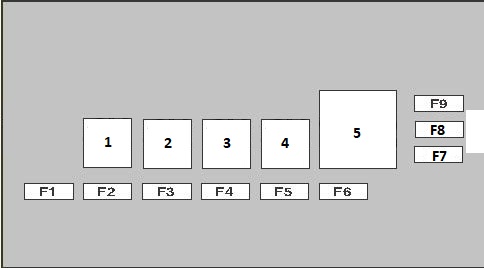

Schéma poistky
| Nr | Ampere [A] | Popis |
|---|---|---|
| F1 | 40A | Vyhrievané zadné sklo |
| F2 | 10 A | Vyhrievané bočné zrkadlá |
| F3 | 20A | Aktivátor odblokovania veka batožinového priestoru |
| F4 | 25A | Odblokovanie dvierok palivovej nádrže |
| F5 | 20A | Vyhrievanie sedadla |
| F6 | 15A | Prípojka pre príves |
| F7 | 30A | Elektrické sedadlo pravé |
| F8 | 25A | Elektrické okná (zadné) |
| F9 | 30A | Elektrické sedadlo ľavé |
| R1 | Relé vyhrievaného zadného skla | |
| R2 | Relé odblokovania veka batožinového priestoru | |
| R3 | Relé dvierok palivovej nádrže | |
| R4 | Relé vyhrievania sedadla | |
| R5 | Relé časovača lampy v oblasti nakládky |
O Alfa Romeo 166 (1999-2003)
Alfa Romeo 166, vyrábaný v rokoch 1999 až 2003, je elegantný sedan vyššej strednej triedy, ktorý sa vyznačuje talianskym dizajnom a športovým charakterom. Tento model je známy svojou pohodlnou jazdou a precíznym riadením, čo ho robí atraktívnym pre milovníkov dynamickej jazdy. Alfa Romeo 166 ponúka rôzne možnosti motorov, vrátane benzínových aj dieselových variantov, pričom medzi najobľúbenejšie patrí 2.0 Twin Spark a 3.0 V6 motor. Vnútorný priestor vozidla je luxusne vybavený, s dôrazom na detaily a kvalitu materiálov, čo poskytuje komfortný zážitok pre vodiča aj pasažierov.
Schéma poistkovej skrinky Alfa Romeo 166
Táto stránka zobrazuje schému poistkovej skrinky pre model Alfa Romeo 166, ktorá je nevyhnutná pre správnu údržbu a opravy elektrického systému vozidla. Poistková skrinka sa zvyčajne nachádza v priestore pod kapotou a v interiéri vozidla, často v blízkosti palubnej dosky. Na schéme sú zobrazené čísla poistiek, ich ampérové hodnoty a komponenty, ktoré chránia. Je dôležité vždy používať náhradné poistky s rovnakou ampérovou hodnotou, aby sa predišlo poškodeniu elektrického systému. Poistková skrinka je kľúčovým prvkom pre zabezpečenie správneho fungovania elektrických komponentov, ako sú svetlá, rádio a klimatizácia.
