Alfa Romeo 145 (1994-2000) – poistková skrinka
V tomto článku nájdeš diagramy poistkovej skrinky Alfa Romeo 145 (1994-2000), získaš informácie o polohe panelov poistiek vo vnútri auta a naučíš sa priradenie každej poistky (rozloženie poistiek).
Alfa Romeo 145 (1994-2000) – schéma poistkovej skrinky
Rok výroby: 1994, 1995, 1996, 1997, 1998, 1999, 2000.
Poistka zapaľovača cigariet (zásuvka napájania) v Alfa Romeo 145 (1994-2000) je poistka 6 v poistkovej skrinke.

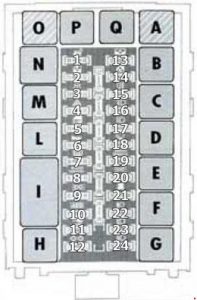

Poistková skrinka na prístrojovej doske (typ 1)
| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7,5 | 1) Dim-Dip | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 2) Vyhrievané sedadlá | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 25 | Elektrické predné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 7,5 | 1) Smerovky, elektrické predné okná, ovládanie kompresora, časovač ventilátora motora, kontrola otvorenia batožinového priestoru | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2) Hodiny, vnútorné osvetlenie strechy, prístrojová doska, diaľkové ovládanie so zamykaním dverí, rádio, rádiotelefón | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 3) Vnútorné osvetlenie strechy a osvetlenie batožinového priestoru, hodiny, rádiový prijímač, tlačidlo na odomknutie batožinového priestoru, kompresor klimatizácie | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Havarijné svetlá, zariadenie proti krádeži | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Zariadenie na zamykanie dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 25 | 1) Klaksón, zapaľovač cigariet, brzdové svetlá, rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 2) Svetlomety | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Vyhrievané zadné sklo, vyhrievané havarijné svetlo vzadu, odmrazovanie zrkadla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | 1) Prístrojová doska, čerpadlo ostrekovača, cúvacie svetlá, airbag, nastavenie bočných zrkadiel, hodiny, ovládací panel, systém kódov Alfa Romeo, EGR | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 2) Napájanie páky, prístrojová doska, ovládací panel, otvorenie batožinového priestoru, čelné sklo, nastavenie bočných zrkadiel, airbag, recirkulácia vzduchu, kontrola kompresora, EGR (TD), ABS, rádiotelefón, dodatočná riadiaca jednotka pre vykurovanie (JTD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 3) brzdové svetlá, dodatočné brzdové svetlá (3 ° zastávka), cúvacie svetlo, brzdové svetlo prívesu, zadný stierač, počítadlá, vidieť panel, kontrolka nabíjania generátora, kontrolka nízkeho tlaku oleja, osvetlenie ovládacích prvkov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | 1) Svetlo polohy vzadu vpravo, osvetlenie registračnej značky vľavo, predné bočné svetlo vľavo, havarijné svetlo bočného svetla, osvetlenie prístrojového panela, osvetlenie ovládania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2) Predné bočné svetlo vpravo a príslušné havarijné svetlo, zadné bočné svetlo vľavo, osvetlenie registračnej značky vpravo, bočné svetlo vľavo prívesu, prístrojová doska, kontrola osvetlenia | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | 1) hodiny, vnútorné osvetlenie, prístrojová doska, diaľkové ovládanie pre zamykanie dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2) systém ABS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | 1) Vyhrievané sedadlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 2) Ventilátor motora, riadiaca jednotka CODE, t.j. riadiaca jednotka, t.j. riadiaca jednotka (JTD), riadiaca jednotka kompresora (TD) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 3) Systém Alfa Romeo Code (motory T.SPARK), ventilátor chladiča motora, systém vstrekovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | 1) Ventilátor motora (Boxer) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 2) Zamykanie dverí a relé alarmu, napájanie TELEPASS | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7,5 | 3) Smerovky | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 30 | Elektrické strešné okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25 | Elektrické zadné okná | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 7,5 | 1) Kryt zadného hmlového svetla (auto a príves), kontrolka upozornenia na kryt hmlového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 15 | Pravý stretávací svetlomet | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 | Ľavý stretávací svetlomet, havarijné svetlo stretávacieho svetlometu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 20 | Tergicristallo del parabrezza, sedadlá s vyhrievaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 25 | 1) Tergicristallo zadného okna, riadiaca jednotka kompresora (TD), ventilátor chladiča (TD a T.SPARK), sedadlá s vyhrievaním | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2) zapaľovač cigariet | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 3) Osvetlenie priestoru pre cestujúcich, elektrické predné okná, elektrické zadné okná, vyhrievanie zadného skla, nastavenie bočných zrkadiel, strešné okno, kompresor klimatizácie, odpojenie záťaže počas štartovania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 10 | 1) Osvetlenie prístrojovej dosky, kontrolné osvetlenie, zadné ľavé svetlo polohy, osvetlenie pravého evidenčného čísla, predné pravé svetlo polohy, núdzové svetlo bočného svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2) Zapaľovač cigariet, predné ľavé bočné svetlo, zadné pravé bočné svetlo, osvetlenie ľavého evidenčného čísla, pravé bočné svetlo prívesu, hmlové svetlá a príslušné núdzové svetlo, elektrické predné okná, elektrické zadné okná, nastavenie bočných zrkadiel, rádio | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 20 | 1) Chladič, ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 2) Chladič, ventilátor | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 20 | Hmlové svetlá, núdzové svetlo hmlového svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | 1) Pravé stretávacie svetlo, zariadenie na nastavenie svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2) Ľavé stretávacie svetlo | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 10 | 1) Ľavé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 2) Pravé stretávacie svetlo, zariadenie na nastavenie svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a | Relé strešného okna | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | Ovládač zadného hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c | 1) Relé zadného hmlového svetla 2) Relé strešného okna |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d | Relé diaľkových svetlometov | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| e | Relé hlavného napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| f | Relé hmlových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| g | Relé stretávacích svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| h | Vyhrievané relé zadného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| i | Riadiaca jednotka zamykania dverí | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| j | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| M | Relé bočných svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N | Intermitentná prevádzka elektronických stieračov predného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| O | – | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| P. | 1) Relé na aktiváciu DIM-DIP 2) Relé ventilátora chladenia motora |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Q | 1) Relé ventilátora chladenia vody motora 2) Relé smeroviek / núdzových svetiel |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1)… alebo 2)… alebo 3)… | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

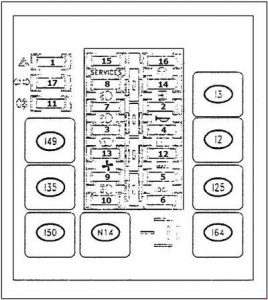

Poistková skrinka na prístrojovej doske (typ 2)
| Číslo | Amperáže | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Výstražné svetlá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Klakson, zapaľovač cigariet, brzdové svetlá, rádio | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Stierače | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Vyhrievané zadné sklo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 10 | Osvetlenie prístrojovej dosky, kontrolér, osvetlenie, zadné ľavé pozičné svetlá, pravá lišta, pravé predné pozičné svetlo, výstražné svetlo bočného svetla | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 | Pravé zadné bočné svetlo, ľavá lišta bez lišty, ľavé predné bočné svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Pravé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 | Ľavé stretávacie svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Pravé diaľkové svetlo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Ľavé diaľkové svetlo, výstražné svetlo diaľkových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7,5 | Zadný kryt hmlových svetiel, kontrolka krytu hmlových svetiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Vyhrievané zadné sklo, vyhrievaná zadná kontrolka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 20 | Radiátor, ventilátor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 25 | Ventilátor motora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Prístrojová doska, tryskový systém svetlometov, svetlo cúvania, airbag, hodiny, ventilátor motora, KÓD ALFA ROMEO | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Hodiny, vnútorné osvetlenie, prístrojová doska, zámky dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 7,5 | Smerovky, kontrola kompresora, hodiny ventilátora motora, kontrola strešného okna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I2 | Relé klaksónu | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I25 | Relé zadného hmlového svetla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I35 | Relé hlavného napájania | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I49 | Relé stretávacích svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I50 | Relé diaľkových svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| I64 | Relé bočných svetiel | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| N14 | Pracovný režim intermitentných stieračov čelného skla | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
* – Poloha pre motory T.SPARK
** – Poloha pre motor 1.9 JTD

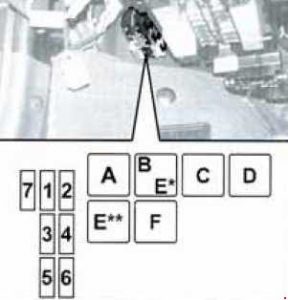

| Číslo | Amperáže [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 10 | Kompressor klimatizácie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Striekací systém svetlometov | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 30 | Elektrické okná a systém zamykania dverí | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 10 | Systém airbag, prístrojová doska | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Rozmrazovanie vonkajších zrkadiel | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Systém alarmu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7,5 | Systém Alfa Romeo Code (motory T.SPARK) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Relé | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| a | Hodiny smeroviek | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| b | Relé na kontrolu vykurovania nafty (iba 1,9 JTO) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| c | Relé striekacieho systému svetlometov (voliteľné pre verzie / trhy, kde je to aplikovateľné) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| d | Relé zdviháka okna pasažiera | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| e | Relé zariadenia na rozmrazovanie vonkajších zrkadiel (voliteľné pre verzie / trhy, kde je to aplikovateľné) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| f | Relé na otvorenie zadného veka (voliteľné pre verzie / trhy, kde je to aplikovateľné) | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
