Audi S1 (2010-2018) – poistková skrinka
Audi S1 (2010-2018) – schéma poistky
Rok výroby: 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Poistka zapaľovača cigariet (zásuvka napájania) v Audi S1 (2010-2018) je poistka 30 v poistkovej skrinke C -SC-.
Poloha
- Podpora poistky D -SD-
- Podpora poistky A -SA-
- Podpora poistky C -SC-
- Podpora relé / poistky F -SF-
- Podpora poistky B -SB-, Podpora poistky H -SH-
- Podpora poistky B -SB-

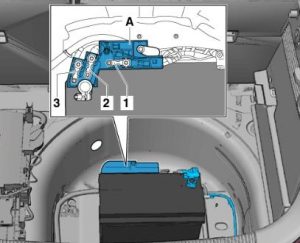

Podpora poistky A -SA-
Na kladnom póle batérie (iba modely s batériou v batožinovom priestore).
| Číslo | Amp [A] | Popis |
| 1 | – | Prázdne |
| 2 | 110 | Napájanie na palube;
Napájanie komponentov motoru. |
| 3 | – | Prázdne |
Podpora poistky B -SB-
Pre modely s batériou v motorovom priestore
Pre modely s batériou v batožinovom priestore
| Číslo | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 175 | Alternátor -C- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Relé s nízkym tepelným výkonom -J359-;
Vyhrievací prvok pomocného ohrievača -Z35-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 110 1) | Napájanie na palube 1)
Napájanie komponentov motora 1) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 80 | Regulátor asistencie riadenia -J500- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 50 2) 40 3) |
Tepelný spínač ventilátora chladiča -F18-;
Regulátor ventilátora chladiča -J293-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 50 | Automatická riadiaca jednotka doby zapnutia -J179- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 60 | Relé s vysokým tepelným výkonom -J360-;
Riadiaca jednotka monitora batérie -J367 1); Prídavný vyhrievací prvok -Z35-. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1) pre modely s batériou iba v motorovom priestore;
2) už nie je nainštalovaný, stiahnutý (modelový rok 2011); 3) zmena zavedená (modelový rok 2011). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky v elektronickej doske v podpore poistky B -SB- / Podpora poistky H -SH-
V elektronickej doske, na ľavej strane motorového priestoru.
Iba pre modely vo verzii S1, od januára 2014
Iba pre modely od novembra 2014.
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 110 4)
5 5) |
Napájanie na palube 4)
Napájanie komponentov motora 4) Regulátor ventilátora chladiča -J293- 5) Ventilátor chladiča -V7-5 ) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 250 | Alternátor -C-
Regulátor napätia -C1- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | – | Batéria + | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 80 | Regulátor asistencie riadenia -J500- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 50 6) | Automatická riadiaca jednotka doby zapaľovania -J179- 6)
Zapaľovacia sviečka 1 -Q10- Zapaľovacia sviečka 2 -Q11- Zapaľovacia sviečka 3 -Q12- Zapaľovacia sviečka 4 -Q13- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 50 7)
– 8) |
Zariadenie na vykurovanie -J293- pre reguláciu ventilátora 7),
Ventilátor chladiča -V7- 7) – |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 125 | Napájanie na palube 8)
Napájanie komponentov motora 8) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4) iba pre modely s batériou v motorovom priestore, do októbra 2014
5) pre modely od novembra 2014 6) pre modely iba s naftovým motorom, od novembra 2014 7) pre modely do októbra 2014 8) pre modely s batériou iba v motorovom priestore, od novembra 2014 9) Poistka 5 na poistkovom podstavci B -SB5- premostená |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Poistky v elektronickej doske v podpore poistky H -SH-
| Č. | Amp [A] | Popis |
| 1 | 40 | Kúrový element pomocného vykurovania -Z35-,
úroveň 1 |
| 2 | 30 | Ovládač ventilátora chladiča -J293-
Ventilátor chladiča -V7- |
| 3 | – | Prázdne |
| 4 | 40 | Kúrový element pomocného vykurovania -Z35-,
úroveň 2 |
| 5 | 40 | Kúrový element pomocného vykurovania -Z35-,
úroveň 3 |
| 6 | 30 | Mekatronická jednotka pre dvojspojkovú prevodovku -J743- |
| 7 | 7.5 | Ovládač motora -J623- |
| 8 | 20 | Relé spínania motora stierača 1 -J368-
Relé spínania motora stierača 2 -J369- |
| 9 | 5 | Ovládač monitora batérie -J367- |
| 10 | 10 | Filtr proti rušeniu -C24- |
| 11 | – | Prázdny | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 12) 15 13) 10) 11) |
Zahrievač lambda sondy -Z19-
Zahrievač lambda sondy 1 za katalyzátorom -Z29- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 5 | Spínač svetiel brzdy -F-
Prenosník polohy spojky -G476- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 5 13) 10 10) 11) 12) |
Tepelný spínač, ktorý deaktivuje klimatizačný systém -F163-
Regulačná ventil pre palivo -N290- Ventil na reguláciu tlaku oleja -N428- Ventil chladiva hlavy -N489- Obehové čerpadlo chladiva -V50- Obehové čerpadlo -V55- Čerpadlo na chladenie stlačeného vzduchu -V188- Pomocné vykurovacie čerpadlo -V488- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Jednotka riadenia napájania -J519-, T52c / 34
Regulátor motora -J623-, T91 / 67; T94 /… Regulátor napätia -J532-, T12aa / 4 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 30 | Štartovanie -B- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 15 12) 13) 30 10) 11) |
Jednotka riadenia motora -J623- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 5 10) 11) 10 12) 13) |
Senzor úrovne a teploty oleja -G266-
Relé čerpadla paliva -J17- Regulátor ventilátora chladiča -J293- Relé s nízkym tepelným výkonom -J359- Relé s vysokým tepelným výkonom -J360- Elektromagnetický ventil na reguláciu tlaku preplňovania -N75- Ventil na recirkuláciu turbodúchadla -N249 – Ventil klapky nasávania -N316- Ventil na reguláciu tlaku oleja -N428- Ventil oleja na chladenie -N471- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 7, 5 10) 10 11) 13) 20 12) |
Relé napájania komponentu motora -J757-
Ventil na reguláciu tlaku paliva -N276- Regulačná ventil pre palivo -N290- Vstrekovač 2 pre valec 1 -N532- Vstrekovač 2 pre valec 2 -N533- Vstrekovač 2 pre valec 3 -N534- Vstrekovač 2 pre valec 4 -N535- Aktuátor 1 na reguláciu vačkového hriadeľa -F366- Aktuátor 2 na reguláciu vačkového hriadeľa -F367- Aktuátor 3 na reguláciu vačkového hriadeľa -F368- Aktuátor 4 na reguláciu vačkového hriadeľa -F369- Aktuátor 5 na reguláciu vačkového hriadeľa -F370- Aktuátor 6 na reguláciu vačkového hriadeľa -F371 – Aktuátor 7 na reguláciu vačkového hriadeľa -F372- Aktuátor 8 na reguláciu vačkového hriadeľa -F373- Čerpadlo na vákuum pre brzdy -V192- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 5 10) 11) 10 13) 20 12) |
Automatická jednotka riadenia doby zapaľovania -J179-
Regulátor výfukového ventilu -J883- Vyhrievací prvok odvzdušňovacieho ventilu bloku -N79- Elektromagnetický ventil aktívneho uhlíkového filtra 1 -N80- Regulačný ventil vačkového hriadeľa 1 -N205- Regulačný ventil výfukového vačkového hriadeľa 1 -N318- Čerpadlo na nepretržitú cirkuláciu chladiva -V51- Senzor 1 tlaku sekundárneho vzduchu -G609- Senzor 2 tlaku sekundárneho vzduchu -G610- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10) iba pre modely s motorom diesel 1,4 l
11) pre modely iba s motorom diesel 1,6 l 12) Iba pre modely s benzínovým motorom 1,0 l / 1,4 l 13) iba pre modely s benzínovým motorom 1,8 l / 2,0 l |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Podpora poistky C -SC-
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| čierna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 30 | Digitálna riadiaca jednotka audio balíka -J525-
Regulátor napätia -J532- Rádio -R- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 40 | Ovládač vykurovania -J65-
Relé preťaženia kontaktu X -J59- Ovládač ventilátora čerstvého vzduchu -J126- Ventilátor čerstvého vzduchu -V2- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Zapaľovač cigariet -U1-
zásuvka 12 V -U5- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Riadiaca jednotka detektora prívesu -J345- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 5 | Diagnostické rozhranie dátovej zbernice -J533- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 30 | Ovládač predných dverí pasažiera -J387-
Ovládač pravých zadných dverí -J389- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 30 | Ovládač dverí vodiča -J386-
Ovládač ľavých zadných dverí -J388- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 30 | Vyhrievané relé zadného skla -J9-
Vyhrievané zadné sklo -Z1- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 25 | Riadiaca jednotka ABS -J104- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 20 | Riadiaca jednotka na palube napájania -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 15 | Hlasná siréna -H2-
Hlasný zvuk klaksónu -H7- Relé klaksónu -J413- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 30 | Riadiaca jednotka na palube napájania -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| hnedá | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 5 | Akustický signál -H12-
Senzor alarmu proti krádeži -G578- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 5 19) 16) 7,5 14) 15) 17) 18) 20) |
Terminál 30 relé napätia napájania -J317- 22)
Relé napájania motora Motronic -J271- 21) Ovládač motora -J623- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Riadiaca jednotka na palube napájania -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5
15 23) |
Riadiaca jednotka ABS -J104-
Regulátor napätia 2 -J570- Riadiaca jednotka pohonu všetkých kolies -J492- 23) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | – | Prázdne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | Senzor svetla/dažďa -G397-
Zosilňovač antény pre mobilný telefón -R86- Držiak telefónu -R126- Predný modul strechy -WX3- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 15 21) 20 22) |
Riadiaca jednotka čerpadla paliva -J538- 21)
Relé čerpadla paliva -J17- 22) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 10 21) | Relé pomocnej pumpy chladiacej kvapaliny -J496-,
do októbra 2014 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | Riadiaca jednotka elektroniky stĺpika riadenia -J527- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5 | Spínač svetla -E1- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 10 | Kontrolér Climatronic -J255-
Kontrolér klimatizácie -J301- Kontrolér predných dverí pasažiera -J387- (do apríla 2012) Kontrolér zadných pravých dverí -J389- (do apríla 2012) Konektor s 16 pinmi -T16-, diagnostické pripojenie |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Kontrolér dverí vodiča -J386- (do apríla 2012)
Kontrolér zadných ľavých dverí -J388- (do apríla 2012) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Riadiaca jednotka palubného napájania -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 20 | Relé pre zásuvky napájania -J807-,
iba pre modely bez zásuvky pre príves |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 30 | Riadiaca jednotka palubného napájania -J519- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 20 | Relé prepínania motora stierača 1 -J368-,
do októbra 2014. Relé napájania motora -J757- 23) 24) Zapálenie 1 s výstupným stupňom -N70- 23) 24) Zapálenie 2 s výstupným stupňom -N127- 23 ) 24) Zapálenie 3 s výstupným stupňom -N291- 23) 24) Zapálenie 4 s výstupným stupňom -N292- 23) 24) |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Červená | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 5 19) 20) 20 15) 16) 17) |
Riadiaca jednotka automatického obdobia zapálenia -J179-
Podtlaková pumpa pre brzdy -V192- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10
5 34) |
Spínač brzdových svetiel -F- (do októbra 2011)
Spínač brzdového pedála -F63- (do októbra 2011) Relé pomocnej pumpy chladiacej kvapaliny -J496- Ohrievač lambda sondy -Z19- (do októbra 2011) Ohrievač lambda sondy 1 za katalyzátorom -Z29-, (do októbra 2011) Poistka napájania 9 na poistkovom bloku F -SF9-, (od novembra 2011 do októbra 2014) Poistka napájania 10 na poistkovom bloku F -SF10- (od novembra 2011 do októbra 2014 ) Riadiaca jednotka ABS -J104-, od novembra 2011 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 18) 19) 20) 7,5 16 ) 15 14 ) 15) 17) |
Merač hmotnosti vzduchu -G70-, do októbra 2014.
Relé palivovej pumpy -J17-, do októbra 2014. Relé s nízkym tepelným výkonom -J359-, do októbra 2014. Relé s vysokým tepelným výkonom -J360-, do októbra 2014. Napájanie komponentu motora relé -J757-, do októbra 2014. Ventil na reguláciu tlaku paliva -N276-, do októbra 2014. Cirkulačná pumpa chladiacej kvapaliny -V50-, do októbra 2014. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 14 ) 15) 17) 16) 25 18) 30 19 ) 20) |
Kontrolér motora -J623-
Prijímač polohy spojky -G476-, do októbra 2011. Spínač brzdových svetiel -F-, do októbra 2011. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 18 ) 15 19) 20) 20 14) 15 ) 1 7) 30 16) |
Zapálenie 1 s výstupným stupňom -N70-, do októbra 2014
Zapálenie 2 s výstupným stupňom -N127-, do októbra 2014 Transformátor zapálenia -N152-, do októbra 2014 Ventil na reguláciu tlaku paliva -N276-, do októbra 2014 Ventil na dávkovanie paliva -N290-, do októbra 2014. Zapálenie 3 s výstupným stupňom -N291-, do októbra 2014. Zapálenie 4 s výstupným stupňom -N292-, do októbra 2014. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 10 20 16) |
Kontrolér ventilátora chladiča -J293-, do októbra 2014.
Relé vykurovacieho zariadenia -J925-, do októbra 2014. Elektromagnetický ventil na kontrolu tlaku preplňovania -N75-, do októbra 2014. Elektromagnetický ventil aktívneho uhlíkového filtra 1 -N80-, do októbra 2014. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 5 | CD prehrávač -R41- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 5 | Riadiaca jednotka prístupu na Internet -J666-
Riadiaca jednotka čítačky čipových kariet -J676- Rádio -R- TV tuner -R78- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | Riadiaca jednotka v prístrojovej doske -J285- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 5 | Relé automatického zrkadla proti oslneniu -J910-
Automatické vnútorné zrkadlo proti oslneniu -Y7- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 7, 5 32) 15 33) |
Rádio -R-
Riadiaca jednotka pre informačnú elektroniku 1 -J794- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5 | Jednotka zobrazenia predného displeja a riadiaca jednotka prevádzkovej jednotky -J685- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14) iba pre modely s motorom na benzín 1,2 l
15) pre modely s motorom na benzín 1,4 l (90 kW) iba 16) pre modely s motorom na benzín 1,4 l (103 kW) iba 17) pre modely s motorom na benzín 1,4 l (136 kW) iba 18 ) iba pre modely s motorom na benzín 2,0 l 19) pre modely s motorom diesel 1,6 l iba 20) pre modely s motorom diesel 2,0 l iba pre modely s motorom na benzín iba pre modely s motorom diesel 23) pre modely s motorom na benzín 2,0 l, od januára 2014. 24) pre modely s motorom na benzín 1,8 l, od novembra 2014. 32) iba pre modely s MMI 33) pre modely bez MMI iba 34) od novembra 2011. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Podpora poistky D -SD-
| Č. | Amp [A] | Popis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| čierna | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 1 | 7.5 | Riadiaca jednotka ESL -J764- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 20 | Riadiaca jednotka detektora prívesu -J345- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 20 | Riadiaca jednotka detektora prívesu -J345- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 30 7.5 |
Mekatronická jednotka pre dvojspojkovú prevodovku -J743-, do októbra 2014
Elektronická riadiaca jednotka pre odpruženie -J250-, od januára 2014 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Relé systému umývania svetlometov -J39-
Čerpadlo systému umývania svetlometov -V11- |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | Riadiaca jednotka rozhrania pre systém lokalizácie vozidla -J843- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 7.5 | Riadiaca jednotka prístupu a štartovania -J518- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | 15 | Mekatronická jednotka pre dvojspojkovú prevodovku -J743-, do októbra 2014 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 20 | Motor strechy s posuvným otváraním -V1- | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 7.5 | Jednotka riadenia senzorov páky ovládania -J587- |
| 11 | 15 35) | Relé napájania komponentu motora -J757-, do októbra 2014.
Ventil na reguláciu tlaku paliva -N276-, do októbra 2014. |
| 12 | – | Prázdny |
| hnedý | ||
| 1 | 5 | Spínač svetiel cúvania -F4-
Kontrolór senzorov páky radenia -J587- Mekatronický modul pre dvojspojkovú prevodovku -J743- |
| 2 | 10 | Senzor vysokého tlaku -G65-
Senzor úrovne oleja a teploty oleja -G266- Kontrolór systému klimatizácie -J301- Relé napájacích zásuviek -J807- Automatické vnútorné zrkadlo proti oslneniu -Y7- 16-pinový konektor -T16-, diagnostický konektor |
| 3 | 5 | Diagnostické rozhranie dátovej zbernice -J533- |
| 4 | 5 | Jednotka riadenia vykurovania -J65-
Jednotka riadenia zvukov materiálov -J869- |
| 5 | 7.5 | Spínač svetiel -E1-
Relé štartovacieho motora 1 -J906- Regulátor napätia -J532- Relé štartovacieho motora 2 -J907- Relé automatického vnútorného zrkadla proti oslneniu -J910- Predný ľavý svetlomet -MX1- Predný pravý svetlomet -MX2- |
| 6 | 5 | Spínač svetla -E1- |
| 7 | 5 | Jednotka riadenia ABS -J104-, do októbra 2014.
Regulátor napätia 2 -J570-, do októbra 2014. Jednotka elektronického riadenia tlmenia -J250-, od januára 2014. |
